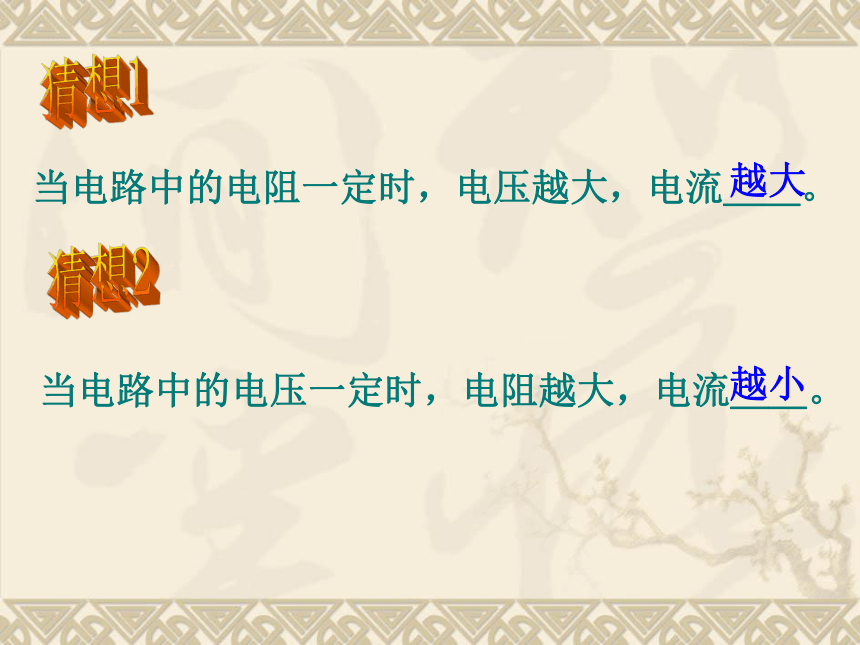

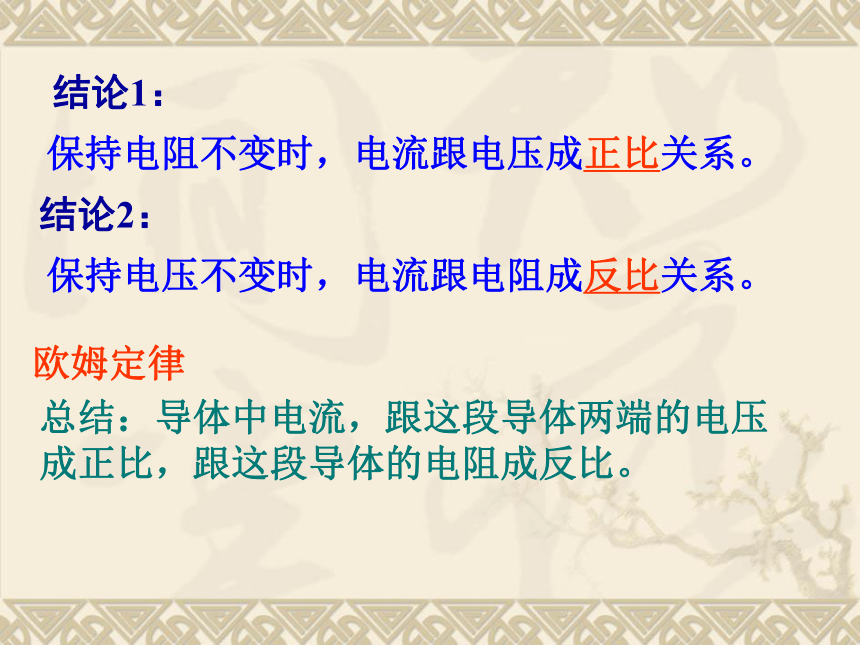

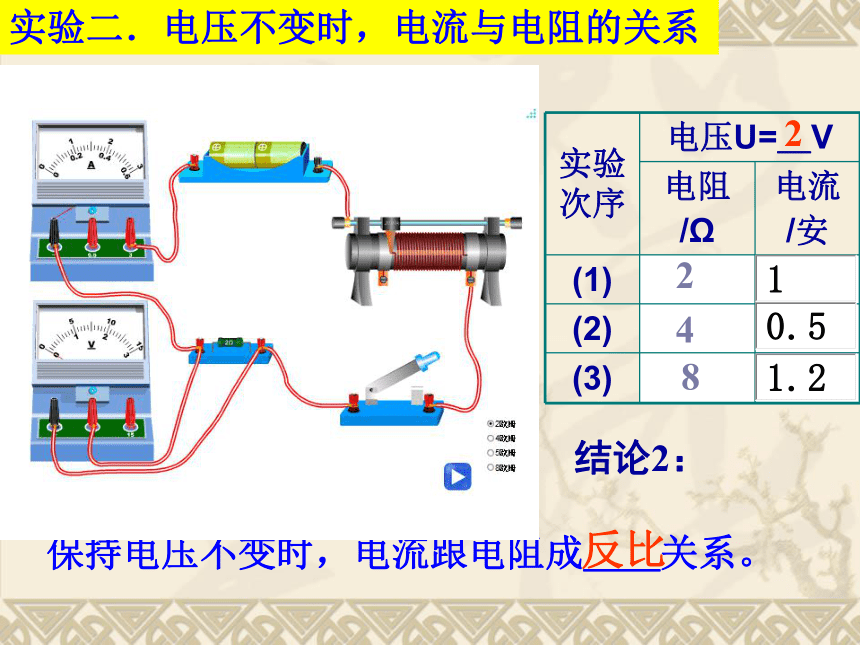

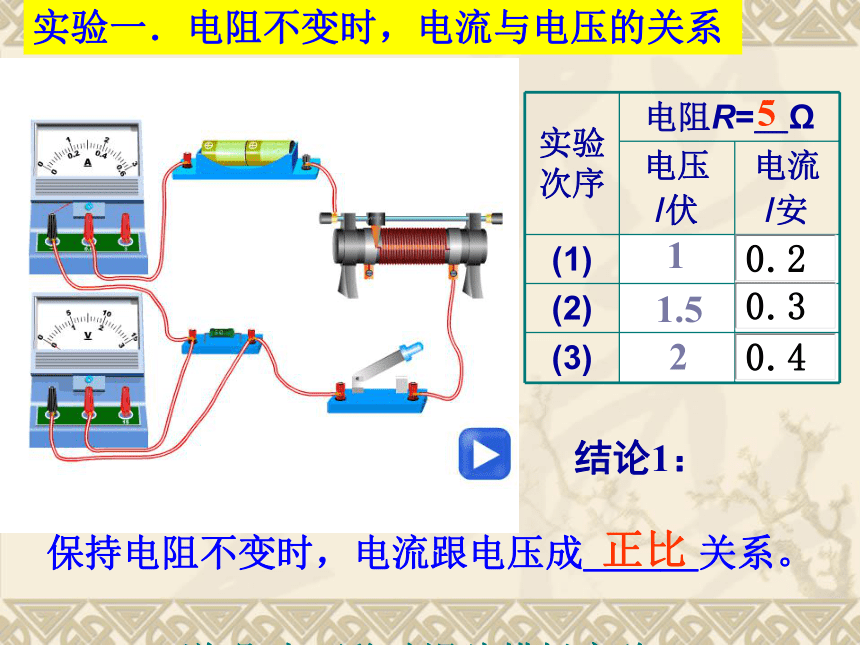

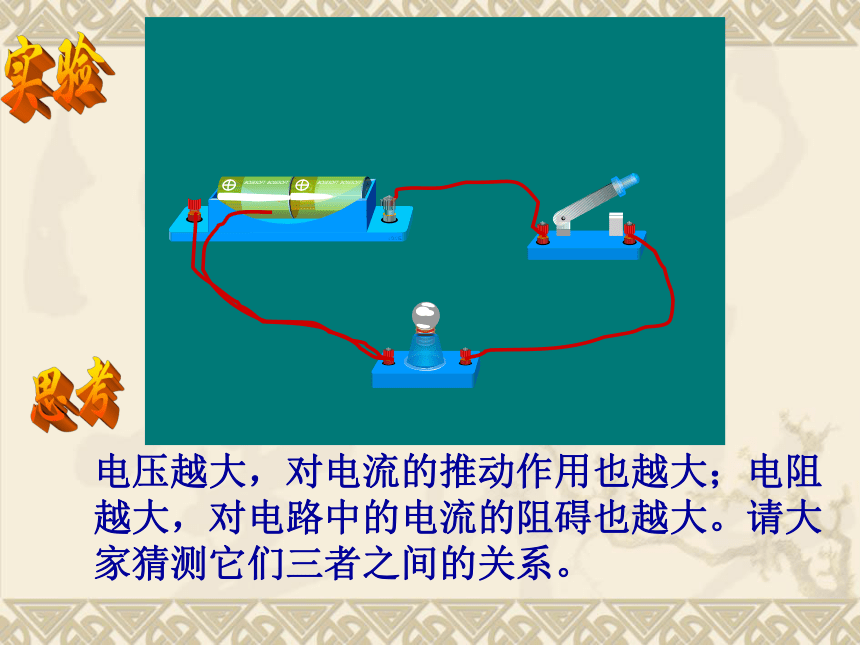

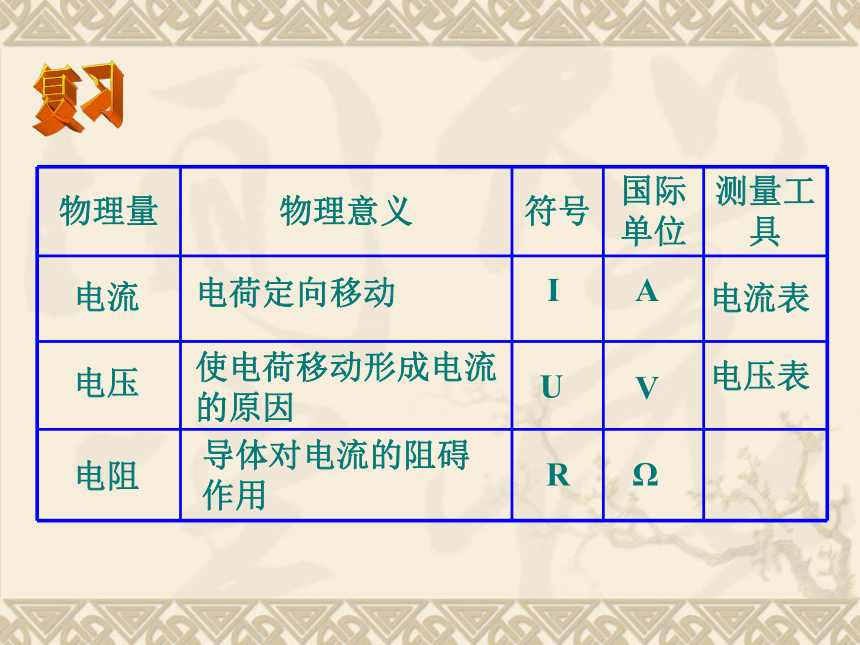

课件23张PPT。4.7电流、电压和电阻的关系电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ复习电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。 当电路中的电阻一定时，电压越大，电流＿＿。 猜想1猜想2当电路中的电压一定时，电阻越大，电流＿＿。 越大越小实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：

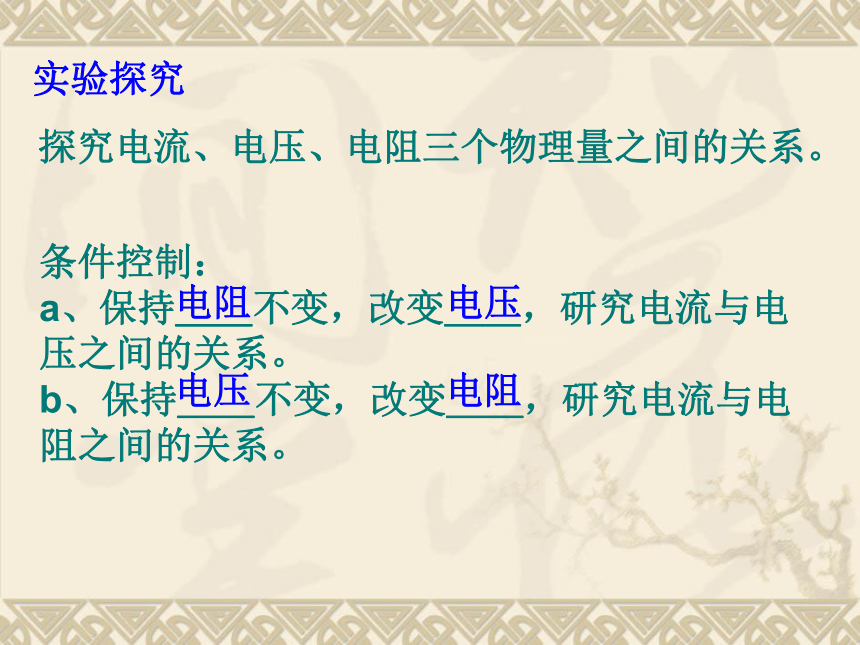

a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。
b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻R实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验实验二．电压不变时，电流与电阻的关系 2842结论2：保持电压不变时，电流跟电阻成＿＿关系。反比总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163.试根据欧姆定律，完成下列表格。4155导体中的电流，
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。 1、欧姆定律表达式：欧姆定律2、欧姆定律推导式：U＝IR例1、一个导体，将它的两端加6V的电压时，通过它的电流是0.3A,若在它的两端加12V的电压时，通过它的电流是多少？I、U、R必须是对同一段导体（同体性）的同一时刻（同时性）的三个量注意： 如图所示，用电压表测得电阻R两端的电压是2V时，电流表测得流过电阻R的电流是0.2A，则R的阻值为多少？? ———伏安法测电阻电路图实物图用伏安法测电阻伏安法测电阻1、原理：由欧姆定律2、电路：3、多次测量求平均值－－减小误差用伏安法测电阻学习用伏安法测量电阻器的电阻值电池组、开关、待测电阻、电流表、

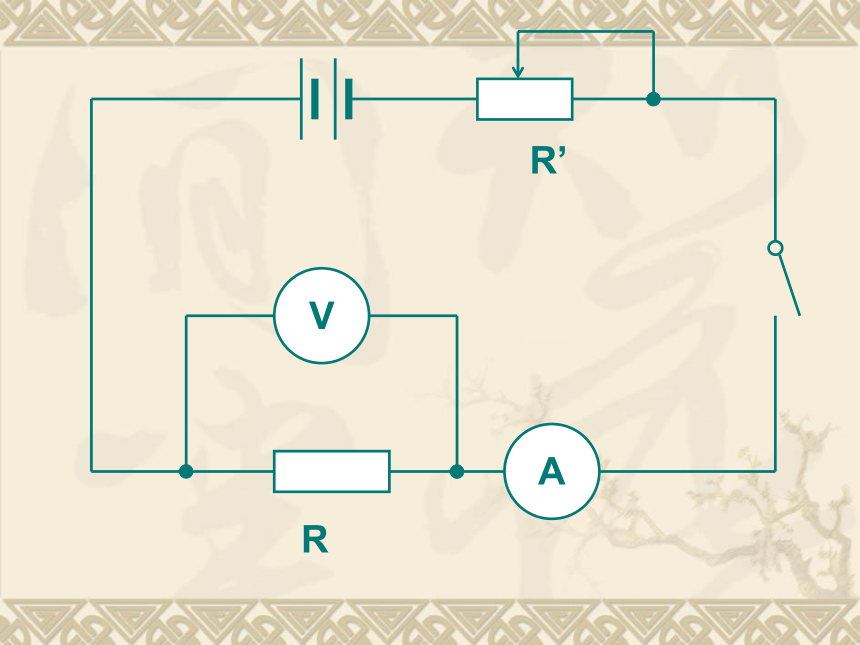

电压表、滑动变阻器、导线若干器材：目的：原理：欧姆定律步骤：1、根据测量原理，设计电路图，连接电路。2、闭合开关，调节滑动变阻器，使电压为 某一适当值，从电压表和电流表上分别读出U、I的值，做三次实验，得出三组数据。3、将实验数据填在表格中，算出电阻的平均值。名称：注意事项1、连接电路时开关应____闭合开关前，滑动变阻器的滑片应移到_________位置。断开电阻最大2、滑动变阻器的作用（2）改变电路中的电压,便于多次测量求平均值 以减小误差。（1）保护电路；用伏安法测电阻实验数据记录上表是某同学的实验记录,则被测电阻的阻值应为_________分析比较上面的实验数据，你还能得到什么结论？保持电阻不变时，电流和电压成正比。用伏安法测电阻讨论：1、这个实验做三次的目 的是什么？2、闭合开关，滑动变阻器滑片向右滑动时，两表的示数怎样变化？滑动变阻器两端电压呢？3、某同学实验时发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？用伏安法测电阻祝同学们学习愉快！作业：作业本
同步
课时：4.9（1）
