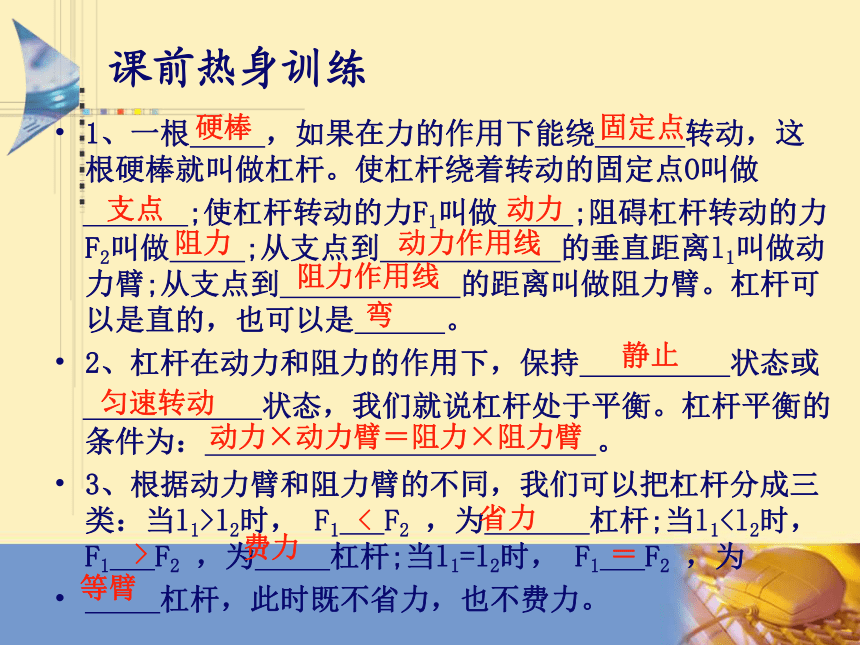

课件52张PPT。简单机械中考要求课前热身训练1、一根 ，如果在力的作用下能绕 转动，这根硬棒就叫做杠杆。使杠杆绕着转动的固定点O叫做
;使杠杆转动的力F1叫做 ;阻碍杠杆转动的力F2叫做 ;从支点到 的垂直距离l1叫做动力臂;从支点到 的距离叫做阻力臂。杠杆可以是直的，也可以是 。
2、杠杆在动力和阻力的作用下，保持 状态或
状态，我们就说杠杆处于平衡。杠杆平衡的条件为： 。

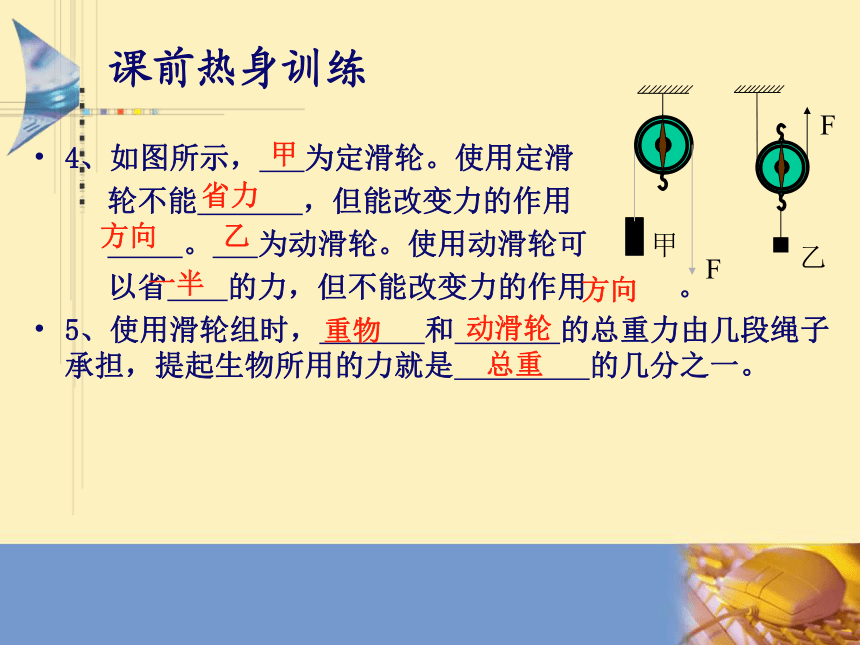

3、根据动力臂和阻力臂的不同，我们可以把杠杆分成三类：当l1>l2时， F1 F2 ，为 杠杆;当l1 杠杆，此时既不省力，也不费力。硬棒固定点支点阻力动力作用线阻力作用线弯静止匀速转动动力×动力臂＝阻力×阻力臂<省力动力>费力＝等臂课前热身训练4、如图所示， 为定滑轮。使用定滑
轮不能 ，但能改变力的作用
。 为动滑轮。使用动滑轮可
以省 的力，但不能改变力的作用 。
5、使用滑轮组时， 和 的总重力由几段绳子承担，提起生物所用的力就是 的几分之一。甲省力方向乙方向一半重物动滑轮总重要点梳理1、杠杆的概念
在力的作用下，能绕着固定点转动的硬棒叫杠杆。
杠杆可以是直的，也可以是弯的
但一定是硬的，不能是软的支点：杠杆绕着转动的点。力：作用在

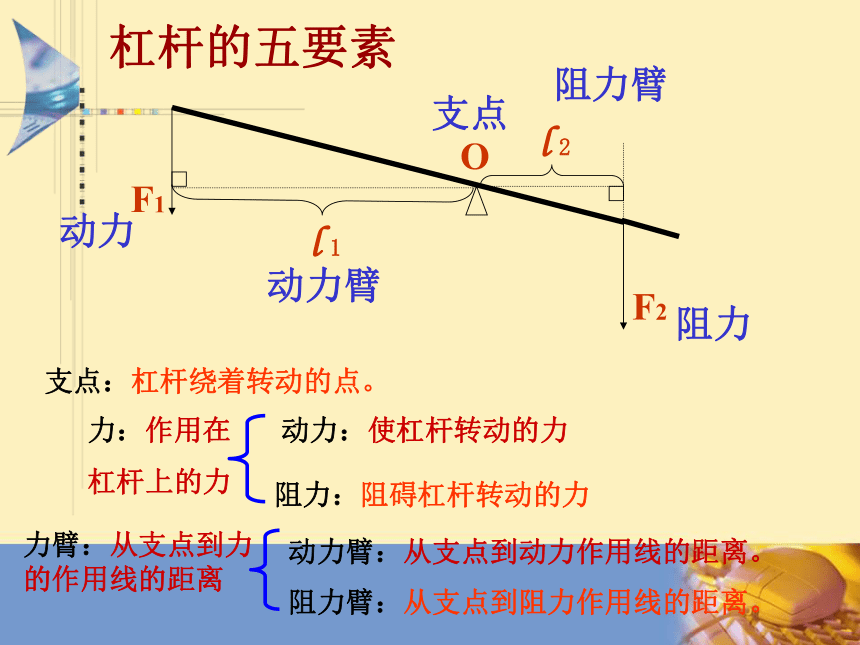

杠杆上的力动力：使杠杆转动的力阻力：阻碍杠杆转动的力力臂：从支点到力的作用线的距离动力臂：从支点到动力作用线的距离。阻力臂：从支点到阻力作用线的距离。杠杆的五要素O要点梳理

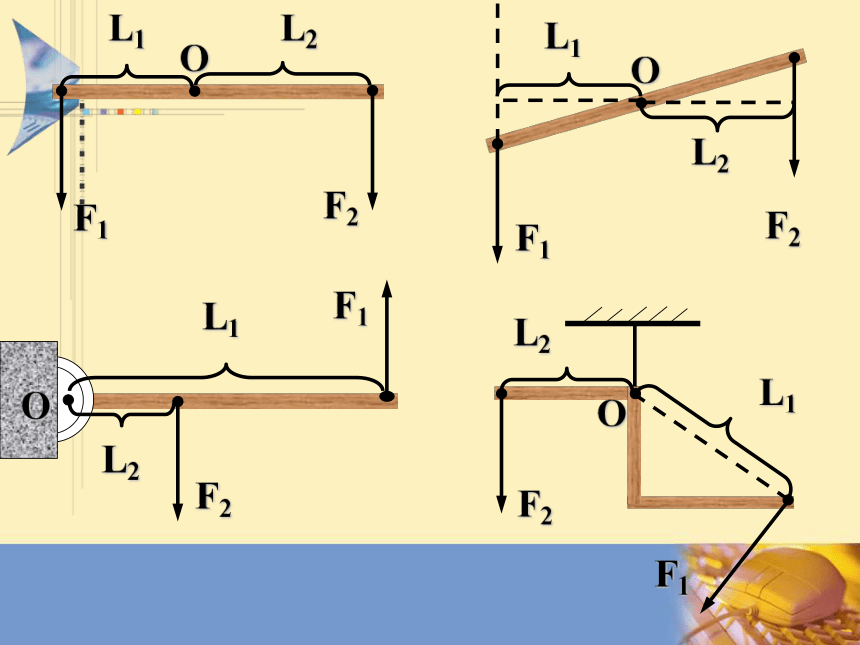

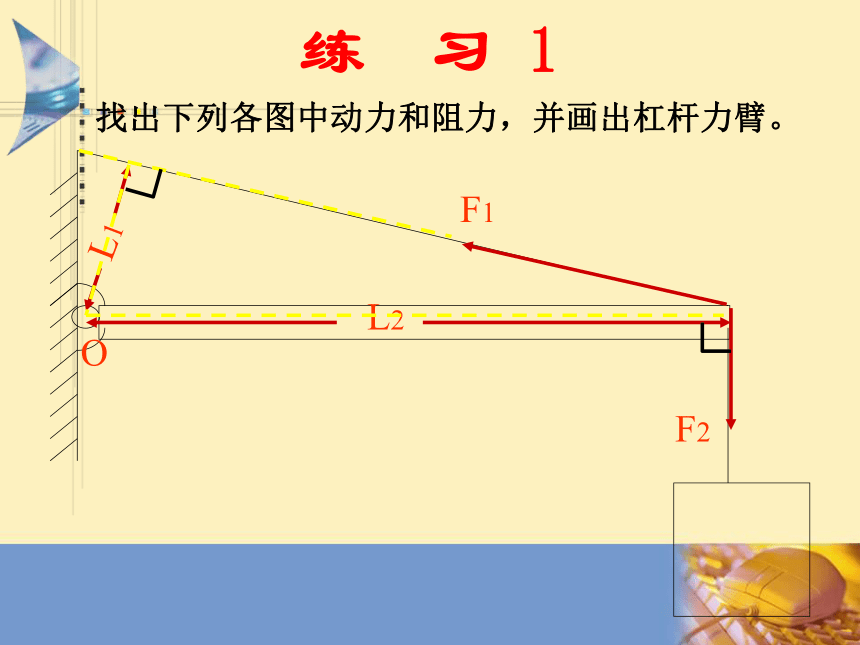

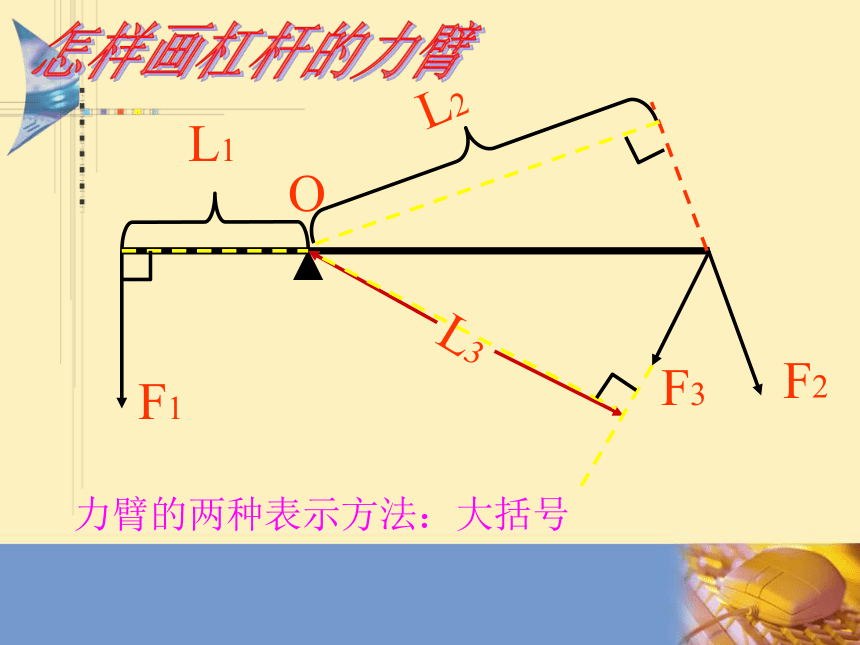

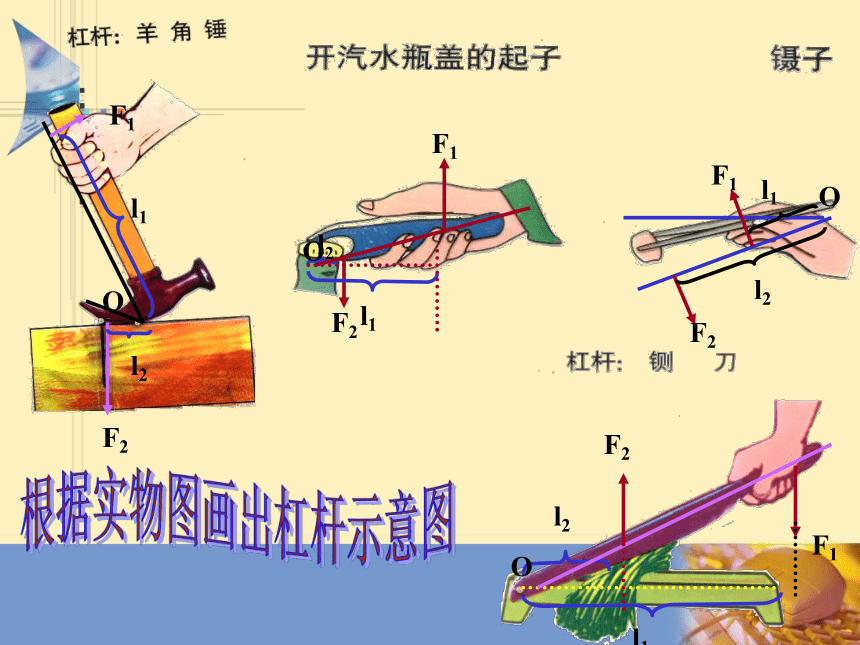

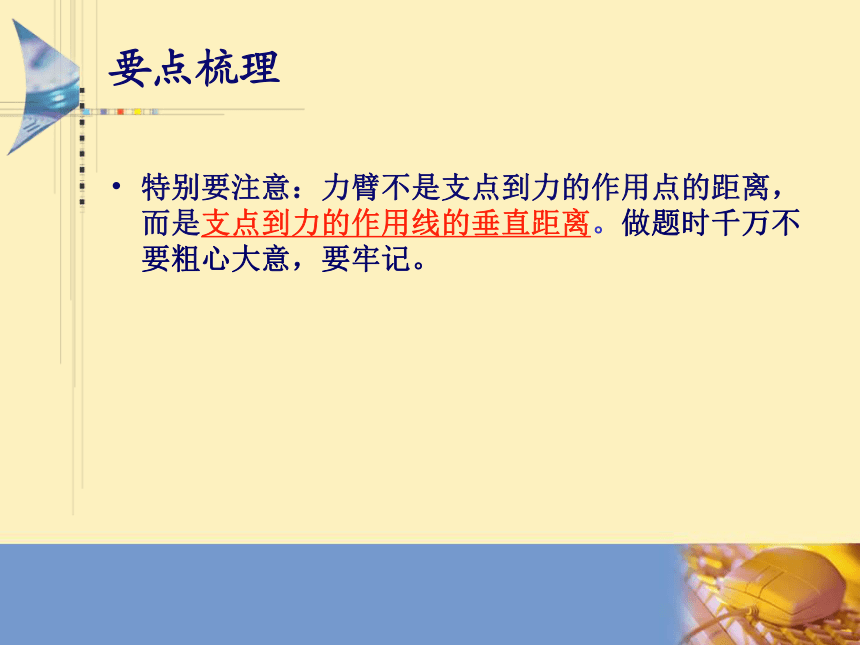

特别要注意：力臂不是支点到力的作用点的距离，而是支点到力的作用线的垂直距离。做题时千万不要粗心大意，要牢记。画力臂的方法及步骤：OF1F2L1L2OF1F2L1L2F1F2F2L1L2L1L2F1F2L2L1OOOF1怎样画杠杆的力臂F1OL1L2F3F2L3力臂的两种表示方法：大括号根据实物图画出杠杆示意图l2O练 习 1找出下列各图中动力和阻力，并画出杠杆力臂。OF1F2L2L1练 习 2找出下列各图中动力和阻力，并画出杠杆力臂。OF1F2L1L2练 习 3找出下列各图中动力和阻力，并画出杠杆力臂。OF2F1L2L12 杠杆是否都是直的？思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变画力臂的方法：（1）辨认杠杆；
（2）先找支点O；
（3）画出动力和阻力；
（4）画出力的作用线；
（5）过支点0作力的作用线
的垂线段L，即为力臂。要点梳理3、杠杆平衡条件
杠杆平衡：当杠杆在力的作用下处于静止或匀速转动状态时，我们说杠杆处于平衡状态（可类比牛顿第一定律加深记忆）
杠杆平衡条件的探究实验F1F2o杠杆在什么条件下平衡？探究★ 杠杆两端有两只可调节的螺母，能起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?★作用:实验前调节杠杆在水平位置平衡※因为这样力臂的数值在杠杆
上就能直接读出或量出。
实验数据表格设计F1?L1F2?L2要点梳理杠杆平衡条件：
动力×动力臂＝阻力×阻力臂
杠杆的三种类型F1·L1=F2·L2L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)F3F2 F4F1哪个方向更省力？杠杆的种类省力杠杆：即 L1> L2平衡时F2>F1 省力但费距离 费力杠杆：即 L1< L2平衡时F2竖直向上18如图, 杠杆挂上砝码后刚好平衡, 每个砝码的质量相同, 在下列情况中, 杠杆还能保持平衡的是：－－－( )
A、左右砝码各向支点移一格；
B、左右各减少一个砝码；
C、左右各减少一半砝码；
D、左右各增加两个砝码。
c 如图, 当弹簧秤竖直向上拉杠杆, 使杠杆静止时, 弹簧秤示数为10牛, 若将弹簧秤改为斜向上拉, 使弹簧秤的轴线与杠杆 垂直, 使杠杆静止时, 弹簧秤的示数：－－－－( )
A、大于10牛； B、小于10牛； C、等于10牛； D、无法判断。B讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆给下列杠杆分类杠杆平衡条件例：如图所示，在距杠杆20厘米的B处挂有600牛的重物。要使杠杆平衡，需要在距B处60厘米的A处至少加 牛的力，且方向为 。
解析：挂在B处的生物，对杠杆的力为阻力，用F2表示，阻力臂L2＝20厘米，作用在A点的力用F1表示，当竖直向上用力是，所用动力F1最小，此时，动力臂为L1＝20厘米＋60厘米＝80厘米，如图所示。利用杠杆平衡条件，解：
F1×L1＝F2×L2，F1×80厘米＝600牛×20厘米5、人体中的杠杆5、人体中的杠杆 1、在下列工具中，属于费力杠杆的是：________；属于省力杠杆的是：________。①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子 ⑦理发用的剪刀 2、园艺师傅合剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，这样做的目的是为了（ ）
A、增大阻力臂，减小动力移动的距离
B、减小动力臂，减小动力移动的距离
C、增大动力臂，省力 D、减小阻力臂，省力① ③ ⑦② ④ ⑤ ⑥D 4、用扳手拧生锈的螺母时工人师傅常在扳手柄 上再套一节管子，这样就比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后可增大力臂D 3、用一把镊子夹取物体，手压在B
处，如图。镊子作为杠杆，支点在
____处，它是______杠杆。
（填“省力”、“费力”或“等臂”）
A费力问题：利用一只滑轮来提升物体，你有几种方法？要点梳理－滑轮滑轮：周边有槽可以绕中心轴转动的轮子
定滑轮：使用时位置固定不动，不随被拉物体一起移动的滑轮
动滑轮：使用时随着被拉物体一起移动的滑轮定滑轮的特点定滑轮的实质是一个等臂杠杆
A：支点在轴心O处。B：动力臂l1等于阻力臂l2定滑轮的特点不省力，也不省距离，但可以改变力的方向
实质是一个等臂杠杆动滑轮的特点A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。动力F为阻力G的1/2倍1：动滑轮实质是动力臂为阻力臂2倍的杠杆。2：在上述情况下，动力是阻力的1/23：拉力的方向与重物的移动方向相同。动滑轮的特点动滑轮的实质是个动力臂是阻力臂二倍的省力杠杆
使用动滑轮可以省一半的力
但费距离－－绳子自由端（拉力作用点）移动的距离是物和滑轮移动距离的两倍
不能改变力的方向滑轮组的特点由一个定滑轮和一个动滑轮组成的滑轮组n=2n=2n=3滑轮组的特点动滑轮和定滑轮组合在一起使用，既可以省力又可以改变力的方向
动滑轮和重物的总重由几股绳子来分担，提起重物所需的力就重物和动滑轮总重力的几分之一。
滑轮组省力但费距离。几股绳子拉住动滑轮，绳子的自由端（动力的作用点）移动的距离是重物移动距离的几倍例：如下图所示，重为500牛的重物与地面的摩擦力是100牛，为了使物体匀速移动，必须在绳子的一端施加多大的力？（忽略绳子和滑轮的重量，滑轮是光滑的，不计摩擦力）.巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）10010050
3、用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组
4、如图，重为500牛的重物与地面的摩擦力是100牛，为了使物体匀速移动，
必须在绳子的一端施加多大
的力？（忽略绳子和滑轮的重量，
滑轮是光滑的，不计摩擦力）C5.如图是锅炉上的安全阀，当阀门受到蒸气压强超过安全值时，阀门被顶开，蒸气跑出一部分，使锅炉内蒸气压减小（杠杆自重不计）。阀门的面积是3厘米2，要保持锅炉内的蒸气压强是1.2×105帕，试问应将多重的物体挂在杠杆的A端？OB=5厘米，OA=60厘米OBＡ 如图, 用三个力沿不同的方向拉绳子, 则：－－－－－－－－－－( )
A F1最大； B、F2最大；
C、F3最大； D、一样大。
???????????????
D 如图所示的各滑轮组中, 物体重量都是G , 不计摩擦和滑轮重,使物体匀速上升, 拉力F 最小的是图：( )B 如图所示, 用滑轮组牵引着重物沿水平方向匀速滑动, 已知拉力 F=40牛, 不计滑轮摩擦和重量, 则重物和地面之间的摩擦力为：( )
A、40牛； B、80牛；
C、120 牛； D、无法确定。 ????????????????????????????????C如图所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动, 所用的拉力分别为F1, F2, F3, 那么, 下列关系式中正确的是：－－－( )
A、F1＞F2＞F3； B、F1＜F2＜F3
C、F2＞F1＞F3； D、F2＜F1＜F3。
??????????????????????????????????????????????????????D完
