浙教版八年级上 第四章第7节 电流、电压和电阻的关系(浙江省金华市)

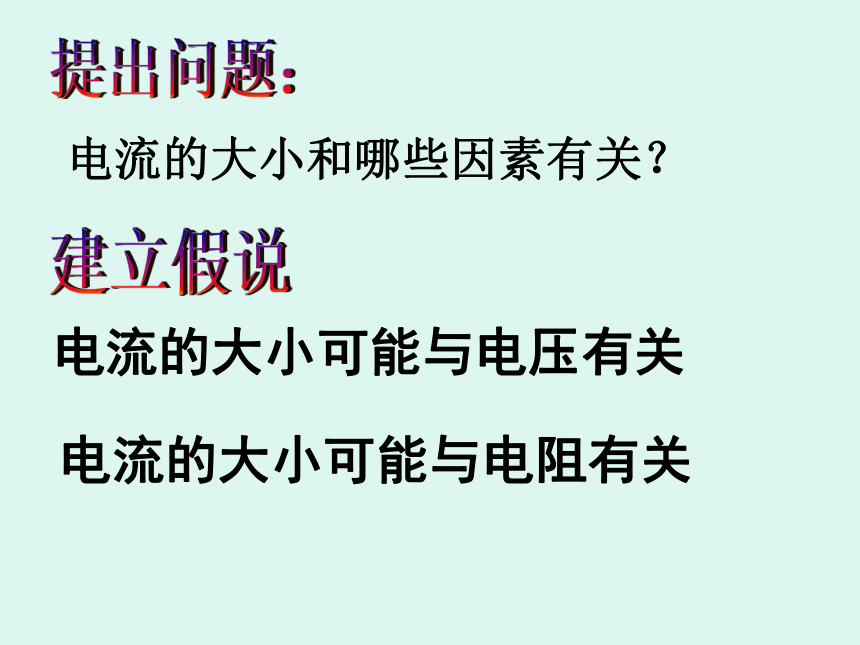

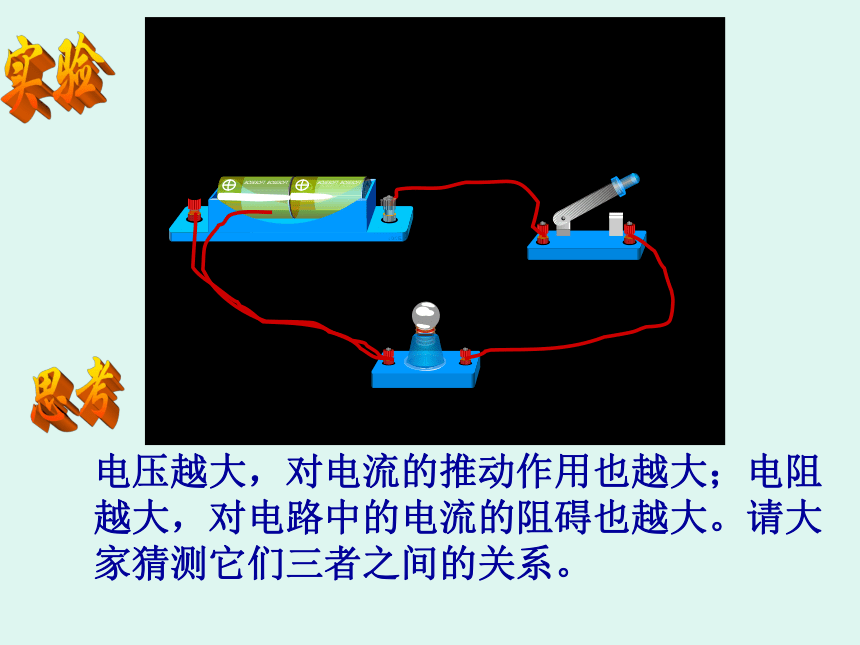

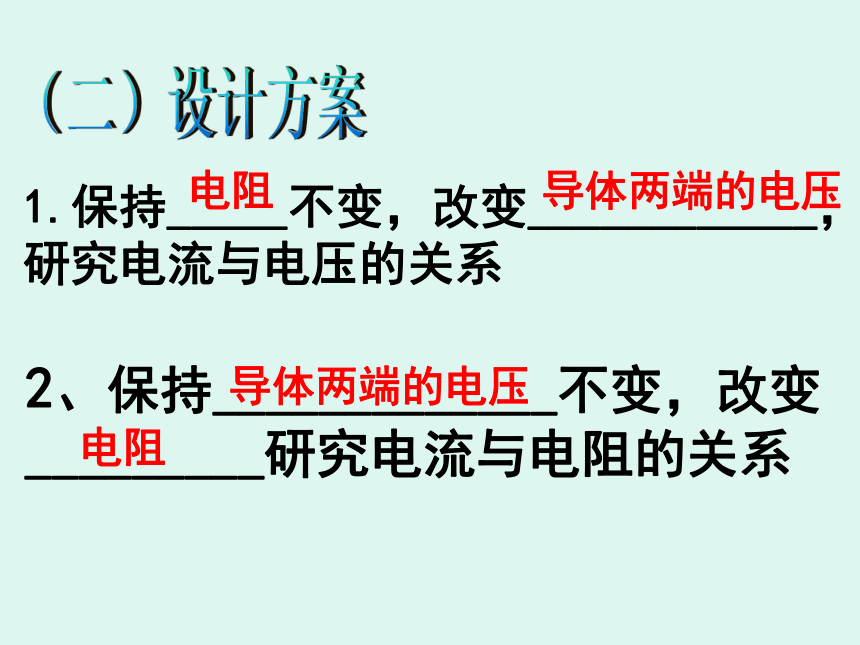

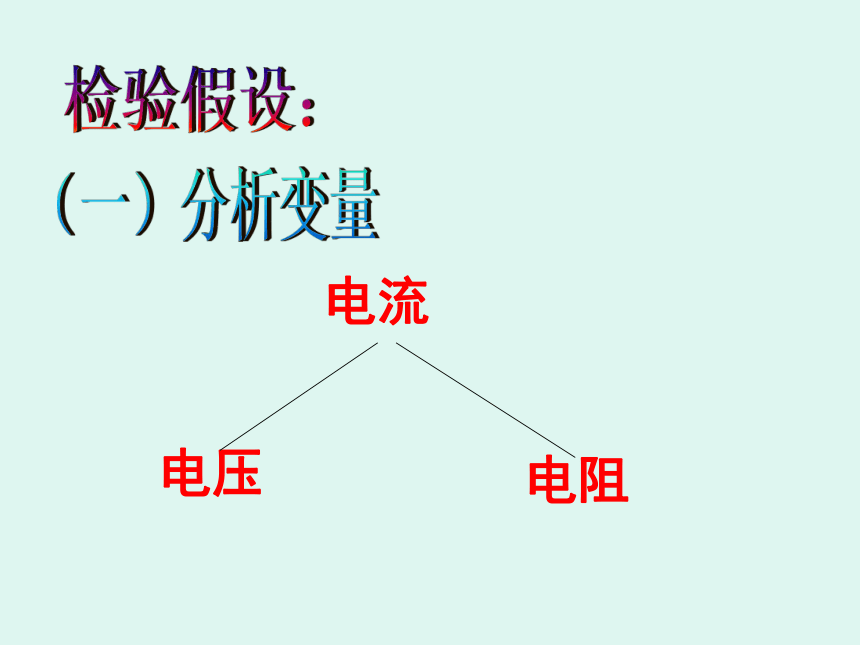

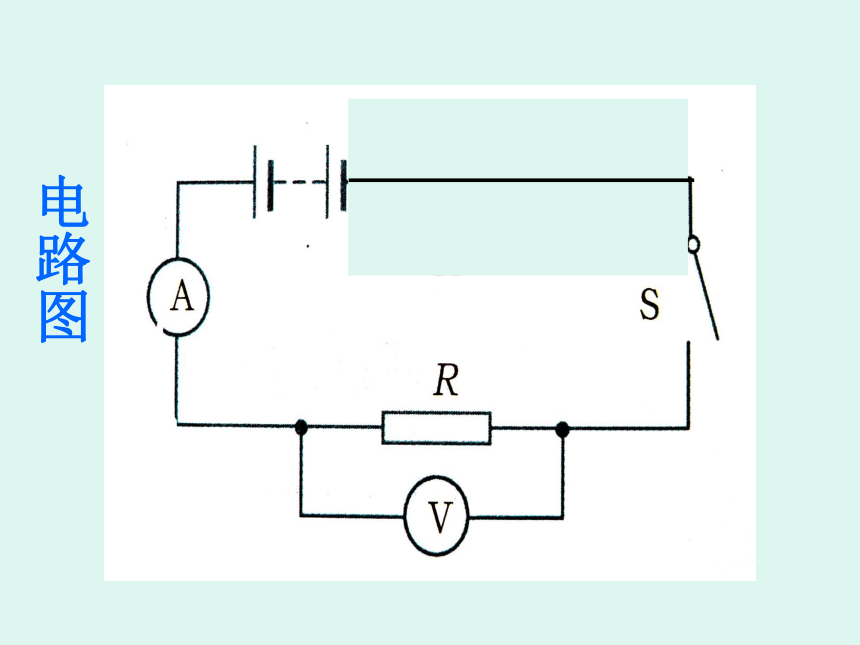

课件29张PPT。第7节电流、电压和电阻的关系电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ复习电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。 电流的大小和哪些因素有关？电流的大小可能与电压有关电流的大小可能与电阻有关建立假说 提出问题： 电流电压电阻检验假设： （一）分析变量1.保持_____不变，改变____________，研究电流与电压的关系电阻 导体两端的电压2、保持_____________不变，改变_________研究电流与电阻的关系导体两端的电压电阻（二）设计方案设计电路图电路图电路图电路图这个实验中滑动变阻器的作用是：　　改变电阻R两端的电压。一、研究电流和电压的关系1.实验：保持电阻不变，研究电流和电压的关系电路图实物图实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：5321正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验0.20.40.61.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________位置。注意事项 断开 电阻最大 R　0.20.40.6导体的电阻不变，通过导体的电流与导体两端的电压成正比（三）实验1、电阻不变（5欧）结论：二、研究电流和电阻的关系2.实验：保持电压不变，改变电阻，研究电流和电阻的关系更换定值电阻调节滑动变阻器更换定值电阻后，怎样保持电压不变？怎样改变电阻的大小？每次实验更换电阻R电路图实物图R然后再调节滑动变阻器使电压表恢复到原来数值实验二．电压不变时，电流与电阻的关系 2842结论2：保持电压不变时，电流跟电阻成＿＿关系。反比10.50.2510.50.25导体两端的电压不变，通过导体的电流与电阻成反比2、电压不变（2伏）结论：结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。德国物理学家欧姆研究了电流与电压、电阻的关系，得出如下结论，称为欧姆定律：　　导体中的电流，
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式：I = U / R 1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧，U＝220伏， 求：I解：I＝U/R＝220伏/242欧＝0.9安答：灯丝中通过的电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：R＝22欧，I＝10安求： U解：∵ I＝U/R，
　　∴ U＝IR＝10安×22欧＝220伏答：电热水器工作时两端的电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安求： R解：∵ I＝U/R，
　　∴ R＝U/I＝6伏/0.3安＝20欧答：这个定值电阻的阻值是20欧。
