浙教版八年级上第四章第二节电流的测量

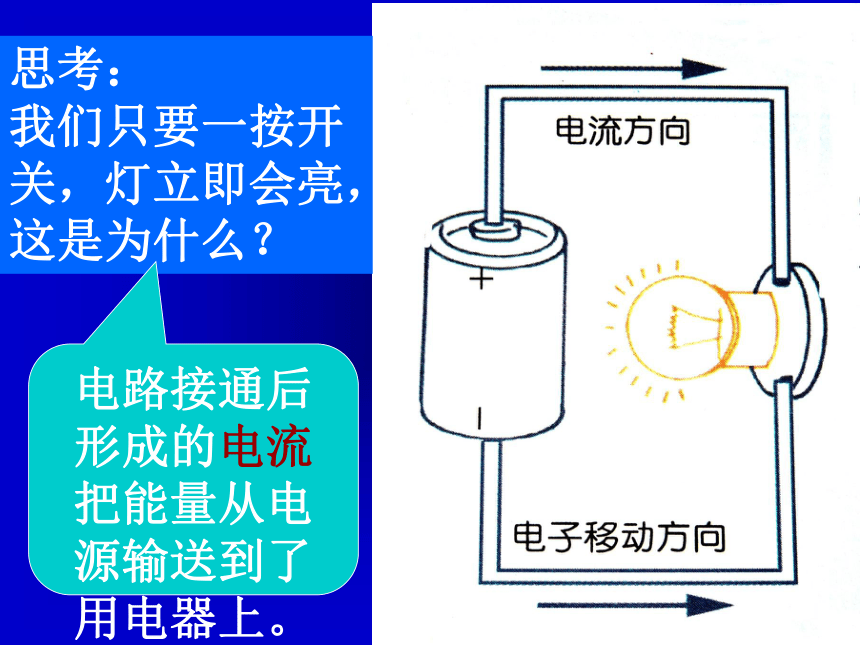

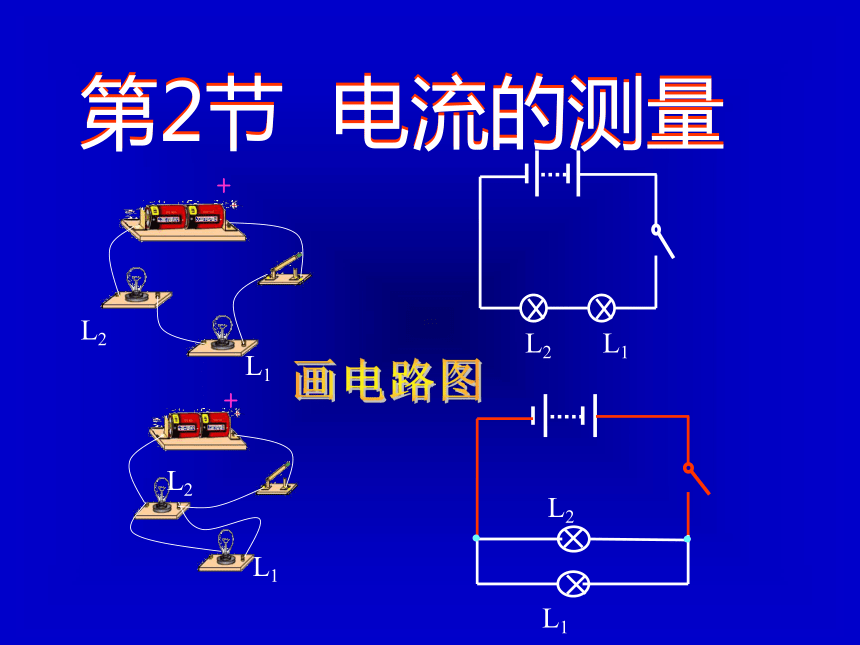

课件36张PPT。L1L2L1L2画电路图++思考：

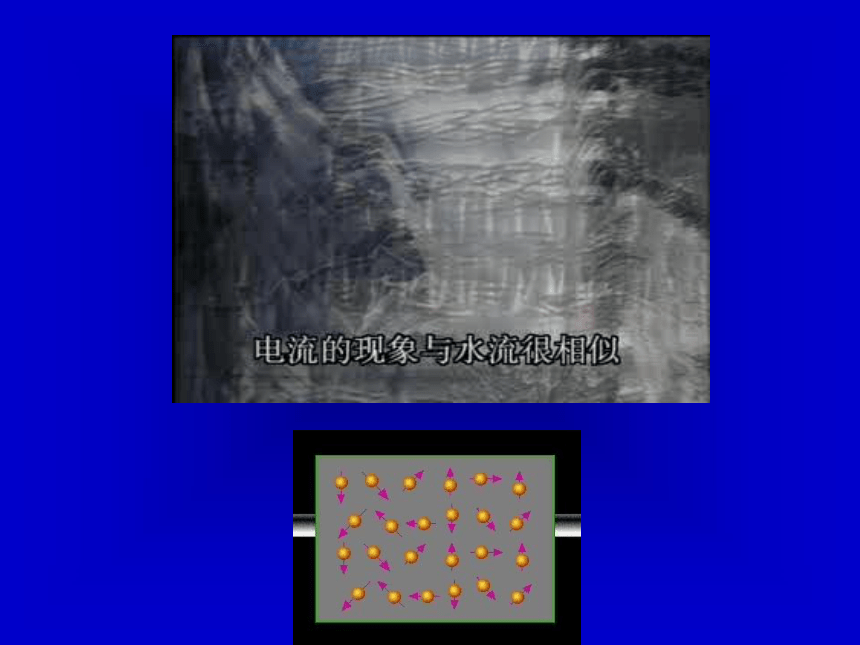

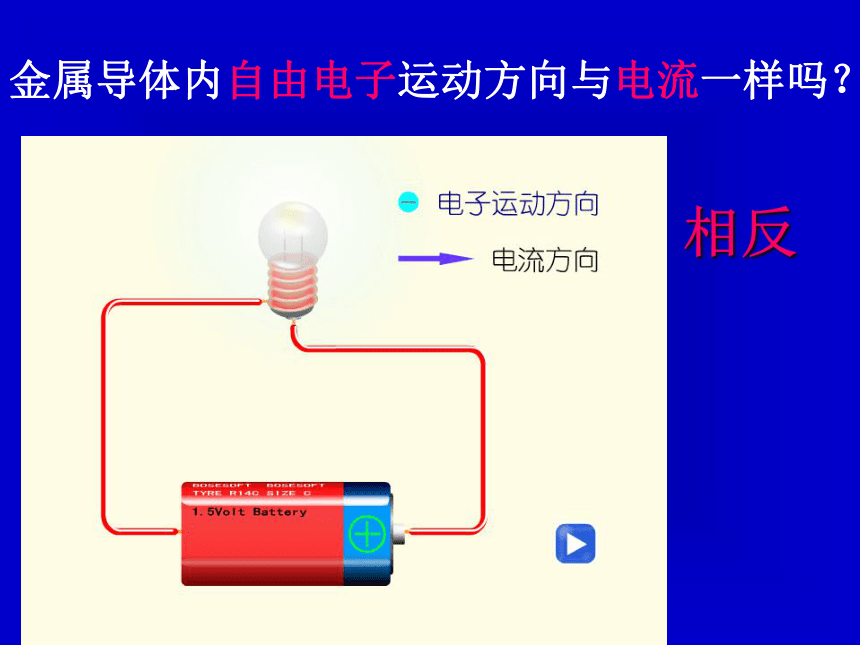

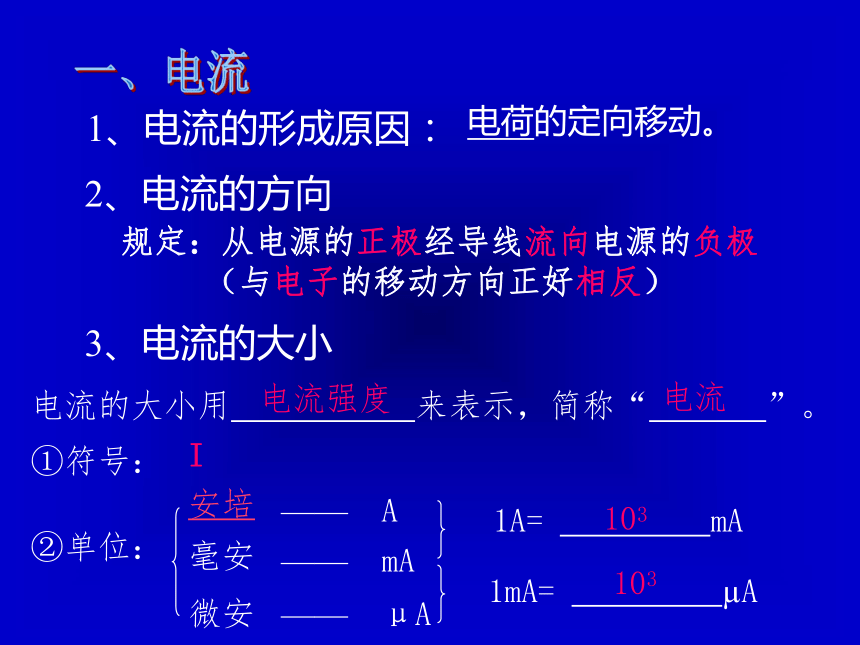

我们只要一按开关，灯立即会亮，这是为什么？电路接通后形成的电流把能量从电源输送到了用电器上。金属导体内自由电子运动方向与电流一样吗？相反你能改变灯的亮度吗？实验：两节电池为电源时，灯光更亮，说明通过的电流大1、电流的形成原因：一、电流2、电流的方向3、电流的大小电荷的定向移动。规定：从电源的正极经导线流向电源的负极

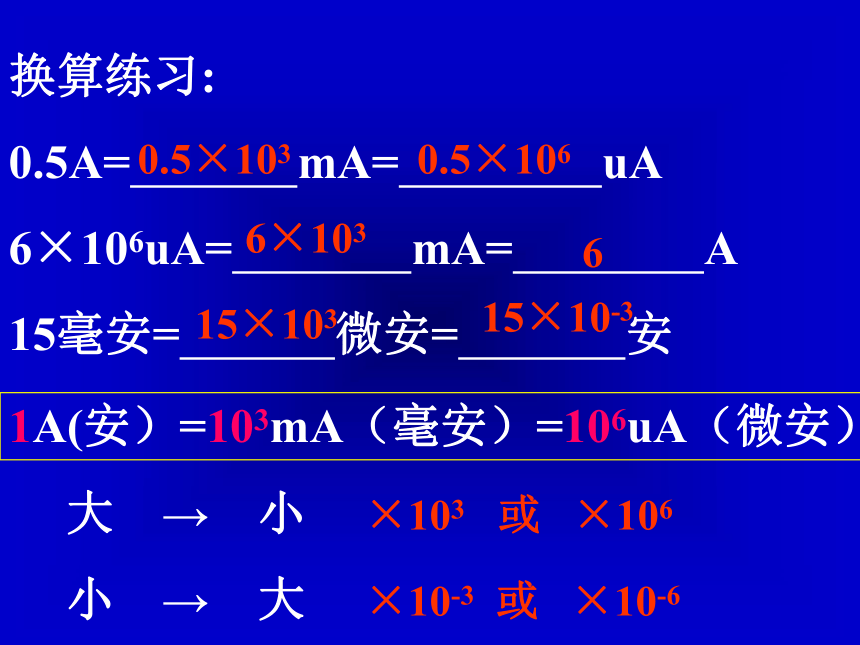

（与电子的移动方向正好相反）电流的大小用 来表示，简称“ ”。②单位：①符号：103 1A= mA1mA= μA103安培 毫安微安—— A—— mA—— μAI 电流强度电流换算练习:
0.5A= mA= uA
6×106uA= mA= A
15毫安= 微安= 安15×10315×10-30.5×1030.5×1066×1036大 → 小 ×103 或 ×106

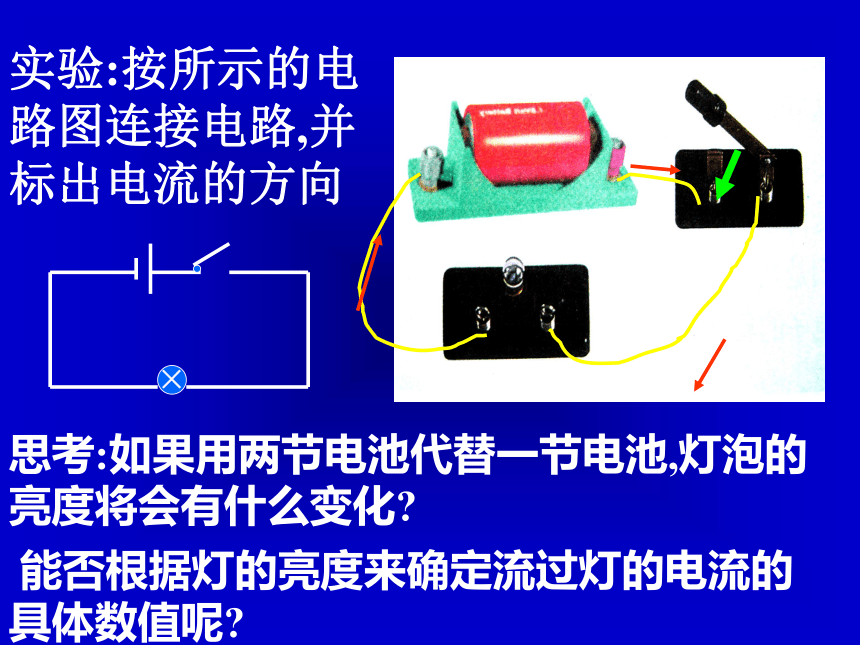

小 → 大 ×10-3 或 ×10-61A(安）=103mA（毫安）=106uA（微安）实验:按所示的电路图连接电路,并标出电流的方向思考:如果用两节电池代替一节电池,灯泡的亮度将会有什么变化?

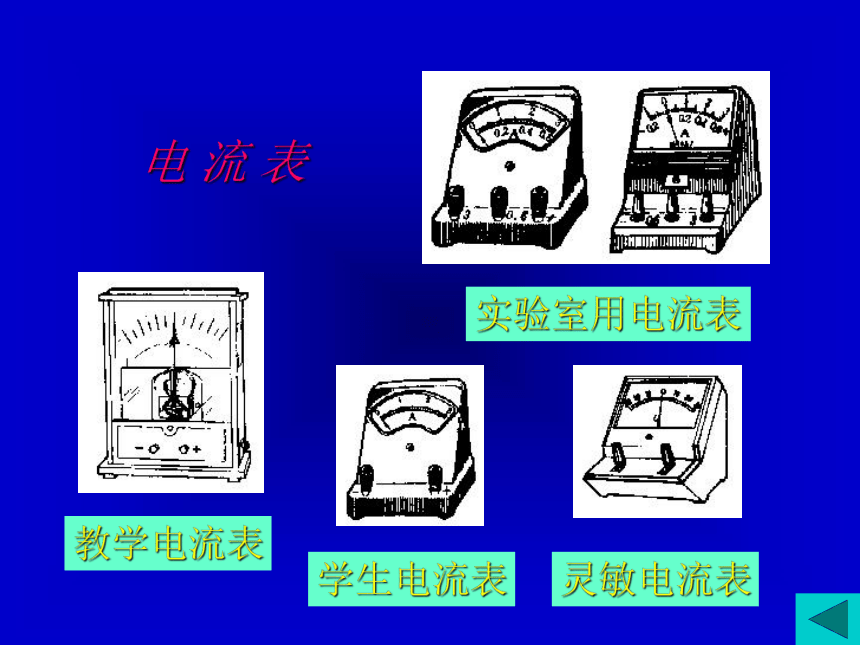

能否根据灯的亮度来确定流过灯的电流的具体数值呢?电 流 表二、电流的测量 电流表1、量程（测量范围）：0—0.6A

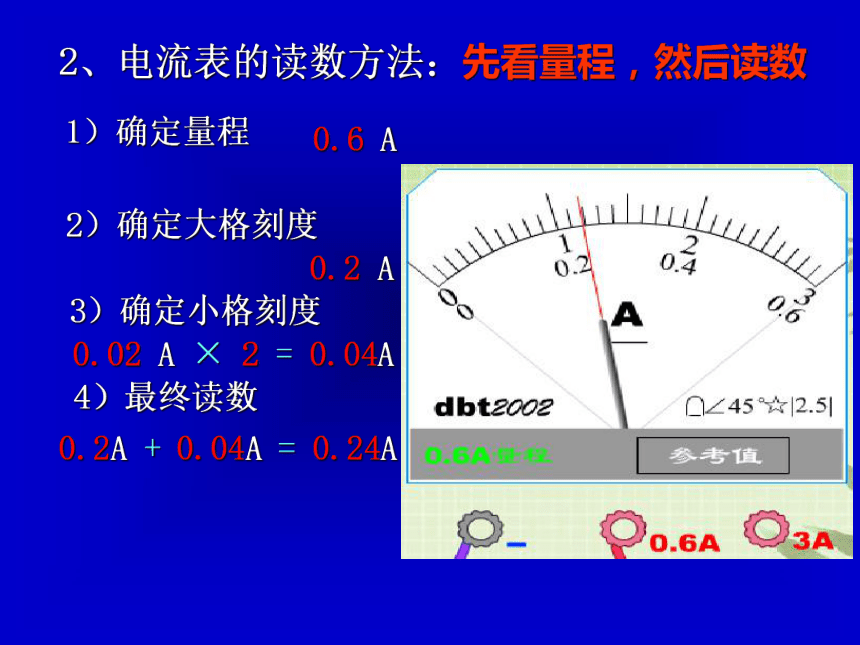

0—3A(每小格0.02A)(每小格0.1A)1）确定量程 0.6 A4）最终读数0.2 A0.2A + 0.04A = 0.24A0.02 A × 2 = 0.04A2）确定大格刻度3）确定小格刻度2、电流表的读数方法：先看量程，然后读数电流表读数练习电流表如何接入电路？
小灯泡串联还是并联？结论：要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里串 联并 联错误问题1 必须使电流从“十”接线柱流进电流表 ，从“一”接线柱流出电流表。结论： 电流是从电流表的”+”接线柱流进,
还是从电流表的”－”接线流进 。错误问题2被测电流能不能超过电流表的量程？
在不知电流多大时，该如何做？
什么时候要接大量程？
什么时候用小量程？ L1L2试触问题3电路接完后，在正式接通电源前必须先试触，同时观看电流表的指针偏转情况：④指针反向偏转，接线柱接反了。①指针不偏转：可能电路有断开的地方。②指针偏转过激，超过满刻度又被弹回，说明量程选小了。③指针偏转很小，说明量程选大了。应根据情况给予改正后才能正式接通电源 绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则电流表将很快烧坏。能不能把电流表直接接在电
源的正负极上？结论：问题43、电流表使用的注意事项：
1）正确选择量程；
2）电流表必须串联在被测电路中；
3）使电流从电流表的“+”接线柱流进，从 “－”接线柱流出；
4）绝对不允许不经过用电器而把电流表直接接到电源两极，电流表会因电流过大而烧毁。实验:连接电路，请认真检查后闭合开关！提示：点击导线连接电路画电路图演示：测定串联电路中的电流L1L2画电路图++书P136-3禁止两种连接（图a)(图b)都会造成电流过大，损坏电流表考考你检测电流表故障的能力1、请判定下图的电流表连接是否正确？
2、某同学估计小灯泡的电流约为0.34安培，
则应选择右图的 和 接线柱。L1L23.P136如图所示电路中，如果要测量灯L1中的电流，电流表应接在何处？如果要把电流表连接在开关旁边，则电流表测得的是什么电流？在电路中画出电流表，并标明电流表的正负极。A A1- + + -0.52A1.2A书P136-24、小明同学用电流表测试小灯泡的电流时，发现电流表的指针出现如图所示的甲或乙的情况，从中你发现了什么问题？并有什么建议？科学广场：电　池 安培(1775——1836年)，法国物理学家，从小酷爱学习，毕生热爱科学，并业，他的主要成就： 对电和磁的作用作系统的研究，发现安培定则电流相互作用的规律——安培定律；发明了电流计；提出分子电流假说。著有《电动力学观和数学理论》一书，成为电磁学史上一部经典论著，后人誉安培为“电学中的牛顿”。为了纪念他在科学史上的杰出贡献，电流的单位“安培”以他的姓氏命名。1.98A0.24A0.58A你会判断下列三幅图的电流方向吗？
