欧姆定律以及第八节有关练习

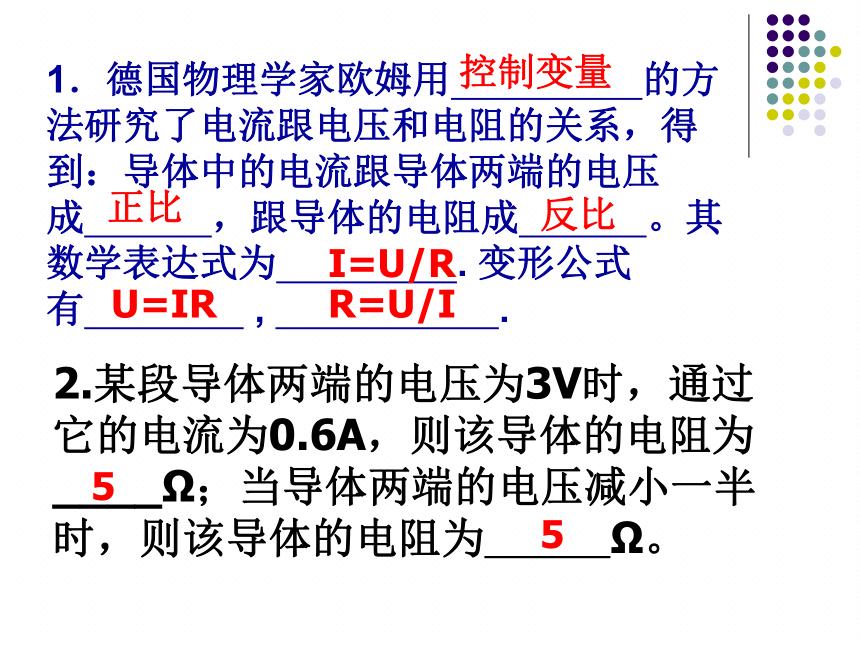

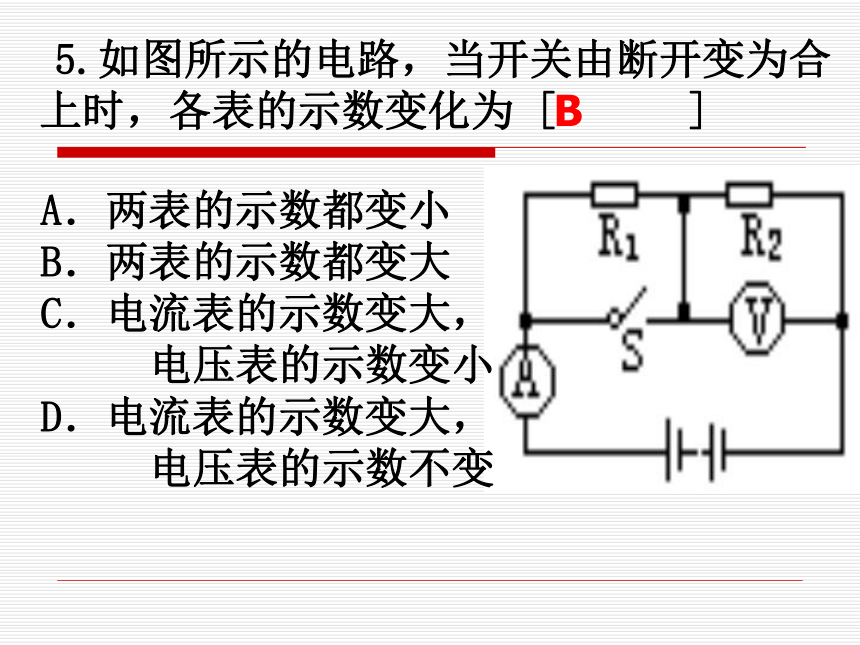

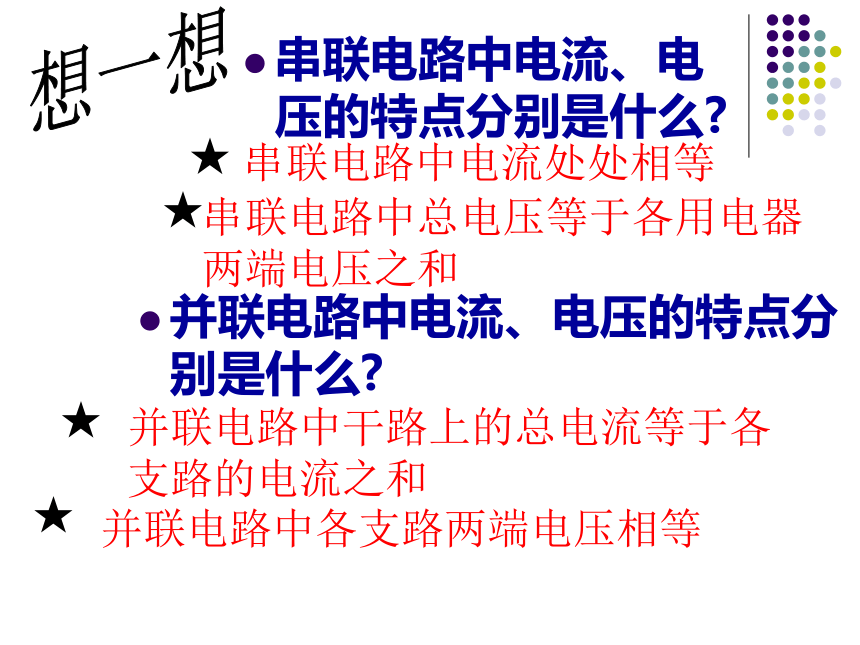

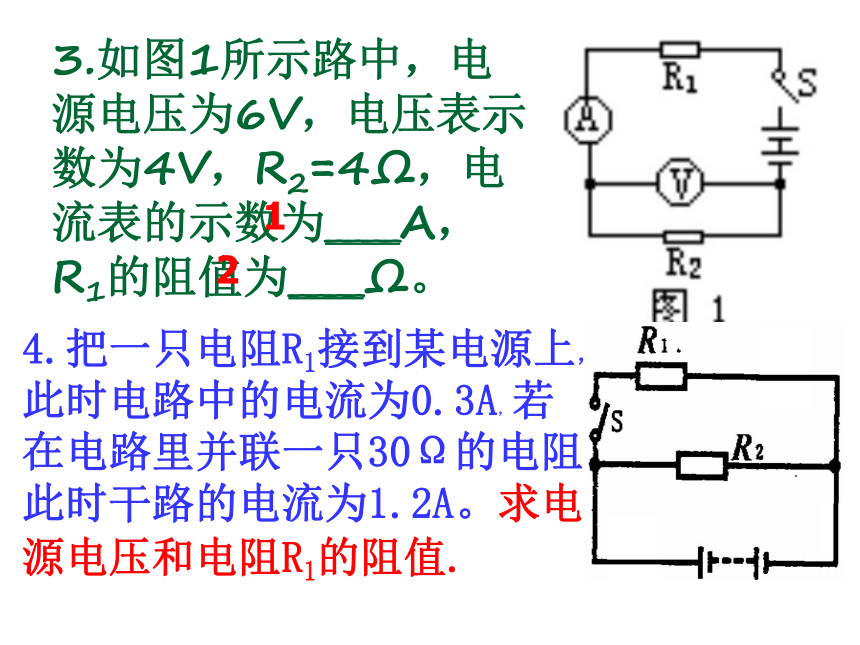

课件19张PPT。欧姆定律习题练习应用： 已知电流、电压，求电阻 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律：已知电压、电阻，求电流已知电阻、电流，求电压公式：串联电路中电流、电压的特点分别是什么?想一想并联电路中电流、电压的特点分别是什么?串联电路中电流处处相等串联电路中总电压等于各用电器两端电压之和★★★★并联电路中干路上的总电流等于各支路的电流之和并联电路中各支路两端电压相等1．德国物理学家欧姆用 的方法研究了电流跟电压和电阻的关系，得到：导体中的电流跟导体两端的电压成 ，跟导体的电阻成 。其数学表达式为 . 变形公式有 , . 控制变量正比反比 I=U/R2.某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为____Ω；当导体两端的电压减小一半时，则该导体的电阻为 Ω。 55 U=IR R=U/I3.如图1所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为____A，R1的阻值为____Ω。124.把一只电阻R1接到某电源上，此时电路中的电流为0.3A，若在电路里并联一只30Ω的电阻，此时干路的电流为1.2A。求电源电压和电阻R1的阻值. 5.如图所示的电路，当开关由断开变为合上时，各表的示数变化为 [ ]
A．两表的示数都变小
B．两表的示数都变大
C．电流表的示数变大，
电压表的示数变小
D．电流表的示数变大，

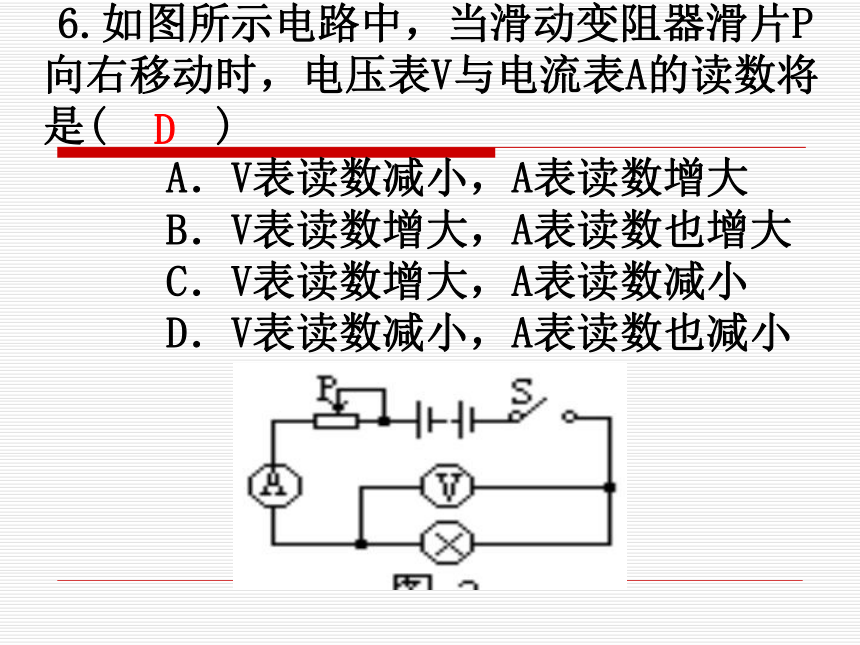

电压表的示数不变 B6.如图所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是( )
A．V表读数减小，A表读数增大
B．V表读数增大，A表读数也增大
C．V表读数增大，A表读数减小
D．V表读数减小，A表读数也减小 DA．A表读数增大，V表读数减小
B．A表读数增大，V表读数也增大
C．A、V表读数均不变
D．A表读数变大，V表读数不变7.如图所示电路中，当滑动变阻器滑片P向左移动时，电压表V与电流表A的读数将是( )D8.如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验中的作用是( )
A．改变电路中的电阻，保护电阻R
B．改变流过R的电流和它两端的电压
C．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变
D．当改换电阻R时，调节滑动变阻器，使电流表的读数保持不变CA．导体电阻一定时，电压跟电流成正比
B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比
D．电压一定时，电流跟电阻成反比 9.根据下列一组实验数据，可以得到的结论是( )D1、灯L1、L2并联，已知灯L1的电阻为10欧，灯L2的电阻为5欧，流过灯L1的电流为0.2安，则流过灯L2的电流为 多大？总电流为多大？注意：先画图，后解题！反馈练习1、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值。练习 2．电阻分别为10欧和20欧的灯L1、L2
串联，已知灯L1两端的电压为5伏，则灯L2两
端的电压为 ( 　　 )
A．5伏 B．10伏
C．20伏 D．30伏

3．电阻之比为1：2的两灯串联，则通过
灯的电流之比和灯两端的电压之比分别为( 　 )
A．1:2 1:2 B．1:1 1:2
C．1:1 1:1 D．1:2 1:1BB 4．电阻之比是1:5的灯L1、L2并联在同一
电路中，则灯L1、L2两端的电压之比是( )
A．1:5 B．5:1 C．1:1 D．25:1

5．灯L1、L2并联，已知灯L1的电阻为10
欧，灯L2的电阻为5欧，流过灯L1的电流为0.2安，则流过灯L2的电流为 ( )
A．0.2安 　　 B．0.4安
C．0.1安 　　 D．0.8安CB如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？
S1、S2同时断开时：串联，电压表
测 L 1两
端电压S1、S2同时闭合时：并联，L1
没有电流
通过，电
压表示数
为零如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I3 U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
U1=I1R1=0.2A ×12 Ω =2.4 V当S1、S2都闭合时，L1被短路
U1=0V如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：2）开关S1、S2同时断开和闭合时，电流之比是多少？解：当S1、S2都断开时，L2断路，L1、L3串联，即I1 = I2 = I3
U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
当S1、S2都闭合时，L1被短路，L2、L3
并联，U = U2 = U3 R2 R3 9 Ω × 18 Ω
R = = = 6 Ω
R1+ R2 9 Ω + 18 Ω
U 6V
I = = = 1A
R 6 Ω即,电流比是： I断 0.2A 1
= =
I合 1A 5提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？
