华师大版八年级上册 第一章 机械运动和力 第二节力（第二课时）(浙江省宁波市)

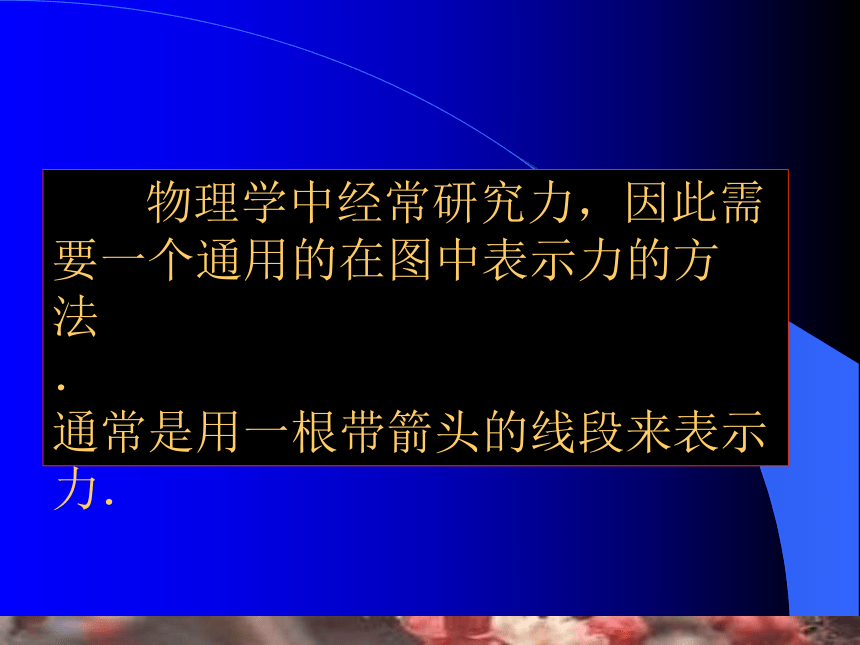

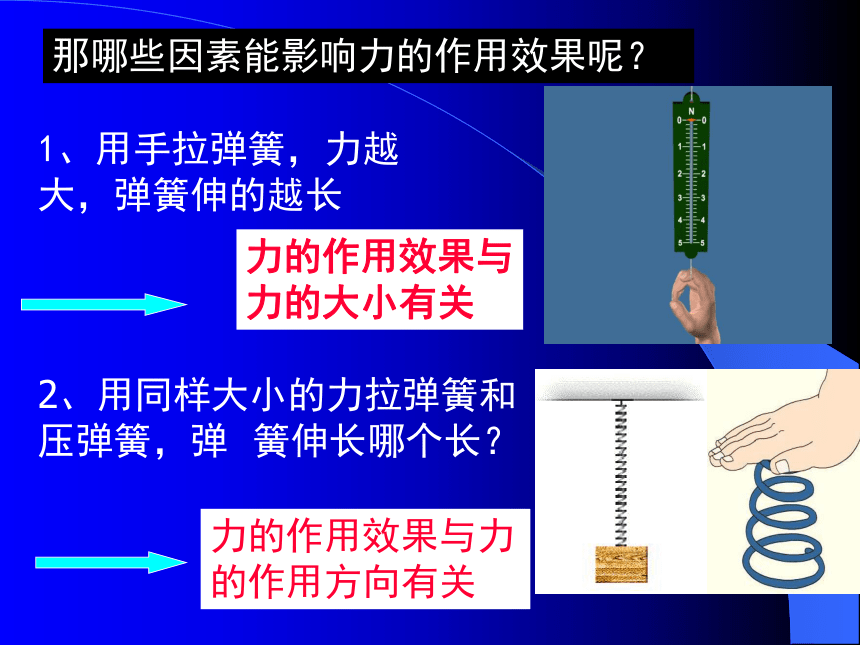

课件34张PPT。复习力的单位是 ，常用测量力的工具是 。举例说明，力的作用效果。静止运动运动慢运动快运动方向发生改变运动状态的改变物体的运动状态发生改变一定有物体对它施加了力猜测:力的作用效果与力的哪些因素有关呢？那哪些因素能影响力的作用效果呢？1、用手拉弹簧，力越大，弹簧伸的越长力的作用效果与力的大小有关2、用同样大小的力拉弹簧和压弹簧，弹 簧伸长哪个长？力的作用效果与力的作用方向有关　　在排球运动中，二传手用力向上托球，球就向上运动． 力的方向能够影响力的作用效果． 力的方向能够影响力的作用效果．　　主攻手用力向下扣球，球就改变运动方向，急速下落．AB　　推门的时候，推力作用到离门轴较远的点，比作用到离门轴较近的点，易于把门推开．　　力的作用点也能够影响力的作用效果．AB　　用扳手拧螺母的时候，手握在把的末端比握在把的中间，易于把螺母拧紧．　　力的作用点也能够影响力的作用效果．　　力的______、______、_______叫做力的三要素,它们都能够影响力的作用效果．你知道吗？大小方向作用点　　在任何科学技术读物中，图都是很重要的，甚至是必不可少的，因为图往往能够把有关现象或过程简单明了地表现出来，给人的印象有时比文字叙述更清楚． 物理学中经常研究力，因此需要一个通用的在图中表示力的方法． 通常是用一根带箭头的线段来表示力． 沿力的方向画一条线段，线段的长短表示力的大小． 用线段的起点或终点表示力的作用点．　　有时为了精确表示力的大小，还要在图中附上标度，指出某一长度表示多少牛的力．20NF=80N　　这种用带箭头的线段把力的三要素表示出来的方法就叫做力的图示．例题画出题中的力的图示：
用200N的力提起一袋粮食．在线段的末端画个箭头表示力的方向，用线段的起点，表示力的作用点．例题用80N的力水平向右推桌子，用图示法将这个力表示出来．在线段的末端画个箭头表示力的方向，用线段的起点，表示力的作用点．第四节 力的图示力的作
用效果力 的 三 要 素 力 的
图示法力的大小力的方向力的作用点取决于表示力的图示法用一根带箭头、有标度的线段
表示力的三要素的方法。线段的起点 力的作用点
线段的长短 力的大小
箭头所指的方向 力的方向注意：（1）常用正方形、长方形、圆表示物体。
（2）力的作用点必须画在受力的物体上。
（3）为表示力的大小，必须要有标度，标度可任意选取，但在同一个受力图上，标度要一致。
（4）线段的长度必须是标度的整数倍。
（5）标出力 F 的大小。
( 6)线段箭头的方向必须跟力的方向一致
(7 )辅助线用虚线用力的图示法表示下列力20N60N1、水平向右拉小车的力为60牛。2、与与地面成300角向右斜拉小车的力为80牛20N30080N力的示意图在受力物体上沿力的方向画个箭头。力的图示与力的示意图的区别？力的示图：有力的方向、作用点、大小
力的示意图：只有方向力的示意图：只需在物体上沿力的方向画一个箭头来表示。力的图示力的示意图该图中能反映出力的哪些知识？练习题：1、分别用力的图示法和示意图作出下列各力
（1）放在水平面上的物体受到50牛竖直向下的力
（2）用沿斜面方向75牛的力向上拉物体A
（3）与地面成300角，向右，大小为300牛推小
车的力。2、用撬棒撬石头，手握在撬棒的末端比握在撬棒
的中部更容易些，这说明了力的作用效果与哪
一因素有关------------------------------（ ）
A、力的大小 B、力的方向
C、力的作用点 D、施力物体C 3、放在斜角为20o的斜面上的物体，受到平行于斜面向上的12牛的拉力。20o判断力的图示正确与否?2NG=4N?G=4N2N?G=4N?F=4克?F=4N2N?F=4N2N
