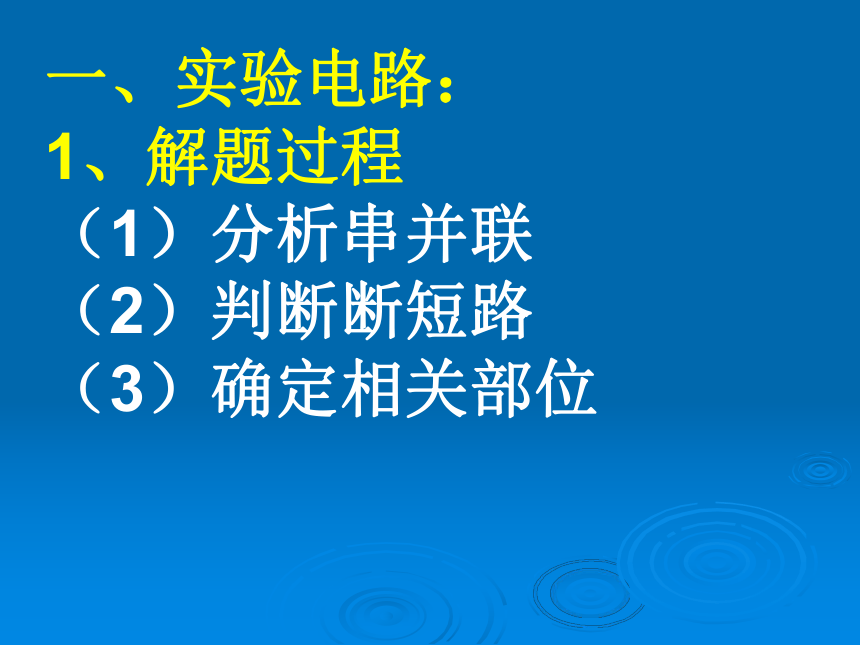

课件22张PPT。故障电路的分析一、实验电路：
1、解题过程
（1）分析串并联
（2）判断断短路
（3）确定相关部位2、解题方法

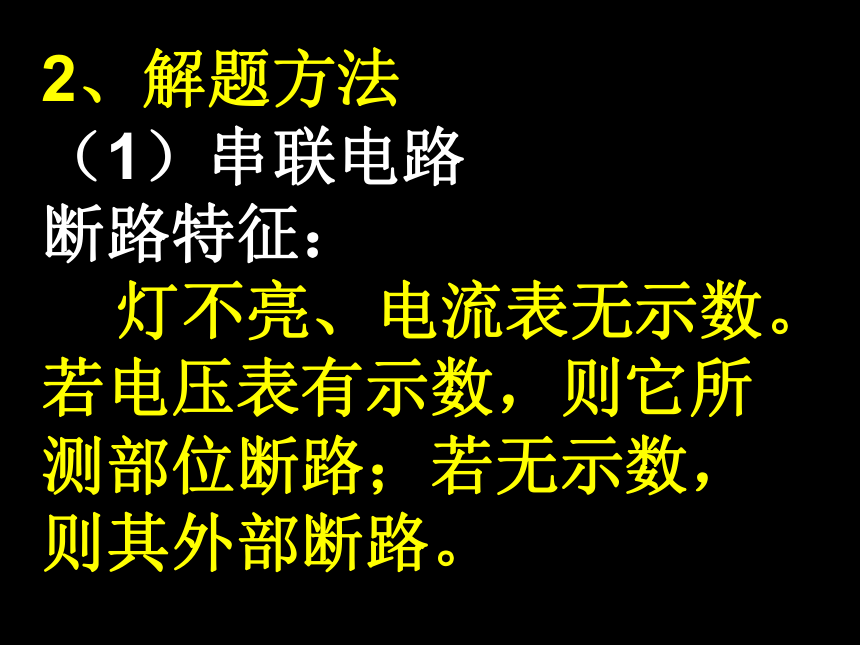

（1）串联电路
断路特征：
灯不亮、电流表无示数。若电压表有示数，则它所测部位断路；若无示数，则其外部断路。2、解题方法
（1）串联电路
断路特征：

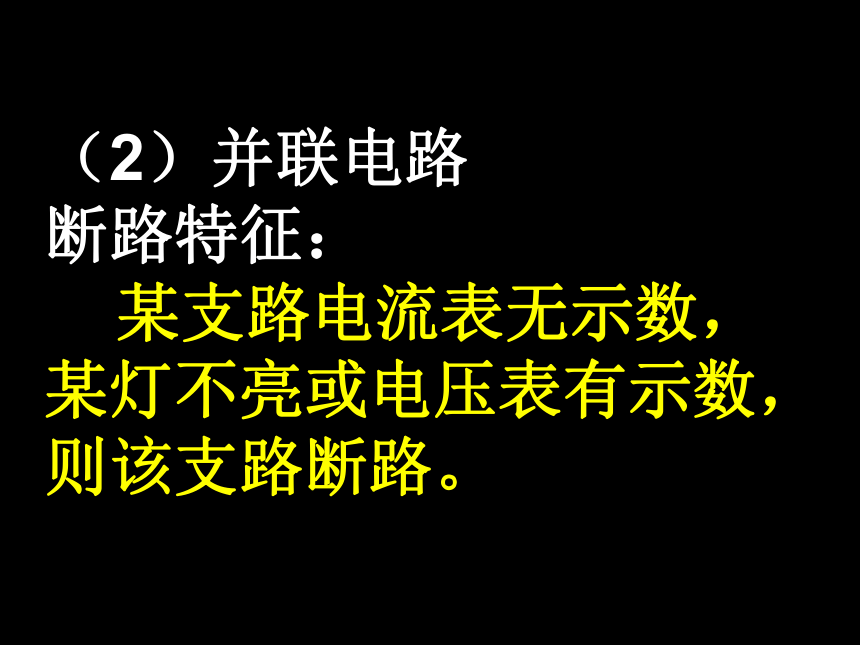

灯不亮、电流表无示数。若电压表有示数，则它所测部位断路；若无示数，则其外部断路。（2）并联电路
断路特征：
某支路电流表无示数，某灯不亮或电压表有示数，则该支路断路。2、解题方法

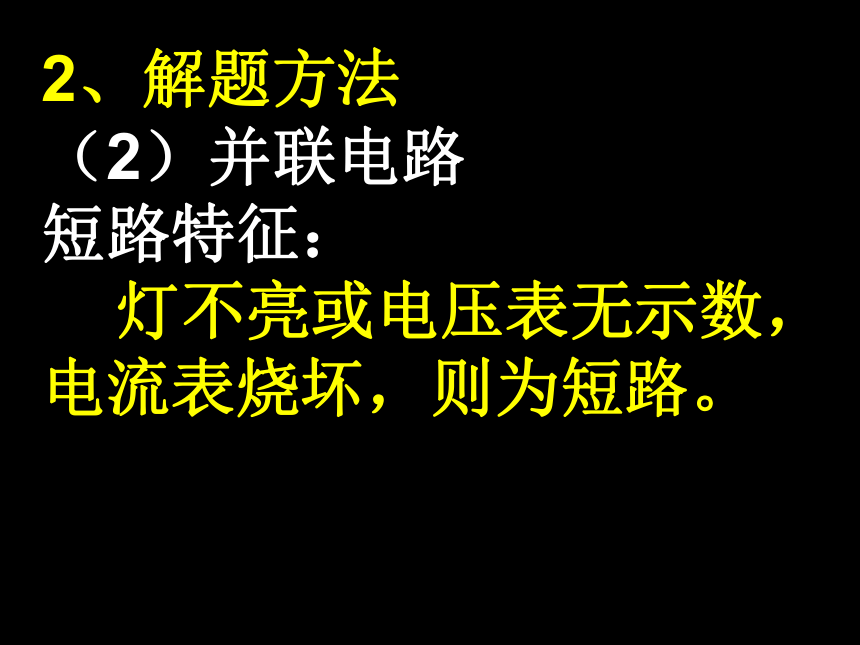

（2）并联电路
短路特征：

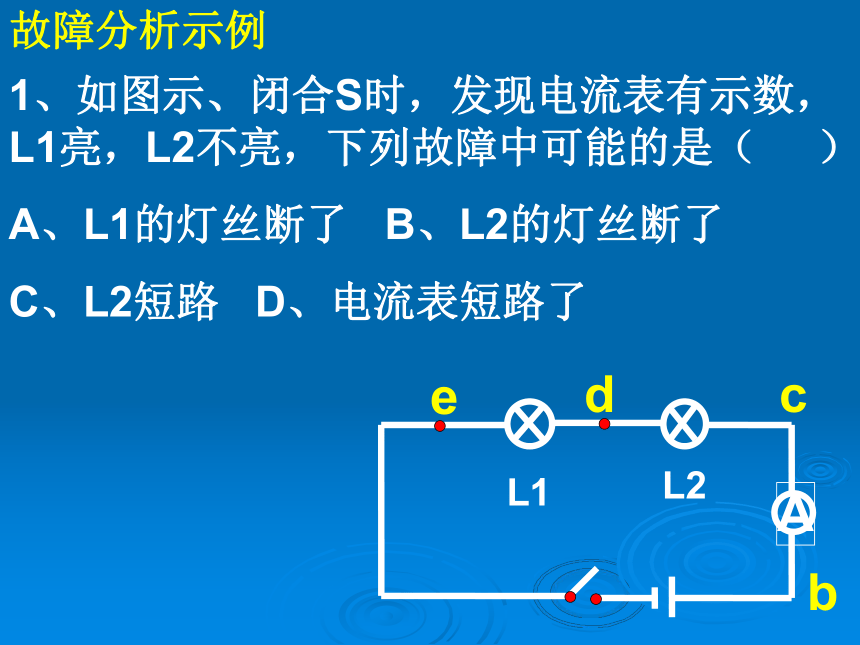

灯不亮或电压表无示数，电流表烧坏，则为短路。故障分析示例1、如图示、闭合S时，发现电流表有示数，L1亮，L2不亮，下列故障中可能的是（ ）
A、L1的灯丝断了 B、L2的灯丝断了
C、L2短路 D、电流表短路了

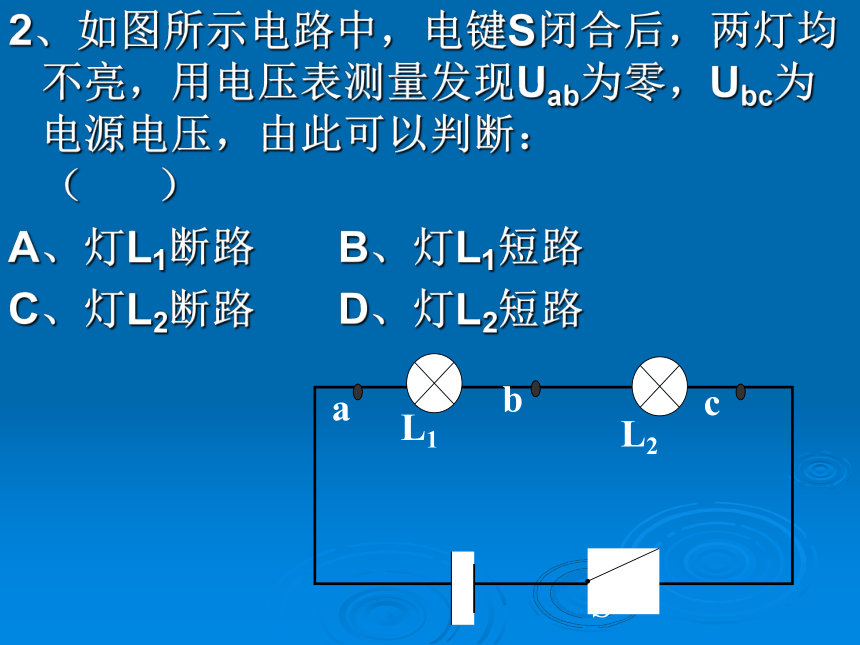

L1L22、如图所示电路中，电键S闭合后，两灯均不亮，用电压表测量发现Uab为零，Ubc为电源电压，由此可以判断： （ ）
A、灯L1断路 B、灯L1短路

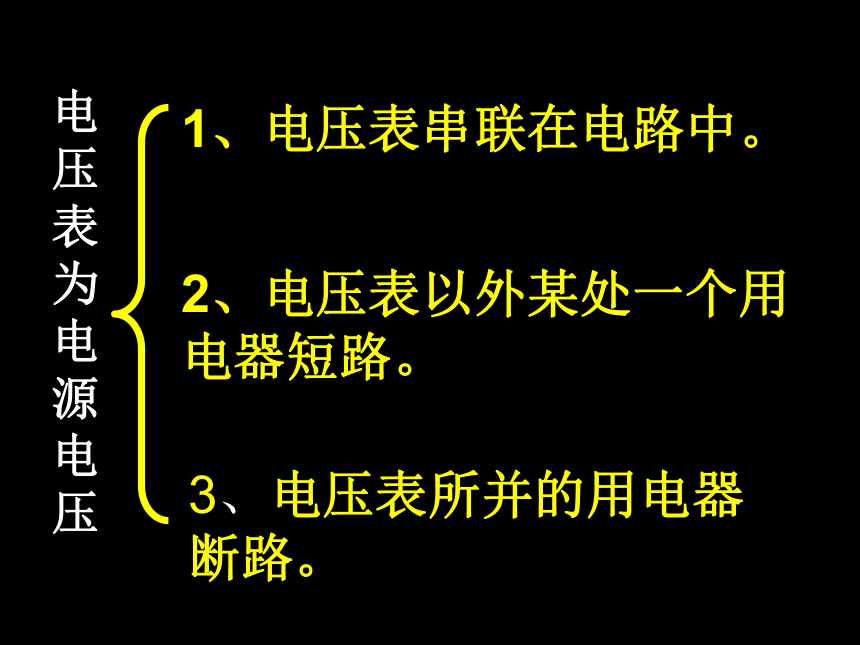

C、灯L2断路 D、灯L2短路电压表为电源电压1、电压表串联在电路中。2、电压表以外某处一个用电器短路。3、电压表所并的用电器断路。4如图所示电路中，电源电压为6V，当电键S闭合后，电压表的示数为6V，造成这种情况的原因可能是( )
A、小灯泡短路
B、电阻R断路
C、电键接触不良
D、以上三种情况都有可能D电压表为零1、电压表以外的电路断路。2、电压表所并的用电器短路（电压表短路）。7、如图示、闭合S时，发现电流表的示数为零，电压表测得的是电源电压，下列故障中可能的是（ ）
A、L1的灯丝断了 B、L2的灯丝断了
C、电压表短路了 D、电流表短路了
L1L2A9、按如右图连接好电路闭合闭合开关后，发现L3不亮，L1，L2都能发光，则可能出现的故障是（两个选项）
A．L3灯座短路
B．导线4断路
C．导线6断路
D．L3的灯丝断路
二、家庭电路：
1、短路
（1）全部没电，保险丝烧断
（2）部位：插头、插座、灯座；开关不会短路。2、断路
（1）进户火线断路，全部没电，灯不亮
（2）进户零线断路，氖管会发光，但灯不亮
（3）某处断路，该处用电器不工作。1、在家庭电路中，安装了两盏白炽灯和两个插座，如图所示，如果将两个插座中均接入用电器，且将电路的开关全闭合，则各用电器工作的情况是：（ ）
A、a、b能正常工作
B、b、c能正常工作
C、c、d能正常工作
D、d、a能正常工作（6）原来室内的电灯都能正常发光。在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是
A. 台灯功率过大B. 台灯灯座处有短路C. 台灯的插头处有短路
D. 插座处有短路如图5所示电路，开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是（ ）
A. 进户火线断路
B. 进户零线断路
C. 室内发生短路
D. 灯线断开了3、闭合电键，发现电灯不亮，安培计读数为零，伏特计读数为3V。则电路故障原因可能是( )
A、电灯断路。 B、电灯短路。
C、安培计断路。 D、安培计短路。6、如图，安培计和伏特计的位置都接错了，其它都正确，当电键K闭全时，电路中将出现的情况是( )
A、安培计有读数，伏特计没有读数。
B、电路发生短路。
C、安培计没有读
数，伏特计有读数。
D、电灯L被烧毁。8、某同学连接电路如图所示，闭合开关，发现灯不亮，为检查电路故障，他用电压表进行测量，结果UAF=3V，UBD=0，UAB=0，UDF=3V，此电路故障可能是（ ）
A开关接触不良。
B电灯灯丝断了。
C电灯L短路。
D电阻R短路。R9、在图示电路中，电源电压不变。闭合电键K后，灯L1和L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能( )
A、灯L1短路
B、灯L2短路
C、灯L1断路
D、灯L2断路
