电磁感应专题

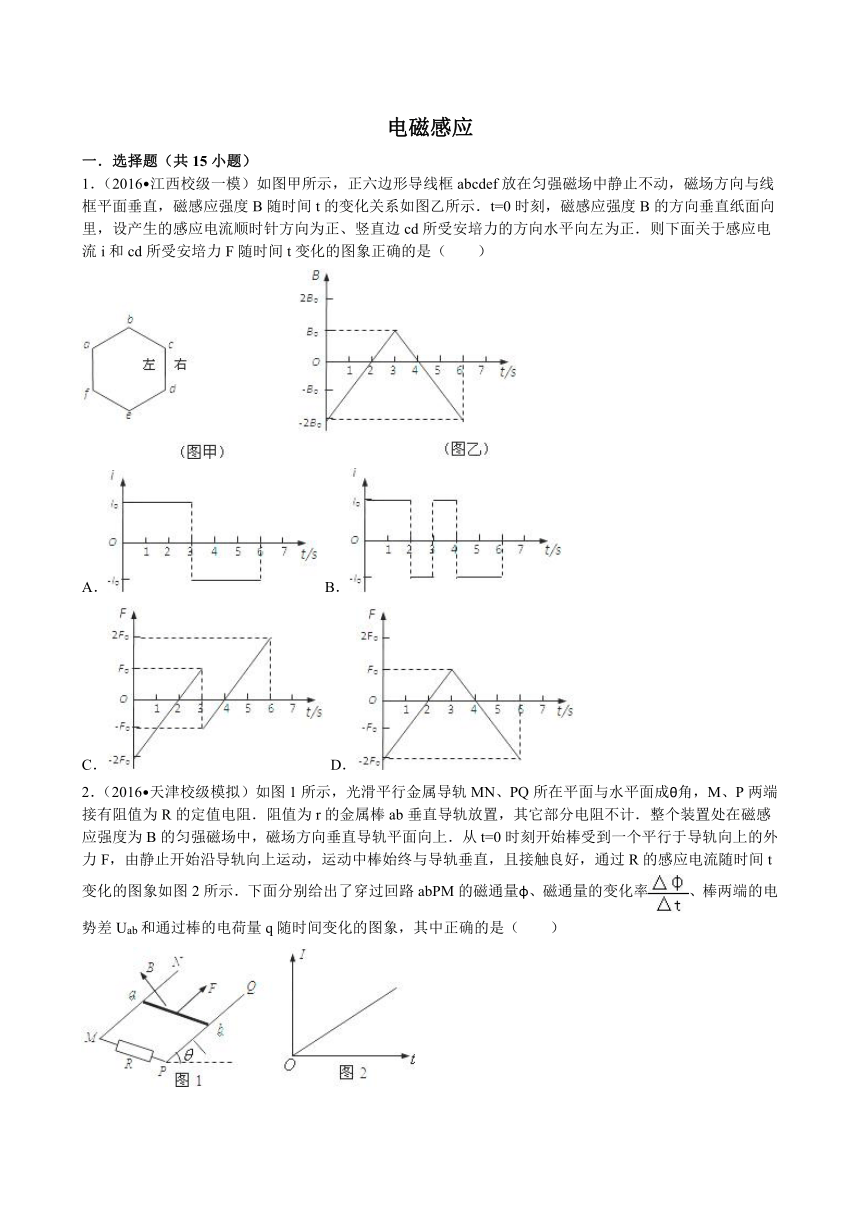

电磁感应
一．选择题（共15小题）
1．（2016?江西校级一模）如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t=0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流i和cd所受安培力F随时间t变化的图象正确的是（　　）
A． B． C． D．
2．（2016?天津校级模拟）如图1所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接有阻值为R的定值电阻．阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上．从t=0时刻开始棒受到一个平行于导轨向上的外力F，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过R的感应电流随时间t变化的图象如图2所示．下面分别给出了穿过回路abPM的磁通量φ、磁通量的变化率、棒两端的电势差Uab和通过棒的电荷量q随时间变化的图象，其中正确的是（　　）

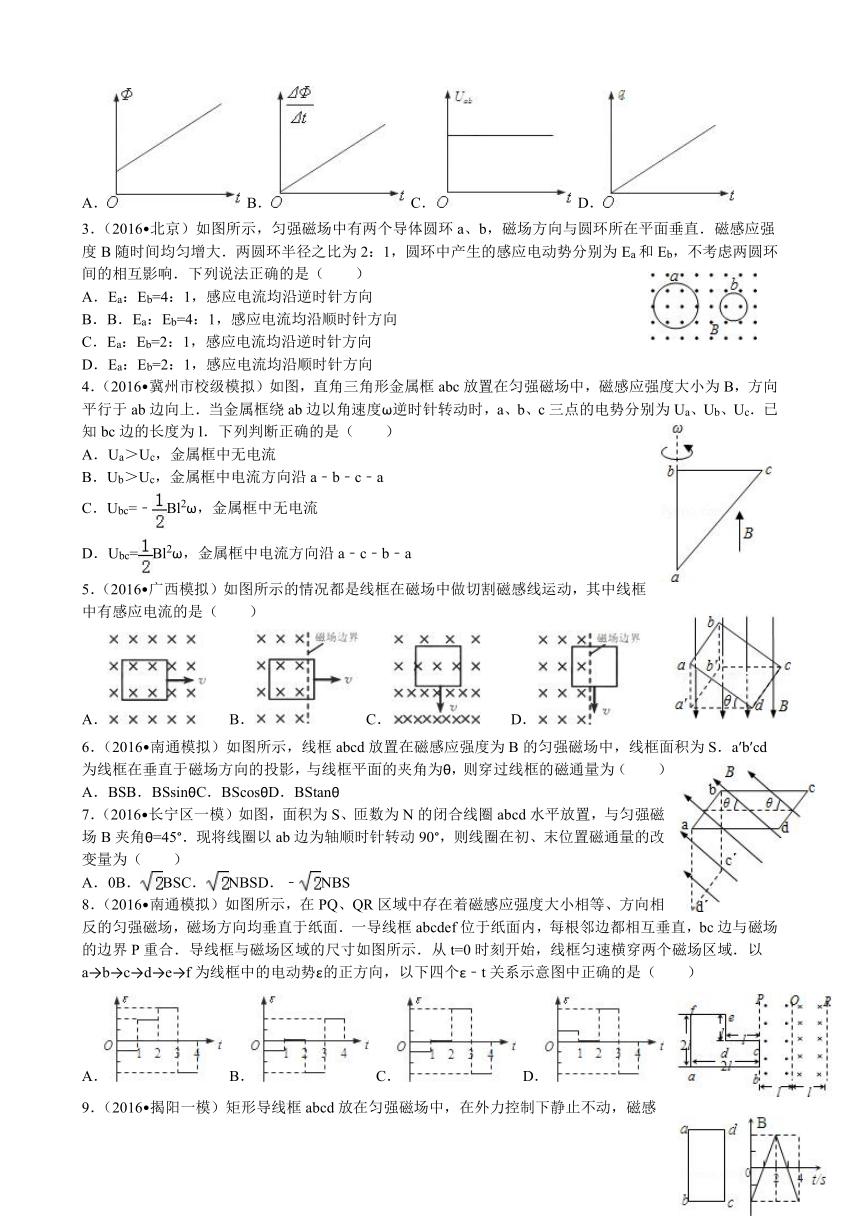

A． B． C． D．
3．（2016?北京）如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2：1，圆环中产生的感应电动势分别为Ea和Eb，不考虑两圆环间的相互影响．下列说法正确的是（　　）
Ea：Eb=4：1，感应电流均沿逆时针方向
B．Ea：Eb=4：1，感应电流均沿顺时针方向
C．Ea：Eb=2：1，感应电流均沿逆时针方向
D．Ea：Eb=2：1，感应电流均沿顺时针方向
4．（2016?冀州市校级模拟）如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc．已知bc边的长度为l．下列判断正确的是（　　）
A．Ua＞Uc，金属框中无电流
B．Ub＞Uc，金属框中电流方向沿a﹣b﹣c﹣a
C．Ubc=﹣Bl2ω，金属框中无电流
D．Ubc=Bl2ω，金属框中电流方向沿a﹣c﹣b﹣a
5．（2016?广西模拟）如图所示的情况都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是（　　）
A． B． C． D．
6．（2016?南通模拟）如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S．a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为（　　）
A．BSB．BSsinθC．BScosθD．BStanθ
7．（2016?长宁区一模）如图，面积为S、匝数为N的闭合线圈abcd水平放置，与匀强磁场B夹角θ=45°．现将线圈以ab边为轴顺时针转动90°，则线圈在初、末位置磁通量的改变量为（　　）
A．0B．BSC．NBSD．﹣NBS
8．（2016?南通模拟）如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一导线框abcdef位于纸面内，每根邻边都相互垂直，bc边与磁场的边界P重合．导线框与磁场区域的尺寸如图所示．从t=0时刻开始，线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势ε的正方向，以下四个ε﹣t关系示意图中正确的是（　　）
A． B． C． D．

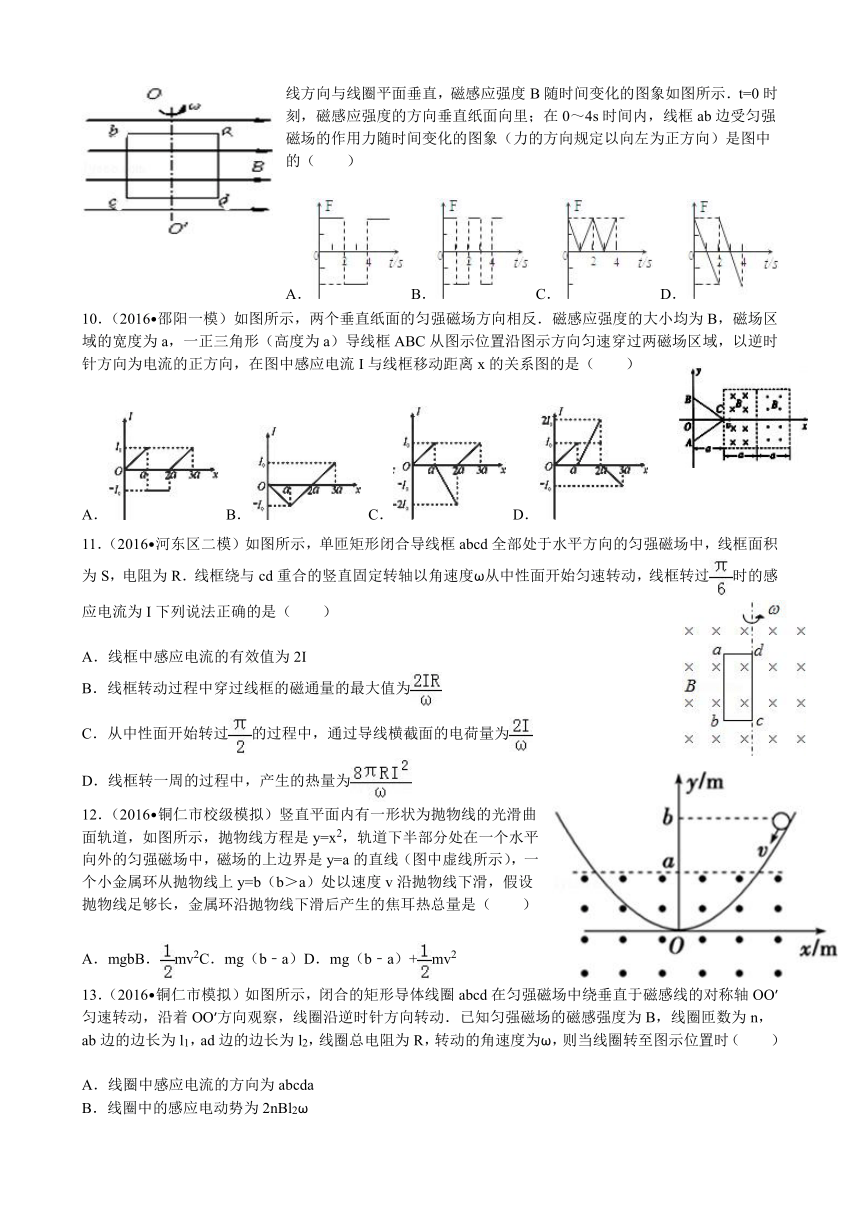

9．（2016?揭阳一模）矩形导线框abcd放在匀强磁场中，在外力控制下静止不动，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图所示．t=0时刻，磁感应强度的方向垂直纸面向里；在0～4s时间内，线框ab边受匀强磁场的作用力随时间变化的图象（力的方向规定以向左为正方向）是图中的（　　）
A． B． C． D．
10．（2016?邵阳一模）如图所示，两个垂直纸面的匀强磁场方向相反．磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形（高度为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图中感应电流I与线框移动距离x的关系图的是（　　）
A． B． C． D．
11．（2016?河东区二模）如图所示，单匝矩形闭合导线框abcd全部处于水平方向的匀强磁场中，线框面积为S，电阻为R．线框绕与cd重合的竖直固定转轴以角速度ω从中性面开始匀速转动，线框转过时的感应电流为I下列说法正确的是（　　）
A．线框中感应电流的有效值为2I
B．线框转动过程中穿过线框的磁通量的最大值为
C．从中性面开始转过的过程中，通过导线横截面的电荷量为
D．线框转一周的过程中，产生的热量为
12．（2016?铜仁市校级模拟）竖直平面内有一形状为抛物线的光滑曲面轨道，如图所示，抛物线方程是y=x2，轨道下半部分处在一个水平向外的匀强磁场中，磁场的上边界是y=a的直线（图中虚线所示），一个小金属环从抛物线上y=b（b＞a）处以速度v沿抛物线下滑，假设抛物线足够长，金属环沿抛物线下滑后产生的焦耳热总量是（　　）
A．mgbB．mv2C．mg（b﹣a）D．mg（b﹣a）+mv2
13．（2016?铜仁市模拟）如图所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈总电阻为R，转动的角速度为ω，则当线圈转至图示位置时（　　）
A．线圈中感应电流的方向为abcda
B．线圈中的感应电动势为2nBl2ω
C．穿过线圈磁通量随时间的变化率最大
D．线圈ad边所受安培力的大小为
14．（2016?怀化二模）如图所示，在O≤x≤L和2L≤x≤3L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面（纸面）向里，具有一定电阻的正方形线框abcd边长为2L，位于xOy平面内，线框的ab边与y轴重合．令线框从t=0时刻由静止开始沿x轴正方向做匀加速直线运动，则线框中的感应电流i（取逆时针方向的电流为正）随时间t的函数图象大致是下列图中的（　　）
A． B． C． D．
15．（2012?陕西校级一模）在光滑的水平地面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图所示，PQ为两个磁场的边界，磁场范围足够大．一个半径为a，质量为m，电阻为R的金属圆环垂直磁场方向，以速度v从如图所示位置运动，当圆环运动到直径刚好与边界线PQ重合时，圆环的速度为，则下列说法正确的是（　　）
A．此时圆环中的电功率为
B．此时圆环的加速度为
C．此过程中通过圆环截面的电量为
D．此过程中回路产生的电能为0.75mv2
　
二．计算题（共1小题）
16．（2016?上海）如图，一关于y轴对称的导体轨道位于水平面内，磁感应强度为B的匀强磁场与平面垂直．一足够长，质量为m的直导体棒沿x轴方向置于轨道上，在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的匀速加速直线运动，运动时棒与x轴始终平行．棒单位长度的电阻ρ，与电阻不计的轨道接触良好，运动中产生的热功率随棒位置的变化规律为P=ky（SI）．求：
（1）导体轨道的轨道方程y=f（x）；
（2）棒在运动过程中受到的安培力Fm随y的变化关系；
（3）棒从y=0运动到y=L过程中外力F的功．
　
三．解答题（共2小题）
17．（2016?辽宁校级一模）如图所示，一光滑金属直角形导轨aOb竖直放置，Ob边水平．导轨单位长度的电阻为ρ，电阻可忽略不计的金属杆cd搭在导轨上，接触点为M、N．t=0时，MO=NO=L，B为一匀强磁场，方向垂直纸面向外．（磁场范围足够大，杆与导轨始终接触良好，不计接触电阻）
（1）若使金属杆cd以速率v1匀速运动，且速度始终垂直于杆向下，求金属杆所受到的安培力随时间变化的表达式；
（2）若保证金属杆接触点M不动，N以速度v2向右匀速运动，求电路中电流随时间的表达式；
（3）在（1）问的基础上，已知杆的质量为m，重力加速度g，则求t时刻外力F的瞬时功率．
18．（2016?吉林模拟）如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T，将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．（取g=10m/s2，sin37°=0.6，cos37°=0.8）求：
（1）金属棒与导轨间的动摩擦因数μ和cd离NQ的距离S
（2）金属棒滑行至cd处的过程中，电阻R上产生的热量
（3）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）
　

2016年05月13日15669205890的高中物理组卷
参考答案
　
一．选择题（共15小题）
1．AC；2．B；3．B；4．C；5．BC；6．C；7．B；8．C；9．D；10．C；11．BC；12．D；13．C；14．A；15．BC；
　
二．计算题（共1小题）
16．　　　；
　
三．解答题（共2小题）
17．　　　；18．　　　；
