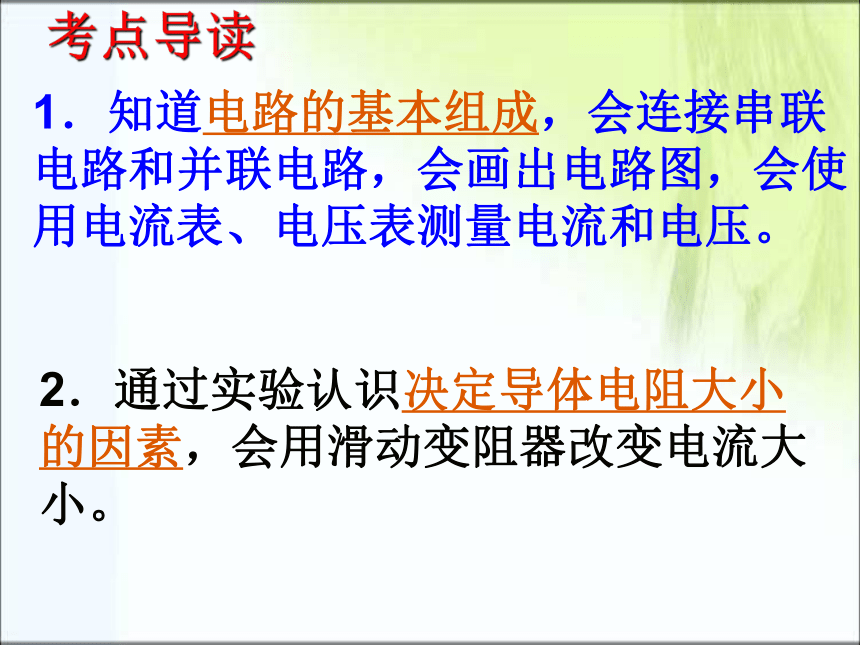

课件29张PPT。电学复习考点导读1．知道电路的基本组成，会连接串联电路和并联电路，会画出电路图，会使用电流表、电压表测量电流和电压。

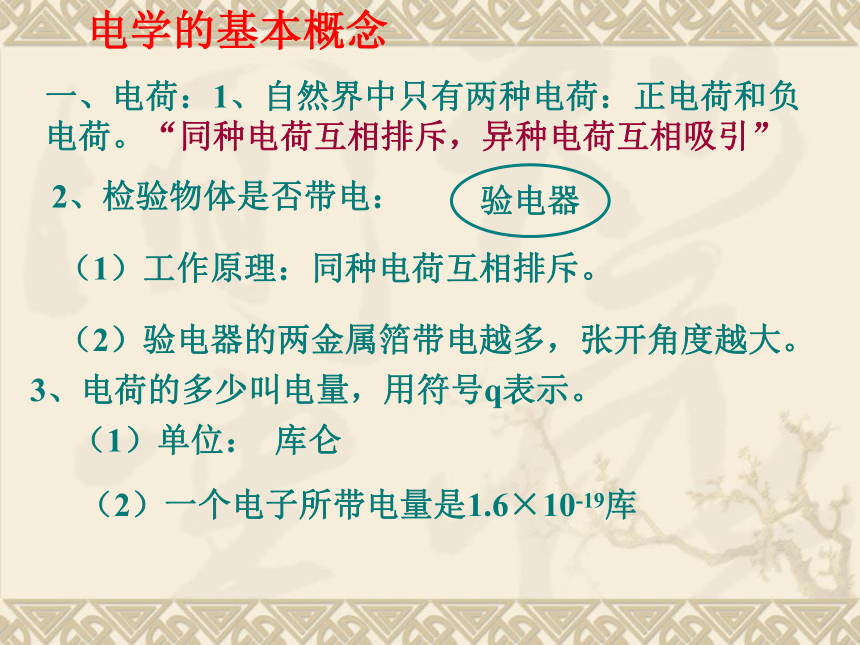

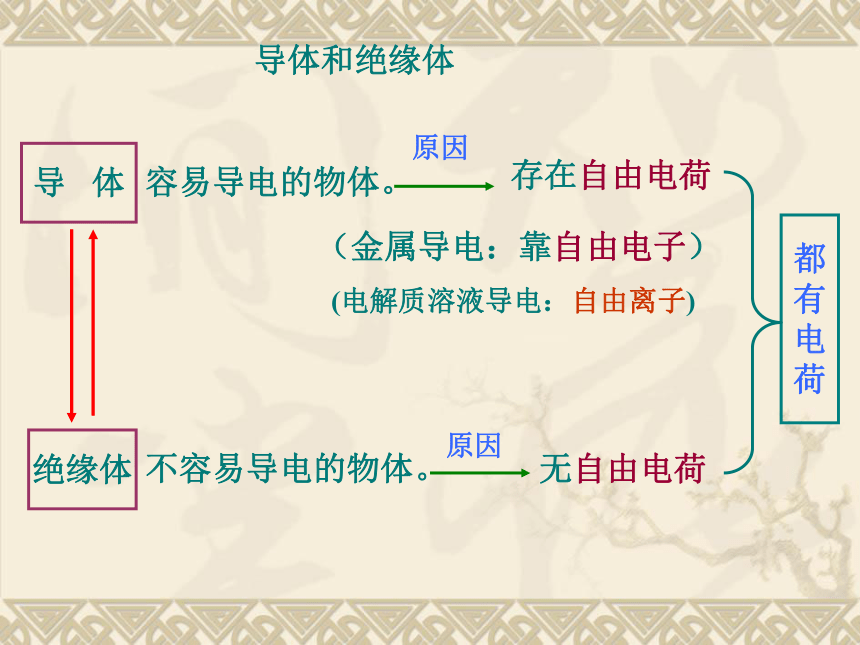

2．通过实验认识决定导体电阻大小的因素，会用滑动变阻器改变电流大小。 电学的基本概念一、电荷：1、自然界中只有两种电荷：正电荷和负电荷。“同种电荷互相排斥，异种电荷互相吸引”2、检验物体是否带电：（1）工作原理：同种电荷互相排斥。（2）验电器的两金属箔带电越多，张开角度越大。3、电荷的多少叫电量，用符号q表示。（1）单位： 库仑（2）一个电子所带电量是1.6×10-19库验电器 导体和绝缘体导 体绝缘体容易导电的物体。不容易导电的物体。原因存在自由电荷原因无自由电荷（金属导电：靠自由电子）都
有
电

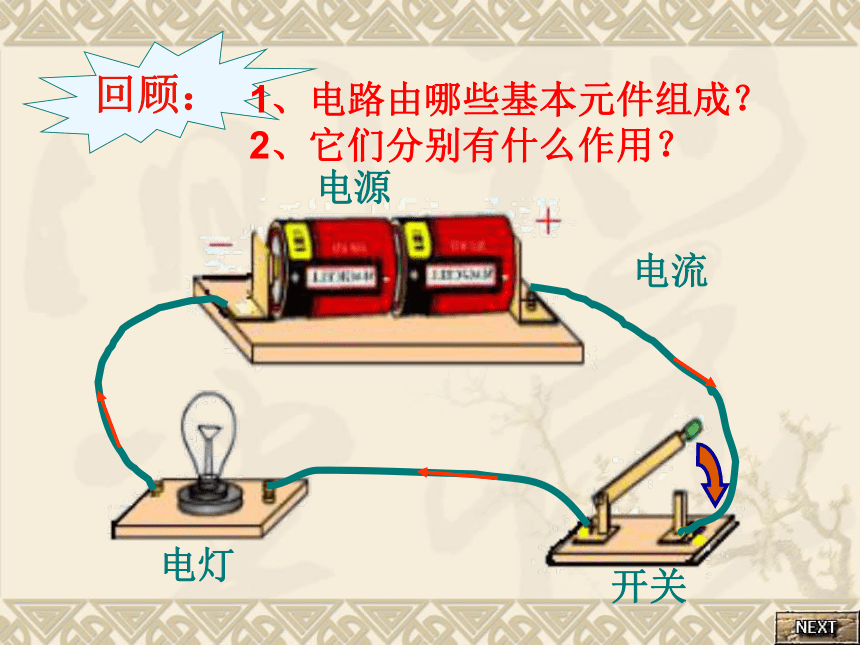

荷(电解质溶液导电：自由离子)电流电源电灯开关回顾：1、电路由哪些基本元件组成？

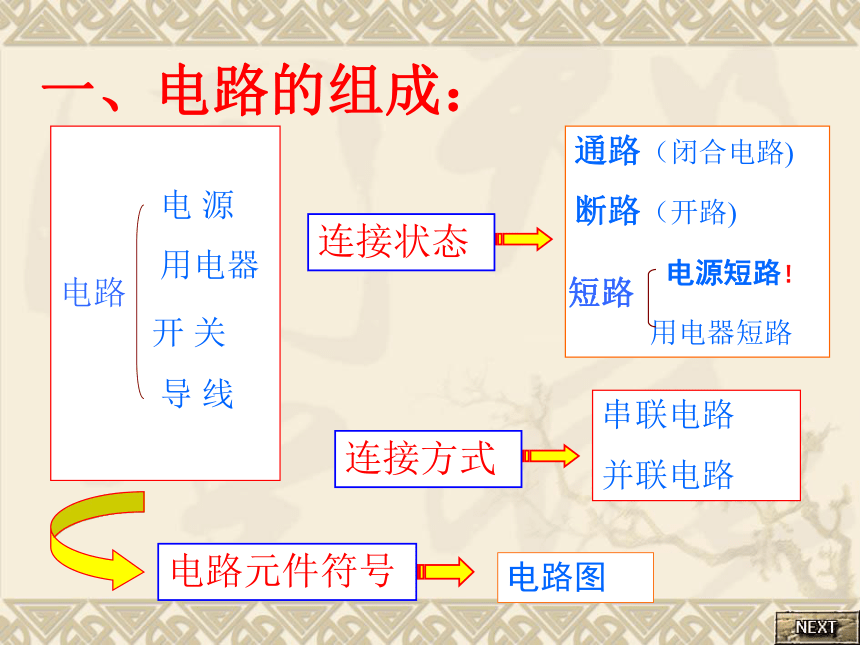

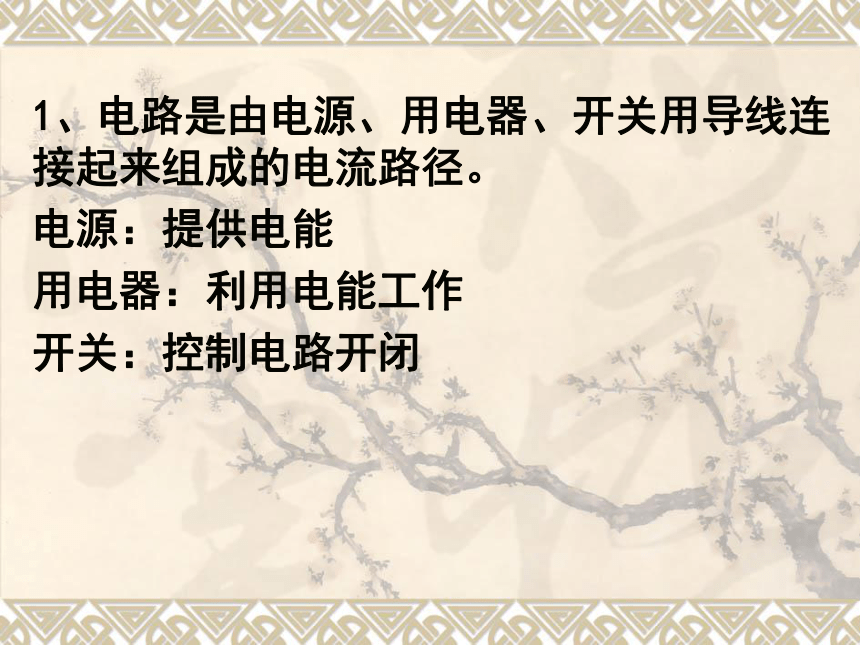

2、它们分别有什么作用？1、电路是由电源、用电器、开关用导线连接起来组成的电流路径。
电源：提供电能
用电器：利用电能工作

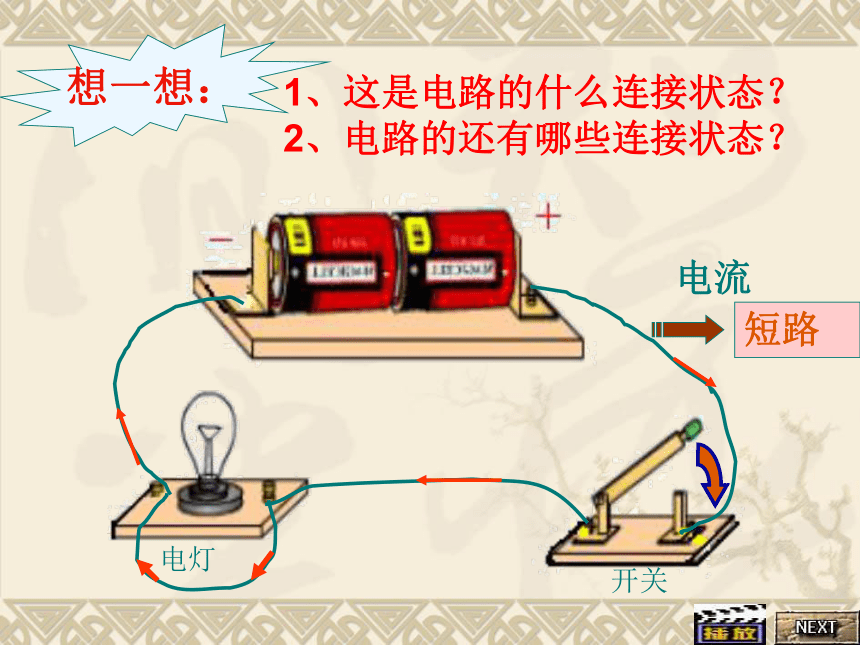

开关：控制电路开闭电流短路想一想：1、这是电路的什么连接状态？
2、电路的还有哪些连接状态？
电 源
用电器
开 关
导 线
串联电路
并联电路电路图一、电路的组成：电路猜一猜以下的电路元件符号表示什么实物？①② ③ ⑤ ⑥ ④ ⑦ 用元件符号代替实物表示电路的图就是电路图器材：电池组、一个开关、 两个灯泡、若干导线你能画出几种电路图？如果开关放在不同的位置，控制的用电器一样吗？串联电路并联电路串联电路是 并联电路是 有一盏灯短路的是 21、4、531、在如图电路中，要使灯L1、L2组成
串联电路，则开关______________，
要使灯组成并联电路，
则开关______________。2、如图所示，若开关S闭合后，灯泡L1、L2均不亮，小华利用一根导线去查找电路故障，当她将导线连接在灯泡L1两端时，两灯泡均不亮，将导线连接在灯泡L2两端时，灯泡L1亮而灯泡L2不亮。由此可以判断
A、灯泡L1短路
B、灯泡L2短路
C、灯泡L1断路
D、灯泡L2断路S3闭合S1S2断开S3断开S1S2闭合D3、小兵在做实验时，把电路连成了如图的样式，然后，先闭合S1，再闭合S2，小兵将看到的现象是
A、两灯开始都亮，后来L1不亮
B、两灯都亮
C、两灯开始都亮，后来L2不亮
D、两灯都不亮A1.电流是---------------------------------.电荷的定向移动引起的 自由电子和溶液中的
正、负离子.电流
电流的方向： 科学上规定正电荷定向移动
的方向为电流方向.金属导体中的电流方向： 与自由电子的
实际移动方向相反.2.电流的测定------电流表单位：安培（A）、毫安（mA）、微安（uA）.换算关系：1A=( )mA=( )uA103106常见的自由电荷有：--------------------------
--------------------------电压1、电压的概念：电源两极间具有的能使自由电荷移动的作用。导体两端的电压是导体中存在电流的必要条件。2、电路中有持续电流的条件：（1）电路两端有电压
（2）电路闭合3、电压的单位：伏特（伏）（符号： “ U ” ）（符号： “ V ” ）一节干电池 1.5V 蓄电池 2V 安全电压 ≤36V
照明电路 220V 动力电路 380V测量电流 测量电压 串联 并联①串联在被测电路中.
②“+”进“―”出.
③量程适当.
④不允许直接连在
电源两极. ①并联在被测电路
两端
②“+”进“―”出.
③量程适当. 自身电阻很小分析电
路时，可用导线代替. 自身电阻很大，分
析电路时，可直接
去掉.
电 阻1、电阻：导体对电流阻碍作用的大小。（符号： “ R ” ）一、导体的电阻2、单位：欧姆（欧）（符号： “ Ω ” ）二、决定导体电阻大小的因素1、导体的电阻是导体本身的一种性质，它的大小
决定于导体的长度、横截面积和材料。2、相同条件下：纯金属电阻较小（ R银＜ R铜＜ R铝）
合金电阻较大
绝缘体的电阻很大（电木、橡胶）１兆欧（ＭΩ ）＝１０３千Ω（ＫΩ ）＝１０6欧（ Ω）1．探究导体电阻与材料的关系。 材料：铜丝和铁丝电阻率：在20℃时长1米、横截面积1毫米2的各种材料的电阻（欧)二影响导体电阻大小的因素2．探究导体电阻与长度的关系。 结论：材料、粗细相同的导体，长度越大，电阻＿＿。较大3．研究导体电阻与粗细的关系结论 ：材料、长度相同的导体，越粗，电阻＿＿。越小如何较准确的测量一根金属丝导线的直径？“累积法”测微小量
其实影响导体电阻大小的因素还有温度 结论：金属导体温度越高，电阻越大，温度越低，电阻越小。超导现象:当温度降低到一定程度时，某些材料电阻消失。用超导体可制造磁悬浮列车，电动机、输电线
长途输电没有电能损失等超导体:1、变阻原理：改变有效长度电阻大小电流大小滑动变阻器2结构示意图和符号滑动变阻器的作用改变电流；
改变部分电路两端的电压（分压）。3、滑动变阻器的使用方法：
(1)串联
(2)一上一下（电流走那边由下面接线柱决定决定）
(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.阻值最大处你能猜想一下变阻器上的“1A，20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω(4)使用前要了解铭牌。铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流值。注意：接同上两个接线柱时，作导线用，电阻为0；接同下两个接线柱时，作定值电阻用，接入是的最大电阻。这两种接法都不能改变电阻。扦孔式变阻器原理。电阻箱：再见！
