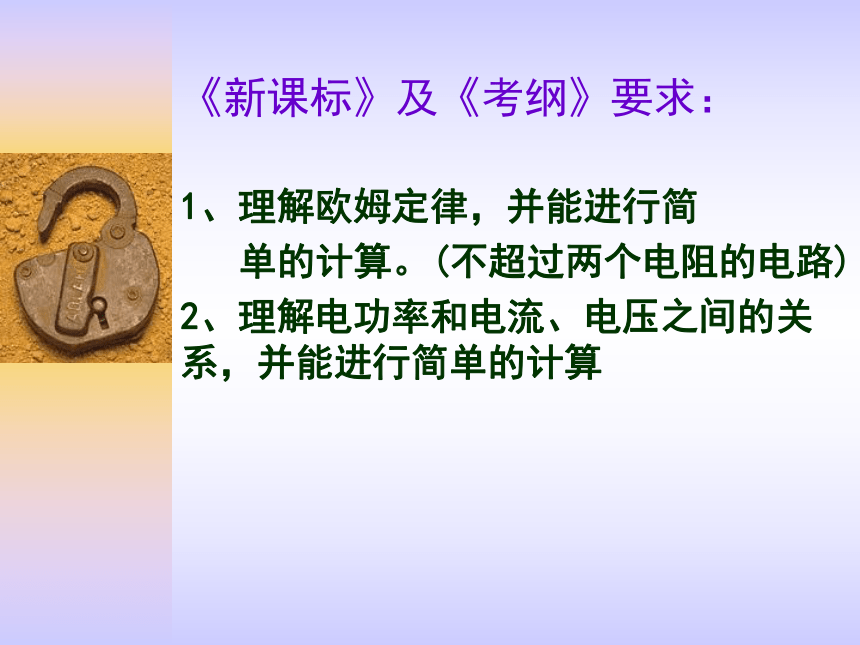

课件12张PPT。电学计算复习 专题一 新塍镇中学九年级科学备课组 2008.4.8《新课标》及《考纲》要求：1、理解欧姆定律，并能进行简
单的计算。(不超过两个电阻的电路)

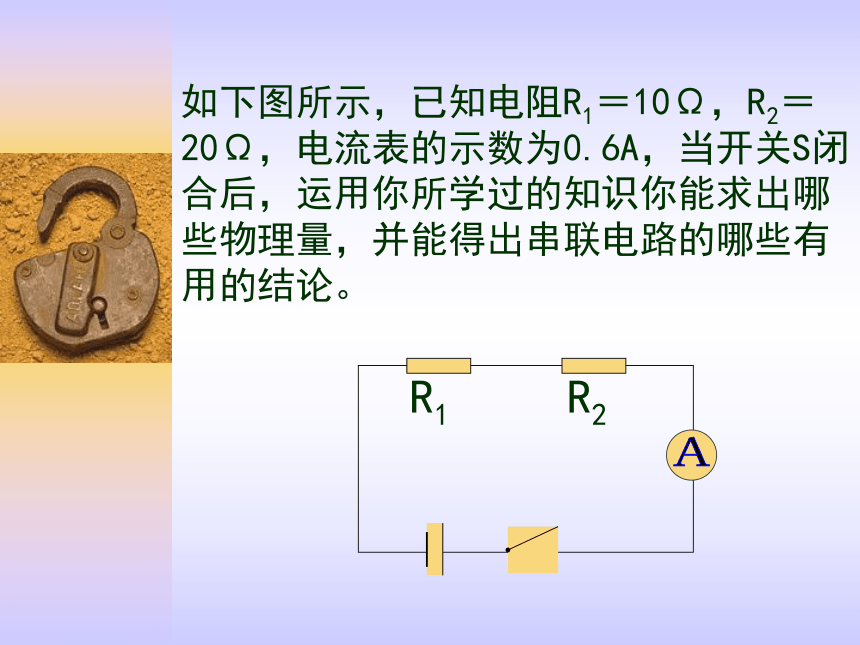

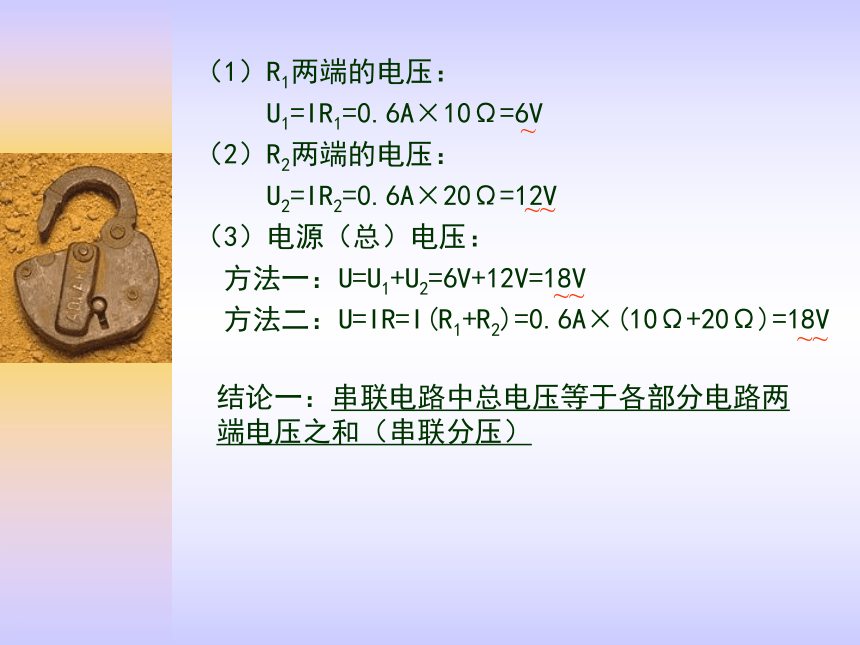

2、理解电功率和电流、电压之间的关系，并能进行简单的计算 如下图所示，已知电阻R1＝10Ω，R2＝20Ω，电流表的示数为0.6A，当开关S闭合后，运用你所学过的知识你能求出哪些物理量，并能得出串联电路的哪些有用的结论。 （1）R1两端的电压：
U1=IR1=0.6A×10Ω=6V
（2）R2两端的电压：
U2=IR2=0.6A×20Ω=12V
（3）电源（总）电压：
方法一：U=U1+U2=6V+12V=18V
方法二：U=IR=I(R1+R2)=0.6A×(10Ω+20Ω)=18V ~~~~~~~结论一：串联电路中总电压等于各部分电路两端电压之和（串联分压）
（5）R1消耗的功率：
P1=U1I=6V×0.6A=3.6W
（6）R2消耗的功率：
P2=U2I=12V×0.6A=7.2W
（7）电路消耗的总功率： 方法一： P=UI=18V×0.6A=10.8W

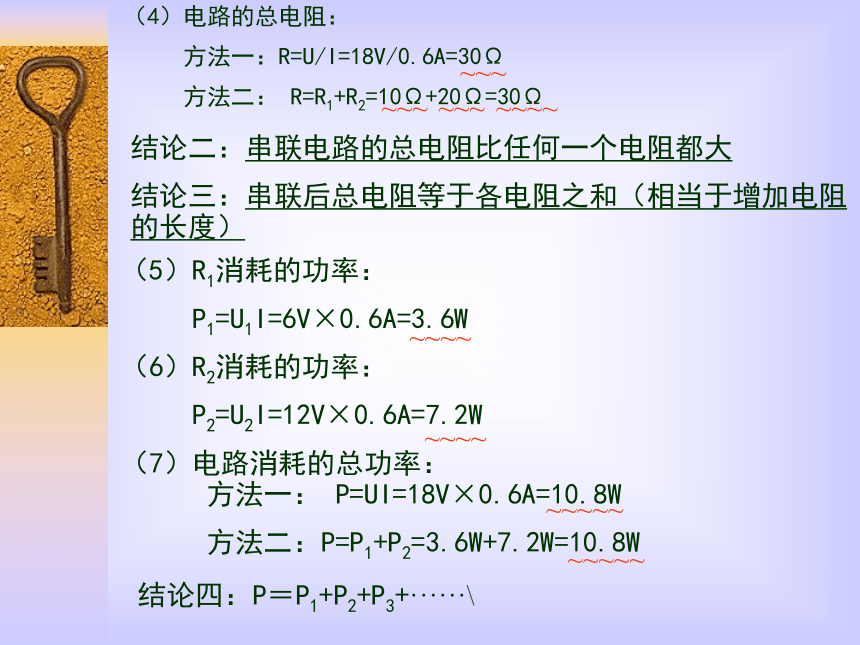

方法二：P=P1+P2=3.6W+7.2W=10.8W（4）电路的总电阻：
方法一：R=U/I=18V/0.6A=30Ω
方法二： R=R1+R2=10Ω+20Ω=30Ω ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~结论二：串联电路的总电阻比任何一个电阻都大

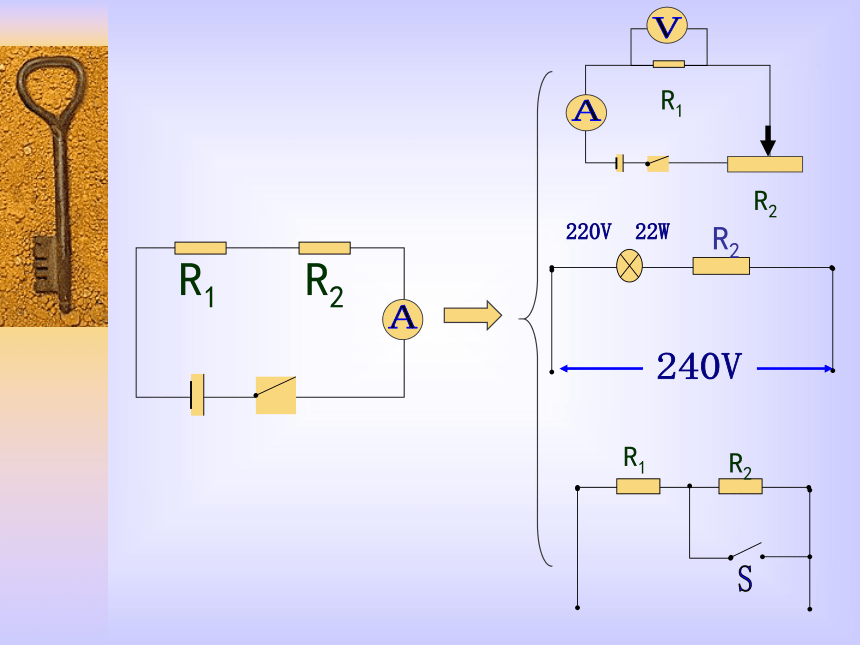

结论三：串联后总电阻等于各电阻之和（相当于增加电阻的长度）结论四：P＝P1+P2+P3+······R2R1变化一：如右图所示，电阻R1与最大阻值为18Ω的滑动变阻器串联在电路中，当滑片P移到a端时，电流表的示数为0.5A，电压表的示数为6V，当滑片P移到b端时，电流表的示数为0.2A，求，
（1）电源电压U
（2）电阻R1的阻值
（3）当滑片P移到a端时，电阻R1的实际功率
（4）当滑片P移到b端时，电压表的示数；
R1的实际功率，R2的实际功率R2R1ab解：（1）因为当滑片在a端时，电压表示数U1＝6V，
即为电源电压；
（2） U1=6V I1=0.5A
R1=U1/I1=6V/0.5A=12Ω
（3） U1=6V I1=0.5A
P1=U1I1=6V×0.5A=3W
（4）当滑片P移到在b端时，R1 、 R2串联
U=6V I=0.2A R1＝12Ω R2＝18Ω
电压表示数：U1=IR1=0.2A×12Ω=2.4V
R1的实际功率：P1=U1I=2.4V×0.2A=0.48W
Rab两端的电压：Uab=U-U1=6V-2.4V=3.6V
Rab的实际功率： Pab= UabI=3.6V×0.2A=0.72W
变化二：小明的爸爸为小明买回了一台“220V，22W”的节能灯，但小明家的电压经常在220V以上，通过统计（一个月）每天的平均电压约为240V。如果要使用台灯正常发光，
（1）小明应串联还是并联一个电阻？
（2）该电阻的阻值是多少？
（3）该电阻消耗的功率多大？变化三：家用电饭煲的铭牌如图所示，电路图如图所示。R1是电饭煲煮饭时的发热板，R2是为了饭熟“跳制”后使电饭煲处于保温状态而串联入电路中的电阻（其电阻值为951.6Ω）
(1)煮饭时，开关S应， （“闭合”或“断开”）此时电饭煲的实际功率是 W，电饭煲的电阻是 Ω，此时，如果用电饭煲煲汤1h，消耗的电能是 KW h .
(2)保温时，开关S应 （“闭合”或“断开”）此时电路中的实际功率是 W，电流为 A，R1两端电压为 V，R2两端电压为 V。
额定功率
额定电压
U=220V变化四：小江的叔叔从日本带回二个铭牌如右图所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶。
（1）小江说此电水壶不能在中国使用的理由是什么？
??
（2）小江运用的方法可能是：
方法一：
方法二：谢 谢 大 家 ！
