电能 电功率的中考总复习

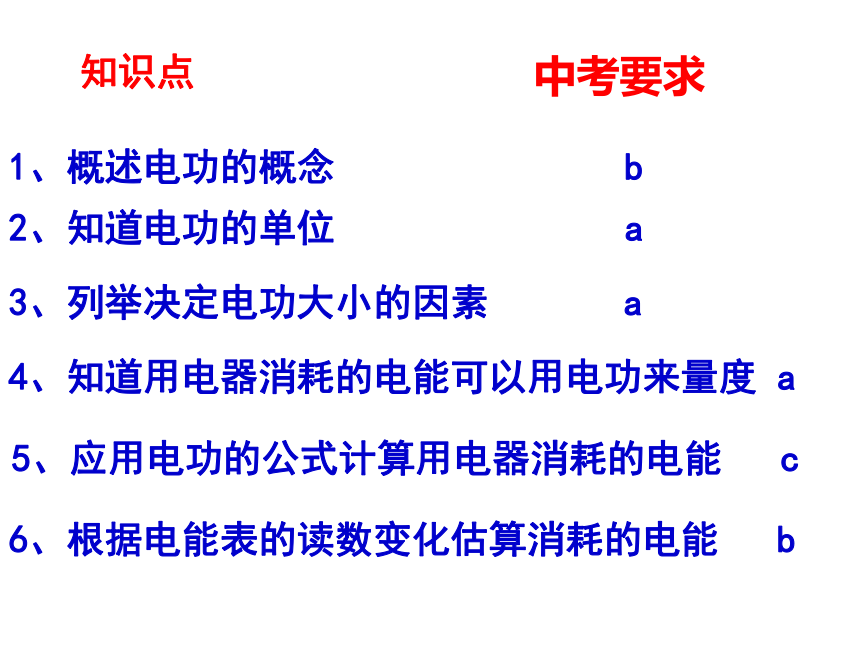

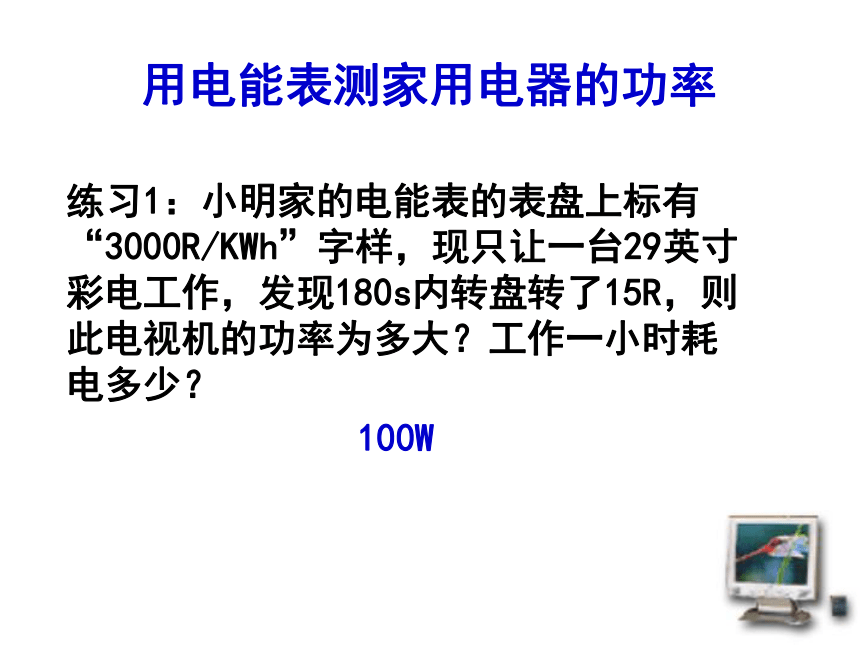

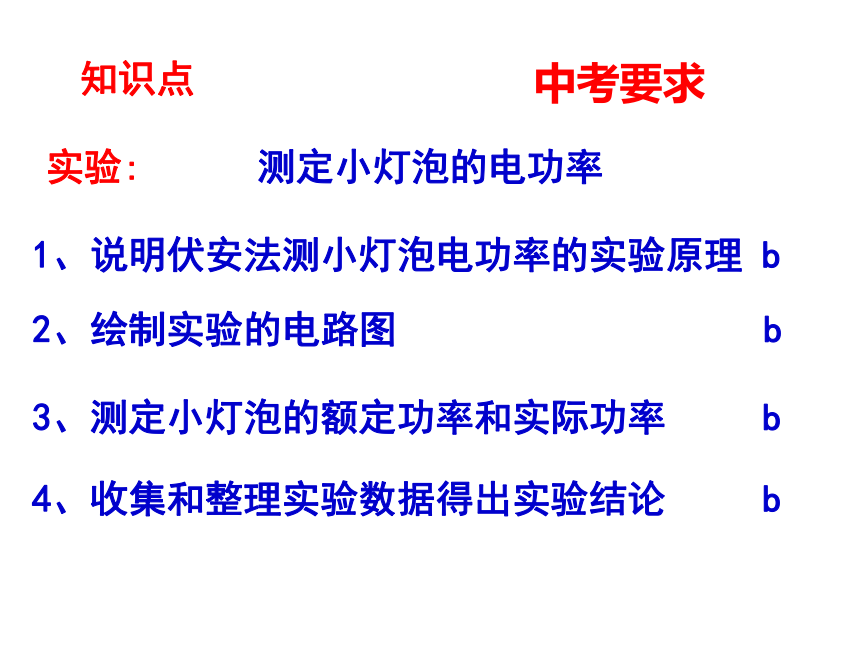

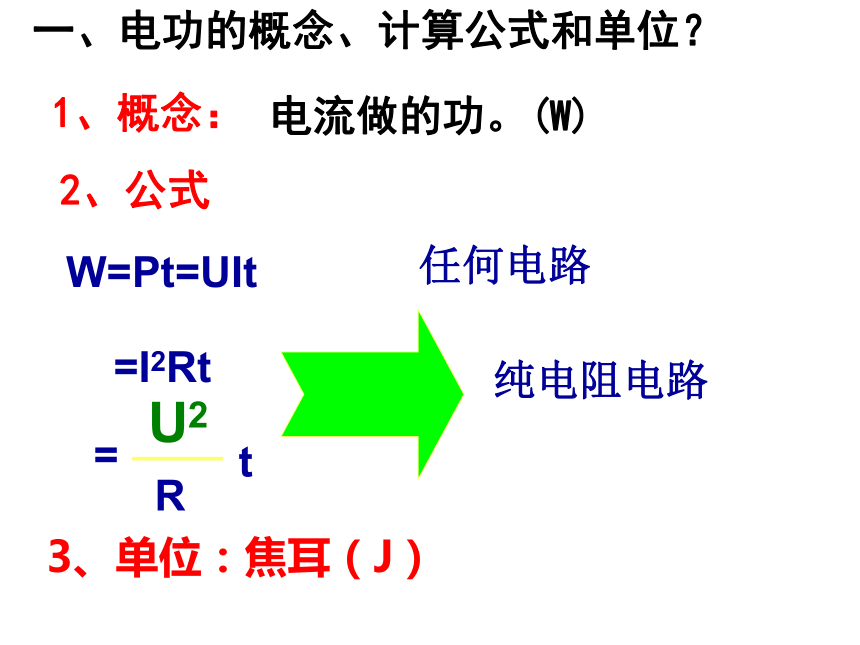

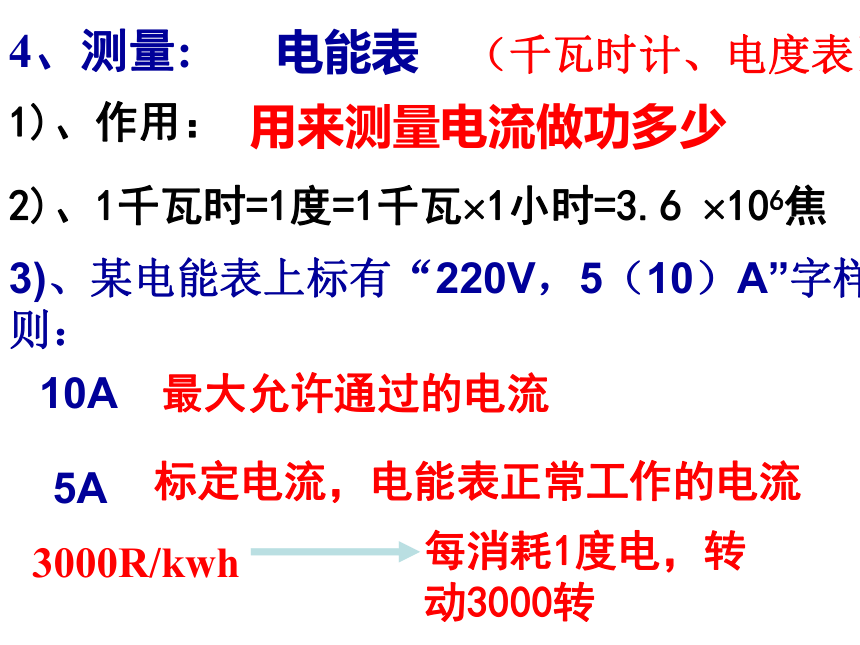

课件18张PPT。第14课 电能复习中考要求知识点1、概述电功的概念 b2、知道电功的单位 a 3、列举决定电功大小的因素 a4、知道用电器消耗的电能可以用电功来量度 a5、应用电功的公式计算用电器消耗的电能 c6、根据电能表的读数变化估算消耗的电能 b中考要求知识点1、1、概述电功率的概念 b2、知道电功率的单位 a 3、应用电功率的公式进行简单计算 c4、知道额定功率的概念 a 5、从说明书或铭牌上识别用电器的额定功率 a 中考要求知识点实验: 测定小灯泡的电功率1、说明伏安法测小灯泡电功率的实验原理 b2、绘制实验的电路图 b3、测定小灯泡的额定功率和实际功率 b4、收集和整理实验数据得出实验结论 b一、电功的概念、计算公式和单位？W=Pt=UIt=I2Rt任何电路纯电阻电路3、单位：焦耳（J）=1、概念：2、公式电流做的功。(W)4、测量:1)、作用：3000R/kwh标定电流，电能表正常工作的电流最大允许通过的电流用来测量电流做功多少（千瓦时计、电度表）2)、1千瓦时=1度=1千瓦?1小时=3.6 ?106焦3)、某电能表上标有“220V，5（10）A”字样，则：10A5A电能表 用电能表测家用电器的功率练习1：小明家的电能表的表盘上标有“3000R/KWh”字样，现只让一台29英寸彩电工作，发现180s内转盘转了15R，则此电视机的功率为多大？工作一小时耗电多少？100W2、表达式：Q＝I2Rt二、焦耳定律：1、内容：电流通过电阻时产生的热量跟电流的平方成正比, 跟电阻成正比, 跟通电时间成正比。 （任何电路）3、纯电阻电路中：Q=W=Pt=UIt = U2t / R非纯电阻电路中：Q ＜W 1、灯泡接入电路时，灯泡和导线中都有电流通过，因此都要发热。可实际上是灯泡变得很热，而导线的发热却觉察不出。这是什么原因？你知道吗？2、灯丝断了后重新接上，灯光会特别亮，为什么？练习2：家用电熨斗为满足不同布料的整烫需要，通常设计成三档不同的温度档．右图是它的工作原理图，其中Ｒ１、Ｒ２为电热丝，且Ｒ１＝Ｒ２＝110Ω，图乙是电熨斗旋转开关在不同温度档时的连接情况． 求电熨斗处于“高温档”时，工作1分钟所产生的热量．三、电功率的概念、计算公式和单位单位时间内电流所做的功叫电功率。1）概念：P=UIP=U2/RP=I2RP=W/t适用于纯电阻电路适用于任何电路2）公式3）单位瓦或千瓦 ，符号 ： W、KW1瓦=1焦/秒 四、已知某用电器的额定电压和额定功率可求下面物理量：1、I额=P额U额2、R=U额2P额3、P额P实＝（Ｕ实）２（Ｕ额）２ 练习3、一只标有 “PZ220－40” 灯L1 和一只标有“PZ220－100”的灯L2，若：(1)把它们并联在220V的电源上，问哪盏灯亮些？
(2)把它们串联在220V的电源上，哪盏灯亮些？两灯电压之比为多少？灯L1消耗的实际功率为多大？实验：测小灯泡的功率实验原理：P=UI实验方法：伏安法实验电路图：实验注意：连接电路时，开关应 ，在闭合开关前，滑动变阻器的滑片应处于 位置。断开阻值最大实验中滑动变阻器的作用： 改变电路中的电流，从而改变小灯泡两端的电压。 实验中，当滑片向左移动时，电流表的示数 ，电压表的示数 。灯泡的亮度怎么变化？如何测小灯泡额定功率？练习4、如图的电路中，电源电压恒定，小灯泡L标有“4V 2W”字样，变阻器R标有“20Ω 1A”字样，电压表使用0-3V量程.闭合开关后，小灯泡正常发光，变阻器接入电路的电阻为4Ω.
求：（1）电源电压是多大？
（2）灯L在此电路中使用过程中，最小实际功率是多少？6V1.125W（3）滑动变阻器消耗的最大功率多大？练习2:小灯泡的规格是”6V,3W”,S闭合后，L恰好能正常发光；S断开后，L的功率为0.75W,求:
(1)R的阻值;(2)S断开后,R消耗的功率多大?
整个电路中消耗的电功率多大?
通电2分钟,电流一共做功多少?SLR练习1、将标有6V 6W 的L1与标有6V3W的L2串联在9V的电路上,哪灯更亮些?
L1消耗的实际电功率是多少?
L1与L2两端的电压之比是多少?
通电1分钟L1有多少电能消耗?L21.5W1:290J若并联接在6V的电路中？
