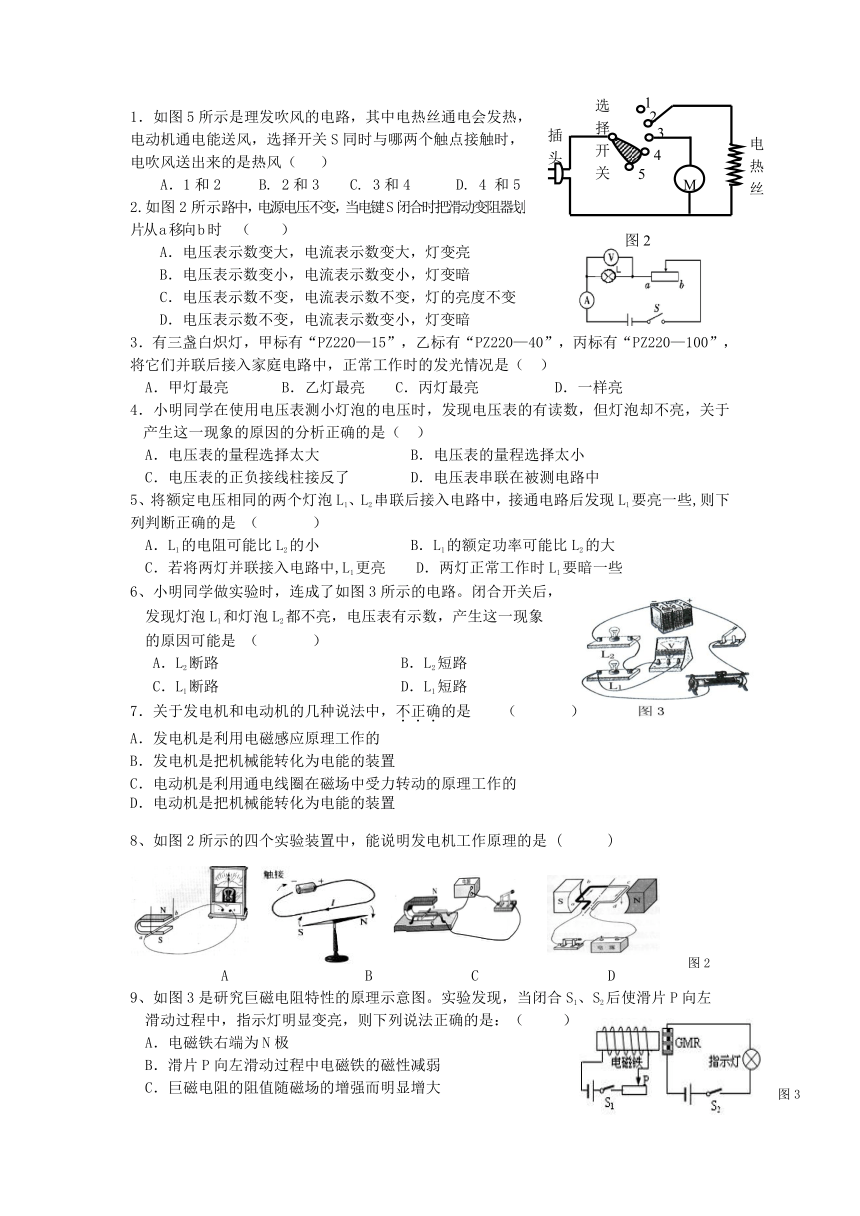

1．如图5所示是理发吹风的电路，其中电热丝通电会发热，电动机通电能送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风（ ）
A．1和2 B. 2和3 C. 3和4 D. 4 和5
2.如图2所示路中，电源电压不变，当电键S闭合时把滑动变阻器划片从a移向b时 （ ）
A．电压表示数变大，电流表示数变大，灯变亮 图5
B．电压表示数变小，电流表示数变小，灯变暗
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
3．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们并联后接入家庭电路中，正常工作时的发光情况是（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
4．小明同学在使用电压表测小灯泡的电压时，发现电压表的有读数，但灯泡却不亮，关于产生这一现象的原因的分析正确的是（ ）
A．电压表的量程选择太大 B．电压表的量程选择太小
C．电压表的正负接线柱接反了 D．电压表串联在被测电路中
5、将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些,则下列判断正确的是 （ ）
A．L1的电阻可能比L2的小 B．L1的额定功率可能比L2的大
C．若将两灯并联接入电路中,L1更亮 D．两灯正常工作时L1要暗一些
6、小明同学做实验时，连成了如图3所示的电路。闭合开关后，
发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象
的原因可能是 （ ）
A．L2断路 B．L2短路
C．L1断路 D．L1短路
7．关于发电机和电动机的几种说法中，不正确的是 （ ）
A．发电机是利用电磁感应原理工作的
B．发电机是把机械能转化为电能的装置
C．电动机是利用通电线圈在磁场中受力转动的原理工作的
D．电动机是把机械能转化为电能的装置
8、如图2所示的四个实验装置中，能说明发电机工作原理的是 ( )
A B C D
9、如图3是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左
滑动过程中，指示灯明显变亮，则下列说法正确的是：（ ）
A．电磁铁右端为N极
B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大

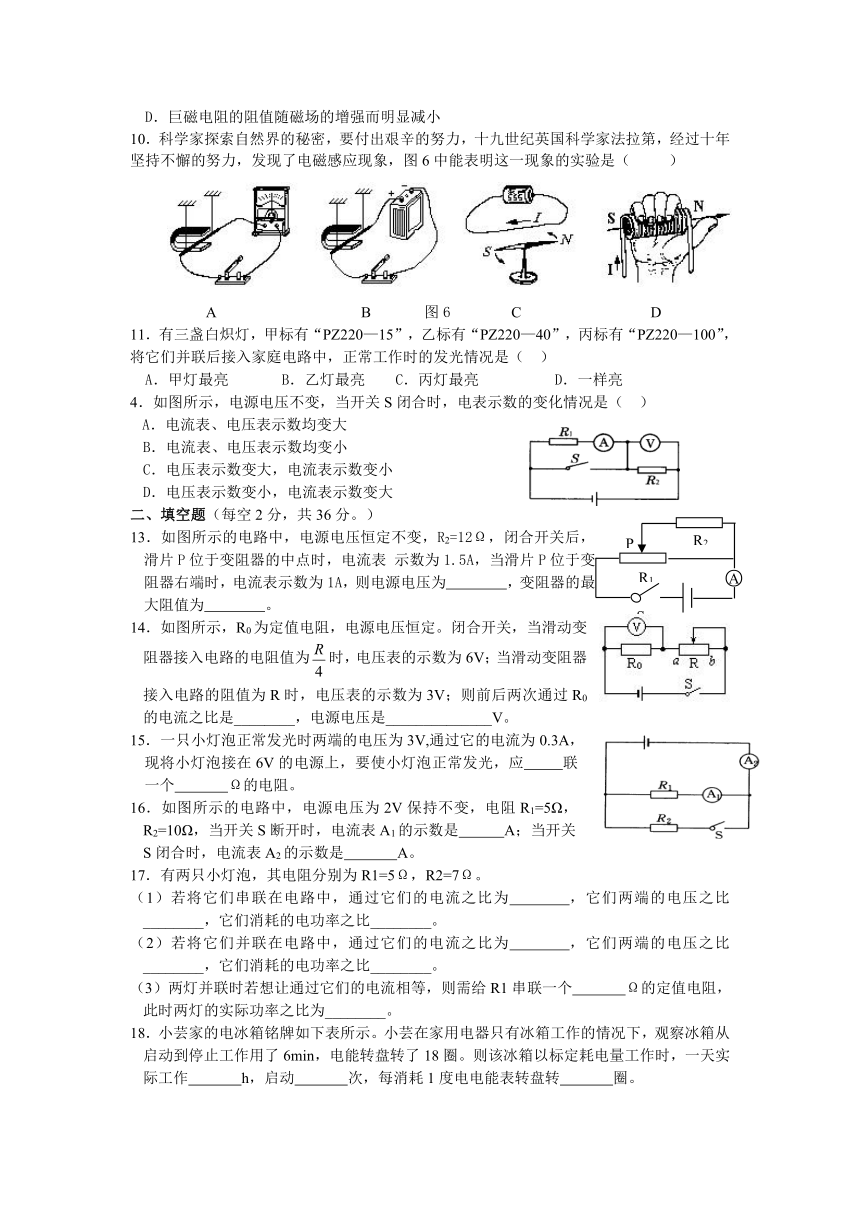

D．巨磁电阻的阻值随磁场的增强而明显减小
10．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，图6中能表明这一现象的实验是（ ）
A B 图6 C D
11．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们并联后接入家庭电路中，正常工作时的发光情况是（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
4．如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是（ ）
A．电流表、电压表示数均变大
B．电流表、电压表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
二、填空题（每空2分，共36分。）
13．如图所示的电路中，电源电压恒定不变，R2=12Ω，闭合开关后，滑片P位于变阻器的中点时，电流表 示数为1.5A，当滑片P位于变阻器右端时，电流表示数为1A，则电源电压为 ，变阻器的最大阻值为 。
14．如图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为时，电压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是________，电源电压是______________V。
15．一只小灯泡正常发光时两端的电压为3V,通过它的电流为0.3A，现将小灯泡接在6V的电源上，要使小灯泡正常发光，应 联一个 Ω的电阻。
16．如图所示的电路中，电源电压为2V保持不变，电阻R1=5Ω，R2=10Ω，当开关S断开时，电流表A1的示数是 A；当开关S闭合时，电流表A2的示数是 A。
17．有两只小灯泡，其电阻分别为R1=5Ω，R2=7Ω。
（1）若将它们串联在电路中，通过它们的电流之比为 ，它们两端的电压之比________，它们消耗的电功率之比________。
（2）若将它们并联在电路中，通过它们的电流之比为 ，它们两端的电压之比________，它们消耗的电功率之比________。
（3）两灯并联时若想让通过它们的电流相等，则需给R1串联一个 Ω的定值电阻，此时两灯的实际功率之比为________。

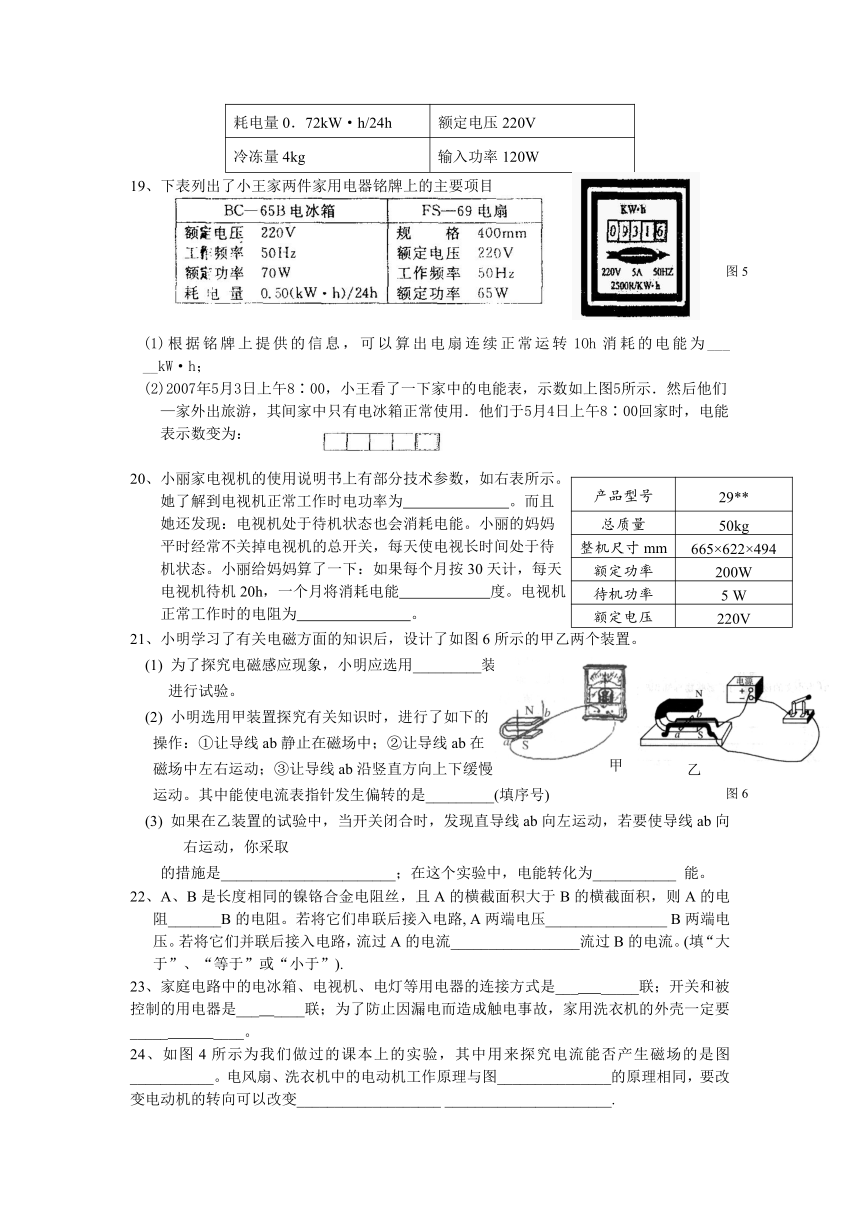

18．小芸家的电冰箱铭牌如下表所示。小芸在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6min，电能转盘转了18圈。则该冰箱以标定耗电量工作时，一天实际工作 h，启动 次，每消耗1度电电能表转盘转 圈。
耗电量0．72kW·h/24h
额定电压220V
冷冻量4kg
输入功率120W
19、下表列出了小王家两件家用电器铭牌上的主要项目
(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh消耗的电能为___ __kW·h；
(2)2007年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图5所示．然后他们—家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：
20、小丽家电视机的使用说明书上有部分技术参数，如右表所示。
她了解到电视机正常工作时电功率为 。而且
她还发现：电视机处于待机状态也会消耗电能。小丽的妈妈
平时经常不关掉电视机的总开关，每天使电视长时间处于待
机状态。小丽给妈妈算了一下：如果每个月按30天计，每天
电视机待机20h，一个月将消耗电能 度。电视机
正常工作时的电阻为 。
21、小明学习了有关电磁方面的知识后，设计了如图6所示的甲乙两个装置。
(1) 为了探究电磁感应现象，小明应选用_________装置
进行试验。
(2) 小明选用甲装置探究有关知识时，进行了如下的
操作：①让导线ab静止在磁场中；②让导线ab在
磁场中左右运动；③让导线ab沿竖直方向上下缓慢
运动。其中能使电流表指针发生偏转的是_________(填序号)
(3) 如果在乙装置的试验中，当开关闭合时，发现直导线ab向左运动，若要使导线ab向右运动，你采取
的措施是_______________________；在这个实验中，电能转化为___________ 能。
22、A、B是长度相同的镍铬合金电阻丝，且A的横截面积大于B的横截面积，则A的电阻_______B的电阻。若将它们串联后接入电路, A两端电压________________ B两端电压。若将它们并联后接入电路，流过A的电流_________________流过B的电流。(填“大于”、“等于”或“小于”).
23、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是___ _____联；开关和被控制的用电器是___ ____联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要_____ ____。

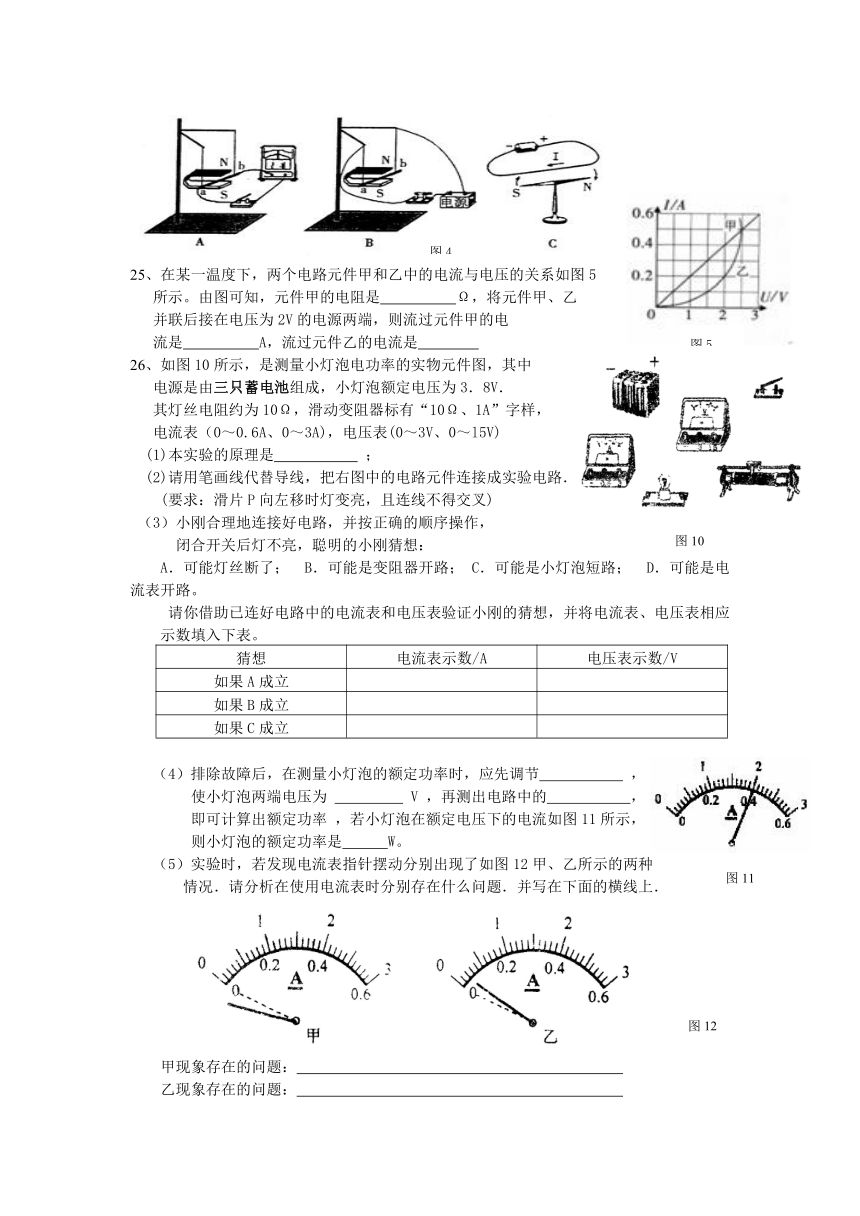

24、如图4所示为我们做过的课本上的实验，其中用来探究电流能否产生磁场的是图___________。电风扇、洗衣机中的电动机工作原理与图_______________的原理相同，要改变电动机的转向可以改变___________________ ______________________.
25、在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图5
所示。由图可知，元件甲的电阻是 Ω，将元件甲、乙
并联后接在电压为2V的电源两端，则流过元件甲的电
流是 A，流过元件乙的电流是
26、如图10所示，是测量小灯泡电功率的实物元件图，其中
电源是由三只蓄电池组成，小灯泡额定电压为3．8V．
其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，
电流表（0～0.6A、0～3A)，电压表(0～3V、0～l5V)
(1)本实验的原理是 ；
(2)请用笔画线代替导线，把右图中的电路元件连接成实验电路．
(要求：滑片P向左移时灯变亮，且连线不得交叉)
（3）小刚合理地连接好电路，并按正确的顺序操作，
闭合开关后灯不亮，聪明的小刚猜想：
A．可能灯丝断了； B．可能是变阻器开路； C．可能是小灯泡短路； D．可能是电流表开路。
请你借助已连好电路中的电流表和电压表验证小刚的猜想，并将电流表、电压表相应示数填入下表。
猜想
电流表示数/A
电压表示数/V
如果A成立
如果B成立
如果C成立
（4）排除故障后，在测量小灯泡的额定功率时，应先调节 ，
使小灯泡两端电压为 V ，再测出电路中的 ，
即可计算出额定功率 ，若小灯泡在额定电压下的电流如图11所示，
则小灯泡的额定功率是 W。
（5）实验时，若发现电流表指针摆动分别出现了如图12甲、乙所示的两种
情况．请分析在使用电流表时分别存在什么问题．并写在下面的横线上．
甲现象存在的问题：
乙现象存在的问题：
27、在“测定小灯泡的电功率”的实验中，提供的实验器材如图13所示，其中小灯泡的额定电压为3.8V，电源是由三节新干电池组成的串联电池组。
（1）在虚线方框内画出实验的电路图；
（2）用笔画线代替导线，把图中的实物连成实验电路；
（3）连线过程中，开关应该是___ __的，合上开关前滑动变阻器的滑片P应置于__ ____端；
（4）闭合开关，发现电压表示数为2.5V，为使灯泡正常工作，滑片P应向___ ____端滑动；
（5）为了测小灯泡的额定功率，这时应动手调节_____ ___，同时眼睛应注意观察________________，直
到灯泡正常工作，如灯泡正常工作时电流表的示数如图14所示，则通过小灯泡的电流为__________，
小灯泡的额定功率为__________；
（6）在实验过程中，有三个实验小组发现了不同的实验现象，现记录在下列表格内，请帮助他们分析原因。（三个实验小组用的小灯泡是同一规格的）
实验
小组
实验中出现的现象
原因
小灯泡
的亮暗
电流表
示数/A
电压表
示数/V
1
不亮
0
4.5
2
很亮
0.42
4.2
3
不亮
0.45
0
计算题
28．（7分）如图所示，电源电压12V且保持不变，电阻R1=20Ω。求：
（1）当开关S闭合，滑动变阻器滑片P位于中点时，电压表示数为8Ｖ，那么滑动变阻器的最大阻值是多少？
（2）当滑片P在B端时，电压表和电流表的示数各是多大？
29．（9分）在如图所示的电路中，电源电压为9V且保持不变，电流表的量程为
“0～0.6A”，电压表的量程为“0～15V”，小灯泡上标有“6V 6W”字样，灯泡中通过的电流随电压变化的变化关系如图乙所示，求：
灯泡正常发光时的电流？
当电流表示数为0.4A时，电压表的示数？
为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率？
30、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求： （1）灯泡正常发光时的电阻？ （2）灯泡正常发光时通过它的电流？ （3）1KW·h电可供此灯泡正常工作长时间？
（4）若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？
31、学校课外活动小组为检测某小灯泡而设计如图14所示的电路，小灯泡上标有“3V 0.3A”的字样，滑
动变阻器R0上标有“25Ω 1A”的字样，电流表量程为0～0.6A。则
（1）该小灯泡正常工作时的电阻是多少？
（2）若A、B之间的电压为6V，小灯泡正常工作，滑动变阻器R0接入
电路的阻值应该多大？滑动变阻器R0消耗的功率是多少？
32.（5分）一天,小明注意到家中的灯泡比平时亮,猜想可能是电压超过了220V,但家中没有电压表怎样才能证实自己的猜想是正确的呢？小明冥思苦想，终于想出了方法,他做了如下实验:关闭家中其他所有用电器,只开了一盏“220V，100W”的电灯，观察到家中标有“3000R/KWh”字样的电能表在20 min内转盘转了121 转。求：
（1）这盏电灯的电阻多大？
（2）这盏电灯在20 min内，消耗的电能是多少？
（3）小明家此时的实际电压是多少？
B 2.B 3.C 4.D 5.D 6.C 7.D 8.A 9 C 10. A 11.C 12.D
二、填空题
13、4V，4Ω；14、2：1，9V；15、串，10Ω；16、0．4A，0．6A；
17、（1）1：1，5：7，5：7；（2）7：5，1：1，7：5（3）2，5：7
18、6h,60次，1500圈
（1）0.65； （2）09321
20、200W；3；242Ω。
(1)甲； (2) ② ；(3) 对调磁体两极(或改变电流方向)； 机械。
22、小于；小于；大于。 23、并；串；接地线（或接地）。
24、C；B；电动机电流方向或磁场方向。
25、5；0.4；0.2。
26、（1）P=UI； （2）电路连接图略；
（3）
猜想
电流表示数/A
电压表示数/V
如果A成立
0
6
如果B成立
0
0
如果C成立
有读数
0
（4）滑动变阻器； 3.8； 电流； 1.52。
（5）甲现象存在的问题： 电流表的正、负接线柱接反了
乙现象存在的问题： 电流表的量程选择得太大
27、（1）、（2）图略； （3）断开； B（或右）；（4）A（或左）； （5）变阻器的滑片位置； 电压表的示数； 0.38A；1.44W；
实验
小组
实验中出现的现象
原因
小灯泡
的亮暗
电流表
示数/A
电压表
示数/V
1
不亮
0
4.5
小灯泡断路
2
很亮
0.42
4.2
滑动变阻器短路或阻值太小
3
不亮
0.45
0
小灯泡被短路
28．解：（1）当开关S闭合，滑动变阻器滑片P位于中点时，R1两端电压为
电路中的电流为
滑动变阻器的最大阻值是R2
R2= 80Ω
（2）当滑片P在B端时，电流表的示数为I
电压表示数为
29．解：（1）灯泡正常发光时的电流
（2） 当电流表示数为0.4A时，由图乙可得出灯泡两端电压
电压表的示数为
(3) 为了保证电路安全，电路中的电流最大为0.6A，当电路中的电流为0.6A时灯泡两端的电压由乙图可知为
滑动变阻器两端的电压
滑动变阻器接入电路中的最小阻值
此时电路消耗的总功率
30、解：（1）∵P=UI=U2/R ∴R=U2/P=（220V）2/40w =1210Ω
（2）∵P=UI ∴I=P/U=40w/220V=0.18A.
（3）∵W=1KW·h P=40W=0.04kw 而P=W/t ∴t=W/P=25h
(4) ∵U实=200V R=1210Ω ∴P实= U2实/R=(200V)2/1210Ω=33.05W 灯泡变暗.
答：略
31、解：（1）该小灯泡的电阻是R===10Ω
（2）小灯泡正常工作时，电路中电流为I=0.3A
此时电路的总电阻R总===20Ω
∴滑动变阻器R0接入电路的阻值R0=20Ω―10Ω=10Ω
小灯泡正常工作时，滑动变阻器R0消耗的功率
P0=I2R0=(0.3A)2 ?10Ω=0.9W
32．（1）484Ω； （2）1.452×105 J；（3）242 V

A．1和2 B. 2和3 C. 3和4 D. 4 和5
2.如图2所示路中，电源电压不变，当电键S闭合时把滑动变阻器划片从a移向b时 （ ）
A．电压表示数变大，电流表示数变大，灯变亮 图5
B．电压表示数变小，电流表示数变小，灯变暗
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
3．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们并联后接入家庭电路中，正常工作时的发光情况是（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
4．小明同学在使用电压表测小灯泡的电压时，发现电压表的有读数，但灯泡却不亮，关于产生这一现象的原因的分析正确的是（ ）
A．电压表的量程选择太大 B．电压表的量程选择太小
C．电压表的正负接线柱接反了 D．电压表串联在被测电路中
5、将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些,则下列判断正确的是 （ ）
A．L1的电阻可能比L2的小 B．L1的额定功率可能比L2的大
C．若将两灯并联接入电路中,L1更亮 D．两灯正常工作时L1要暗一些
6、小明同学做实验时，连成了如图3所示的电路。闭合开关后，
发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象
的原因可能是 （ ）
A．L2断路 B．L2短路
C．L1断路 D．L1短路
7．关于发电机和电动机的几种说法中，不正确的是 （ ）
A．发电机是利用电磁感应原理工作的
B．发电机是把机械能转化为电能的装置
C．电动机是利用通电线圈在磁场中受力转动的原理工作的
D．电动机是把机械能转化为电能的装置
8、如图2所示的四个实验装置中，能说明发电机工作原理的是 ( )
A B C D
9、如图3是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左
滑动过程中，指示灯明显变亮，则下列说法正确的是：（ ）
A．电磁铁右端为N极
B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大
D．巨磁电阻的阻值随磁场的增强而明显减小
10．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，图6中能表明这一现象的实验是（ ）
A B 图6 C D
11．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们并联后接入家庭电路中，正常工作时的发光情况是（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
4．如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是（ ）
A．电流表、电压表示数均变大
B．电流表、电压表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
二、填空题（每空2分，共36分。）
13．如图所示的电路中，电源电压恒定不变，R2=12Ω，闭合开关后，滑片P位于变阻器的中点时，电流表 示数为1.5A，当滑片P位于变阻器右端时，电流表示数为1A，则电源电压为 ，变阻器的最大阻值为 。
14．如图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为时，电压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是________，电源电压是______________V。
15．一只小灯泡正常发光时两端的电压为3V,通过它的电流为0.3A，现将小灯泡接在6V的电源上，要使小灯泡正常发光，应 联一个 Ω的电阻。
16．如图所示的电路中，电源电压为2V保持不变，电阻R1=5Ω，R2=10Ω，当开关S断开时，电流表A1的示数是 A；当开关S闭合时，电流表A2的示数是 A。
17．有两只小灯泡，其电阻分别为R1=5Ω，R2=7Ω。
（1）若将它们串联在电路中，通过它们的电流之比为 ，它们两端的电压之比________，它们消耗的电功率之比________。
（2）若将它们并联在电路中，通过它们的电流之比为 ，它们两端的电压之比________，它们消耗的电功率之比________。
（3）两灯并联时若想让通过它们的电流相等，则需给R1串联一个 Ω的定值电阻，此时两灯的实际功率之比为________。
18．小芸家的电冰箱铭牌如下表所示。小芸在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6min，电能转盘转了18圈。则该冰箱以标定耗电量工作时，一天实际工作 h，启动 次，每消耗1度电电能表转盘转 圈。
耗电量0．72kW·h/24h
额定电压220V
冷冻量4kg
输入功率120W
19、下表列出了小王家两件家用电器铭牌上的主要项目
(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh消耗的电能为___ __kW·h；
(2)2007年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图5所示．然后他们—家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：
20、小丽家电视机的使用说明书上有部分技术参数，如右表所示。
她了解到电视机正常工作时电功率为 。而且
她还发现：电视机处于待机状态也会消耗电能。小丽的妈妈
平时经常不关掉电视机的总开关，每天使电视长时间处于待
机状态。小丽给妈妈算了一下：如果每个月按30天计，每天
电视机待机20h，一个月将消耗电能 度。电视机
正常工作时的电阻为 。
21、小明学习了有关电磁方面的知识后，设计了如图6所示的甲乙两个装置。
(1) 为了探究电磁感应现象，小明应选用_________装置
进行试验。
(2) 小明选用甲装置探究有关知识时，进行了如下的
操作：①让导线ab静止在磁场中；②让导线ab在
磁场中左右运动；③让导线ab沿竖直方向上下缓慢
运动。其中能使电流表指针发生偏转的是_________(填序号)
(3) 如果在乙装置的试验中，当开关闭合时，发现直导线ab向左运动，若要使导线ab向右运动，你采取
的措施是_______________________；在这个实验中，电能转化为___________ 能。
22、A、B是长度相同的镍铬合金电阻丝，且A的横截面积大于B的横截面积，则A的电阻_______B的电阻。若将它们串联后接入电路, A两端电压________________ B两端电压。若将它们并联后接入电路，流过A的电流_________________流过B的电流。(填“大于”、“等于”或“小于”).
23、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是___ _____联；开关和被控制的用电器是___ ____联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要_____ ____。
24、如图4所示为我们做过的课本上的实验，其中用来探究电流能否产生磁场的是图___________。电风扇、洗衣机中的电动机工作原理与图_______________的原理相同，要改变电动机的转向可以改变___________________ ______________________.
25、在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图5
所示。由图可知，元件甲的电阻是 Ω，将元件甲、乙
并联后接在电压为2V的电源两端，则流过元件甲的电
流是 A，流过元件乙的电流是
26、如图10所示，是测量小灯泡电功率的实物元件图，其中
电源是由三只蓄电池组成，小灯泡额定电压为3．8V．
其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，
电流表（0～0.6A、0～3A)，电压表(0～3V、0～l5V)
(1)本实验的原理是 ；
(2)请用笔画线代替导线，把右图中的电路元件连接成实验电路．
(要求：滑片P向左移时灯变亮，且连线不得交叉)
（3）小刚合理地连接好电路，并按正确的顺序操作，
闭合开关后灯不亮，聪明的小刚猜想：
A．可能灯丝断了； B．可能是变阻器开路； C．可能是小灯泡短路； D．可能是电流表开路。
请你借助已连好电路中的电流表和电压表验证小刚的猜想，并将电流表、电压表相应示数填入下表。
猜想
电流表示数/A
电压表示数/V
如果A成立
如果B成立
如果C成立
（4）排除故障后，在测量小灯泡的额定功率时，应先调节 ，
使小灯泡两端电压为 V ，再测出电路中的 ，
即可计算出额定功率 ，若小灯泡在额定电压下的电流如图11所示，
则小灯泡的额定功率是 W。
（5）实验时，若发现电流表指针摆动分别出现了如图12甲、乙所示的两种
情况．请分析在使用电流表时分别存在什么问题．并写在下面的横线上．
甲现象存在的问题：
乙现象存在的问题：
27、在“测定小灯泡的电功率”的实验中，提供的实验器材如图13所示，其中小灯泡的额定电压为3.8V，电源是由三节新干电池组成的串联电池组。
（1）在虚线方框内画出实验的电路图；
（2）用笔画线代替导线，把图中的实物连成实验电路；
（3）连线过程中，开关应该是___ __的，合上开关前滑动变阻器的滑片P应置于__ ____端；
（4）闭合开关，发现电压表示数为2.5V，为使灯泡正常工作，滑片P应向___ ____端滑动；
（5）为了测小灯泡的额定功率，这时应动手调节_____ ___，同时眼睛应注意观察________________，直
到灯泡正常工作，如灯泡正常工作时电流表的示数如图14所示，则通过小灯泡的电流为__________，
小灯泡的额定功率为__________；
（6）在实验过程中，有三个实验小组发现了不同的实验现象，现记录在下列表格内，请帮助他们分析原因。（三个实验小组用的小灯泡是同一规格的）
实验
小组
实验中出现的现象
原因
小灯泡
的亮暗
电流表
示数/A
电压表
示数/V
1
不亮
0
4.5
2
很亮
0.42
4.2
3
不亮
0.45
0
计算题
28．（7分）如图所示，电源电压12V且保持不变，电阻R1=20Ω。求：
（1）当开关S闭合，滑动变阻器滑片P位于中点时，电压表示数为8Ｖ，那么滑动变阻器的最大阻值是多少？
（2）当滑片P在B端时，电压表和电流表的示数各是多大？
29．（9分）在如图所示的电路中，电源电压为9V且保持不变，电流表的量程为
“0～0.6A”，电压表的量程为“0～15V”，小灯泡上标有“6V 6W”字样，灯泡中通过的电流随电压变化的变化关系如图乙所示，求：
灯泡正常发光时的电流？
当电流表示数为0.4A时，电压表的示数？
为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率？
30、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求： （1）灯泡正常发光时的电阻？ （2）灯泡正常发光时通过它的电流？ （3）1KW·h电可供此灯泡正常工作长时间？
（4）若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？
31、学校课外活动小组为检测某小灯泡而设计如图14所示的电路，小灯泡上标有“3V 0.3A”的字样，滑
动变阻器R0上标有“25Ω 1A”的字样，电流表量程为0～0.6A。则
（1）该小灯泡正常工作时的电阻是多少？
（2）若A、B之间的电压为6V，小灯泡正常工作，滑动变阻器R0接入
电路的阻值应该多大？滑动变阻器R0消耗的功率是多少？
32.（5分）一天,小明注意到家中的灯泡比平时亮,猜想可能是电压超过了220V,但家中没有电压表怎样才能证实自己的猜想是正确的呢？小明冥思苦想，终于想出了方法,他做了如下实验:关闭家中其他所有用电器,只开了一盏“220V，100W”的电灯，观察到家中标有“3000R/KWh”字样的电能表在20 min内转盘转了121 转。求：
（1）这盏电灯的电阻多大？
（2）这盏电灯在20 min内，消耗的电能是多少？
（3）小明家此时的实际电压是多少？
B 2.B 3.C 4.D 5.D 6.C 7.D 8.A 9 C 10. A 11.C 12.D
二、填空题
13、4V，4Ω；14、2：1，9V；15、串，10Ω；16、0．4A，0．6A；
17、（1）1：1，5：7，5：7；（2）7：5，1：1，7：5（3）2，5：7
18、6h,60次，1500圈
（1）0.65； （2）09321
20、200W；3；242Ω。
(1)甲； (2) ② ；(3) 对调磁体两极(或改变电流方向)； 机械。
22、小于；小于；大于。 23、并；串；接地线（或接地）。
24、C；B；电动机电流方向或磁场方向。
25、5；0.4；0.2。
26、（1）P=UI； （2）电路连接图略；
（3）
猜想
电流表示数/A
电压表示数/V
如果A成立
0
6
如果B成立
0
0
如果C成立
有读数
0
（4）滑动变阻器； 3.8； 电流； 1.52。
（5）甲现象存在的问题： 电流表的正、负接线柱接反了
乙现象存在的问题： 电流表的量程选择得太大
27、（1）、（2）图略； （3）断开； B（或右）；（4）A（或左）； （5）变阻器的滑片位置； 电压表的示数； 0.38A；1.44W；
实验
小组
实验中出现的现象
原因
小灯泡
的亮暗
电流表
示数/A
电压表
示数/V
1
不亮
0
4.5
小灯泡断路
2
很亮
0.42
4.2
滑动变阻器短路或阻值太小
3
不亮
0.45
0
小灯泡被短路
28．解：（1）当开关S闭合，滑动变阻器滑片P位于中点时，R1两端电压为
电路中的电流为
滑动变阻器的最大阻值是R2
R2= 80Ω
（2）当滑片P在B端时，电流表的示数为I
电压表示数为
29．解：（1）灯泡正常发光时的电流
（2） 当电流表示数为0.4A时，由图乙可得出灯泡两端电压
电压表的示数为
(3) 为了保证电路安全，电路中的电流最大为0.6A，当电路中的电流为0.6A时灯泡两端的电压由乙图可知为
滑动变阻器两端的电压
滑动变阻器接入电路中的最小阻值
此时电路消耗的总功率
30、解：（1）∵P=UI=U2/R ∴R=U2/P=（220V）2/40w =1210Ω
（2）∵P=UI ∴I=P/U=40w/220V=0.18A.
（3）∵W=1KW·h P=40W=0.04kw 而P=W/t ∴t=W/P=25h
(4) ∵U实=200V R=1210Ω ∴P实= U2实/R=(200V)2/1210Ω=33.05W 灯泡变暗.
答：略
31、解：（1）该小灯泡的电阻是R===10Ω
（2）小灯泡正常工作时，电路中电流为I=0.3A
此时电路的总电阻R总===20Ω
∴滑动变阻器R0接入电路的阻值R0=20Ω―10Ω=10Ω
小灯泡正常工作时，滑动变阻器R0消耗的功率
P0=I2R0=(0.3A)2 ?10Ω=0.9W
32．（1）484Ω； （2）1.452×105 J；（3）242 V
