17.2欧姆定律 的应用

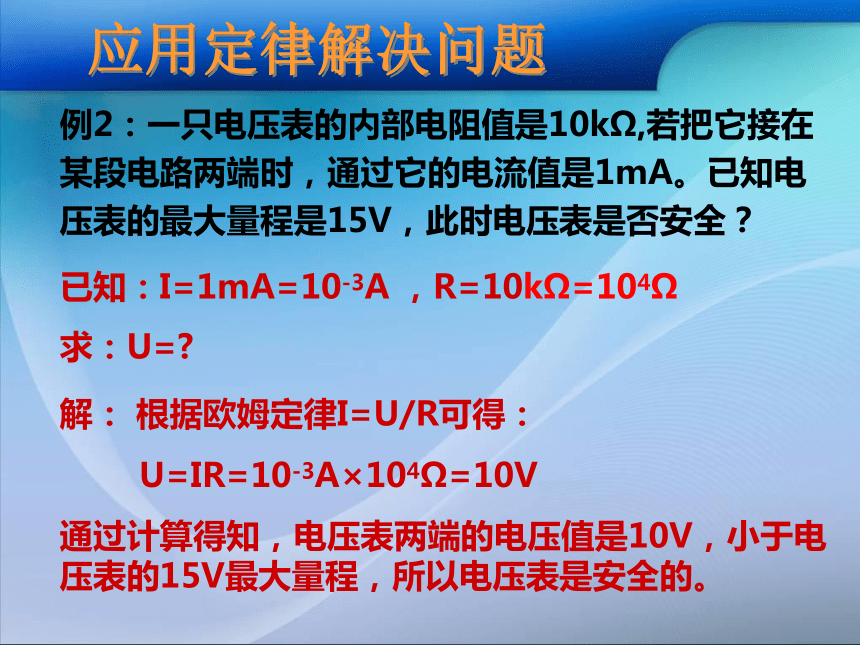

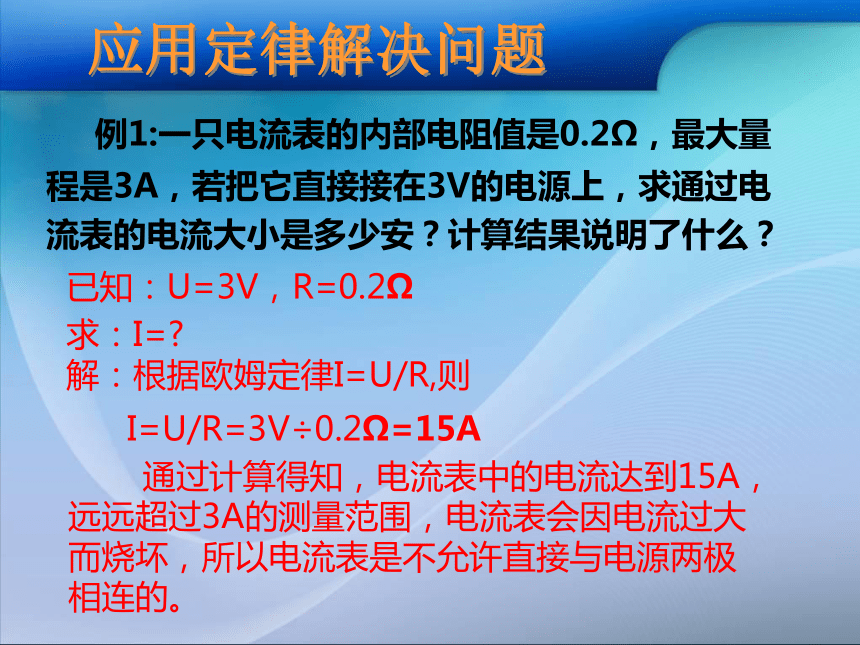

课件14张PPT。欧姆定律的应用 第十七章 应用定律解决问题 例1:一只电流表的内部电阻值是0.2Ω，最大量程是3A，若把它直接接在3V的电源上，求通过电流表的电流大小是多少安？计算结果说明了什么？已知：U=3V，R=0.2Ω求：I=?解：根据欧姆定律I=U/R,则I=U/R=3V÷0.2Ω=15A 通过计算得知，电流表中的电流达到15A，远远超过3A的测量范围，电流表会因电流过大而烧坏，所以电流表是不允许直接与电源两极相连的。例2：一只电压表的内部电阻值是10kΩ,若把它接在某段电路两端时，通过它的电流值是1mA。已知电压表的最大量程是15V，此时电压表是否安全？已知：I=1mA=10-3A ，R=10kΩ=104Ω
求：U=?
解： 根据欧姆定律I=U/R可得：
U=IR=10-3A×104Ω=10V

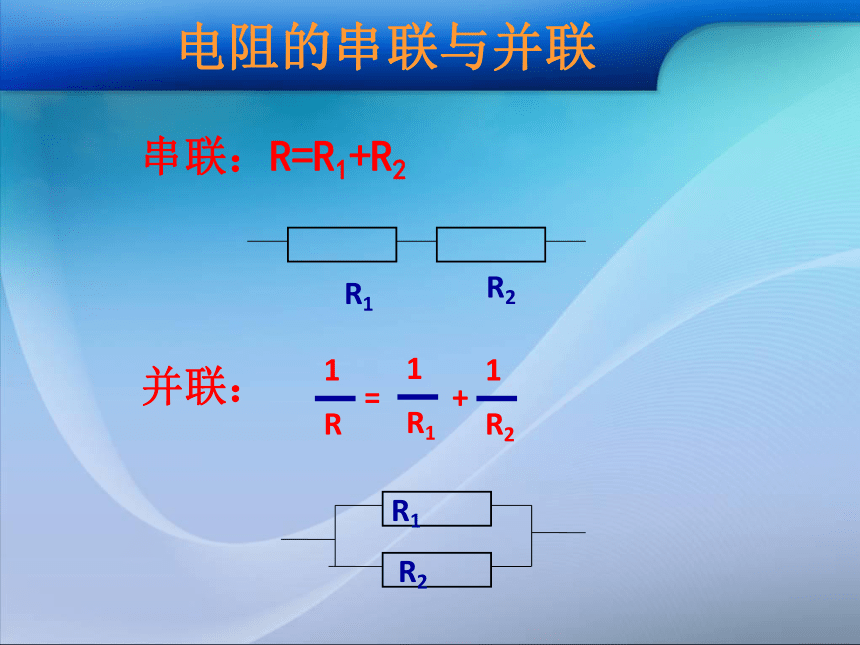

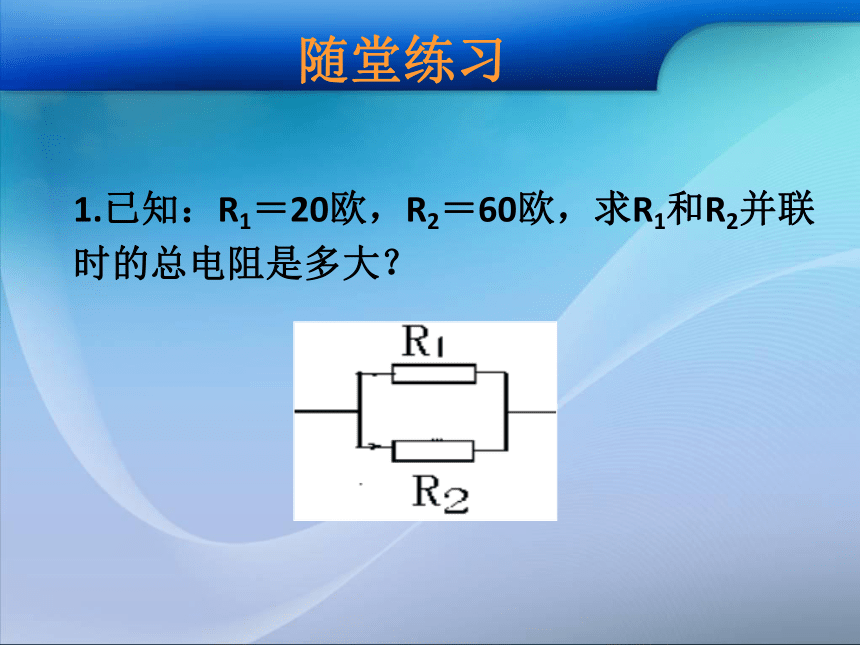

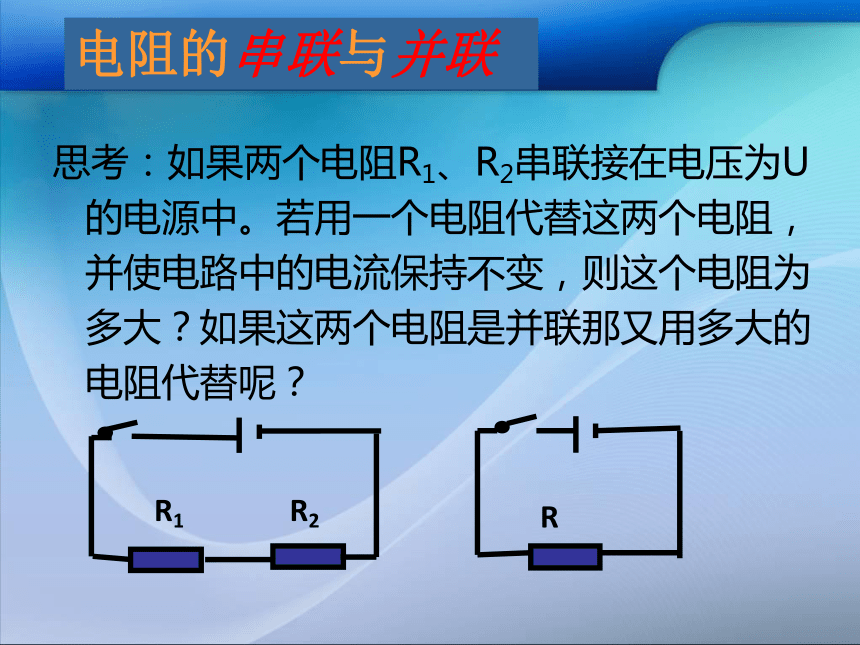

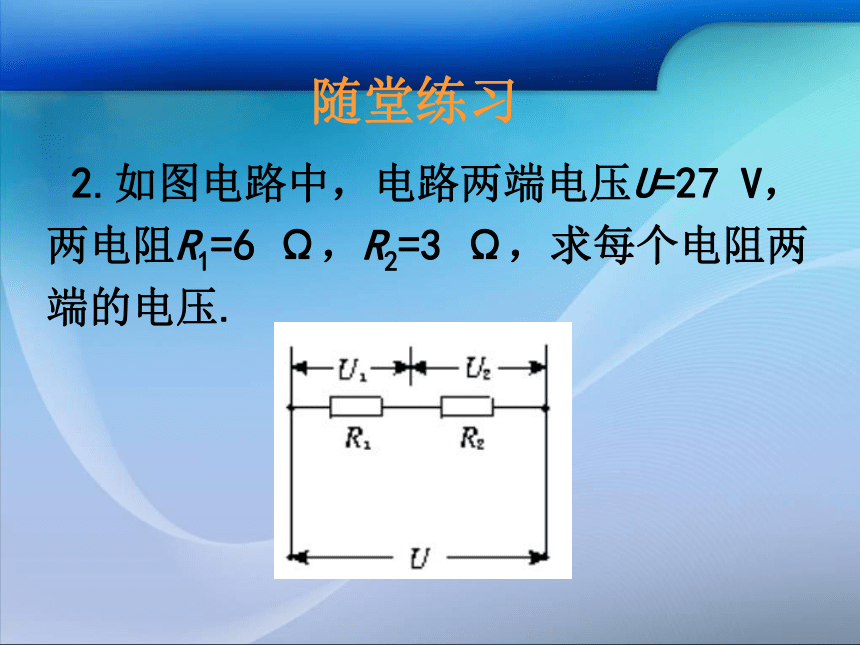

通过计算得知，电压表两端的电压值是10V，小于电压表的15V最大量程，所以电压表是安全的。应用定律解决问题电阻的串联与并联思考：如果两个电阻R1、R2串联接在电压为U的电源中。若用一个电阻代替这两个电阻，并使电路中的电流保持不变，则这个电阻为多大？如果这两个电阻是并联那又用多大的电阻代替呢？ 电阻的串联与并联串联：R=R1+R2并联：R1R2R1R21.已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？随堂练习2.如图电路中，电路两端电压U=27 V，两电阻R1=6 Ω，R2=3 Ω，求每个电阻两端的电压.随堂练习电流与电压分配关系1、串联电路的电压分配2、并联电路的电流分配3.有两个电阻，R1=3Ω, R2=9Ω，把它们串联后接到电路中，它们的总电阻是 ，通过它们的电流比I1:I2 = ，它们两端的电压之比U1 :U2 = 。12Ω1:11:3随堂练习4．导体两端电压为3V时，通过它的电流是
0.6A，如果使导体两端电压增加到6V，
那么该导体的电阻是（ ） ．
A．1.8 B．5
C．10 D．15 随堂练习Ω B例3:如图所示，电源电压为6V，闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求：
（1）电压表V2的示数；
（2）R1、R2的阻值。例4:在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，求：
（1）电源电压U；
（2）电阻R2的阻值。5.一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？随堂练习再见！
