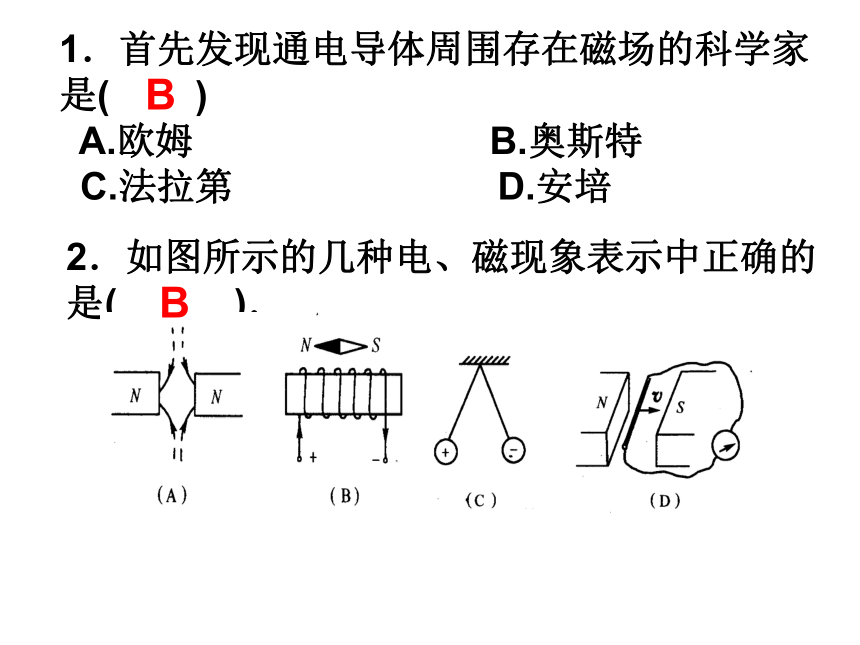

课件49张PPT。第四章考题预测1．首先发现通电导体周围存在磁场的科学家 是( )
A.欧姆 B.奥斯特

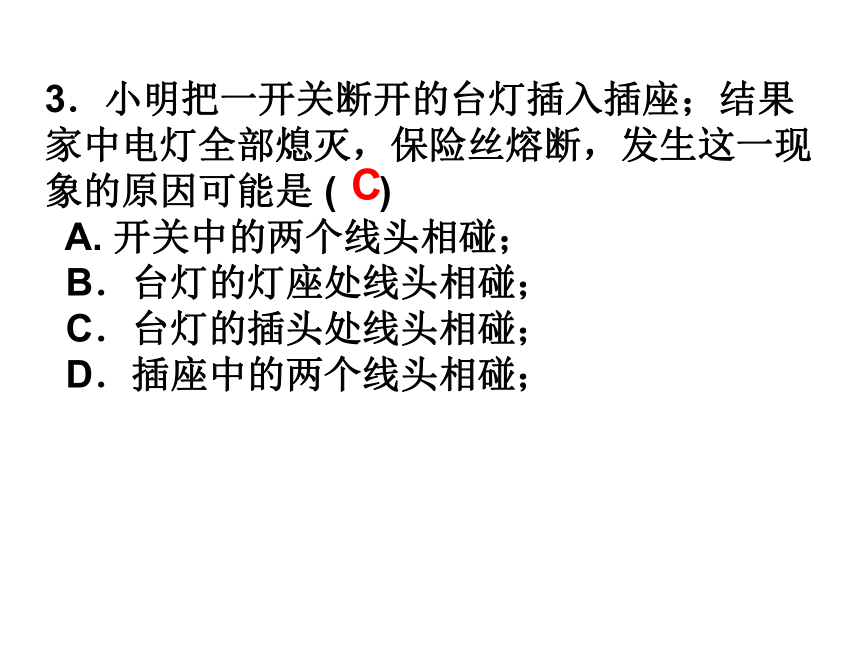

C.法拉第 D.安培2．如图所示的几种电、磁现象表示中正确的是( )．BB3．小明把一开关断开的台灯插入插座；结果家中电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 ( )
A. 开关中的两个线头相碰；
B．台灯的灯座处线头相碰；
C．台灯的插头处线头相碰；

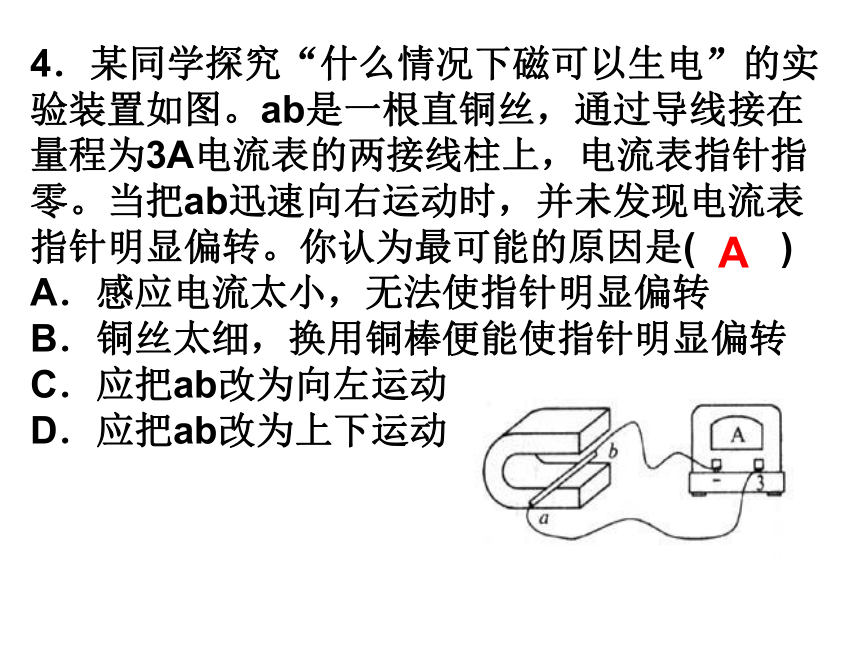

D．插座中的两个线头相碰；C4．某同学探究“什么情况下磁可以生电”的实验装置如图。ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。当把ab迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是( )
A．感应电流太小，无法使指针明显偏转
B．铜丝太细，换用铜棒便能使指针明显偏转
C．应把ab改为向左运动

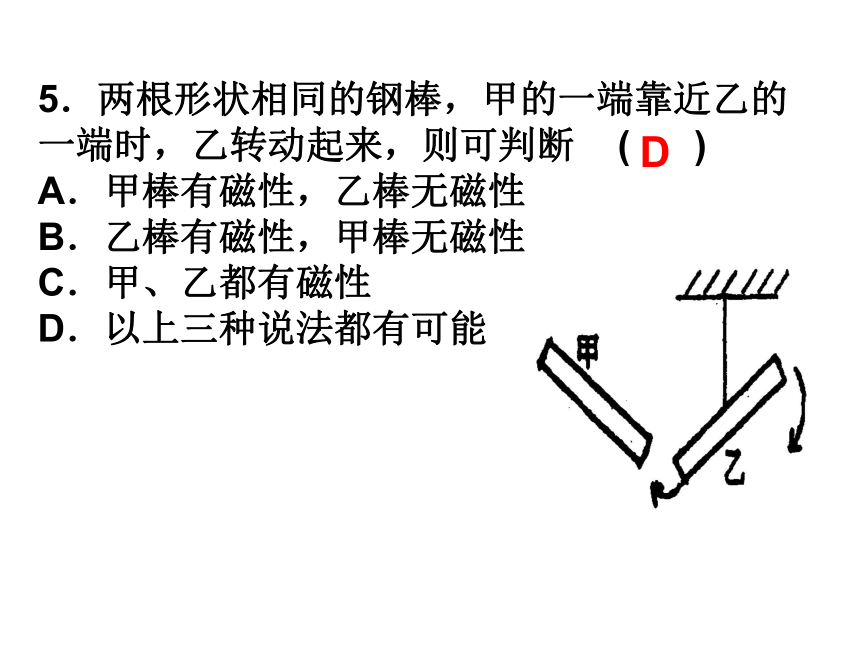

D．应把ab改为上下运动A5．两根形状相同的钢棒，甲的一端靠近乙的一端时，乙转动起来，则可判断 ( )
A．甲棒有磁性，乙棒无磁性
B．乙棒有磁性，甲棒无磁性
C．甲、乙都有磁性
D．以上三种说法都有可能D6．在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障现象及其可能原因如下表所示这项故障现象的可能原因可以概括为 ( )．
现象故障可能原因检修方法 灯泡不亮
1．灯泡的灯丝断了换新灯泡
2．灯头内的电线断了换新线并接好
3．开关等处的接线松动检查加固
4．熔丝熔断更换熔丝

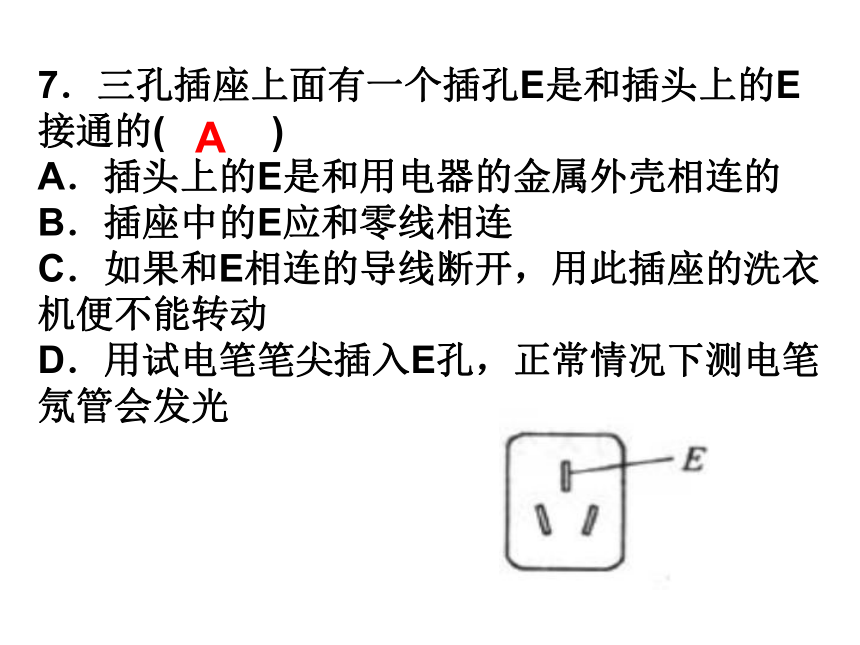

A．电路中出现短路 B．电路中出现断路 C．并联接成串联 D．供电电压偏低B7．三孔插座上面有一个插孔E是和插头上的E接通的( )
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动

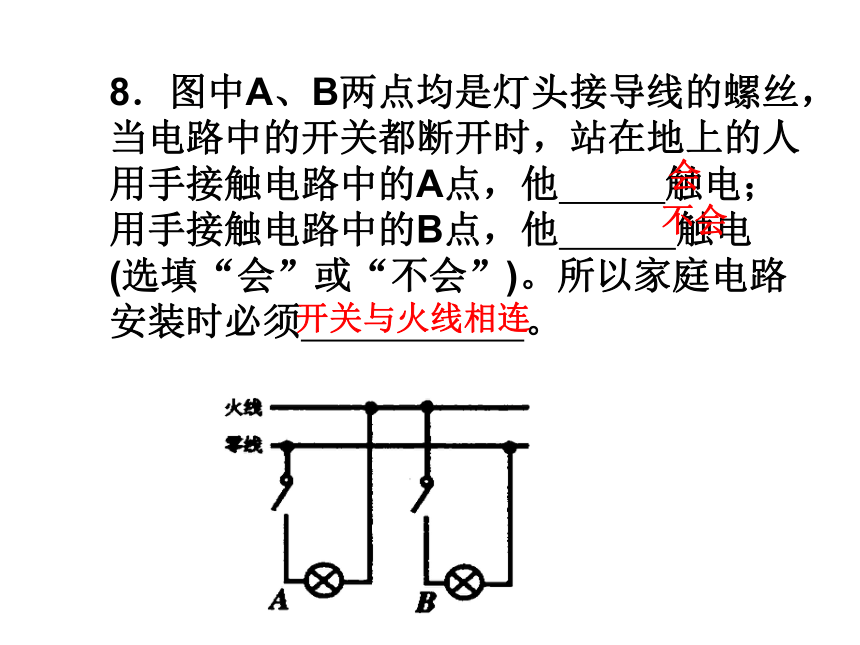

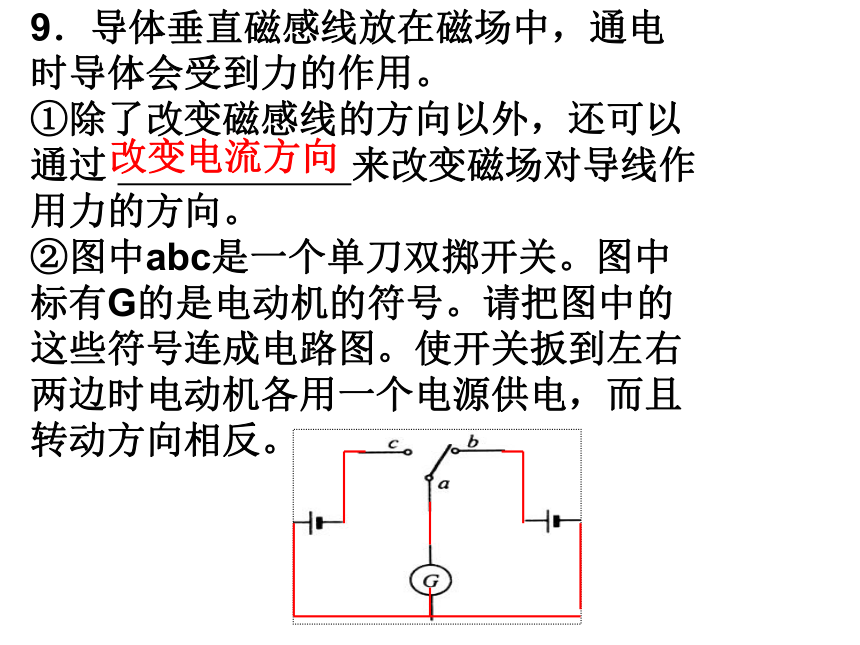

D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光 A8．图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他 触电；用手接触电路中的B点，他 触电(选填“会”或“不会”)。所以家庭电路安装时必须 。会不会开关与火线相连9．导体垂直磁感线放在磁场中，通电时导体会受到力的作用。
①除了改变磁感线的方向以外，还可以通过 来改变磁场对导线作用力的方向。

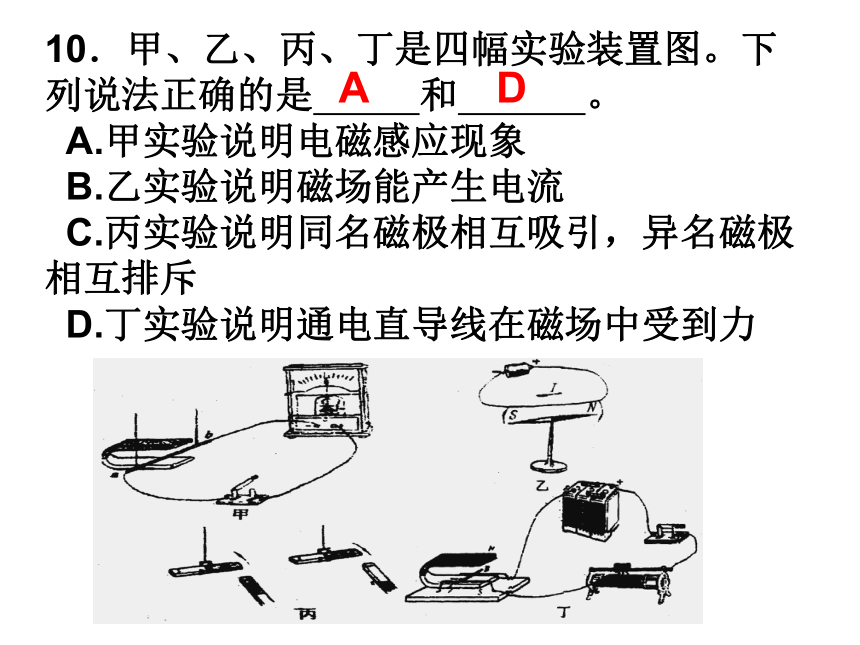

②图中abc是一个单刀双掷开关。图中标有G的是电动机的符号。请把图中的这些符号连成电路图。使开关扳到左右两边时电动机各用一个电源供电，而且转动方向相反。改变电流方向10．甲、乙、丙、丁是四幅实验装置图。下列说法正确的是 和 。
A.甲实验说明电磁感应现象
B.乙实验说明磁场能产生电流
C.丙实验说明同名磁极相互吸引，异名磁极相互排斥

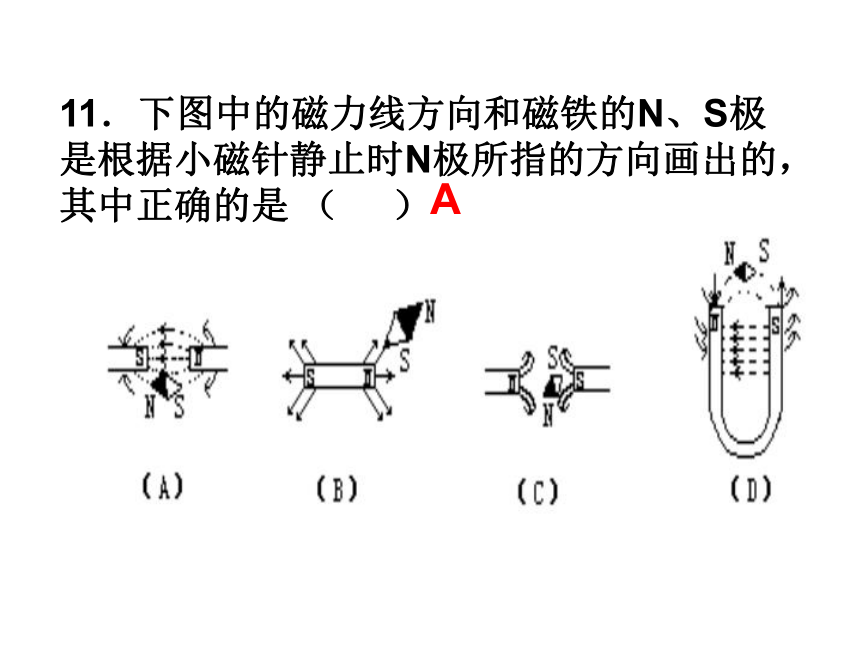

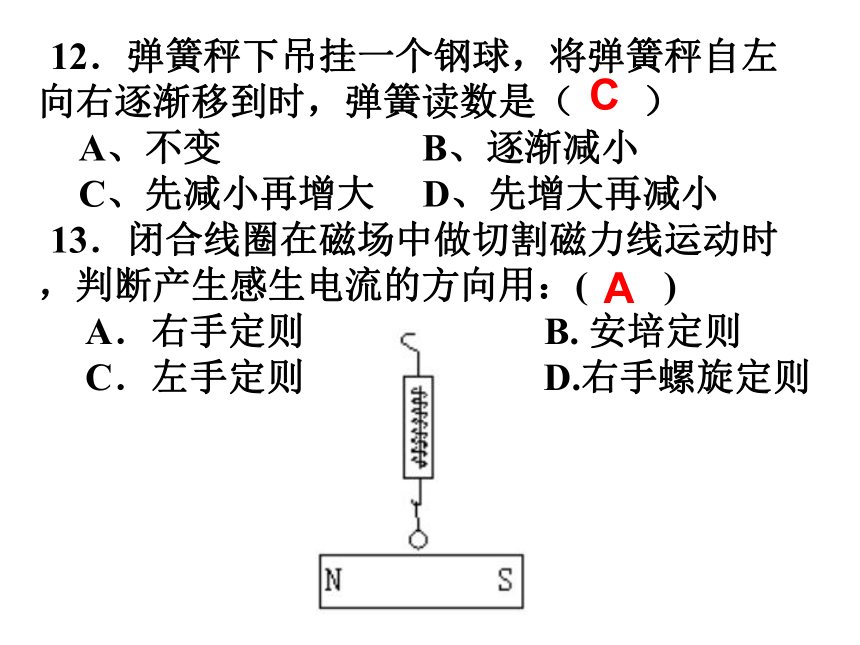

D.丁实验说明通电直导线在磁场中受到力AD11．下图中的磁力线方向和磁铁的N、S极是根据小磁针静止时N极所指的方向画出的，其中正确的是 （ ）A12．弹簧秤下吊挂一个钢球，将弹簧秤自左向右逐渐移到时，弹簧读数是（ ）
A、不变 B、逐渐减小
C、先减小再增大 D、先增大再减小
13．闭合线圈在磁场中做切割磁力线运动时，判断产生感生电流的方向用：( ) A．右手定则 B. 安培定则 C．左手定则 D.右手螺旋定则 CA14．在表演台上，某人声称有特异功能——“不怕电”，他把灯泡接到家庭电路的两根电线上，灯泡亮；取下灯泡后，它用双手同时握住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而惊奇，对此，你认为下列观点不正确的是（ ）
A．这是伪科学的撞骗行为
B.此人与大地之间一定有良好的绝缘
C.此人真有不怕电的特异功能
D.他去抓那两根电线前，零线已被助手剪断C15．磁铁由通电螺线管和 组成，电磁 铁的磁性有无可以用 来控制。
16．在家庭电路中，开关和电灯是 联的，插座与电灯是 联的。
17．通电导体在磁场中的受力方向与 和 有关。如果改变其中一个量的方向，则受力方向将 （填改变、不变或不一定）；如果两个量的方向同时发生改变，则受力方向将 。（填改变、不变或不一定）铁芯通断电串联并联磁场方向电流方向改变不变18．如图所示，在棒上套一串磁环，上面三个环都悬浮着，
1）怎么会出现这个现象？ .
2）若最底下的磁环的底面是S极，试标出最上 面磁环的极性？
3）现代的磁悬浮列车就是利用 ，将车身托起，这就大大减少了摩擦阻力，使列车行驶速度达到每小时三百多公里。同名磁极互相排斥NNSSNNS同名磁极互相排斥19.如图是某同学在研究性学习活动中为某仓库设计的一种防盗报警器，其装有上、下踏板的电极放在仓为的门口，红、绿两个灯泡都装在值班室内，请仔细观察电路，说一说这个报警器的作用原理。并说明怎样通过红、绿灯的亮与灭，来指示有无人经过仓库门口的情况。盗报警器的工作原理，当有人经过仓库门口踏在上踏板上时，由于人的重力，使上、下踏板的电极接触，控制电路接通，电磁铁因通电而有磁性，衔被吸引，衔铁上的触点与上触点断开，与下触点接通。这时，绿灯不亮，红灯亮。因此，可清楚地知道，当绿灯亮时，门口无人；而当红灯亮起时，仓库门口有人了。20、右图所示的是一种常用的断路器，也叫空 气开关。若空气开关跳起后，复位，又立刻跳起，这不可能是（ ）
A、电路中有短路现象
B、电路中出现了断路现象
C、电路中总电流过大
D、空气开关的额定电流过小B21、如图所示,在磁场中悬挂一根直导线,导线的两端分别连接在电流表的两个接线柱上,组成一个闭合电路.当导线沿着图示方向运动时,有两个运动方向能使电流表的指针偏转,这两个
运动方向是（ ）A、向右或向左 B、向上或向下
C、向左或向上 D、向右或向下A22、现代磁悬浮列车就是利用磁极间的相互______，将车身托起，这就大大减少了______，使列车能高速运行排斥摩擦力23、某同学在做“磁生电——电磁感应”的实验中，导体在磁场中运动的方向如下图所示（υ所指方向为导体运动方向），则不能产生感应电流的是（ ）
D24、下列关于磁感线的说法正确的是： （ ）
A．磁感线都是弯曲的线，不可能是直的
B．磁感线都从南极出发，回到北极
C．磁感线并不是磁场中真实存在的线
D．小磁针在磁场中静止时，北极所指的方 向总跟磁感线方向相反C25、如图是家庭电路的一部分，则 （ ）
A．元件“1”是电能表、“2”是保险丝“3” 是闸 刀开关
B．元件“l”、“2”、“3”连接顺序错误，应为“2” 、“1”、“3”
C．图中元件“5”接错
D．图中电路元件连接完全正确C26、我们试着做一个游戏：将磁钢M固定在铁块C上。用手将一元硬币B1、B2叠在一起．竖立在磁钢上端．如将手指稍稍松开一小段距离。将观察到的现象是两个硬币的上端 （填“合拢”或“分开”）。这是因为硬币被 ，且两个硬币的上端 （填“异”或“同” ）名。分开磁化同27、下列三个图所示的演示实验，所研究的原理与发电机相同的是 图，与电动机的原理相同的是 图。
?
?ABCCB28、为探究电磁铁的磁性跟哪些因素有关，某小组同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁 性越强为了检验上述猜想是否正确，他们用漆包线在大铁钉上绕制若干圈，制成简单的电磁铁。下图所示的a、b、c、d为实验中观察到的四种情况（四种情况中，电源、变阻器、大铁钉的的规格均相同）。
根据他们的猜想和实验，完成下面填空：
(1)通过比较 两种情况，可以验证猜想A是正确的。
(2)通过比较 两种情况，可以验证猜想B是正确的。
(3)要验证线圈的匝数与磁性的关系，除了保证螺线管外形相同外，还需控制通过线圈的电流相同，如图 。a.bb.cd29、甲、乙两个外形完全相同的钢条，若用甲的一端靠近乙的一端时，发现有吸引作用，则： ( )
A、甲一定有磁性；
B、乙一定有磁性；
C、甲、乙可能都有磁性；
D、甲、乙可能都无磁性.C30、应用通电导体在磁场中受到力的作用的原理制成的是： ( )
A、电动机 B、发电机
C、电铃 D、电磁继电器.
A31、英国物理学家法拉第的发现，其重要应用之一就是： ( )
A、制成了电磁铁
B、制成了发电机
C、制成了电动机
D、制成了电磁继电器
B32、如图所示，甲、乙两个电磁铁靠近放置，a、b和c、d分别接电源那么： ( ) A、a、c都接正极时甲、乙互相吸引；
B、b、c都接正极时甲、乙互相吸引；
C、a、c都接正极时甲、乙互相排斥；
D、b、d都接正极时甲、乙互相排斥； A33、如图所示的自动控制电路中，当开关S断开时，工作电路的情况是： ( ) A、灯亮，电动机转动，电铃响；
B、灯亮，电动机转动，电铃不响；
C、灯不亮，电动机不转动，电铃响；
D、灯亮，电动机不转动，电铃响； B34、关于产生感应电流的条件，下列说法正确的是：------------------------------------- ( )
A、任何导体在磁场中运动都能产生感应电流；
B、当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流；
C、当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流；
D、当闭合电路中的一部分导体在磁场中作切 割磁感线运动时，就能产生感应电流.
D35、如图所示，在电磁铁的上方用弹簧悬挂着一条形铁棒，开关S闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是 ( ) A、电流表示数变大，弹簧长度变长；
B、电流表示数变大，弹簧长度变短；
C、电流表示数变小，弹簧长度变长；
D、电流表示数变小，弹簧长度变短
D36、从市线进户线开始，家庭照明电路组成的顺序依次是-- ( )
A、电能表、总开关、电灯、保险盒
B、总开关、电能表、保险盒、电灯
C、电能表、总开关、保险盒、电灯
D、电能表、保险盒、总开关、电灯C37、有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是-( )
A、火线断了 B、零线断了
C、灯丝断了 D、开关短路
38、下列情况中，造成短路的情况是 ( )
A、开关的两个接头相碰；
B、插座的两个接头相碰； C、保险丝用铜丝代替连接；
D、电灯泡灯丝断了，重新搭好。BB39、某台灯开关断开着插入电源插座，当闭合开关时熔丝熔断，可能的故障是---- ( )
A、台灯插头内有短路；
B、台灯电源线断路； C、灯丝断了；
D、灯座接线柱间短路。A40、磁体的周围存在着_____________，磁场中的磁感应线的方向是从磁体的________极出来，回到磁体的___________极.
41、奥斯特实验表明 ，当电流方向改变时，通电直导线下方的小磁针偏转方向也 ，这表明 。
42、发电机是将_______能转化成_______能的机器，它是利用 的原理制成的．
43、在家庭电路中，家用电器要_________联接入电路中.磁场北南通电导线周围存在磁场改变磁场方向与电流方向有关机械能电能电磁感应并1、
44.螺线管通电后，小磁针稳定在图中位置，请在图中标出螺线管的N、S极和电源的正负极 ＮＳ45.按以下两个图中给出的条件，在图中画出通电螺旋管的绕线情况： 46、在如图所示的家庭电路中，接上一盏电灯并用一只开关控制，再装上一个插座，请连接好电路。C48、下列关于磁感线的说法正确的是： （ ）
A．磁感线是磁场中真实存在的线
B．磁感线都有南北极
C．磁感线都是弯曲的线
D．小磁针在磁场中静止时，南极所指的方向总跟磁感线方向相反DND50.在实际生活中，需要使用如右图所示插座的家用电器是 ( ) A．电视机
B．手机充电器．
C．塑壳电风扇
D．电冰箱．D51.关于家庭电路和安全用电，下列说法中正确的有（ ）
A.为了安全，保险丝越粗越好
B.只有不高于36伏的电压才是安全的
C.使用测电笔时，不能用手接触笔尾 的金属体
D.发现有人触电，绝不能用手去拉触电人D52.小明同学设计的家庭电路如下图所示，其中设计错误的是（ ）
A.插座d B.开关C
C.电灯b D.插座abC53.下列各装置中，利用电磁感应原理工作的是（ ）
A.电磁铁 B.发电机
C.电炉子 D.电动机B54.王丽同学家的熔丝熔断了，其原因可能是( )。
A.开关接触不良
B.开关中的两个接头短路了
C.插头跟插座的接触不良
D.电路中使用了功率过大的用电器D55.如右图所示的实验装置，是用来研究( )
A．电流周围是否存在磁场的
B．磁化现象的
C．电磁感应现象的
D．通电导体在磁场中是否会受到力
的作用的D56.下图为奥斯特实验示意图.
比较甲与乙可得出的结论是：
；
比较甲与丙可得出的结论是：
. 通电导线周围存在磁场磁场的方向与电流的方向有关
