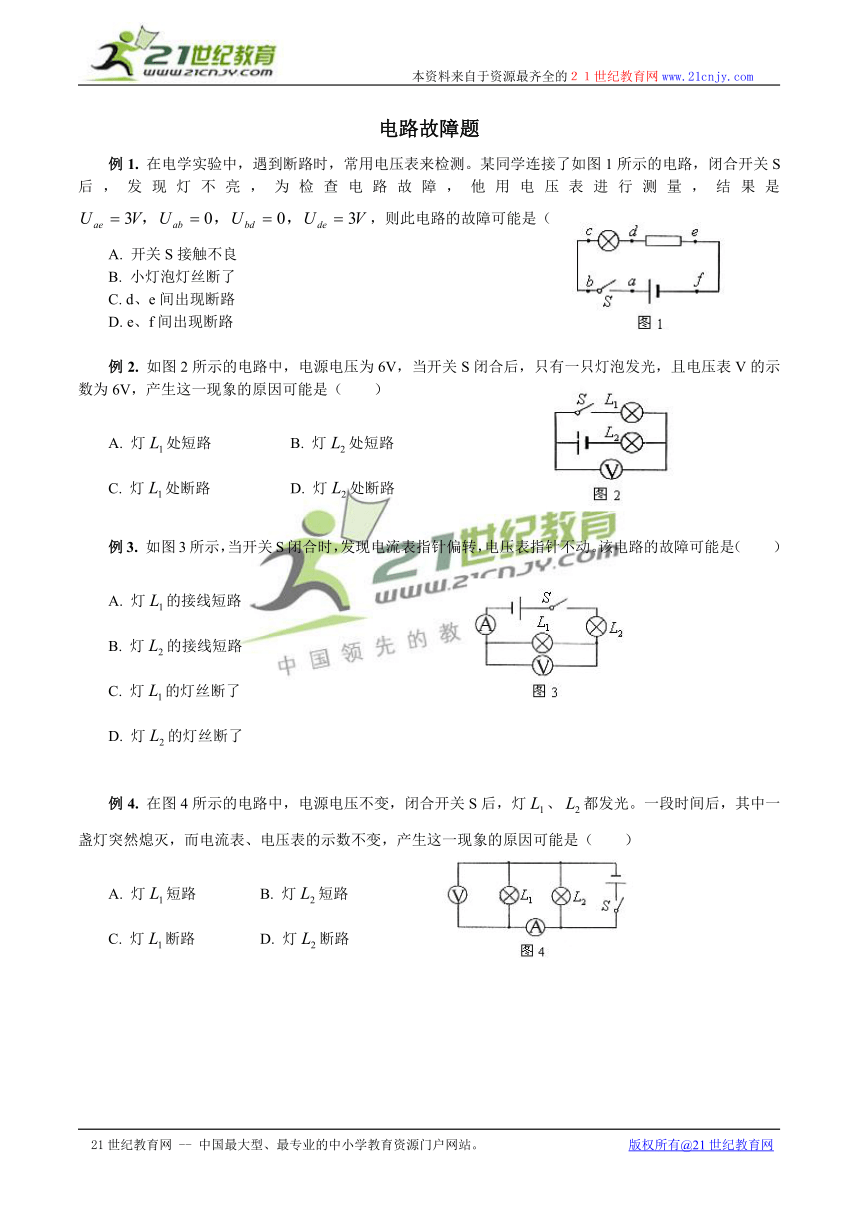

电路故障题
例1. 在电学实验中,遇到断路时,常用电压表来检测。某同学连接了如图1所示的电路,闭合开关S后,发现灯不亮,为检查电路故障,他用电压表进行测量,结果是,则此电路的故障可能是( )
A. 开关S接触不良
B. 小灯泡灯丝断了
C. d、e间出现断路
D. e、f间出现断路
例2. 如图2所示的电路中,电源电压为6V,当开关S闭合后,只有一只灯泡发光,且电压表V的示数为6V,产生这一现象的原因可能是( )
A. 灯处短路 B. 灯处短路
C. 灯处断路 D. 灯处断路
例3. 如图3所示,当开关S闭合时,发现电流表指针偏转,电压表指针不动。该电路的故障可能是( )
A. 灯的接线短路
B. 灯的接线短路
C. 灯的灯丝断了
D. 灯的灯丝断了
例4. 在图4所示的电路中,电源电压不变,闭合开关S后,灯、都发光。一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,产生这一现象的原因可能是( )
A. 灯短路 B. 灯短路
C. 灯断路 D. 灯断路
答案:
例1:分析:观察电路,灯泡和定值电阻串联,闭合开关S后,发现灯不亮,说明发生断路故障。用电压表测量时,表与被测元件并联,相当于在被测元件旁又使电流有了一条路径。若被测元件通路,由于电压表电阻很大,等效于开路,对电路无影响,其示数为零;若被测元件断路,电流不能从元件通过,只能从电压表通过,因电压表的电阻很大,这个电流很小,灯泡不亮,但电压表有示数,且近似等于电源电压。本题中电压表测得,说明电源可提供3V电压;,说明a、d两点与电源两极相连的电路某处断开,,说明故障在d、e两点之间且为断路。选择C。
例2:分析:先观察电路的连接方式为串联,电压表测两端电压。只有一只灯泡发光,说明电路中有电流,不可能发生断路故障,只能是短路。电压表V的示数为6V,与电源电压相等,说明电压表的两个接线柱与电源两极直接相连,故灯处短路。选择B。
例3:分析:先观察电路,灯和串联,电流表测电路中电流,电压表测两端电压。当开关S闭合时,发现电流表指针偏转,说明电路中有电流,不可能发生断路,只能是发生了短路。电压表指针不动,说明两端无电压,灯的接线短路。选择A。
例4:分析:观察电路,和并联,电流表测灯支路电流,电压表测与并联电路两端电压。电路的特点是各支路用电器工作时互不影响且各支路两端电压相等,若一条支路断路,另一条支路的电压和电流不会变化;若一条支路短路,另一条支路无电压和电流。闭合开关后,灯、都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,因电流表测灯支路电流,说明支路正常,支路断路。选择D。
