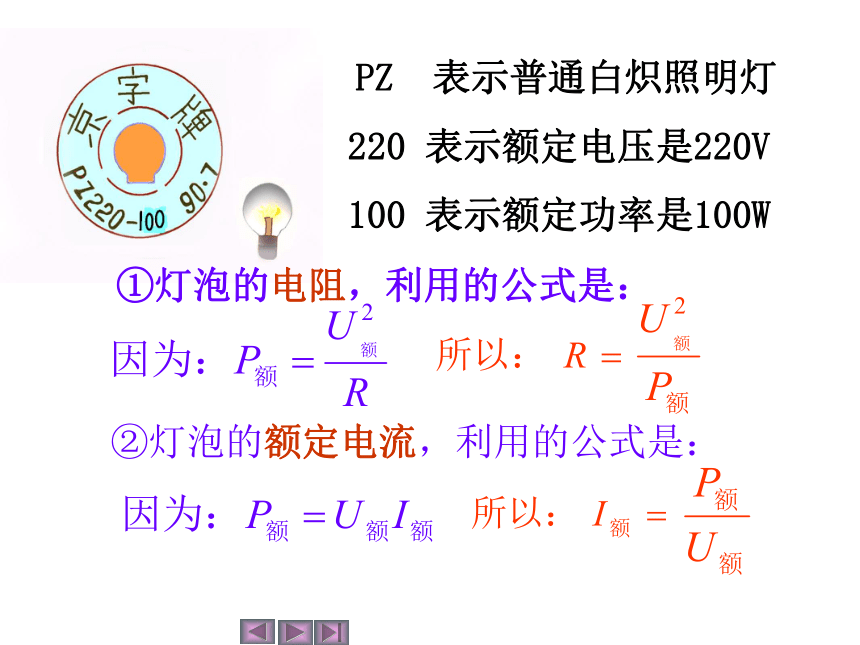

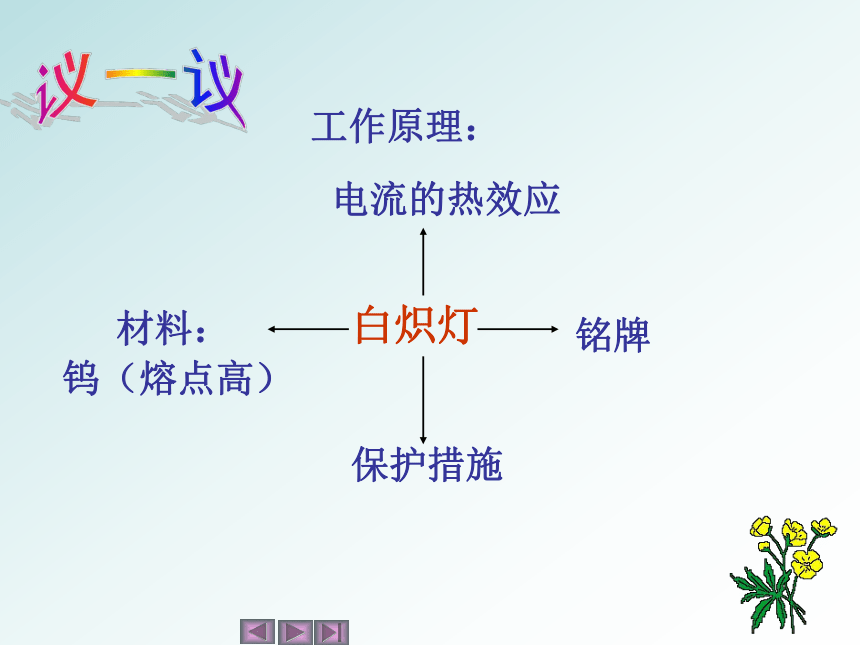

课件24张PPT。白炽灯中的科学知识白炽灯 工作原理：铭牌 材料：保护措施议一议电流的热效应钨（熔点高） PZ 表示普通白炽照明灯
表示额定电压是220V

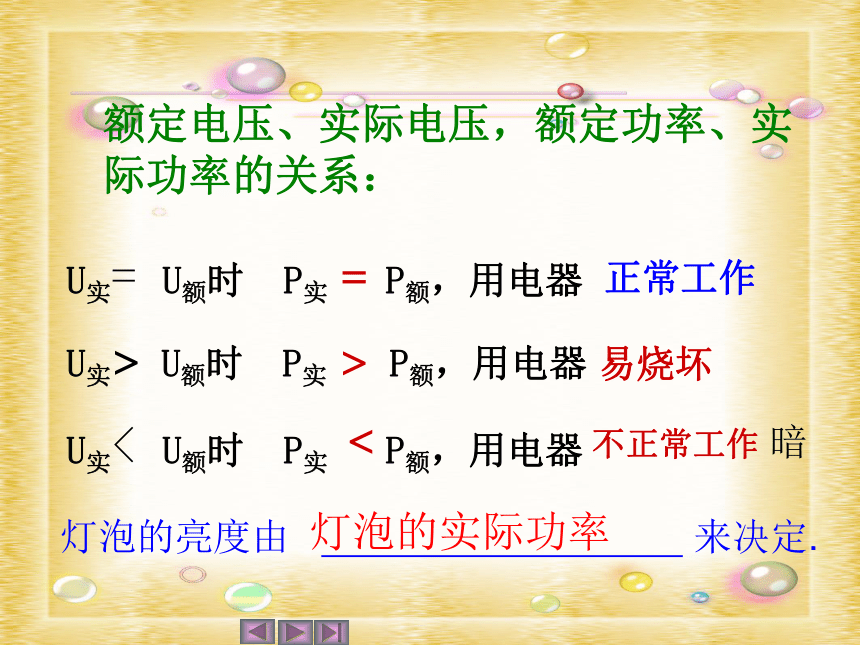

100 表示额定功率是100W①灯泡的电阻，利用的公式是：②灯泡的额定电流，利用的公式是：额定电压、实际电压，额定功率、实际功率的关系：U实= U额时 P实 P额，用电器
U实> U额时 P实 P额，用电器

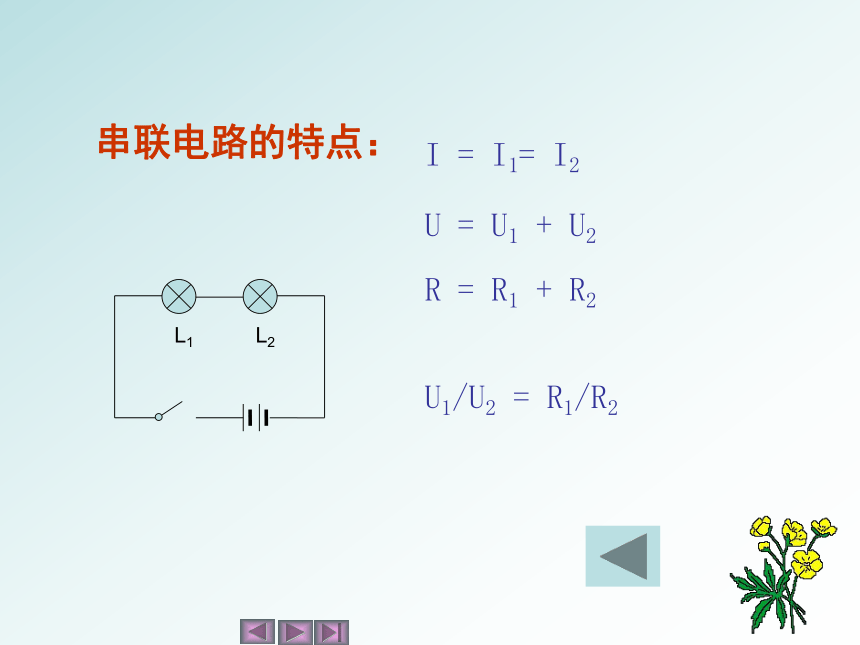

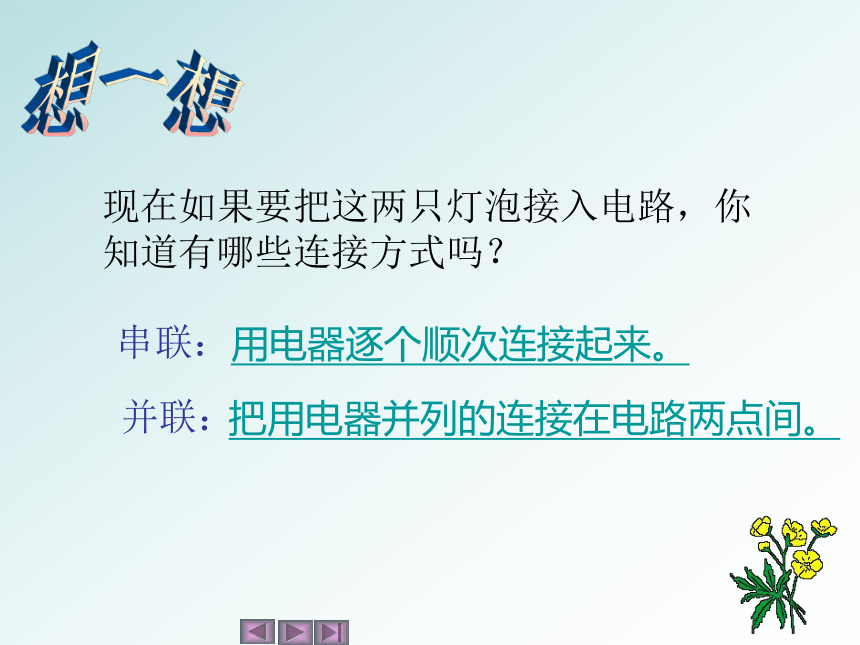

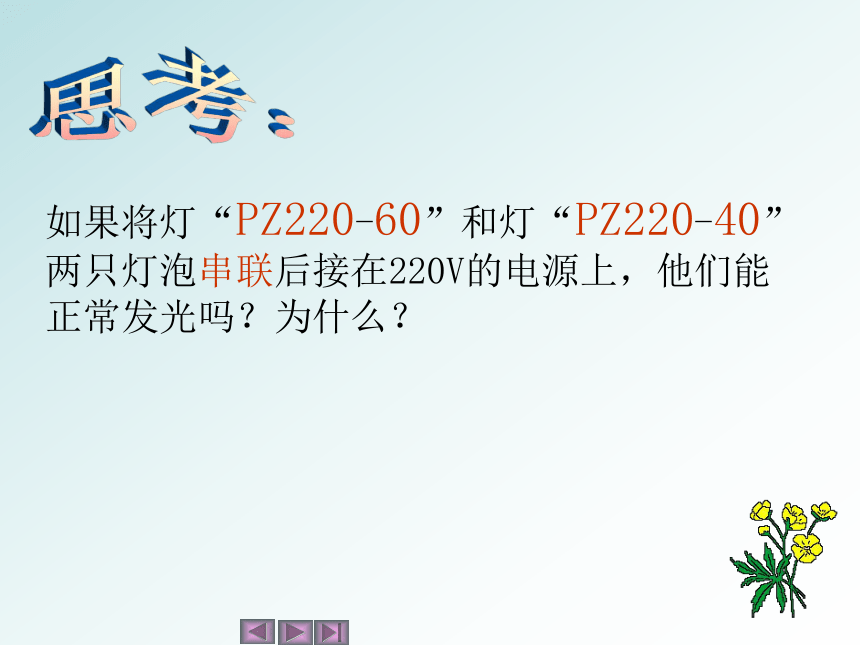

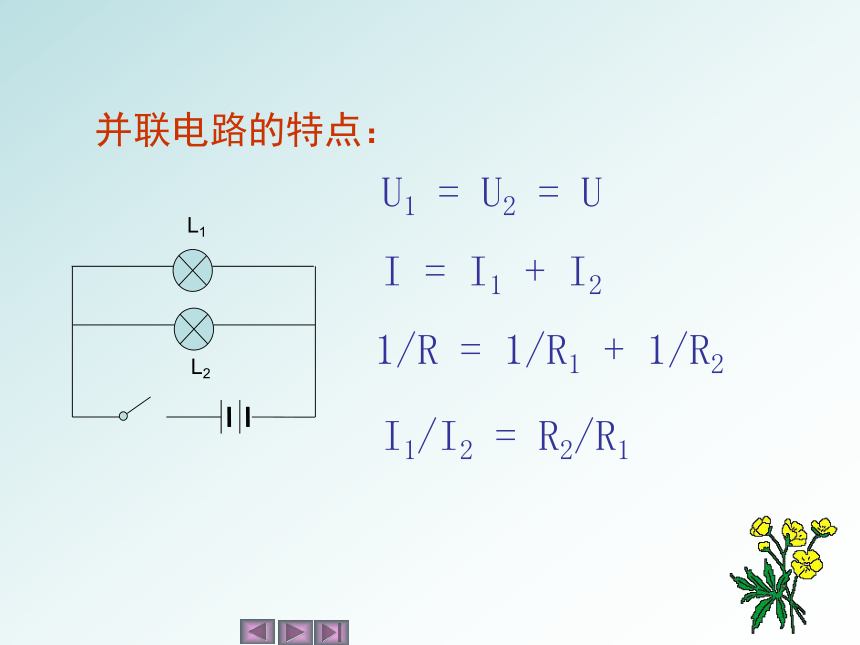

U实< U额时 P实 P额，用电器> 易烧坏=< 不正常工作 暗灯泡的亮度由 来决定.灯泡的实际功率正常工作如图是两只照明灯泡的标志，根据所学知识，你知道两灯之间都存在哪些差异？额定功率、电阻、正常工作时通过的电流都不同想一想想一想现在如果要把这两只灯泡接入电路，你知道有哪些连接方式吗？串联：用电器逐个顺次连接起来。把用电器并列的连接在电路两点间。并联：串联电路的特点：U = U1 + U2 R = R1 + R2U1/U2 = R1/R2 I = I1= I2并联电路的特点：U1 = U2 = UI = I1 + I2 1/R = 1/R1 + 1/R2I1/I2 = R2/R1如果将灯“PZ220-60”和灯“PZ220-40”两只灯泡串联后接在220V的电源上，他们能正常发光吗？为什么？思考：额定功率60W的灯泡一定比额定功率40W的灯泡亮吗? 将灯“PZ220-60”和灯“PZ220-40”
并联 在220V的电压上,哪只灯泡更亮?
串联 在220V的电压上,哪只灯泡更亮?想一想,做一做为什么?解题后的反思:
1. 灯的亮度取决于灯的实际功率.
2. 串联时,电阻大的灯实际功率大,较亮.电阻小的灯实际功率小,较暗
3.并联时,电阻小的灯实际功率大,较亮.电阻大的灯实际功率小,较暗.我会设计 请你设计一种不改造白炽灯而又能使灯正常工作的方法。 小明同学有几个从国外带回来的白炽灯， 这个白炽灯的中文和英文铭牌如下：换一种思路,想一想吧! 现有两只小灯泡,上面有:”6V,1.2W”和12V,6W”的字样,如果将这两灯串联起来,为了使其中一只灯泡持续正常发光,那么加在串联电路两端的电压是?
A. 27V; B. 10.8V;
C. 18V; D. 37.8V.本节小结已知用电器的额定电压和额定电功率,可以求用电器正常工作电流I=P额/U额和用电器的电阻R=U2额/P额
用电器的实际功率是随着它两端的实际电压的改变而改变, 若知道用电器的电阻,可用P=U2/R求出实际功率.
还有重要的一条别忘了哦??判断用电器能不能接到某一电源(或电路)上,要把加在用电器两端的实际电压和它的额定电压作个比较:
若U实=U额,能接,且P实=P额.用电器正常工作;
若U实 若U实>U额,用电器应和一只电阻串联后再接到电源(或电路上).
所以用电器安全工作的条件是加在它两端的电压实际值不能超过它的额定值.一盏“PZ 220 – 100” 的灯泡正常工作时,通过灯丝的电流是_____安，灯丝的电阻是____欧；把它接在 110V 的电压下工作，实际消耗的功率是______瓦.课堂练习例：根据灯泡铭牌（如图）所给信息判断，下列说法正确的是A．灯泡适宜在25伏的电路中使用
B．灯泡在电压低于220伏时，就不发光
C．灯泡在任何情况下工作时，电功率都是25瓦
D．灯泡在220伏的电压下工作时，电功率是25瓦
例：标有“12V6W”的灯泡接入电路中，若通过灯泡的电流为0.3A，则灯泡的实际功率
A．等于6W B．大于6W
C．小于6W D．无法判断
课堂练习灯泡的亮度取决于灯的（ ）
Ａ、额定电压； Ｂ，额定功率；
Ｃ、实际功率； Ｄ，灯丝电阻。标有“２２０Ｖ６０Ｗ” 和 “３６Ｖ６０Ｗ” 的甲、乙两个用电器，都在额外电压下工作１小时消耗的电能（ ）
Ａ、甲用电器消耗多；
Ｂ、乙用电器消耗多；
Ｃ、一样多；
Ｄ、无法比较。近日，清华大学和美国路易斯安那州立大学的科学家们发明了一种新型灯泡，这种新型灯泡用纳米碳管取代钨丝作为灯丝，从而在节省用电和亮度方面都远远超过了传统的灯泡。
科学家指出，自从19世纪末爱迪生发明灯泡以来，灯泡设计方面一直没有什么太大的变化，而纳米碳管灯泡的出现将会在这一领域带来一场革命。 动动脑现有两只铭牌已模糊不清的灯泡，但已知它们分别为“220V 40W” “220V 100W”，你能根据所学知识将它们辨认出来吗？1度电可供“PZ 220 – 25”的灯泡正常工作多长时间？某教室里装着 6 盏 40W 的日光灯，由于注意节约用电，平均每天少开半小时，那么 1 个月（按 30 天计）可以节约电多少千瓦时？猜猜看：在灯泡电阻不变的情况下，小明发现家里的灯泡总是忽明忽暗的,你知道原因吗？
请作出猜测__________。再见！
