(共41张PPT)

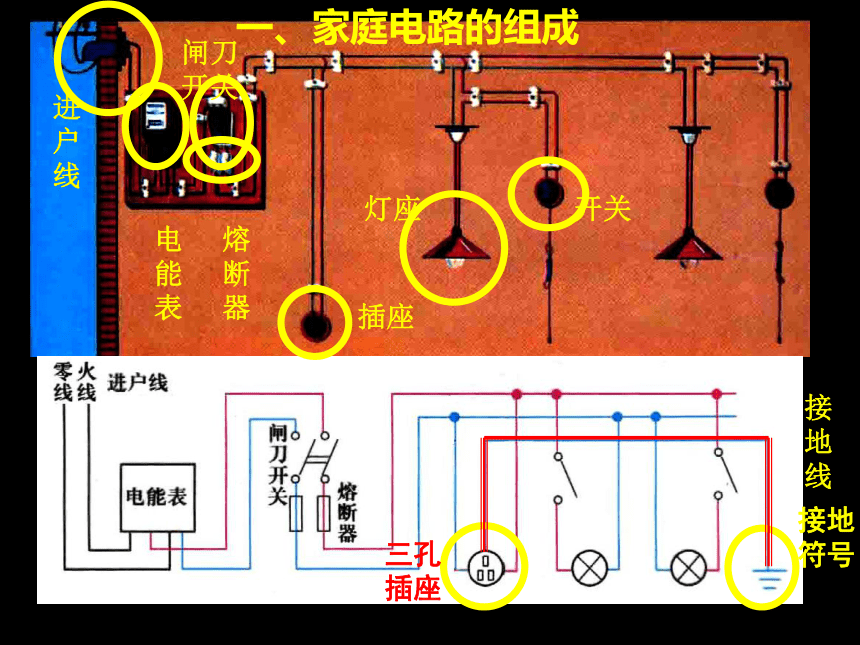

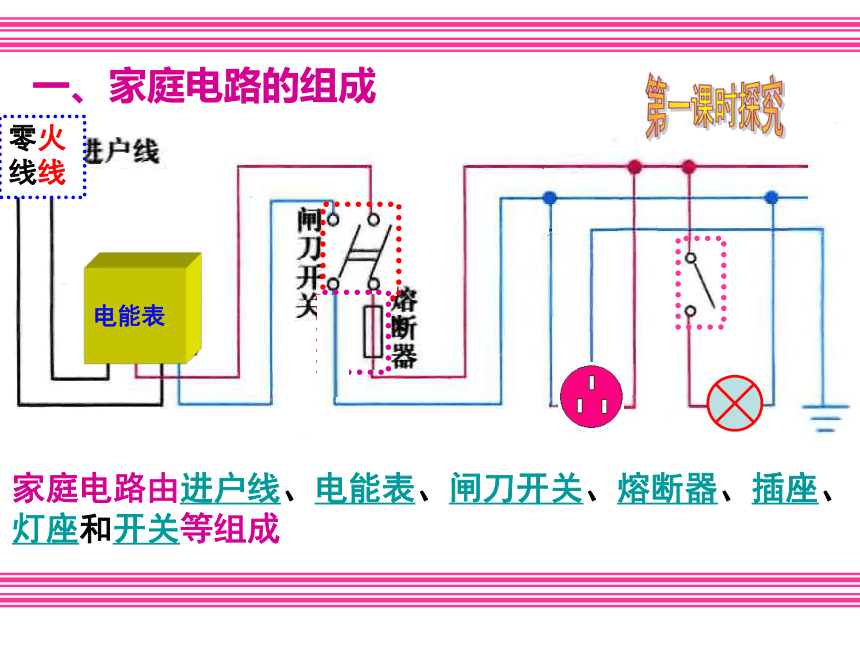

一、家庭电路的组成
进户线
电能表
闸刀开关
熔断器
插座
灯座
开关
三孔
插座
接
地
线
接地
符号
电能表
零火
线线
一、家庭电路的组成
家庭电路由进户线、电能表、闸刀开关、熔断器、插座、灯座和开关等组成

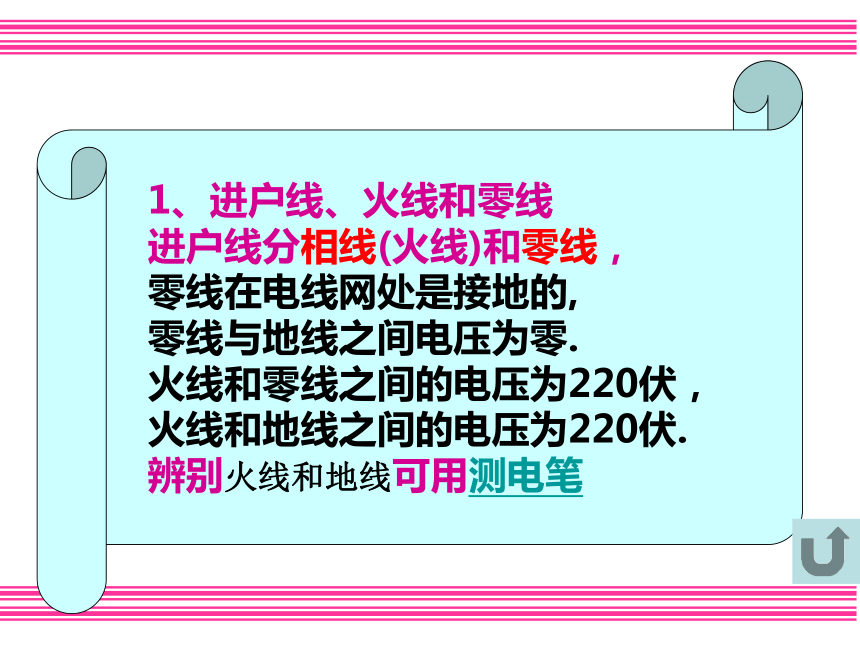

1、进户线、火线和零线
进户线分相线(火线)和零线，
零线在电线网处是接地的,
零线与地线之间电压为零.
火线和零线之间的电压为220伏，
火线和地线之间的电压为220伏.
辨别火线和地线可用测电笔

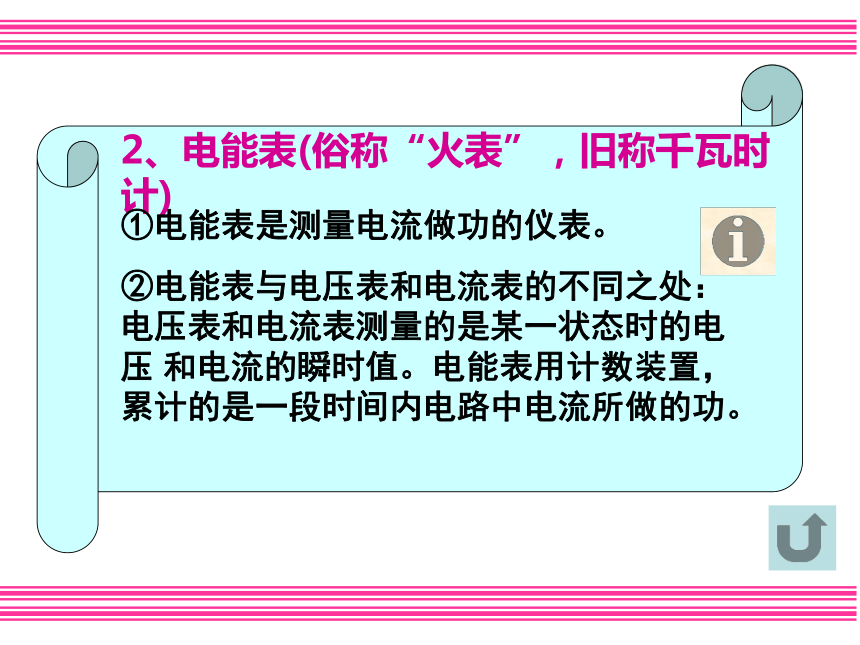

2、电能表(俗称“火表”，旧称千瓦时计)
①电能表是测量电流做功的仪表。
②电能表与电压表和电流表的不同之处：
电压表和电流表测量的是某一状态时的电压 和电流的瞬时值。电能表用计数装置，累计的是一段时间内电路中电流所做的功。

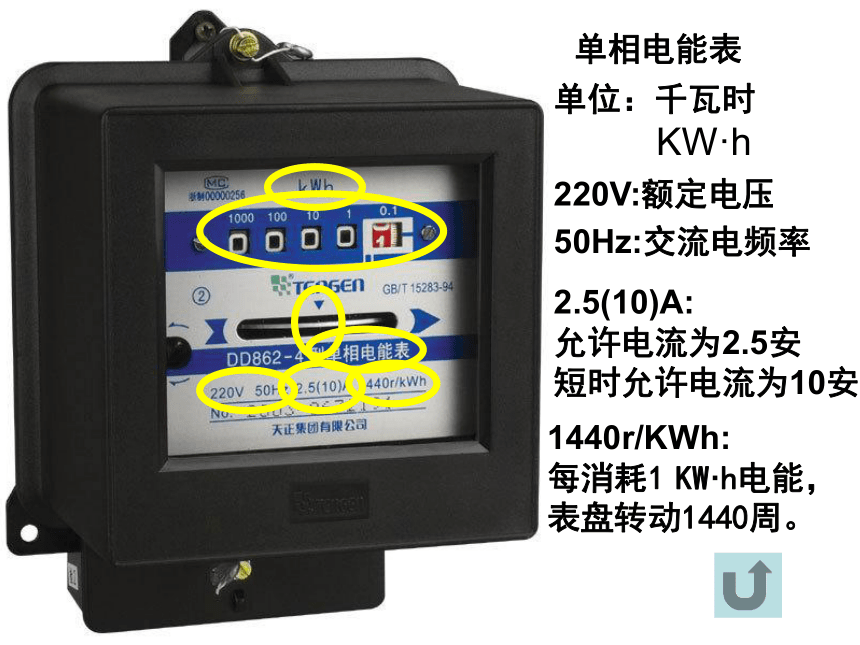

单相电能表
单位：千瓦时
KW·h
220V:额定电压
50Hz:交流电频率
2.5(10)A:
允许电流为2.5安
短时允许电流为10安
1440r/KWh:
每消耗1 KW·h电能，
表盘转动1440周。
保险丝.asf

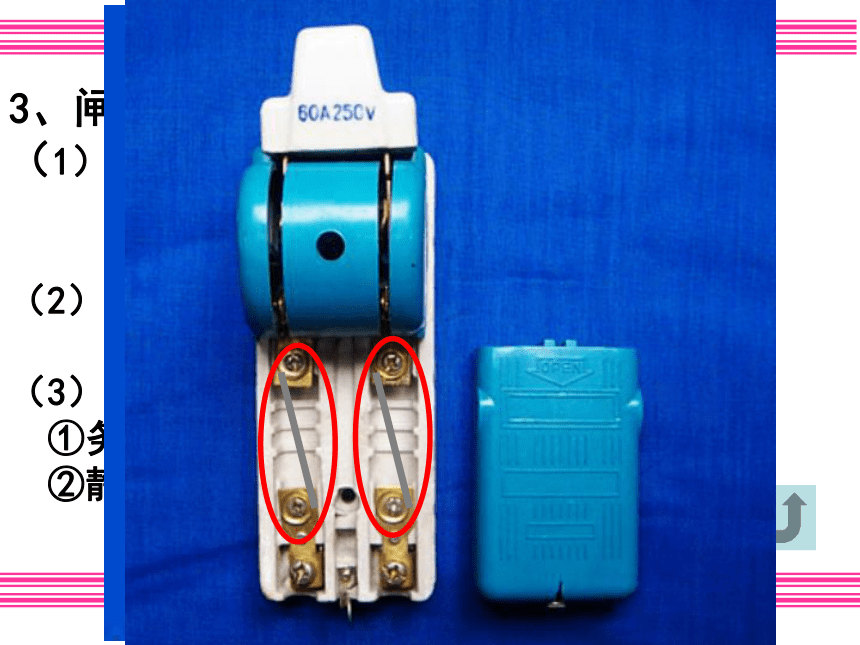

3、闸刀开关
（1）闸刀开关的作用是接通和切断电源，
便于更换电器或维修设备
（2）闸刀开关内装有熔丝
（3）闸刀开关的安装方法：
①务必使电源线连在静触头上。
②静触头一定要在上边，切不可倒装

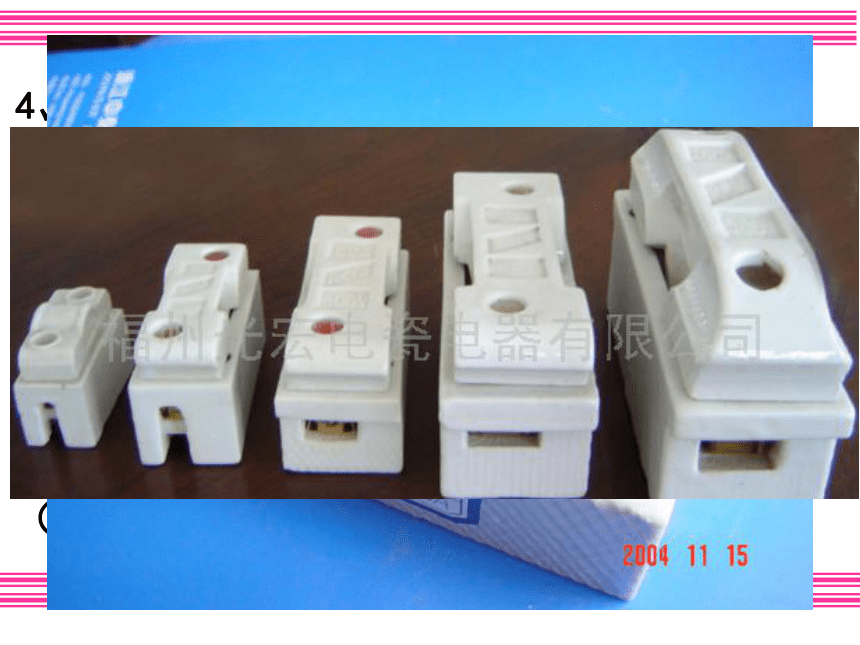

4、熔断器
（1）作用：当电路中的电流过大超过一定限度
时，保险丝会动熔断，切断电路。
（2）电路中的电流过大的原因
①电路过载(用电器总功率过大)
②发生短路
（3）熔丝材料：由低熔点的铅、锑合金制成
（4）原理：利用电流的热效应,当电路中的电流
过大超过熔丝的熔断电流时，温度达到
熔丝的熔点，而使熔丝熔断。
（5）熔丝熔断时，应根据电路情况，选用相应
的熔丝，切不可用较粗的熔丝替换, 更不可
用铜丝、铁丝替代。
（6）为了用电安全，只在相线处串联熔断器。
5、插座
1、作用：为移动电器提供电压
2、安装方法：插座右端接火线，左端接零线，
并与电灯或其它插座并联。
3、三孔插座：专为大功率用电器（如电冰箱、
洗衣机等）供电。
接线时专用接地插孔应与专用的保护地线相连。
采用接零保护时，接零线应从电源端专门引来，
而不应就近利用引入插座的零线。
目的：防止用电器进线的相线因绝缘层破损与
金属外壳接通时，电将从接地线导入大地，
避免了触电事故。
火零
线线
火零
线线
发生触电事故
避免了触电事故
接地.asf
6、灯泡和灯座
1、原理：利用电流的热效应制成的，灯丝正常发光时，
达到白炽状态，温度可达2800℃。
2、构造：（1）灯丝：用熔点很高(3410℃)的钨做的
（2）灯泡内：
①为了防止钨丝在高温下被烧断，
小功率的灯泡都抽成真空
②大功率（60w以上）灯泡充进氮气和
氩气，以阻碍钨丝在高温下升华
3、种类：（1）插口式：（介绍灯泡和灯头）安装：
（2）螺旋式：（介绍灯泡和灯头）安装：
中心锡块处应接相线，防止螺旋带电.

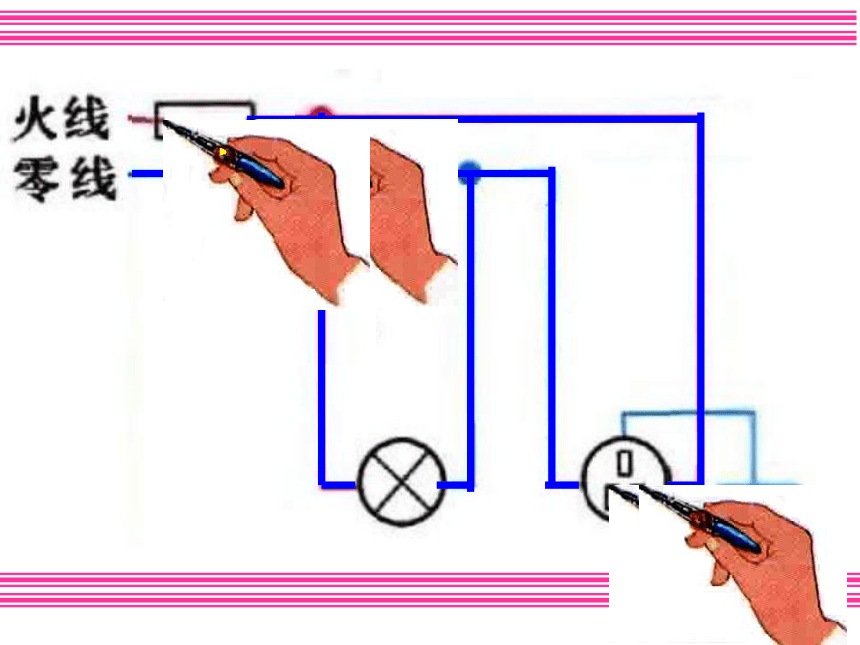

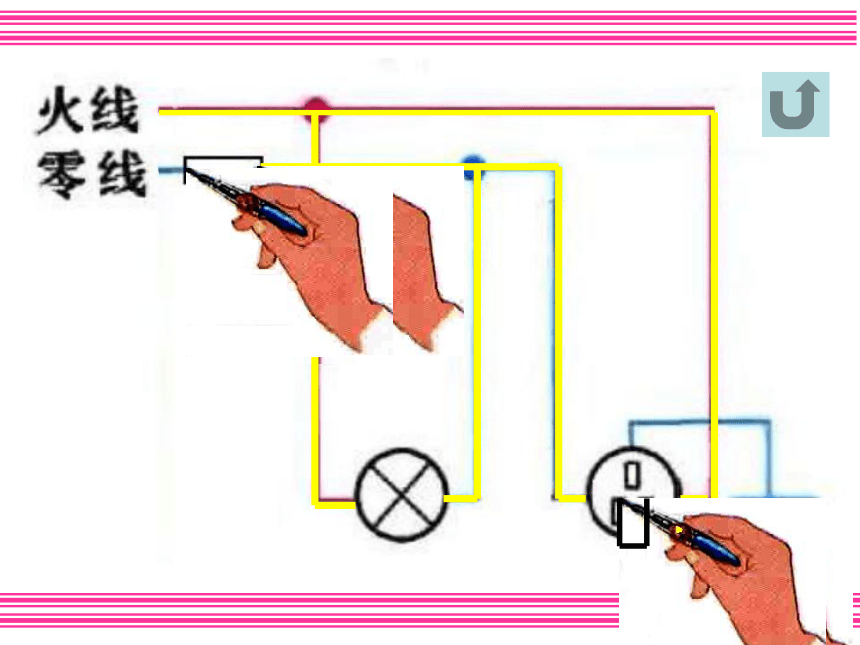

2、测电笔：
（1）构造：
①笔尖金属体 ②电阻 ③氖管
④弹簧 ⑤笔尾金属体
（2）使用方法：
手触笔尾金属体，笔尖金属体接触电线，
触火线：氖管发光， 触零线：氖管不发光
7、开关：
作用：控制用电器电流的通断。
接线：在家庭电路中，要让火线
先进开关，然后再接到灯座。
零线直接进灯座。
保证开关断开时，灯座中不带电。
灯座 带电，会导 致触电。
灯座中不带电
触电是怎么回事？
人体是导体，人体触及带电体时，有电流通过人体，这就是触电。
问题：
是否只要有电流通过人体或人体两端有电压，人就会触电？
流过人体的电流 人的感觉和反应
1毫安 开始有麻感
10毫安以下 有麻感，但可以摆脱
30毫安以上 剧痛感 、神经麻痹、
呼吸困难、生命危险
100毫安 短时间窒息、心跳停止
电流对人体的危险与哪些因素有关？
电流大小、通电时间长短、电流通过人体的部位，等等。
有资料标明相同电压的交流电与直流电，交流电对人体危害更大。
220伏的交流电,指交流电的有效值为220伏,最高电压可达311伏
交流电的有效值指在相同时间内,在同一时间内在同一电阻上产生的热量与同电压的直流电相等效.
人体电阻的平均值是1000—2000欧,
一般情况下,人体电阻值取1200欧,那么,通过人体的安全电压是多少呢 在此情况下绝对安全吗？
30毫安以上时神经麻痹,有生命危险
一般情况下,36伏以下的电压才是安全的，但不同的人电阻是不同的，同一个人在不同情况下的电阻也是不同的，当气温高或潮湿环境中,安全电压应在24伏甚至于12伏以下。
对人体不造成危险的安全电压值为24伏。
安全电压
火线
零线
家庭电路中的触电事故
单相触电
人直接或间接与火线接触而造成
触电的急救
这种方法行吗 ？
该怎么办呢？
（切断电源）
电的安全使用
一、安全电流和电压
1、触电：
是指电流通过人体达到一定值 时引起的伤害事故。
2、通过人体电流大小取决于外加电压和人体电阻（I=U/R)
3、安全电压：
一般情况下，36伏以下(不高于）
，但在潮湿的环境中应≤24V或12V
二、触电事故
家庭电路的照明电压：220V
工厂电路的动力电压：380V
（一）低压电：
（二）高压电：
单线触电、双线触电
高压电弧触电、跨步电压触电
原因：人直接或间接与火线接触而造成
三、安全用电常识：
1、安全用电原则：
不接触低压带电体，
不靠近高压带电体
2、特别警惕：
本来不应该带电的物体带了电，
本来应该绝缘的物体导了电。
3、触电时的正确措施：切断电源是第一任务。
练习：
1、通过 人体的电流 超过 一定值时，就要威胁
人的生命，这个数值 是（ ）
A、1毫安 B、10毫安 C、30毫安 D、100毫安
2、当发现 有人触电或电器 设备着火时，正确的
做法是 （ ）
A、立即 将触电人拉 开 B、立即泼水灭火
C、立即用身边 的小刀将电线割断
D、立即拉断电源开关或用绝缘物将电线 挑开
3、一个 电工 站在一张干燥的木凳上检修照明电路，下述情况 中不会造成触电事故的是（ ）
A、一手握 火线，一手握 零线
B、一手接 火线，一手悬在空中
C、一手接 火线，一手按在墙上
D、一手接 火线，身体与站在地上的人相接触
4、高压线落下后，千万不能走近，原因 是（ ）
A、电线会把人吸过去 B、电线会把人弹出去
C、会造成 跨步电压触电 D、高压电弧触电
练习：
5、停在高压输电线上的小鸟不会触电，这是因为（ ）
A、鸟的脚是绝缘体
B、鸟的脚电阻太小
C、鸟有适应 电流通过的本领
D、鸟两脚之间跨步电压很小，通过 身体的电流很小
练习：
一天，小明放学回家看电视，看完后，把遥控器一摁，电视关了。他发现电视机上还有一个指示灯亮着（此时，电视机处于待机状态）。于是他想：
这时电视机是否还在消耗电能呢？
请说出你的猜想: 。
请说说你的探究思路: 。
若想测出电视机的待机功率又该怎么办？
科学探究
时间 电能表
kwh
4月6日
上午8:00 115.8
4月8日
上午10:00 116.3
（1）“让电视机处于待机状态，然后拔掉其他所有电器的插头或关掉开关”目的是什么？
一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。
时间 电能表
kwh
4月6日
上午8:00 115.8
4月8日
上午10:00 116.3
一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。
（2）在小明外出这段时间里，
他家电视机消耗的电能是_______千瓦时。
（3）通过实验，小明得到的结论是：
电视机在待机状态时________________ 。
消耗的电能： 0.5千瓦时
要消耗电能
0.5
时间 电能表
kwh
4月6日
上午8:00 115.8
4月8日
上午10:00 116.3
一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。
消耗的电能：0.5千瓦时
（4）小明家电视机在待机状态下电功率是多少？
时间 电能表
kwh
4月6日
上午8:00 115.8
4月8日
上午10:00 116.3
一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。
（5）据估计，我市电视机在待机状态下消耗的
电能一年有近6O00千瓦时，令人触目惊心。
要显著降低电视机的这种电能消耗，你认为可以
采取哪些方法？
看完电视后及时关掉电视机上的电源开关
(或拔掉电源插头)，而不用摇控器“关机” 。
