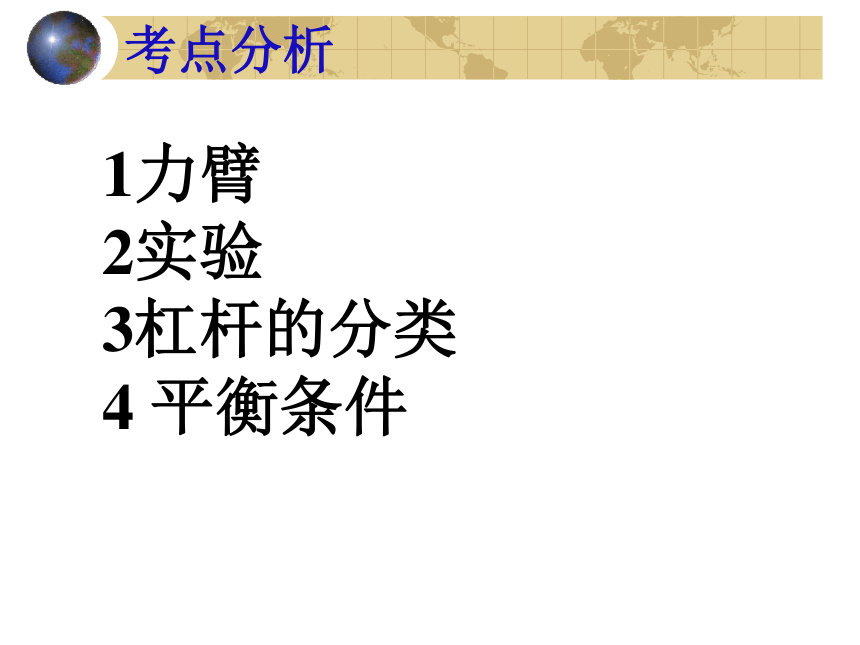

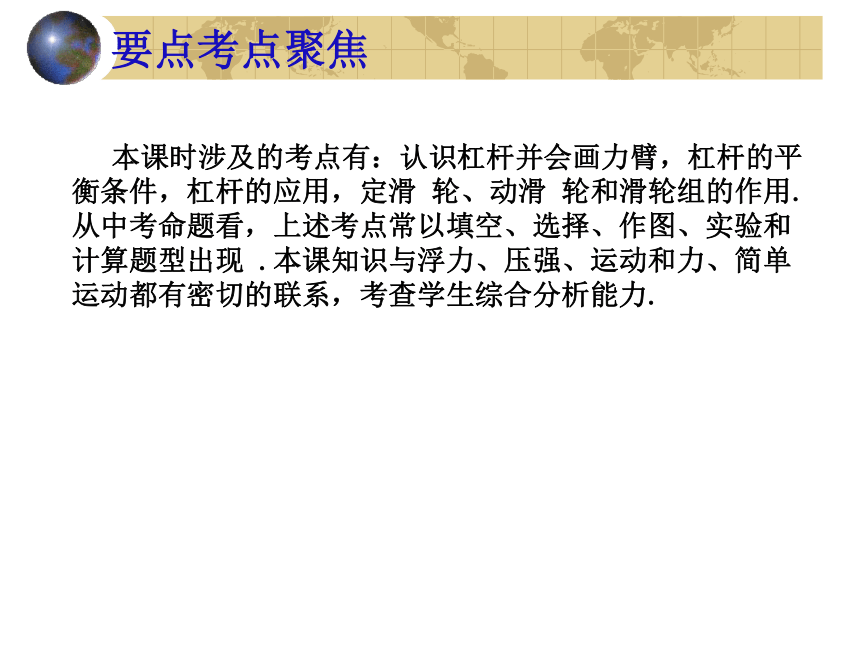

课件25张PPT。机械和机械能复习要点考点聚焦 本课时涉及的考点有：认识杠杆并会画力臂，杠杆的平衡条件，杠杆的应用，定滑 轮、动滑 轮和滑轮组的作用.从中考命题看，上述考点常以填空、选择、作图、实验和计算题型出现 .本课知识与浮力、压强、运动和力、简单运动都有密切的联系，考查学生综合分析能力.考点分析1力臂
2实验
3杠杆的分类
4 平衡条件

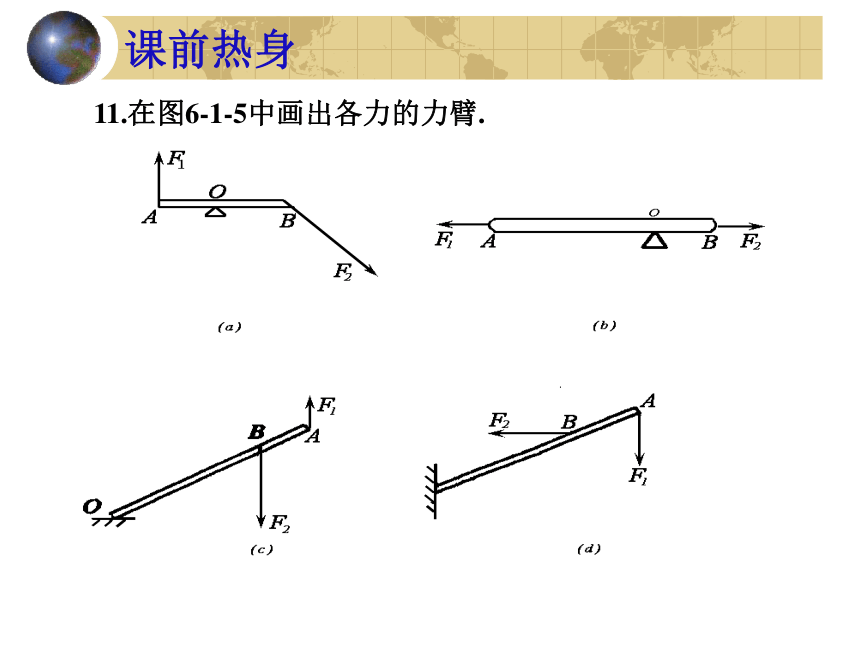

课前热身11.在图6-1-5中画出各力的力臂.

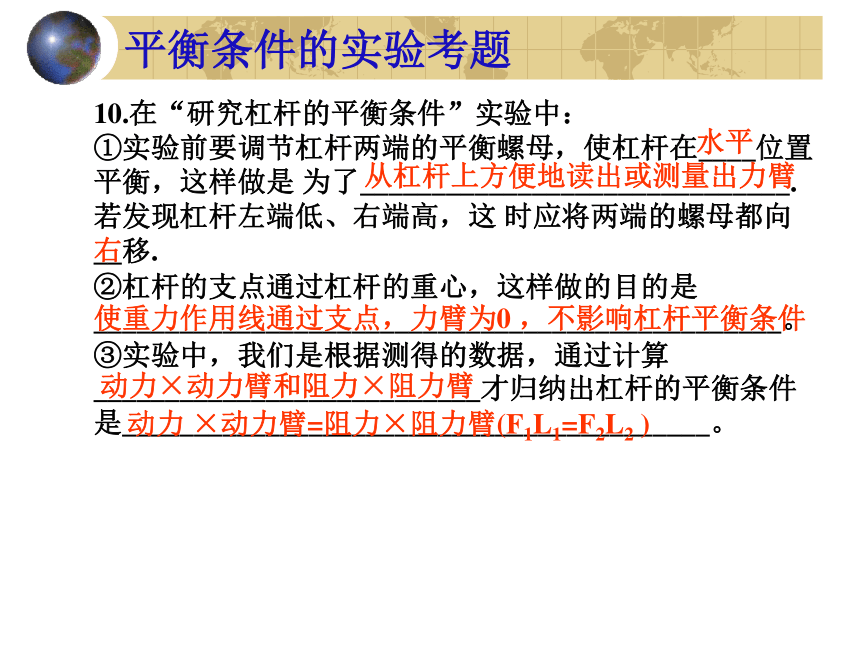

平衡条件的实验考题10.在“研究杠杆的平衡条件”实验中：
①实验前要调节杠杆两端的平衡螺母，使杠杆在____位置平衡，这样做是 为了______________________________.若发现杠杆左端低、右端高，这 时应将两端的螺母都向__移.
②杠杆的支点通过杠杆的重心，这样做的目的是________________________________________________。
③实验中，我们是根据测得的数据，通过计算___________________________才归纳出杠杆的平衡条件是_________________________________________。从杠杆上方便地读出或测量出力臂 右水平使重力作用线通过支点，力臂为0 ，不影响杠杆平衡条件
动力×动力臂和阻力×阻力臂 动力 ×动力臂=阻力×阻力臂(F1L1=F2L2 )

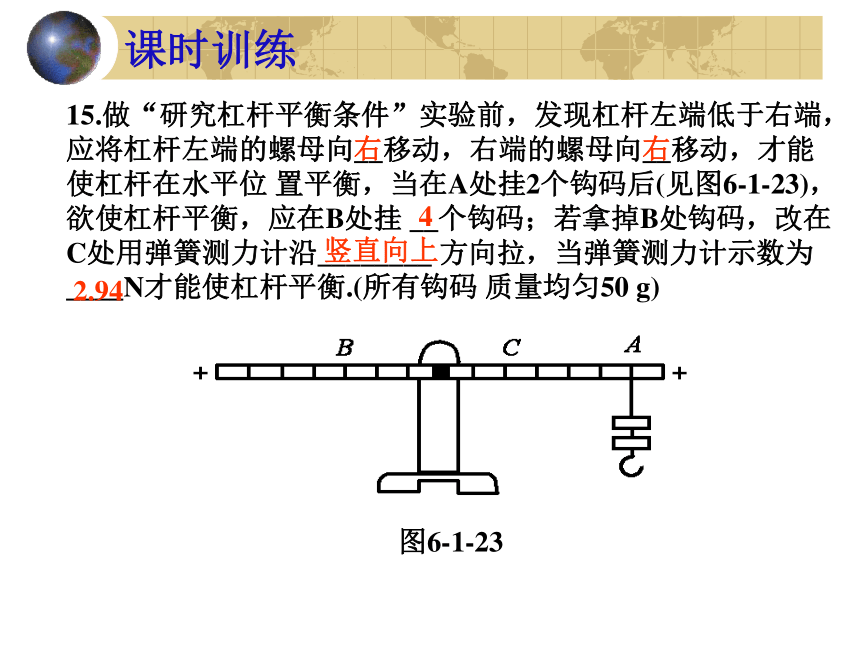

课时训练15.做“研究杠杆平衡条件”实验前，发现杠杆左端低于右端，
应将杠杆左端的螺母向__移动，右端的螺母向__移动，才能
使杠杆在水平位 置平衡，当在A处挂2个钩码后(见图6-1-23)，
欲使杠杆平衡，应在B处挂 __个钩码；若拿掉B处钩码，改在
C处用弹簧测力计沿________ 方向拉，当弹簧测力计示数为
____N才能使杠杆平衡.(所有钩码 质量均匀50 g)图6-1-23

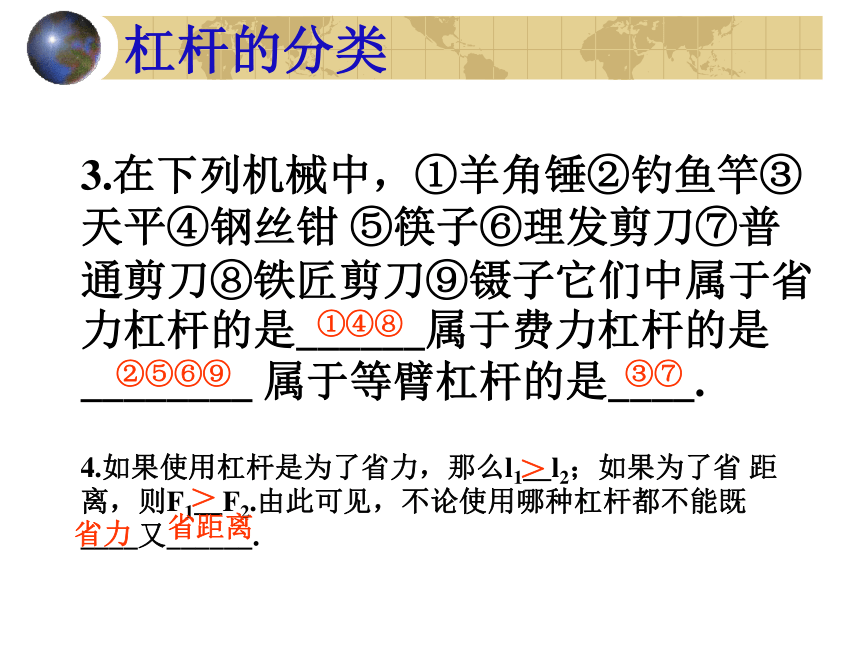

右右4竖直向上2.94杠杆的分类3.在下列机械中，①羊角锤②钓鱼竿③天平④钢丝钳 ⑤筷子⑥理发剪刀⑦普通剪刀⑧铁匠剪刀⑨镊子它们中属于省力杠杆的是______属于费力杠杆的是________ 属于等臂杠杆的是____.

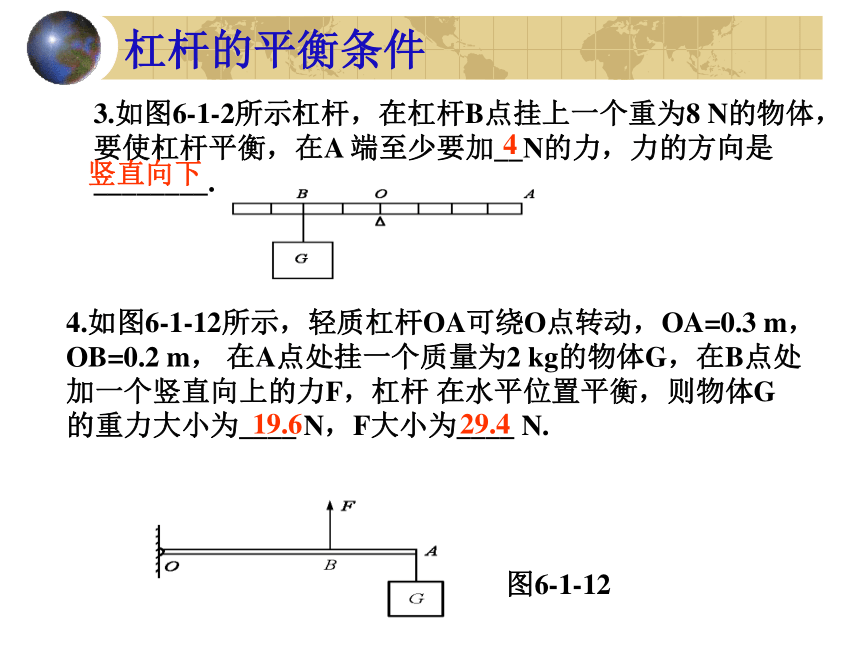

①④⑧②⑤⑥⑨③⑦4.如果使用杠杆是为了省力，那么l1__l2；如果为了省 距离，则F1__F2.由此可见，不论使用哪种杠杆都不能既____又______.省力省距离＞ ＞ 杠杆的平衡条件3.如图6-1-2所示杠杆，在杠杆B点挂上一个重为8 N的物体，要使杠杆平衡，在A 端至少要加__N的力，力的方向是________.
4竖直向下
4.如图6-1-12所示，轻质杠杆OA可绕O点转动，OA=0.3 m，OB=0.2 m， 在A点处挂一个质量为2 kg的物体G，在B点处加一个竖直向上的力F，杠杆 在水平位置平衡，则物体G的重力大小为____ N，F大小为____ N.

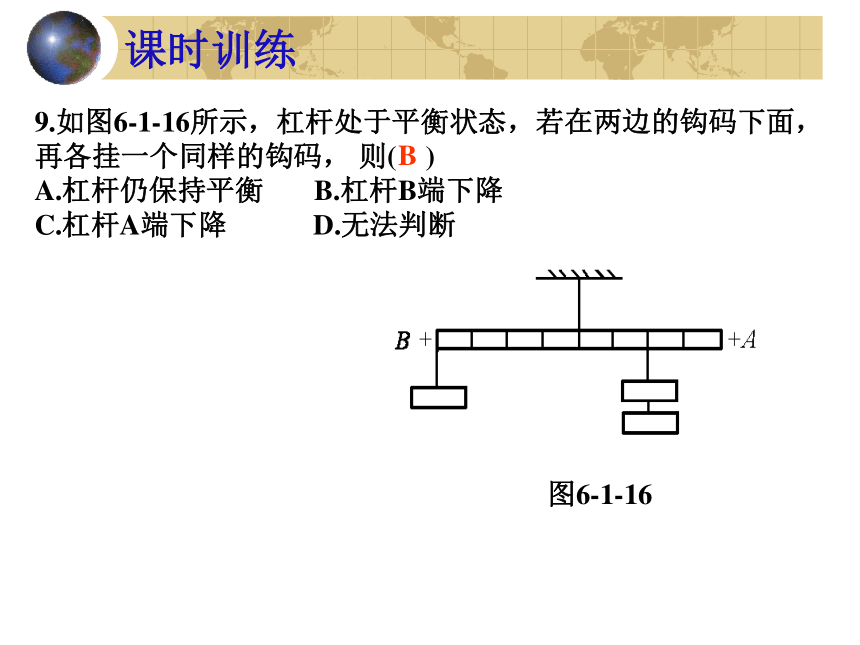

图6-1-1219.629.4 课时训练9.如图6-1-16所示，杠杆处于平衡状态，若在两边的钩码下面，
再各挂一个同样的钩码， 则( )
A.杠杆仍保持平衡 B.杠杆B端下降
C.杠杆A端下降 D.无法判断图6-1-16
B课时训练10.一杠杆在阻力F1与动力F2作用下平衡.如图6-1-17所示，若
F1和 F2大小及方向均保持不变，
将它们的作用点向支点移动相同的距离，则( )
A.杠杆仍保持平衡 B.杠杆向右倾斜
C.杠杆向左倾斜 D.不能确定图6-1-17
B课时训练6.如图6-1-13所示是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是( )
A.B点是支点，液压杆施加的力是动力，货物重力是阻力
B.B点是支点，物体A放在车厢前部可省力
C.C点是支点，物体A放在车厢后部可省力
D.C点是支点，物体A放在车厢前部可省力C 图6-1-13
典型例题解析【例2】如图6-1-8所示的弯曲杠杆， =4 ， =2 cm，OC=3 cm，AC⊥CO，BO⊥CO，O为转轴.在B处挂一重为100 N的重物 ，要求在A处作用一个最小的力F使杠杆平衡.请在图上画出这个力的方向并求出这 个力的大小.
图6-1-8 【答案】F=40 N典型例题解析
【例6】如图6-1-11所示，一个直杠杆可绕轴O转动，在直杆的中点挂 一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起 到水平位置过程中，力F大小的变化情况是( )
A.一直增大 B.一直减小
C.先增大后减小 D.先减小后增大
A图6-1-11课时训练11.一根直杆可绕轴O转动，在直杆的中点挂一重物，在杆的另
一端施加一个方向始终 杠杆垂直的力F，如图6-1-18所示，当
直杆从竖直位置慢慢抬到水平位置的过程中，力 F的大小变化
情况应是( )
A.一直增大 B.一直减小
C.先增大后减小 D.不变图6-1-18
A课时训练12.如图6-1-19所示，杠杆OA可绕支点O转动，B处挂一重物
G，A处用 一 竖直力F.当杠杆和竖直墙之间夹角逐渐增大时，
为了使杠杆平衡，则( )
A. F大小不变，但F＜G
B. F大小不变，但F＞G
C. F逐渐减小，但F＞G
D. F逐渐增大，但F＜G图6-1-19
D典型例题解析
【例4】如图6-1-9所示，在等臂杠杆AB两端各挂有体积相同，质量相 同的空心铜球和铁球，在水平位置平衡，现把铜球和铁球分别同时浸没在盛有CuSO4溶液 的烧杯中，则发现杠杆(球的体积变化忽略不计)( )
A. A端下降
B. B端下降
C. A端先下降，B端后下降
D.仍平衡
图6-1-9B 课时训练13.如图6-1-20所示，甲、乙两实心小球体积之比为3∶1，分别
挂在轻质杠杆AB的两端 ，杠杆水平平衡，AO∶BO=1∶2，则
甲、乙两球密度之比为( )
A. 2∶3B. 3∶2C. 6∶1D. 1∶6图6-1-20
A考点分析1机械的分类
2各种能的影响因素
3机械能的守恒和转化
机械能的分类1.物体具有做功的本领叫做能，动能和势能统称为_______.
2.说明下列物体具有哪种形式的机械能.
①爬山的中学生_______
②拦河坝中的水________
③空中飞行的小鸟______
④转动的车轮______
⑤被风吹弯的小草________
3.一辆城市绿化洒水车，在一条平直的公路上匀速行驶，
当它一边洒水一边匀速行驶，它 的动能将会____，机械能
将会____.(填“变大”、“变 小”或“不变”)动能机械能机械能机械能重力势能弹性势能变小变小课前热身
5.在水平公路上并排行驶的小汽车和大客车中，小汽车具有的__能比 大客车的__能小，这是_________________，_____________________________.
6.一个小钢球沿光滑斜面向下滚动，则钢球的动能将会
____，势能将会____，机械能将会____.(填“变大”“变小”或“不变”)动因为它们速度相同动小汽车质量比大 客车质量小变大变小不变课前热身7.被弹弓射出去的弹丸具有( )
A.动能 B.弹性势能
C.重力势能 D.机械能
8.机械手表里卷紧的发条带动指针转动，这是( )
A.动能转化为势能
B.弹性势能转化为动能
C.电能转化为动能
D.重力势能转化为动能
9.骑自行车的人上坡时，若不再用力蹬车，速度越来越小，这是因为人和自行车( )
A.惯性减小 B.惯性增大
C.机械能减小 D.动能在转化为势能DBD课前热身10.跳伞运动员从空中的飞机上跳下后，在降落伞尚未打开之前的下落过程中，运动员的( )
A.动能增大，重力势能减小
B.动能减小，重力势能增大
C.动能减小，重力势能减小
D.动能增大，重力势能增大
11.当物体受到一对平衡力的作用，它的( )
A.动能不变
B.动能可能增大，也可能减小
C.重力势能一定减小
D.重力势能一定增大
AA课前热身12.如图6-3-1所示，小球先后从倾角分别为30°和60°的光滑斜面由静止开始从顶端滑到 底端，它滑到底端时的速度大小分别为v1和v2，则下列关系式中正确的是( )
A. v1＞v2 B. v1=v2
C. v1＜v2 D.无法确定
B图6-3-1
课前热身19.弹簧被压得越短，则它具的弹性势能将会( )
A.变大 B.变小 C.不变
20.在下列情况中，机械能发生变化的是( )
A.物体从光滑的斜面自由下滑
B.物体在真空中自由下落
C.跳伞运动员匀速降落
D.物体在光滑的水平面上匀速运动
AC
