认识简单机械 简单机械复习

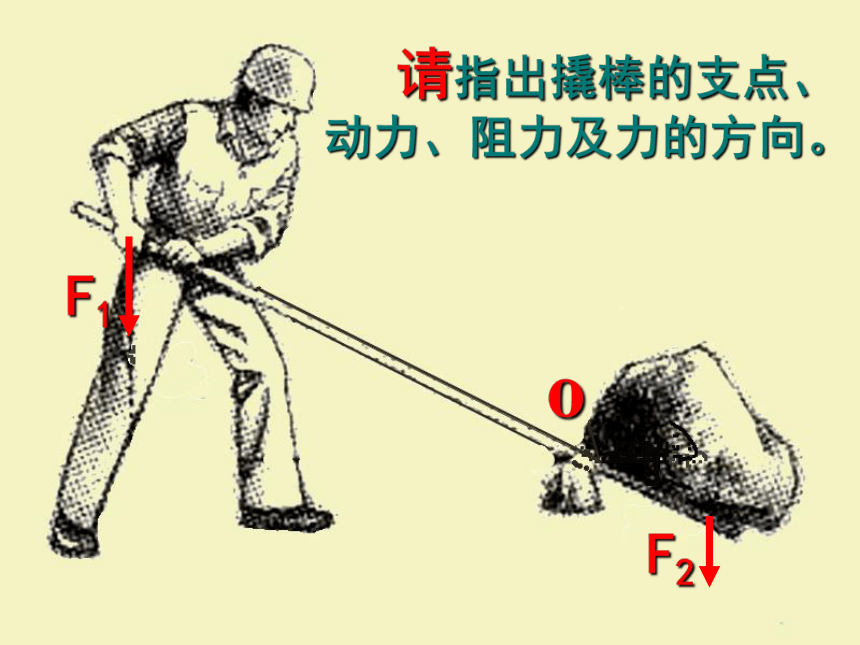

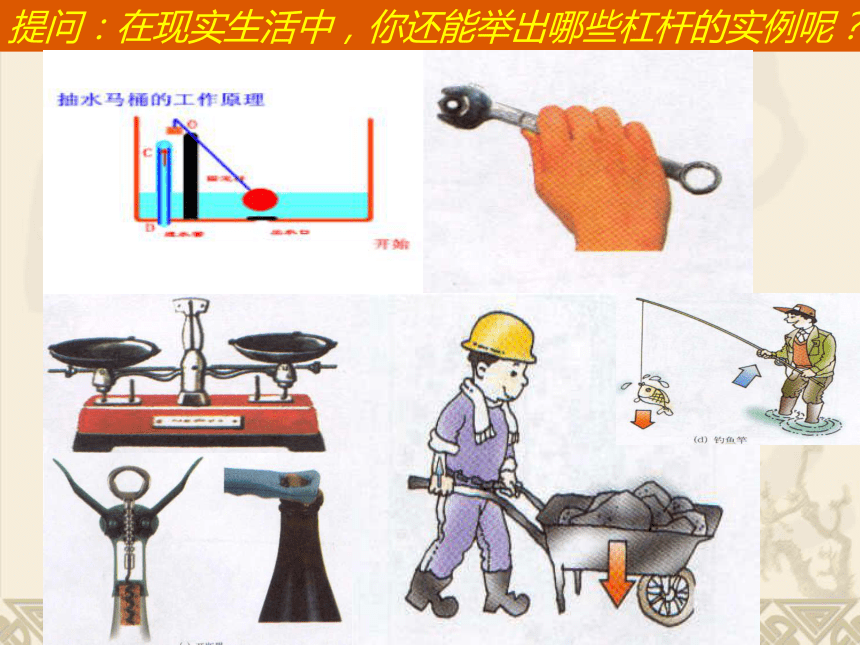

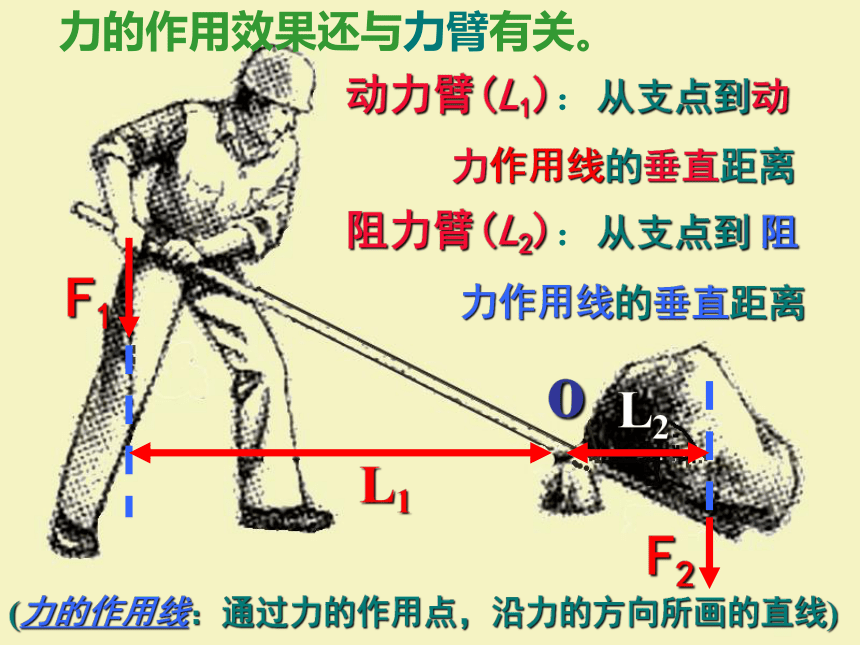

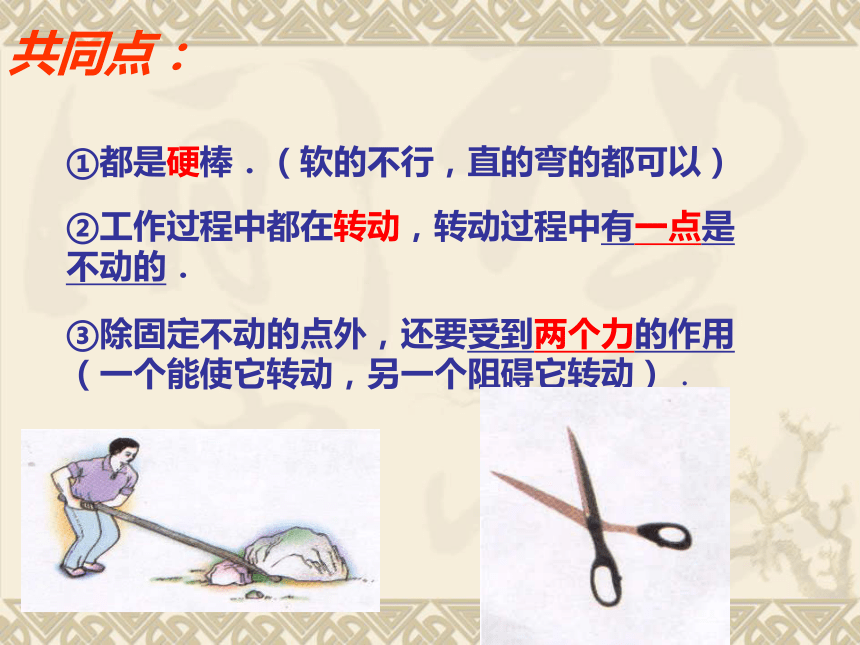

课件46张PPT。认识简单机械杠 杆①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．提问：在现实生活中，你还能举出哪些杠杆的实例呢？ 请指出撬棒的支点、动力、阻力及力的方向。o动力臂(L1)：从支点到动
力作用线的垂直距离阻力臂(L2)：从支点到 阻

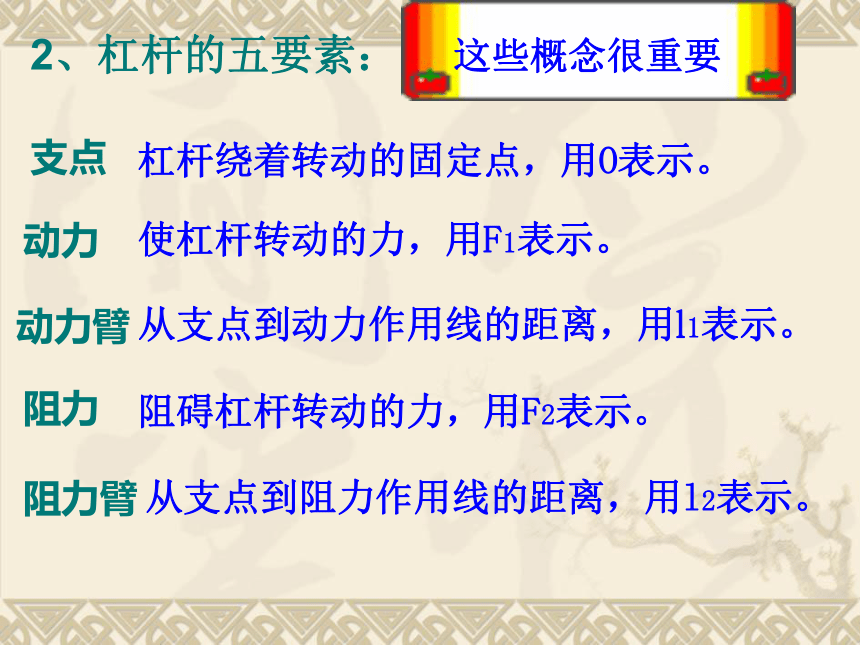

力作用线的垂直距离(力的作用线：通过力的作用点，沿力的方向所画的直线)力的作用效果还与力臂有关。2、杠杆的五要素：支点动力动力臂阻力阻力臂杠杆绕着转动的固定点，用O表示。使杠杆转动的力，用F1表示。从支点到动力作用线的距离，用l1表示。阻碍杠杆转动的力，用F2表示。从支点到阻力作用线的距离，用l2表示。这些概念很重要（1）辨认杠杆；

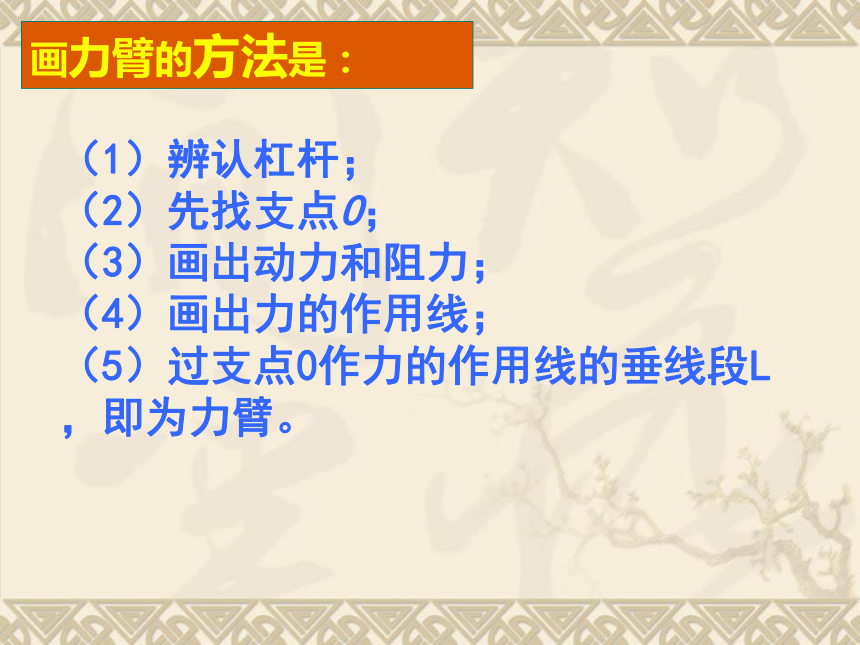

（2）先找支点O；
（3）画出动力和阻力；
（4）画出力的作用线；
（5）过支点0作力的作用线的垂线段L，即为力臂。

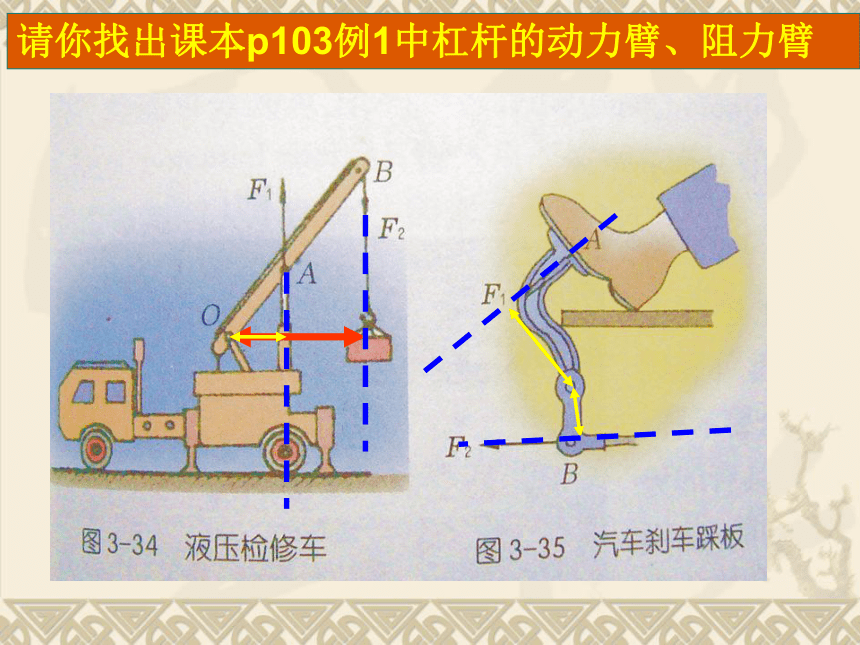

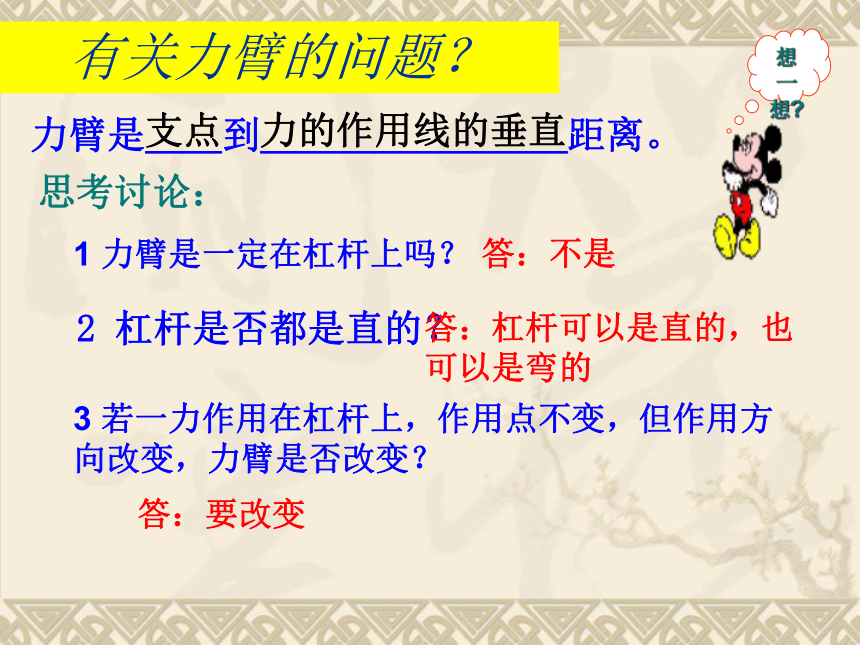

画力臂的方法是：请你找出课本p103例1中杠杆的动力臂、阻力臂有关力臂的问题？2 杠杆是否都是直的？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也

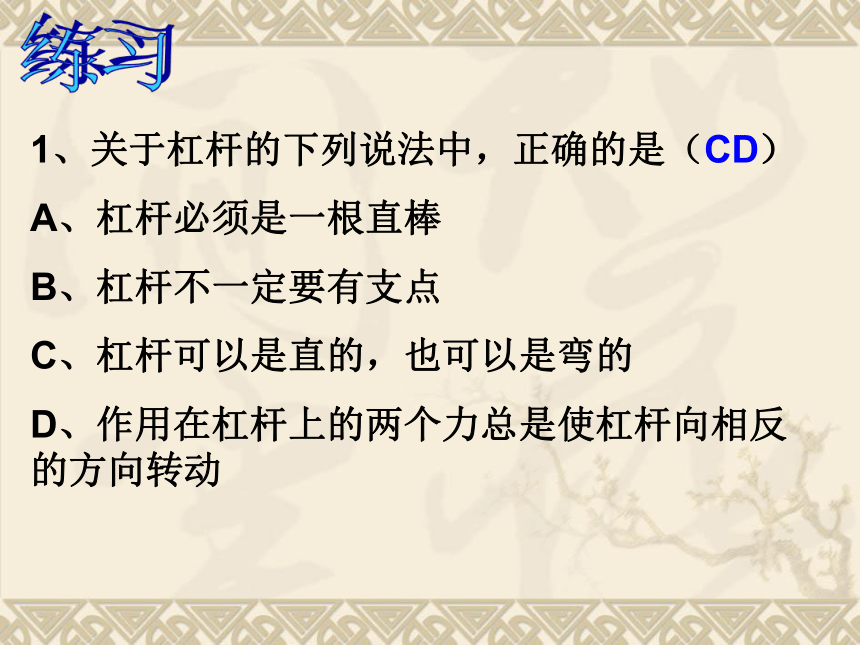

可以是弯的答：要改变想一想?支点力的作用线的垂直1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的

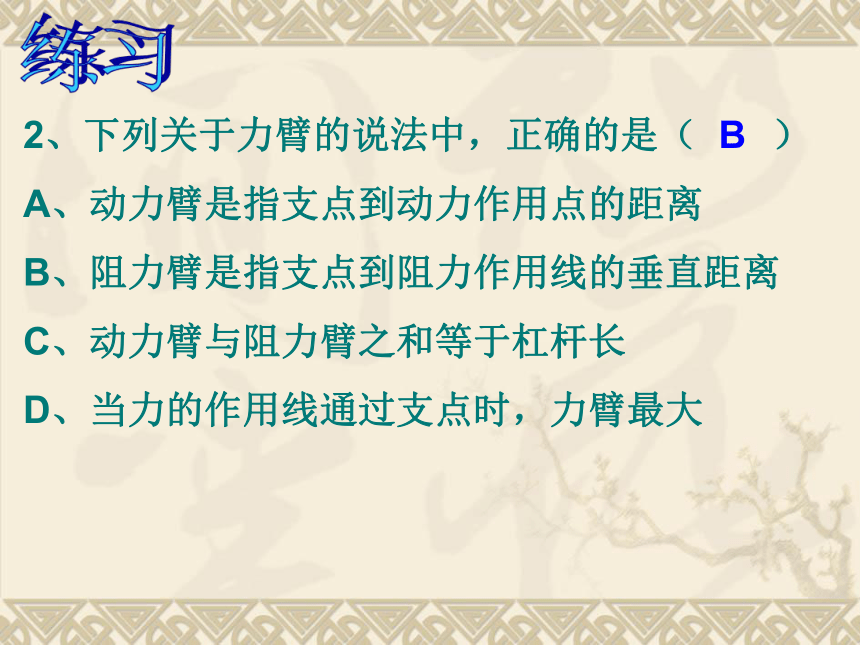

D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B练习画出下列杠杆力臂杠杆及其平衡二、杠杆的平衡什么是杠杆的平衡？ 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。思考与讨论★ 杠杆两端有两只可调节的螺母，能
起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?归纳结论★作用:调节杠杆自身的平衡※因为这样力臂的数值在杠杆
上就能直接读出或量出。
F1F2o杠杆在什么条件下平衡？F2AOBCF1如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在B端要用多少向下的力才能撬起石头？已知: l1=0.7m l2=0.1m F2=500N求: F1解: 由F1l1=F2l2得:
F1=F2l2/l1
= 500N×0.1m/0.7m
=71.4N
答:……条件：杠杆已平衡（如图）1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？做一做问题探究给下列杠杆分类l1>l2
F1(动力<阻力)l1F1>F2
(动力>阻力)l1=l2
F1=F2
(动力=阻力)1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习ABCDoDA6.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60滑轮：周边有槽，可以绕着中心轴转动的轮子。1、定滑轮：转轴固定不动的滑轮。特点： 不能省力，但可改变了力的方向。2、动滑轮：特点：转动轴与重物一起移动的滑轮。二、滑轮的探究能省力一半，但不能改变力的方向。为什么？为什么？定滑轮1:定滑轮实际上就是等臂杠杆。A：支点在轴心O处。B：动力臂l1等于阻力臂l22:拉力大小始终等于重物的重力大小。3：拉力的方向与重物移动的方向相反结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向动滑轮A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。动力F为阻力G的1/2倍1：动滑轮实质是动力臂为阻力臂2倍的杠杆。2：在上述情况下，动力是阻力的1/23：拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿，但不能改变施力的＿＿＿。省力方向一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？能。把它们组合成滑轮组。三、滑轮组由一个定滑轮和一个动滑轮组成。实验结果：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=2n=3使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一即在左图所示的滑轮组中，(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？图中吊起动滑轮的绳子股数为5如图，物体匀速运动时拉力F的大小等于＿＿＿＿。三、滑轮组小结一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一三、滑轮组1:如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿＿和图＿＿用力大小一样。(b)(c)2.如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80Nf=T=120N因为T=2F=120N120N机械效率某人用动滑轮将重为G1的米袋提升h高度。设动滑轮重G2，不考虑绳子重及滑轮摩擦，人所做的功为：W=Fs==G1h+G2h=W1+W2有用功 ：使用机械时，对人们有用的功额外功 ：人们不需要但又不 得不做的功总功 　：有用功与额外功的总和，即
W总=W有+W额注：通常总功指对机械所施加的动力所做的功一、有用功、额外功、总功W总=FsW有=Gh1、有用功跟总功的比值叫机械效率(2)有用功总小于总功,所以机械效率总小于1 公式： (1)机械效率一般用百分数表示，没有单位 二、机械效率起重机的机械效率是60%它表示什么意思？ 使用起重机提升重物时所做的有用功跟总功的比值是60%，也可以说有用功在总功中占有60%，另外的40％是额外功．例 用一动滑轮将重200N的砂子提到9m高的脚手架上，所用力是120N，求有用功、总功机械效率各是多少？解：答：有用功是1800J,总功是2160J,机械效率是83.3%已知: G=200N h=9m F=120N求: W有、W总、η如何提高机械效率 １.减小动滑轮自重来减少额外功F3.增加提升物体的重力来增加有用功2、减小机械间的摩擦力来减少额外功F哪个效率高Ｇ甲乙1．有用功越多，机械效率越高
2．额外功越少，机械效率越高
3．物体做功越慢，机械效率越低
4．做总功越多，机械效率越低
5．做相同的有用功,额外功越少,机械效率越高
6．有用功总小于总功,所以机械效率总小于1
7．做的额外功一定时,总功越少,机械效率越高判断：下面说法中是否正确．例：用滑轮组把720牛重的贷物提高10米，若滑轮组的机械效率是60%，求有用功，总功和额外功。
