浙教版九年级上第3章第六节电功和电功率复习(浙江省温州市)

课件41张PPT。《电功和电功率》复习考试说明 151 页

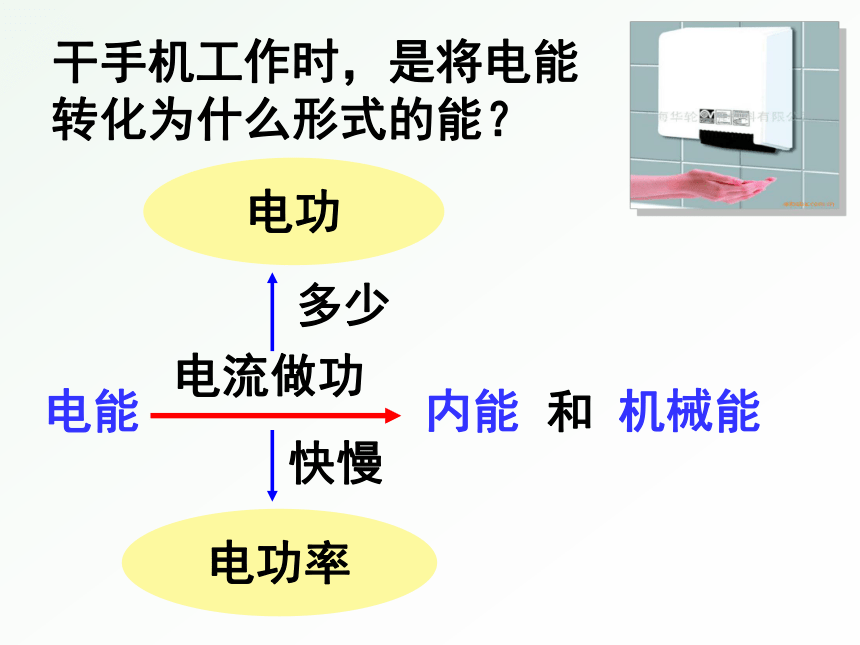

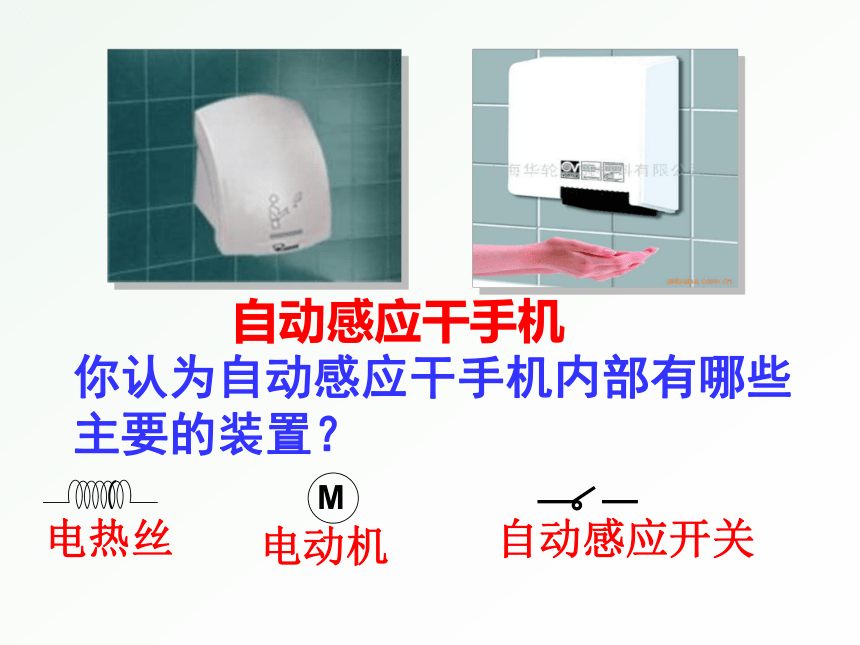

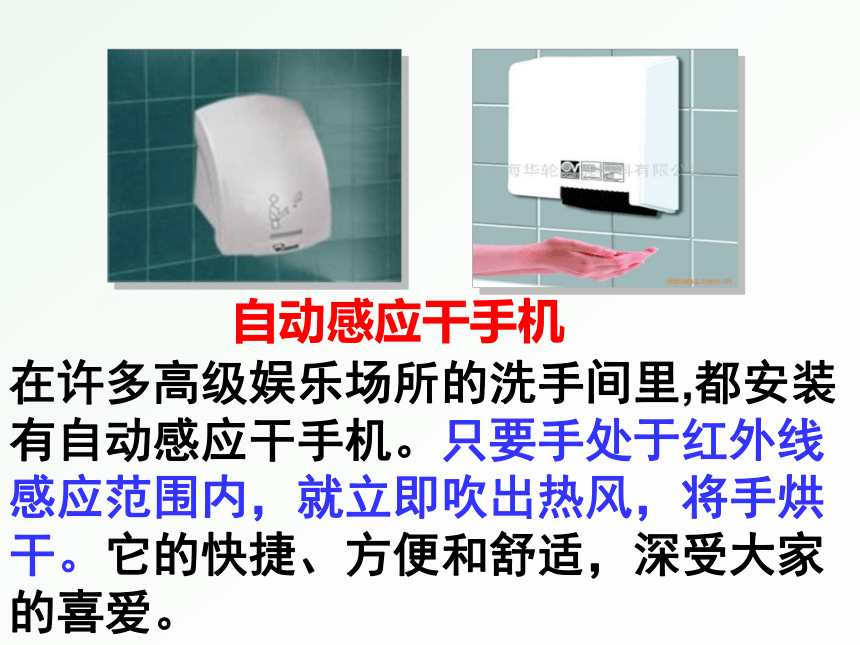

复习导引 128 页自动感应干手机在许多高级娱乐场所的洗手间里,都安装有自动感应干手机。只要手处于红外线感应范围内，就立即吹出热风，将手烘干。它的快捷、方便和舒适，深受大家的喜爱。自动感应干手机你认为自动感应干手机内部有哪些主要的装置？电热丝电动机自动感应开关干手机工作时，是将电能转化为什么形式的能？电能内能机械能和电流做功多少快慢电功电功率做功多少做功快慢电功电功率电流做的功单位时间里完成的电功WPJ1kWh=1000W×3600s=3.6×106JkWhWkW1）概述电功的概念 b 2）知道电功的单位 a

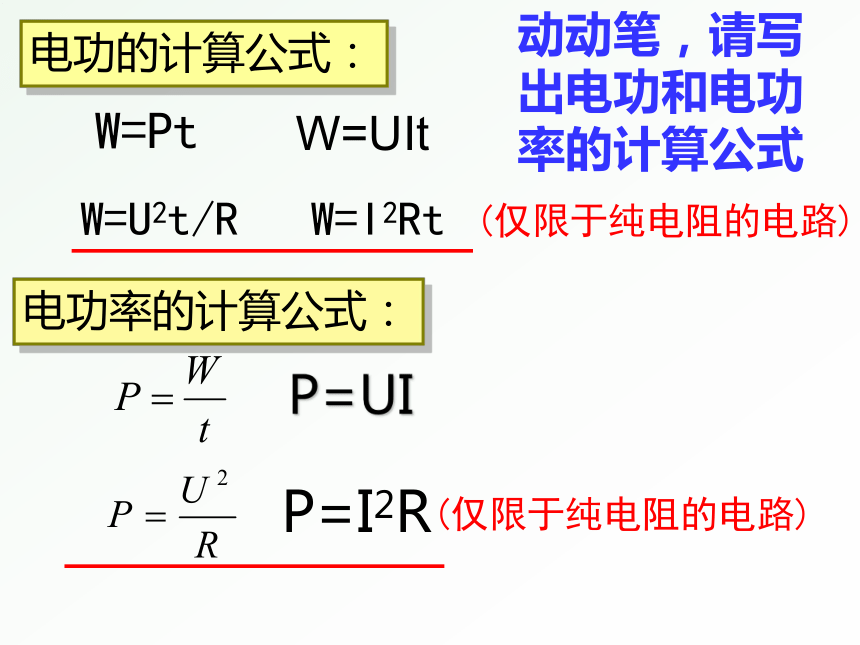

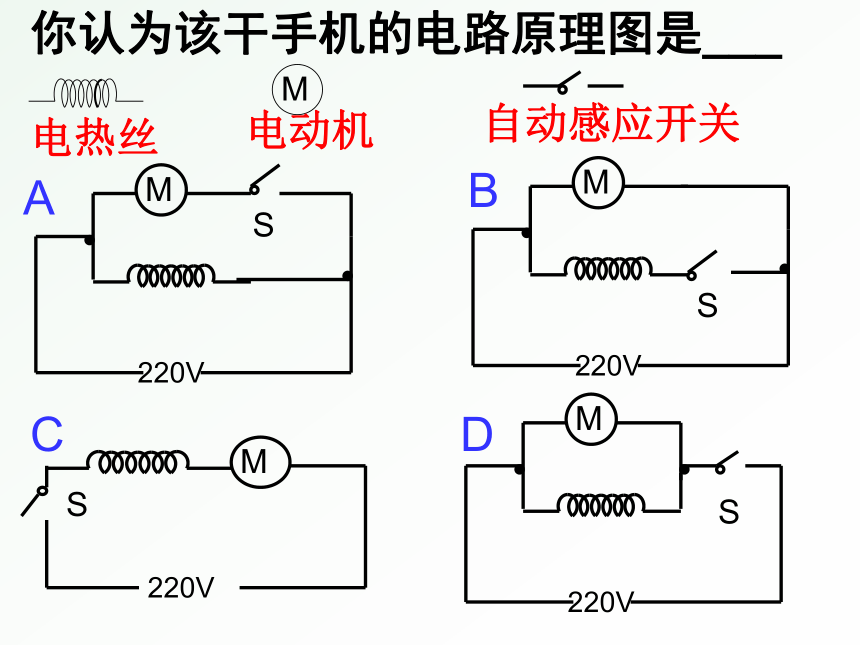

1）概述电功率的概念b 2）知道电功率的单位aV·A电功的计算公式：W=U2t/R W=I2RtP=UIP=I2RW=PtW=UIt电功率的计算公式：(仅限于纯电阻的电路)(仅限于纯电阻的电路)动动笔，请写出电功和电功率的计算公式电热丝电动机ABCD自动感应开关你认为该干手机的电路原理图是___额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米

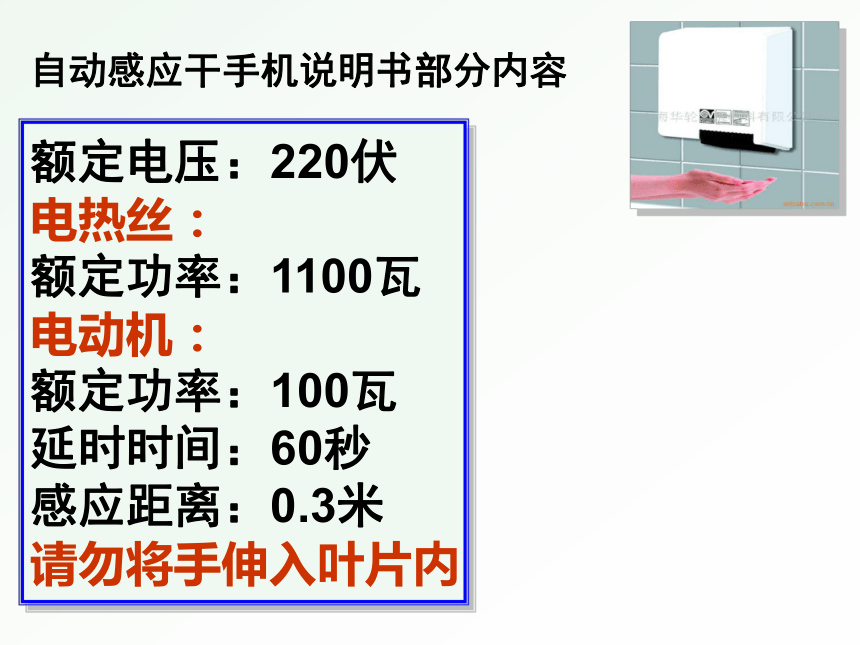

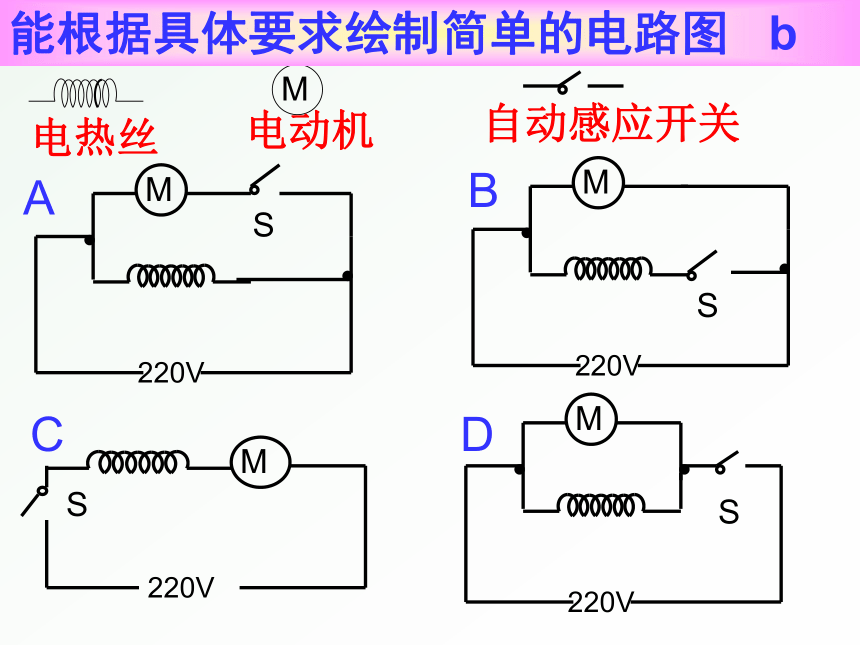

请勿将手伸入叶片内自动感应干手机说明书部分内容电热丝电动机ABCD自动感应开关你认为该干手机的电路原理图是___D能根据具体要求绘制简单的电路图 b额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米

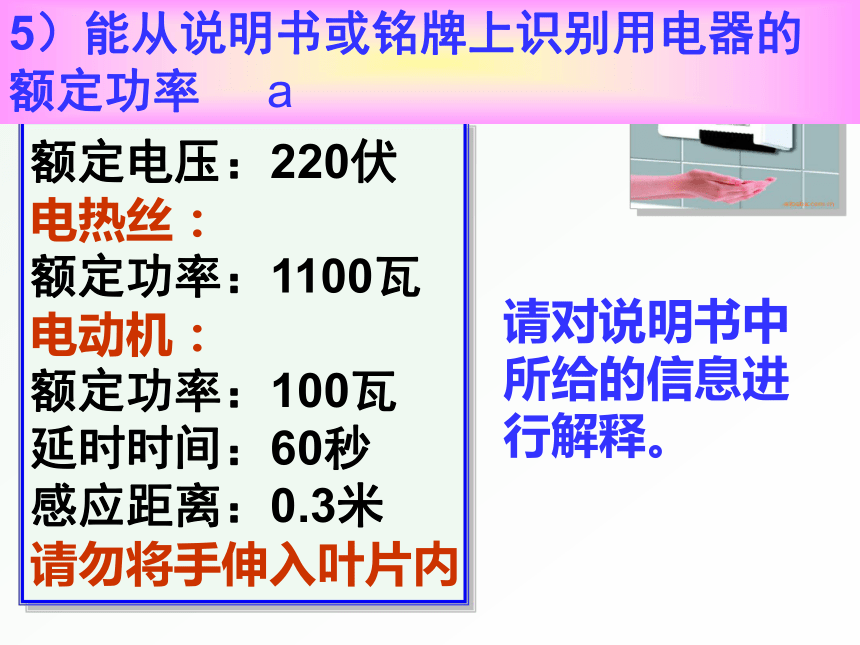

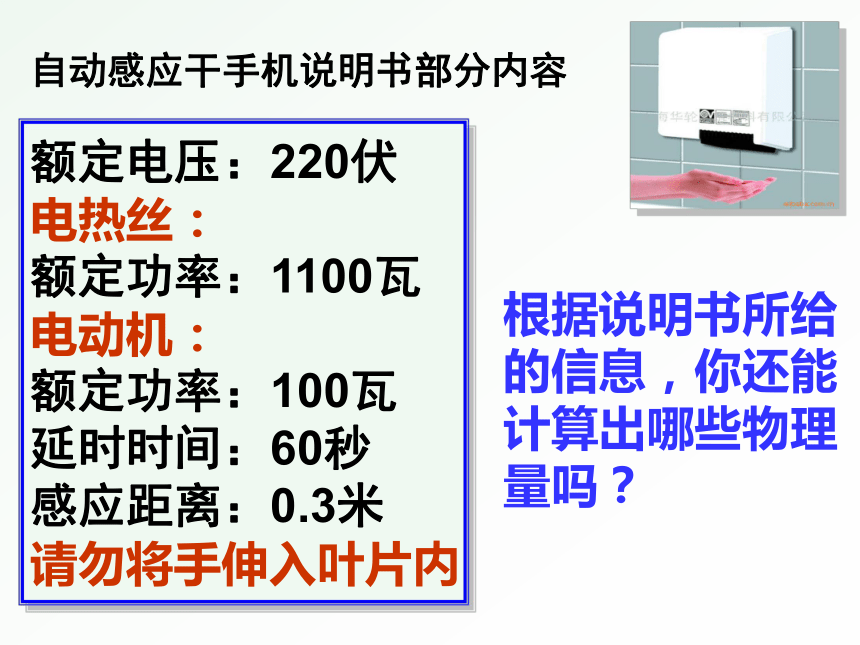

请勿将手伸入叶片内自动感应干手机说明书部分内容请对说明书中所给的信息进行解释。5）能从说明书或铭牌上识别用电器的额定功率 a自动感应干手机说明书部分内容根据说明书所给的信息，你还能计算出哪些物理量吗？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内5安44欧66000焦0.45安2200焦5.45安28200焦5）应用电功的公式计算用电器消耗的电能c
3）应用电功率的公式进行简单的计算 c自动感应干手机说明书部分内容若用电高峰期时，电路的工作电压为200伏，则电热丝的实际电功率多大？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内现以该电热丝为研究对象：200伏解：RP=UI=200伏×5安=1000瓦P=U2/R=(200伏)2/44欧=909.1WI=U/R=200伏/44欧=4.54安P=UI=200伏×4.54安=909.1瓦自动感应干手机说明书部分内容若将该电热丝接在电压为380伏的电路中，要使它正常工作，你有什么办法？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内现以该电热丝为研究对象：380伏R1R2380伏R1R2分压电路分流电路380伏解：R1R2U2=U总-U1=380V-220V=160VI2=I1=5安R2=U2/I2=160伏÷5安=32欧此时R2的实际功率是多大？P2=U2·I2=160V×5A=800W串联电路中，各电阻的电功率与阻值成正比自动感应干手机说明书部分内容若该干手机的额定功率已经模糊不清，无法辨别了，你有什么办法进行测算它总的额定功率？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内电能表是测量___的仪器？A、电流
B、电压
C、电功
D、电功率C220V 3(6)A 50Hz 360R/kWh用这个电能表对该自动感应干手机进行测量，合适吗？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内电能表下只接干手机。若自动感应干手机连续工作1次（每次60秒钟），该电能表转动32圈，那么干手机的总电功率为多大？220V 10(20)A 1600R/kWhP==32/1600kWh1/60h=1.2kWWtP==1.2kWh1h=1.2kWWt220V 10(20)A 1600R/KWh-1274.6度-1275.8度若让干手机连续工作一个小时，电能表的示数由下左图变为右图，则干手机的电功率是多少？1275.8kWh-1274.6kWh=1.2kWh测量用电器电功率的方法：电能表法伏安法原理主要仪器P=UI电能表 秒表电流表 电压表
滑动变阻器请画出伏安法测电功率的电路图：额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内自动感应干手机说明书部分内容【06温州】下列仪器用来测量电能的是（ ）点击中考D【06衢州】小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：
(1)电热烘干机工作6小时消耗的电能是__千瓦时
(2)电热烘干机额定电功率是多大?
(3)电热烘干机发热体的电阻是多少?3500瓦96.8欧关注考点找出错误的地方 下图是“测量额定电压为2伏、电阻约5欧的小灯珠的额定功率”连接时的实物图。-0.63-315 下图是“测量额定电压为2伏、电阻约5欧的小灯珠的额定功率”连接时的实物图。-0.63-315小明在“测量额定电压为2V的小灯珠的额定功率”的实验过程中,读出以下几组数据：该电灯的额定功率为多少?该电灯处在1.5V时,功率为多少?0.450.821.77若现在电压表示数为1.5V,要测该电灯的额定功率,应怎样做?3）能测定小灯泡的额定功率和实际功率 b
4）收集和整理实验数据得出实验结论 b【06湖州】张宇同学家有一台34英寸的彩电，在正常播放节目时的功率为500瓦特，而待机(没有切断电源)时的功率为5瓦特，平均每天有1/4时间在插放节目，另3/4时间处于待机状态。则该彩电平均每天消耗____________焦耳的电能，其中___________焦耳是可以通过切断电源的方法节省的。点击中考1.1124×1071.08×107【06浙江】在“测量小灯泡电功率的试验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）点击中考【06浙江】在“测量小灯泡电功率的试验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）点击中考B【06杭州】电视机可以用遥控器关机而不用断开电源，这种功能叫做待机功能。这一功能虽给人们带来了方便，但在待机状态下电视机仍然要消耗电能却鲜为人知。例如小明家的一台34时彩色电视机的待机功率大约是10瓦，假如他家电视机平均每天开机4小时，看完电视后总是用遥控器关机而不切断电源。试计算：
⑴.小明家一年(365天)中因这台电视机待机浪费的电能是多少千瓦时?
⑵.请你设计一种测电视机待机功率的方法。
⑶.请你就电视机待机功能的正确使用方法提出一条建议。点击中考关注考点关注考点
