浙教版九年级上第3章第三节认识简单机械第二课时

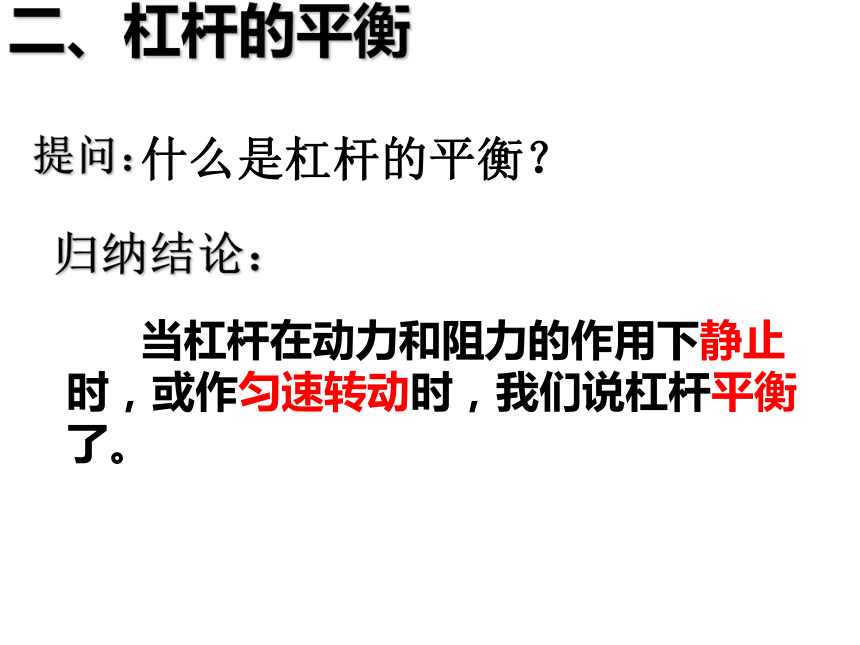

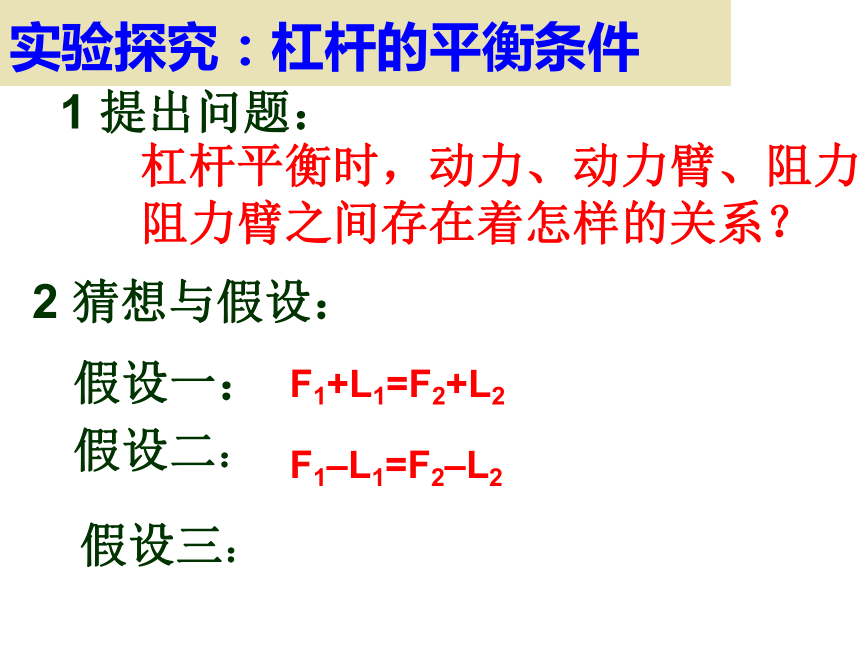

课件39张PPT。杠杆及其平衡如果是大人和小孩能一起玩跷跷板呢？二、杠杆的平衡提问：什么是杠杆的平衡？归纳结论： 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。实验探究：杠杆的平衡条件1 提出问题：杠杆平衡时，动力、动力臂、阻力、

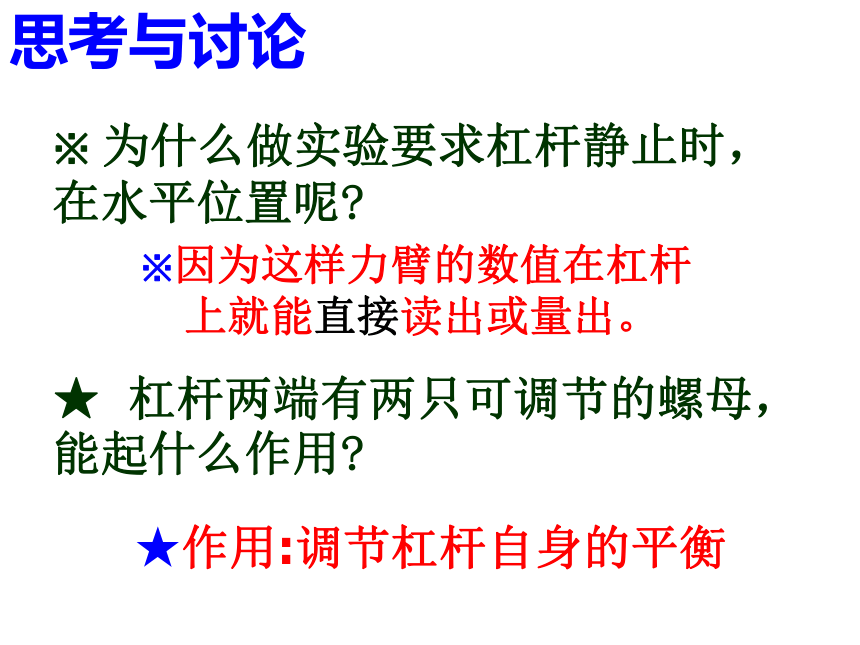

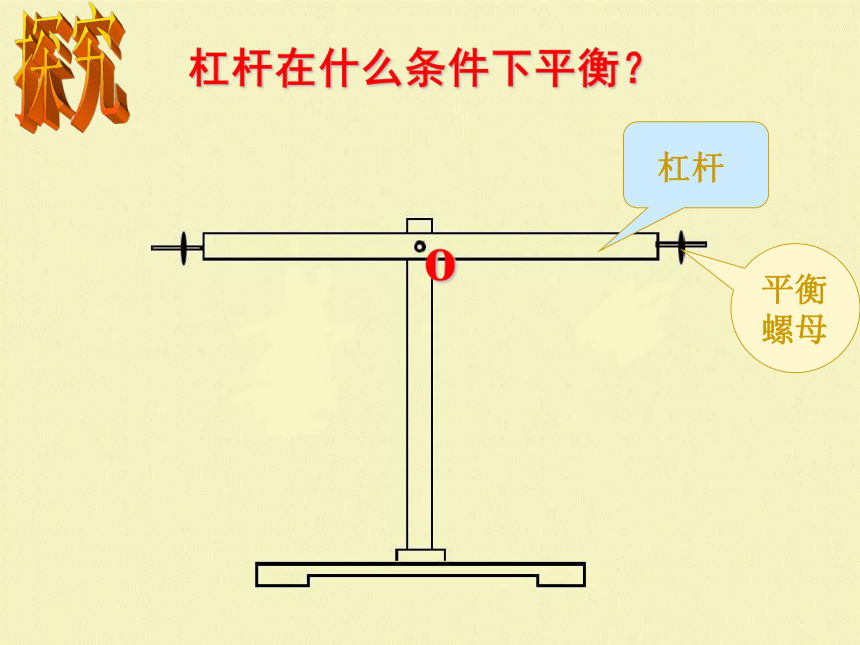

阻力臂之间存在着怎样的关系？2 猜想与假设：假设一：假设二：假设三：F1+L1=F2+L2F1–L1=F2–L2o杠杆在什么条件下平衡？探究思考与讨论★ 杠杆两端有两只可调节的螺母，能起什么作用?※ 为什么做实验要求杠杆静止时，在水平位置呢?★作用:调节杠杆自身的平衡※因为这样力臂的数值在杠杆
上就能直接读出或量出。

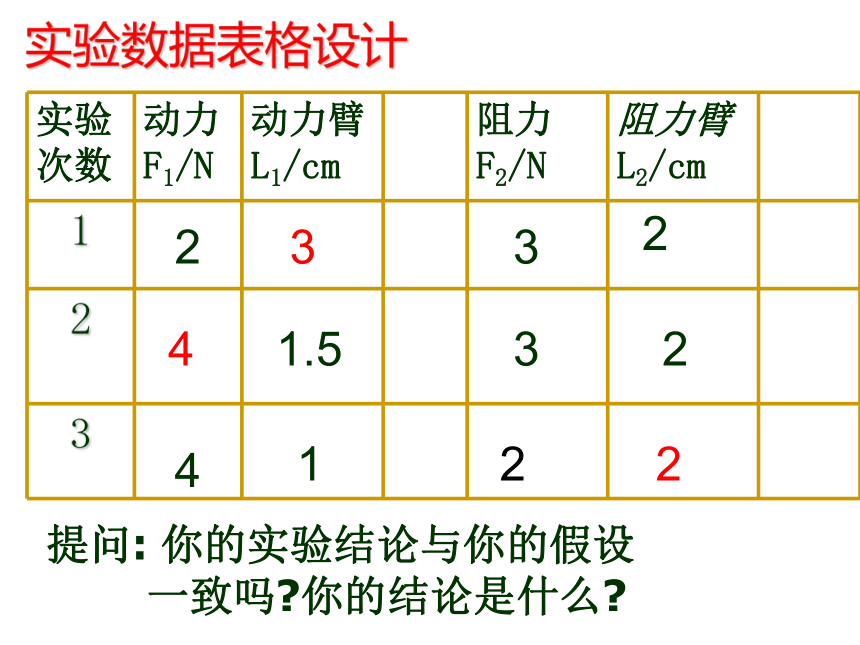

实验数据表格设计232231.5412342提问: 你的实验结论与你的假设

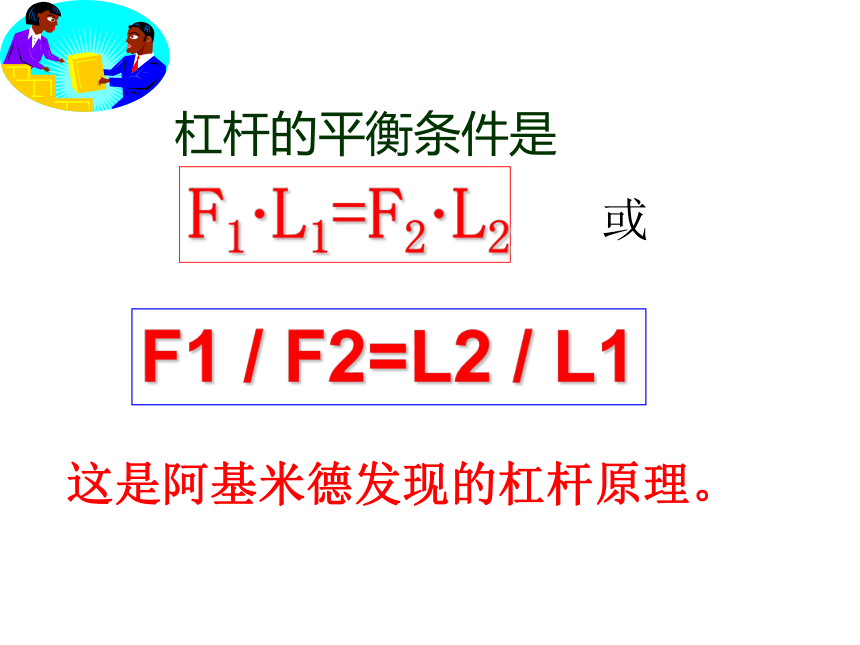

一致吗?你的结论是什么?杠杆的平衡条件是F1·L1=F2·L2这是阿基米德发现的杠杆原理。

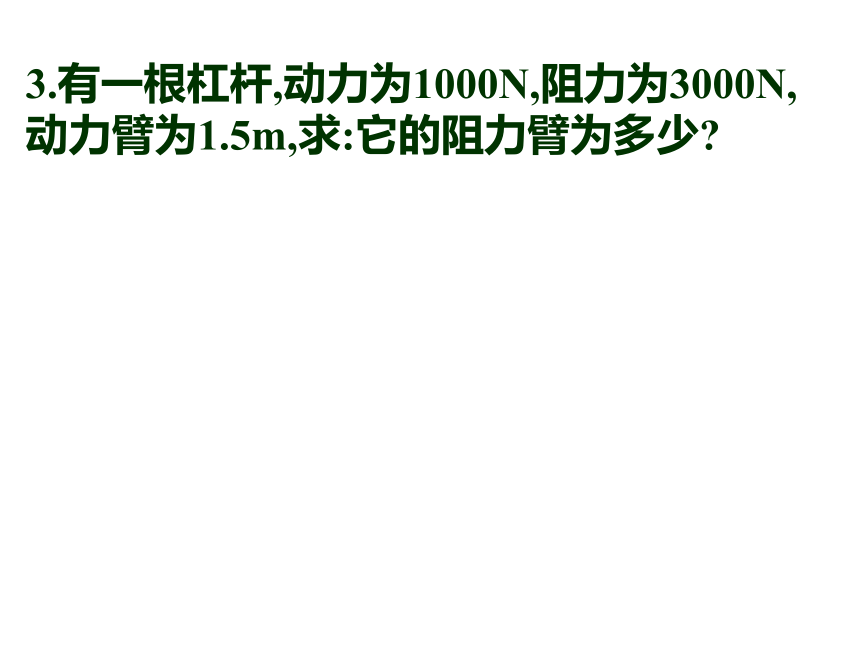

或F1 / F2=L2 / L13.有一根杠杆,动力为1000N,阻力为3000N,

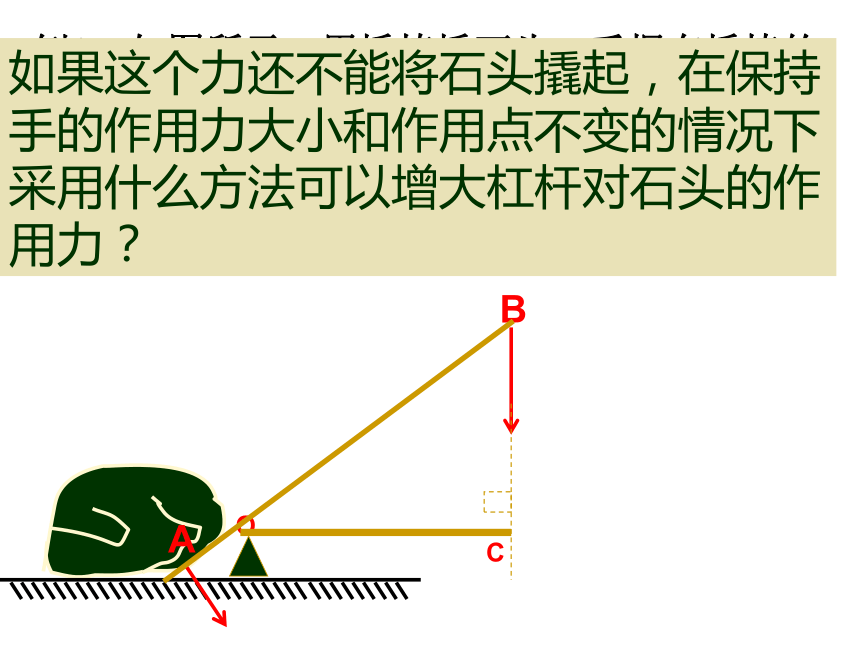

动力臂为1.5m,求:它的阻力臂为多少?AOBCF1例1：如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头在A端需要500牛的力，求在B端要用多少向下的力才能撬起石头？如果这个力还不能将石头撬起，在保持手的作用力大小和作用点不变的情况下采用什么方法可以增大杠杆对石头的作用力？2．用铁锤拔钉的情景如图3-37所示，由图中所提供的数据，求出钉子对铁锤的阻力。·O现代曹冲称象3。若当时这位物理老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为100牛,则称出的大象重力约多大?4。请你仔细观察如图所示的漫画,分析究竟小猴与小兔谁分得的萝卜重,简要说明理由_____________________________________
____________________________________________________________________。小猴子分到萝卜重。因为萝卜平衡时，较粗一端重心
与支点间距离短，据杠杆平衡条件：G粗L粗=G细L细
可知，小猴分得的萝卜重。5一根轻质杠杆，在左右两端分别挂在200牛和
300牛的重物时，杠杆恰好平衡．若将两边物重
同时减少50牛，则杠杆　（?　）
A．左端下沉　 B．右端下沉　
C．仍然平衡　 D．无法确定6。一根轻质扁担长1.8m，前后两端分别挂上
重600N和200N的货物，问：人肩应挑在离前端
多远处才能使扁担平衡？分析：人肩挑处是
扁担的支点O，前
后两货物的重分别
为动力和阻力，要
求的肩处离前端的
距离是动力臂。F1=G1＝600NF2=G2＝200N想一想OL1L2L=1.8m　利用杠杆可以用较小的力产生一个较大的力，从而省力！应该怎么做？在用撬棒撬石头时，通常人们所用的动力比石头给撬棒的阻力要小，这是为什么呢？（作出五要素）省力杠杆（动力臂大于阻力臂）F2F1L1L2Oh2h1省力杠杆：Oh1 ＞ h2省力、费距离有何特点？费力杠杆（动力臂小于 阻力臂）F2F1L1L2O费力杠杆：h2h1O费力、省距离h1 ＜ h2有何特点？F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2
这是费力杠杆想一想等臂杠杆：动力臂等于阻力臂F2F1L1L2O什么时候使用等臂杠杆呢？L2 ＝ L1Ｆ2 ＝ F1等臂杠杆特点？等臂杠杆不省力，也不省距离归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)它们能省功吗？如图杠杆分别是哪种杠杆？讨论小结二、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。一、杠杆平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习ABCDoDA3.判断：动力和阻力可以人为规定。（ ）
4.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.
课堂练习5、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．√3:1B如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60结束课堂练习一根轻质杠杆，在左右两端分别挂在200牛和
300牛的重物时，杠杆恰好平衡．若将两边物重
同时减少50牛，则杠杆　（?　）
A．左端下沉　 B．右端下沉　
C．仍然平衡　 D．无法确定B课后作业：课外习题4.用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图一所示。这样就比较容易地拧下螺母，这是因为（ ）
A.套上的管子较重，可以省些力
B.套上的管子较粗，使用比较方便
C.套上管子后可以用较大的力
D.套上管子后增大了力臂8.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 4.在图13—2中是杠杆原理的应用，其中节省距离的是____，增大距离的是________，可以省力的是________。ABCD画杠杆五要素练习
