课件22张PPT。家庭电路先请同学们想一想以下几种情境：1、在骄阳似火的夏天，当你正在家里学习时突然停电了。2、在一个风高月黑的夜晚，当你晚自习结束后骑车回家在半路时，突然停电，路灯都不亮了。3、当你乘着电梯上高楼时，突然停电了。4、当医生给重病人做手术时，突然停电了。 2006年2月28日，上海宝山钢铁股份有限公司炼铁部转炉一分厂（该项目系宝钢一期工程，85年投产，设计年产钢水671万吨，占地面积4.3万㎡，高22.2m,主厂房地上3层，地下多电缆隧道）因为3号转炉电缆竖井内地面处的电缆遭小动物咬损，发生接地短路引起火灾，烧毁建筑1295.4㎡和部分电气设备，造成转炉停产，直接损失615.7万元。 2007年山东临沂114特大火灾一、家庭电路的组成

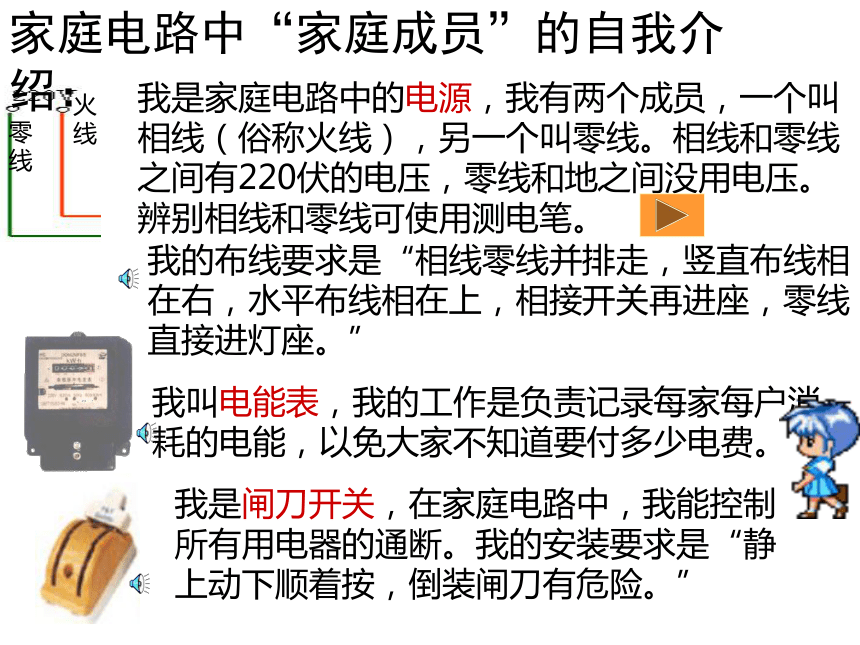

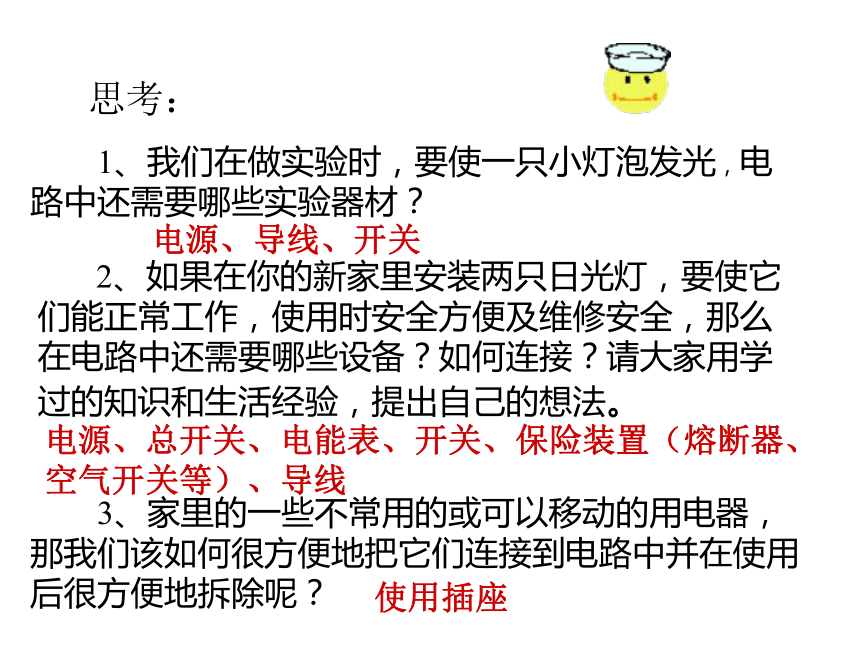

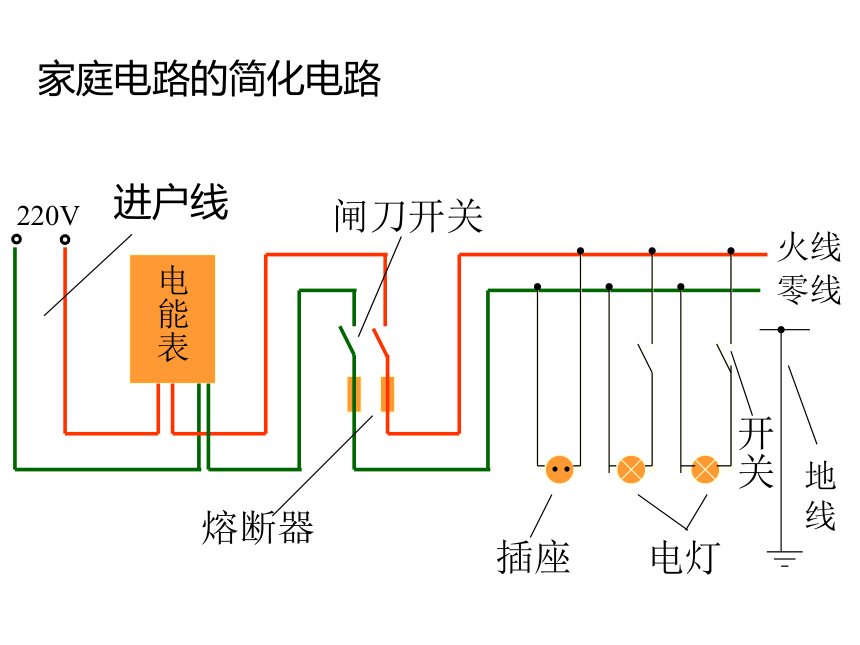

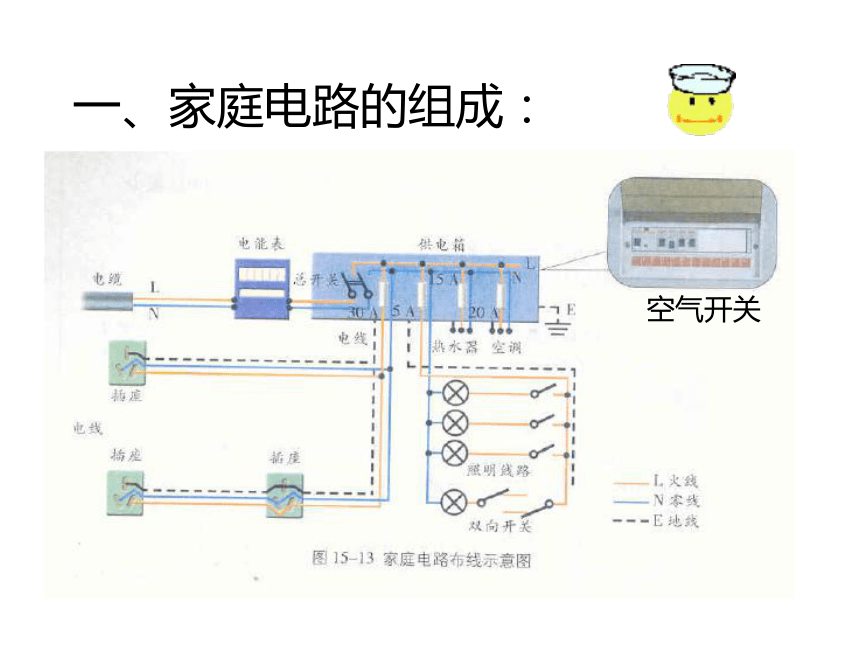

思考： 1、我们在做实验时，要使一只小灯泡发光，电路中还需要哪些实验器材？电源、导线、开关 2、如果在你的新家里安装两只日光灯，要使它们能正常工作，使用时安全方便及维修安全，那么在电路中还需要哪些设备？如何连接？请大家用学过的知识和生活经验，提出自己的想法。电源、总开关、电能表、开关、保险装置（熔断器、空气开关等）、导线 3、家里的一些不常用的或可以移动的用电器，那我们该如何很方便地把它们连接到电路中并在使用后很方便地拆除呢？使用插座一、家庭电路的组成：空气开关熔断器闸刀开关插座电灯开关家庭电路的简化电路地线进户线我是家庭电路中的电源，我有两个成员，一个叫相线（俗称火线），另一个叫零线。相线和零线之间有220伏的电压，零线和地之间没用电压。辨别相线和零线可使用测电笔。家庭电路中“家庭成员”的自我介绍：我叫电能表，我的工作是负责记录每家每户消耗的电能，以免大家不知道要付多少电费。我是闸刀开关，在家庭电路中，我能控制所有用电器的通断。我的安装要求是“静上动下顺着按，倒装闸刀有危险。”火线零线我的布线要求是“相线零线并排走，竖直布线相在右，水平布线相在上，相接开关再进座，零线直接进灯座。”测电笔的构造用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .我是熔断器，我在家庭电路中的作用可大了，下面老师要专门介绍呢！我是灯泡，在这里我代表大部分家用电器，我们的作用就是“为人民服务”。我叫开关，我的权力不算大，但我可以控制和我串联的灯泡。火线先要经过我才能进灯泡。我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中呢。我的兄弟很多，其中老三（三孔插座）的口号是“左零右相上接地，大功电器是最爱。”大低热量熔点熔断干2、探究熔丝熔断的原因（1）提出问题：电路中熔丝熔断是因为电路中的电流过大时，熔丝的温度较高而达到它的熔点，那么电路中造成电流过大的原因主要是什么呢？（2）进行猜想：（根据所学的知识谈谈你猜想的依据）A、短路是引起电流过大的一个原因。根据欧姆定律I=U/R，总电阻几乎为零，此时电路上的电流很大。B、用电器总功率过大是引起电流过大的另一个原因。根据电功率公式P=UI得到I=P/U，则干路中的电流随用电器总功率的增大而增大。（3）实验探究灯泡正常发光，熔丝不熔断。灯泡不发光，熔丝被立即熔断。 当电路中发生短路时，电路中的电流将急剧增大，熔丝会立即被熔断实验：探究短路引起电流的过大造成电路短路的常见情况有：连接电路时，误将火线和零线直接连通；电线绝缘皮被损坏，电线和用电器使用年久，使皮破损或老化，因而火线和零线直接连通，等等。S1S2夹熔丝思考：家中的用电器，特别是大功率电器较多的时候，能不能同时使用？为什么？同时使用大功率电器往往会发生跳闸现象，根据电功率公式P=UI得到I=P/U，则干路中的电流随用电器总功率的增大而增大。结论：电路发生短路或电路的总功率过大(过载），会使电路的电流过大，从而会使熔丝熔断。 3、熔丝的选择1、我们在选择熔丝时，应使它的熔断电流与电能表的最大工作电流相当。如10安的电能表应配用熔断电流为10安的熔丝。2、电路发生故障有时会导致熔丝熔断，更换熔丝后，首先应检查导致熔丝熔断的原因，在排除故障后才能合上闸刀开关，恢复供电。3、安装家庭电路中熔丝时，千万不要用铜丝、铁丝代替，因为铜丝、铁丝的熔点高，在电流过大时不易熔断，起不到保护电路的作用。 1、因电路短路、超负荷运行所引起的各类安全事故，人们并不感到陌生。各种用于防止电路短路、超负荷运行的保护装置（如熔断器、空气开关等），已被广泛应用且行之有效。但是，对于因线路连接处接触不良而引起的火灾和安全事故，人们也应引起足够的重视！随着电气化的日益普及，一些重大火灾事故就是因线路连接处接触不良而造成的，教训十分深刻。
2、当线路连接处接触不良时，会使该处的电阻变大，造成局部过热。同时，接触处的电阻又将随温度升高而增大。电阻越大，温度越高，温度越高又造成电阻越大，从而形成电热的逐步积累和恶性循环，以致引发火灾。我们还要知道：你学到了什么？家庭电路由哪些部分组成？
如何辨别相线和零线？
保险丝材料特点和作用？
熔丝熔断的原因是什么？
如何选用熔丝？
再 见美丽的夜景也需要电
