华师大版九年级上册 第四章 电能 1.电能的获得和转化 (浙江省宁波市慈溪市)

课件34张PPT。4、1 电 能 的 获 得
和 转 化(一)想一想：

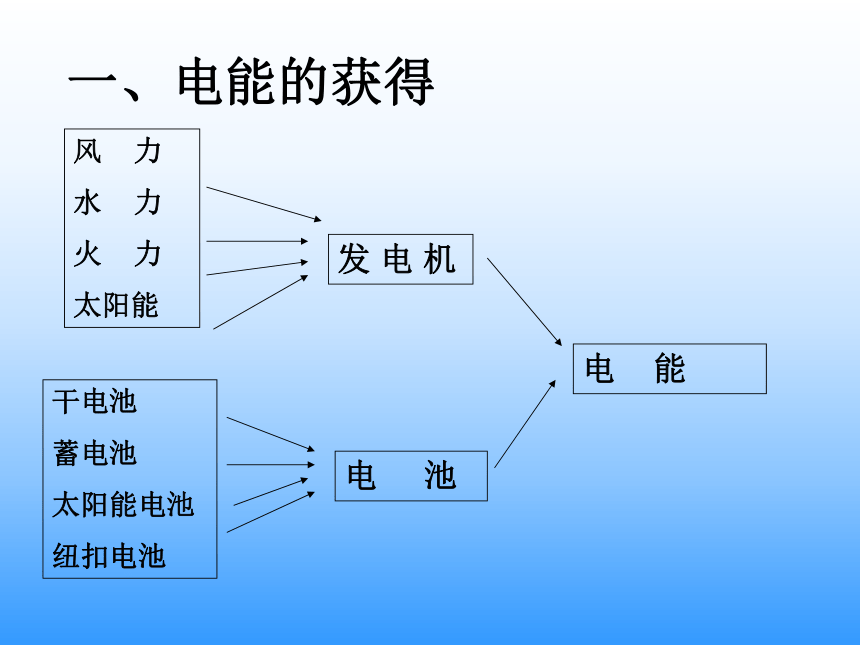

日常生活中我们是如何获得电能的？一、电能的获得风 力
水 力
火 力
太阳能干电池
蓄电池
太阳能电池

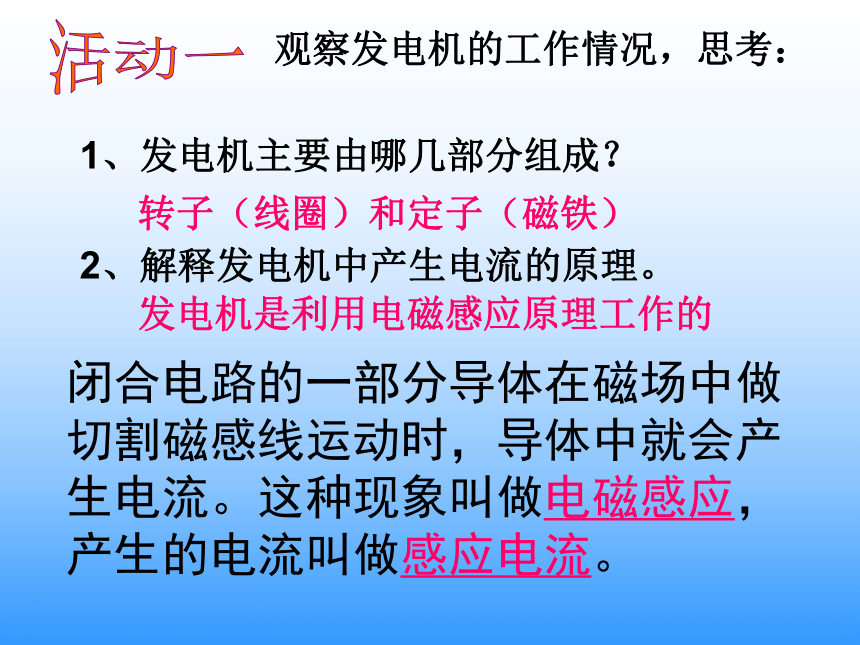

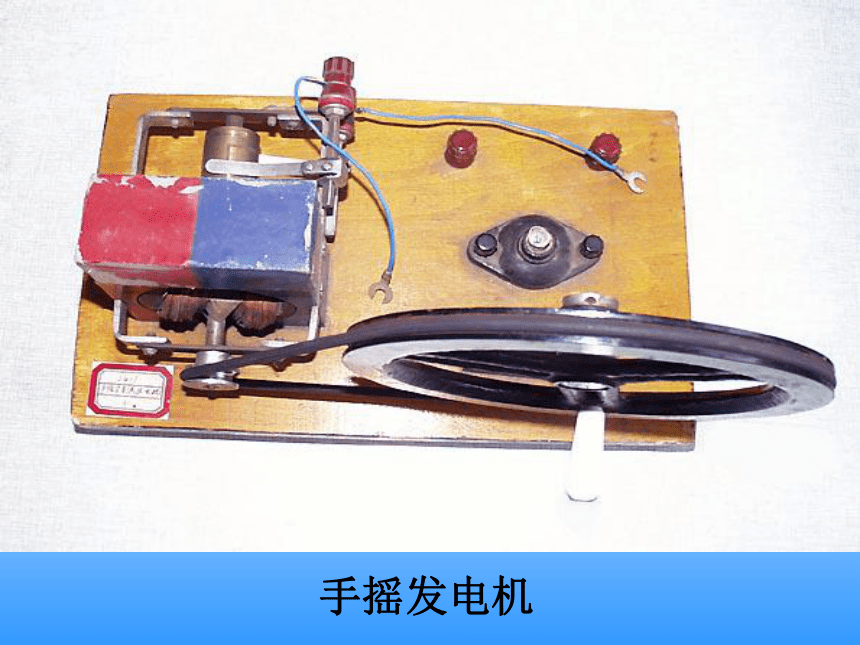

纽扣电池发 电 机电 池电 能手摇发电机发电机是利用电磁感应原理工作的观察发电机的工作情况，思考：1、发电机主要由哪几部分组成？
2、解释发电机中产生电流的原理。

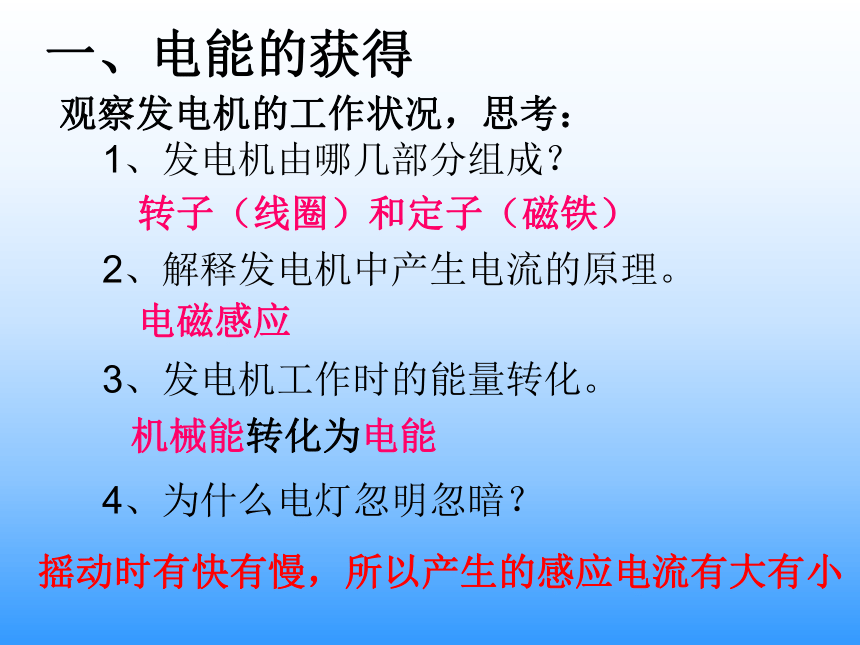

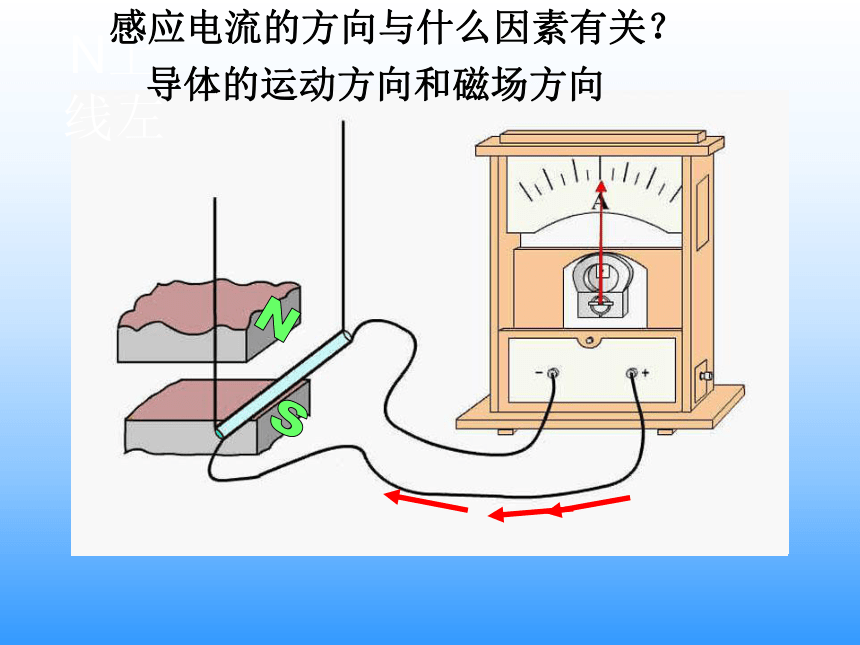

转子（线圈）和定子（磁铁）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫做电磁感应，产生的电流叫做感应电流。活动一NSN上线左感应电流的方向与什么因素有关？导体的运动方向和磁场方向一、电能的获得电磁感应观察发电机的工作状况，思考：1、发电机由哪几部分组成？
2、解释发电机中产生电流的原理。

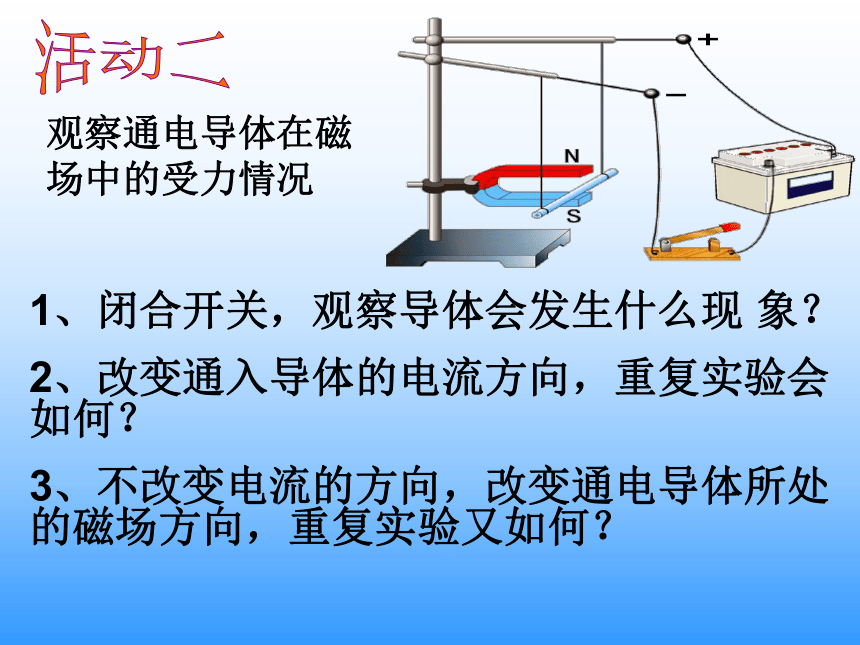

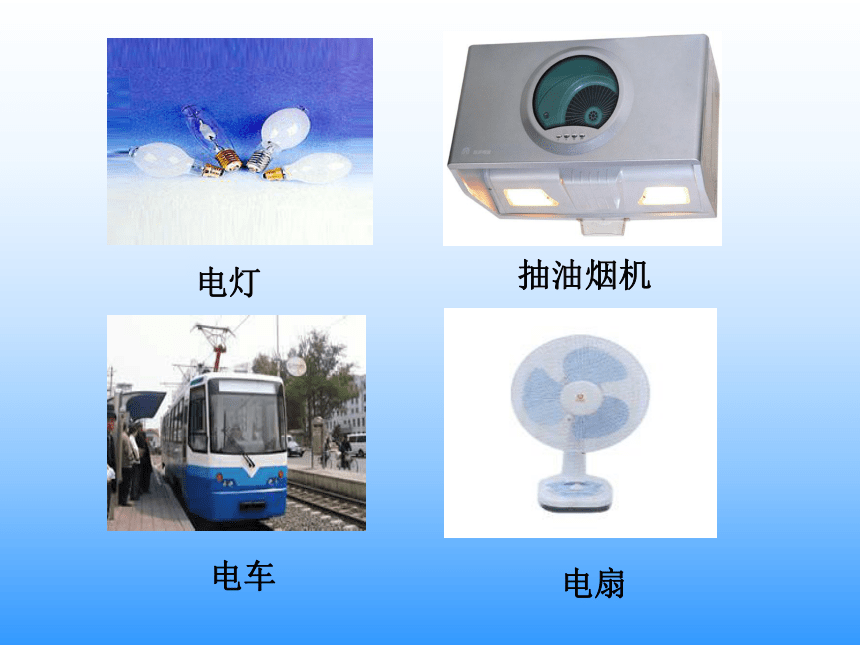

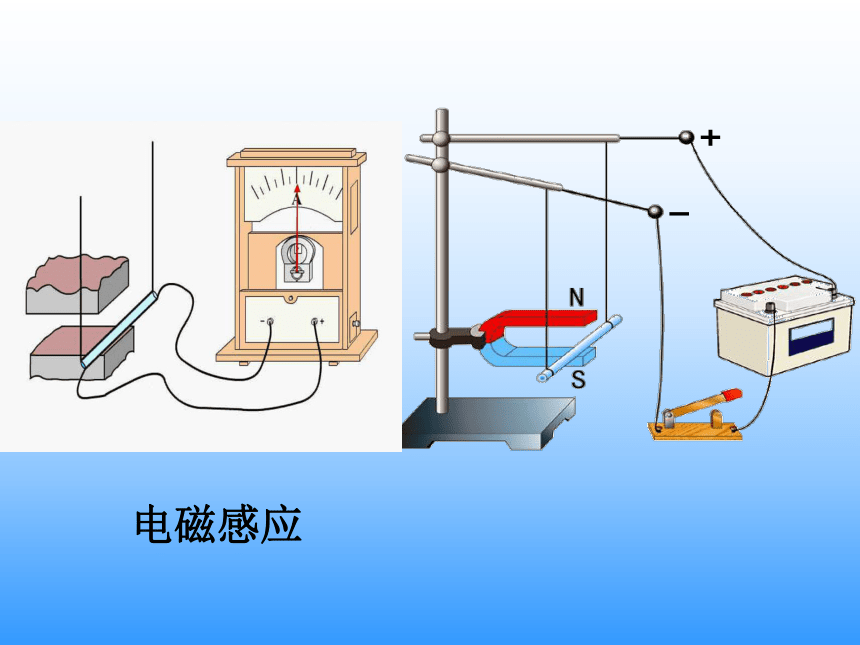

3、发电机工作时的能量转化。4、为什么电灯忽明忽暗？机械能转化为电能转子（线圈）和定子（磁铁）摇动时有快有慢，所以产生的感应电流有大有小 人们在生活和生产中的用电，可分为动力用电和照明用电两大类，这两类电路在工作时，都存在电能的转化。电灯抽油烟机电扇电车电磁感应1、闭合开关，观察导体会发生什么现 象？
2、改变通入导体的电流方向，重复实验会如何？
3、不改变电流的方向，改变通电导体所处的磁场方向，重复实验又如何？活动二观察通电导体在磁场中的受力情况从刚才的实验可以得出什么结论？磁场对通电导体具有力的作用，力作用的方向与磁场方向、电流方向有关。 1820年，法国物理学家安培在大量的实验事实基础上，归纳出通电导体在磁场中受到的磁场力的大小的规律，并指出这是通电导体的磁场与磁铁磁场相互作用的结果。 为了纪念安培的贡献，人们把通电导体在磁场中受到的作用力叫做安培力。二、安培力 安培力的方向与通电导体所在的磁场方向以及导体中的电流方向有关左手定则：
伸开左手，使拇指与四指在同一个平面内并跟四指垂直，让磁感线垂直穿入手心，使四指指向电流的方向，这时拇指所指的就是通电导体所受安培力的方向。如果把通电线圈放到磁场中，又会看到什么现象？现象：线圈转动90度摆动几下后停止活动三观察通电线圈在磁场中的转动磁场对通电线圈的作用线圈ab和cd两段受力的方向相反，且不在同一直线上,线圈就转动。分析：线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不动。分析：平衡位置该实验现象说明什么？ 通电线圈在磁场中受到安培力会发生转动，这就是直流电动机的工作原理。 通过改变电流方向来改变通电线圈的受力方向，从而使之沿同一方向连续转动。 想一想：怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 分析：平衡位置换向器 换向器的作用：改变线圈中的电流方向。三、直流电动机直流电动机 结构定子（磁体）转子（线圈）换向器（可使线圈的电流方
向发生改变）电刷 思考：转到什么位置时，电流方向发生改变？转一周电流改变几次？(两次 )直流电动机工作原理三、直流电动机1、制作原理：2、能的转化：3、换向器作用：4、构造：电能转化为机械能。利用通电线圈在磁场中会转动的原理自动改变线圈内的电流方向，使线圈连续转动。磁体、线圈、换向器、电刷。定子转子1865年制造的电动机1834年 德国 雅可比 发明直流发动机 1888年 美国 特斯拉 发明了交流电动机 总结1、发电机，电动机的工作原理，能 量的相互转化。
2、安培力和决定安培力方向的因素
3、电动机中换向器的作用。1、要改变直流电动机的转向，可以( )
A．适当改变通过线圈的电流大小
B．升高或降低电源电压
C．对调电源两极或对调磁铁的两极
D．对调电源两极同时对调磁铁的两极
C 巩固练习
2、下列四幅图中能说明电动机工作原理的是 （ ）
C3、比较电动机和发电机电磁感应原理通电线圈在磁场中
会转动的原理机械能转化为电能电能转化为机械能再见
