电能的利用复习课(浙江省温州市)

课件22张PPT。电能的利用复习

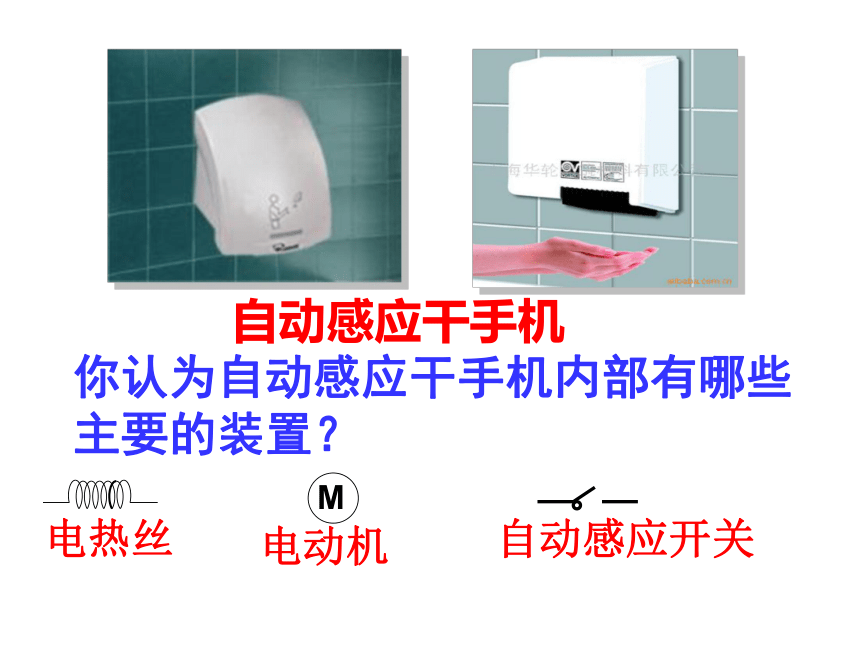

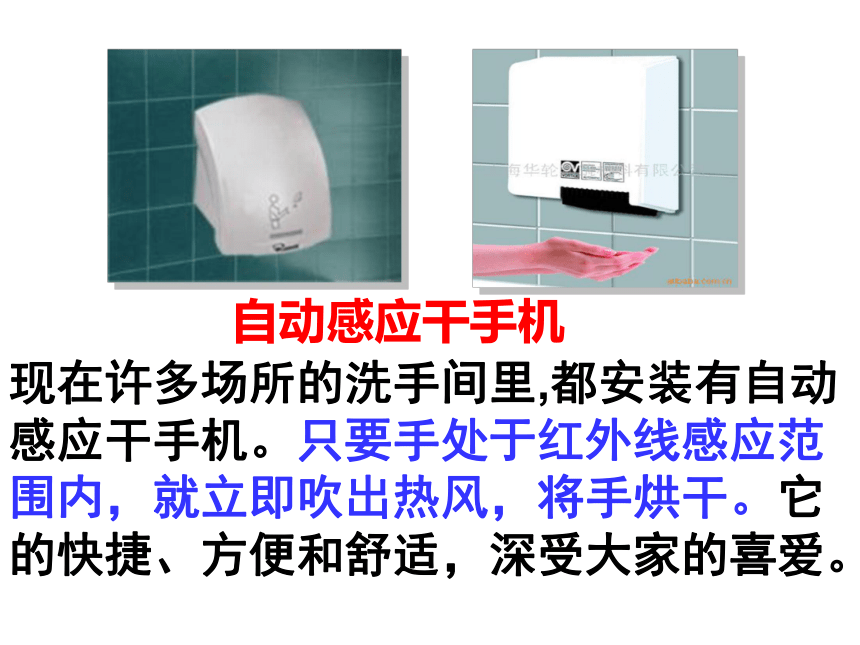

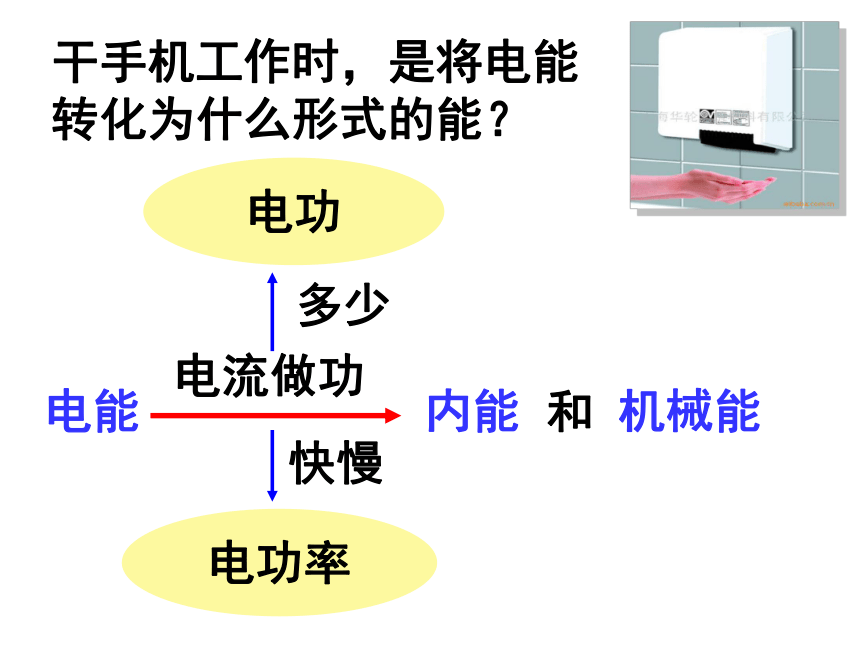

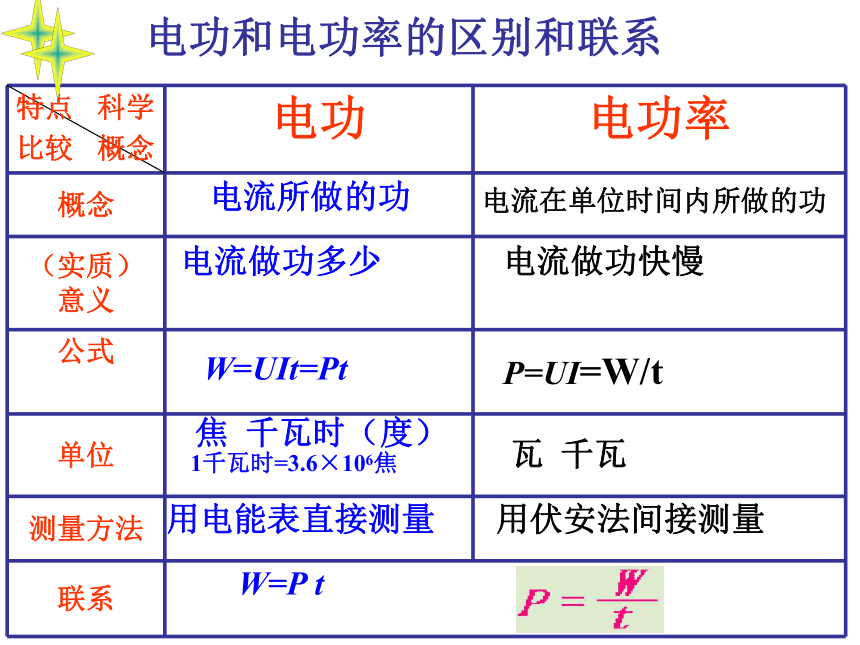

自动感应干手机现在许多场所的洗手间里,都安装有自动感应干手机。只要手处于红外线感应范围内，就立即吹出热风，将手烘干。它的快捷、方便和舒适，深受大家的喜爱。自动感应干手机你认为自动感应干手机内部有哪些主要的装置？电热丝电动机自动感应开关干手机工作时，是将电能转化为什么形式的能？电能内能机械能和电流做功多少快慢电功电功率电流在单位时间内所做的功电流做功多少电流做功快慢 W=UIt=PtP=UI=W/t焦 千瓦时（度）瓦 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功电功和电功率的区别和联系1千瓦时=3.6×106焦
额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米

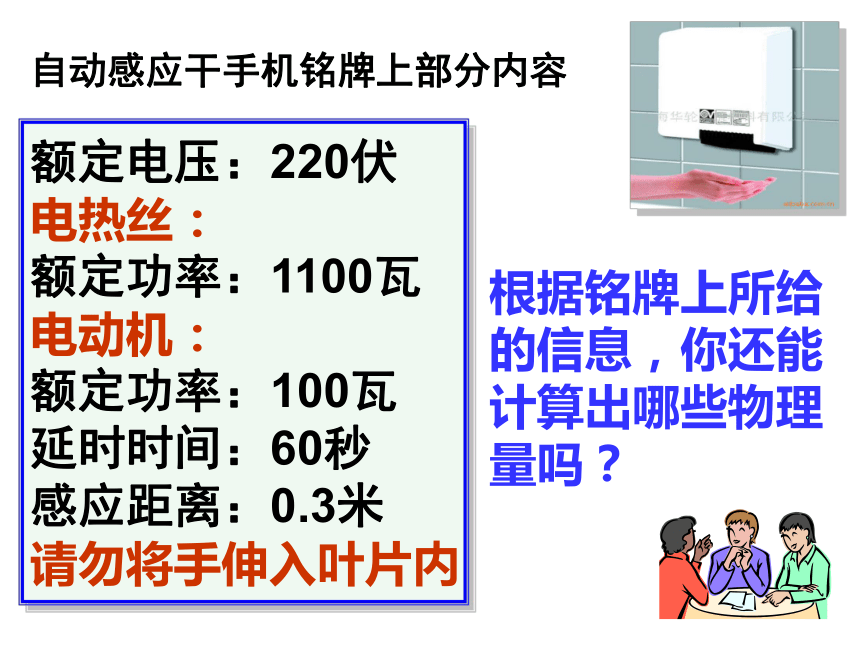

请勿将手伸入叶片内自动感应干手机铭牌上部分内容请对铭牌上所给的信息进行解释。额定电压：用电器正常工作时的电压。额定功率：用电器在额定电压下工作时的电功率自动感应干手机铭牌上部分内容根据铭牌上所给的信息，你还能计算出哪些物理量吗？额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米

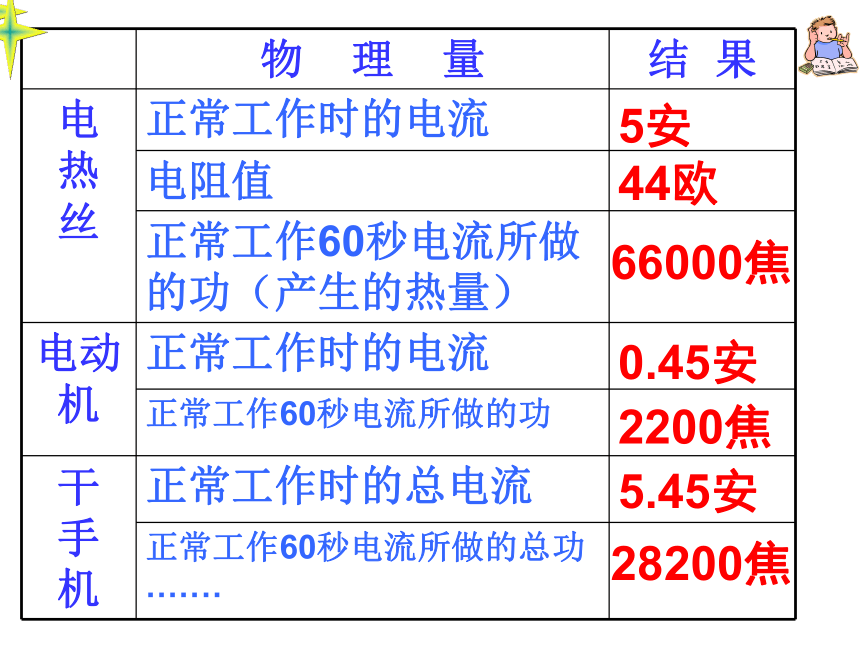

请勿将手伸入叶片内5安44欧66000焦0.45安2200焦5.45安28200焦5安44欧66000焦0.45安2200焦5.45安28200焦自动感应干手机铭牌上部分内容若用电高峰期时，电路的工作电压为200伏，则电热丝的实际电功率多大？(前面已算出电热丝电阻为44欧）额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内200伏解：RP=UI=200伏×5安=1000瓦P实=U实2/R=(200伏)2/44欧=909.1瓦I实=U实/R=200伏/44欧=4.54安P实=U实I实=200伏×4.54安=909.1瓦X（3）当U实>U额时，P实>P额用电器都不正常工作用电器正常工作（1）当U实=U额时，P实=P额（2）当U实电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内电能表是测量___的仪器？A、电流
B、电压
C、电功
D、电功率C电能表下只接干手机。若自动感应干手机连续工作1次（每次60秒钟），该电能表转动32圈，那么干手机的总电功率为多大？220V 10(20)A 1600R/kW·hP==0.02kW·h1/60h=1.2kWWtW=321600kW·h=0.02kW请画出用伏安法测小灯泡电功率的电路图：例、如图所示的是测定额定电压为
2.5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ ，此时灯泡的实际功率就是额定功率.
电压电流０－3V０－0．6A左2．5V（４）若实验中电流表、电压表的示数如下图所示，则I=____；U=____；小灯泡的实际功率是____瓦。额定功率是_ ___瓦。２.５V0.２A０.５０.５测量用电器电功率的方法：电能表法伏安法原理主要仪器P=UI电能表 秒表电流表 电压表
滑动变阻器 1、小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：
(1)电热烘干机工作6小时消耗的电能是 ▲ 千瓦时。
(2)电热烘干机额定电功率是多大?
(3)电热烘干机发热体的电阻是多少?
练习结论：并联时电阻小的灯泡更亮，串联时电阻大的灯泡更亮一些。 2、电灯PZ220-100和PZ220-４0的 电阻分别为多少？把它们并联接在220V的电路中实际功率各是多少？能否正常工作？谁亮？串联呢？练习电热丝正常工作：
I=P/U=1100瓦/220伏=5安
R=U/I=220伏/5安=44欧W=UIt=220伏×5安 ×60秒=66000焦
或W=Pt=1100瓦×60秒=66000焦
