认识简单机械

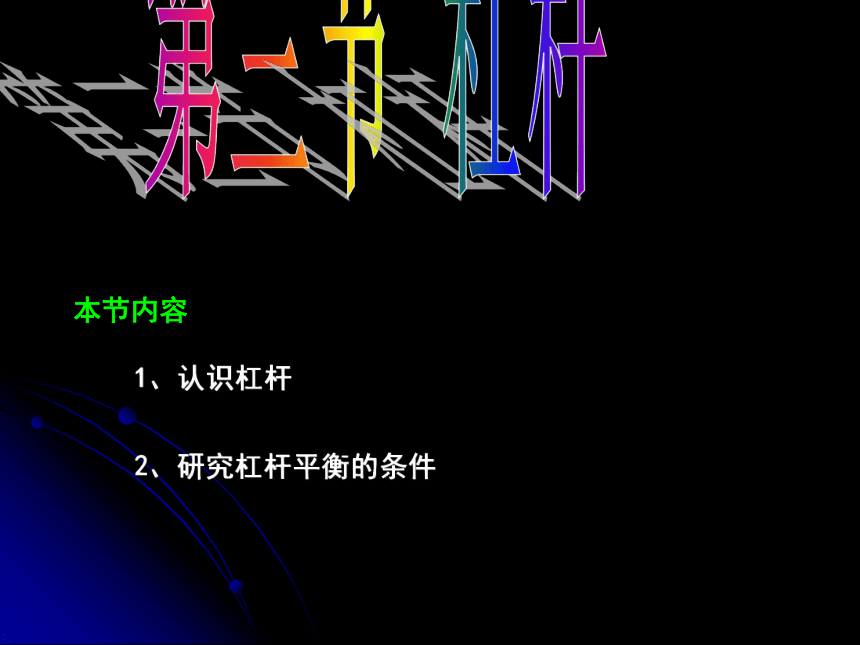

课件27张PPT。1、认识杠杆2、研究杠杆平衡的条件

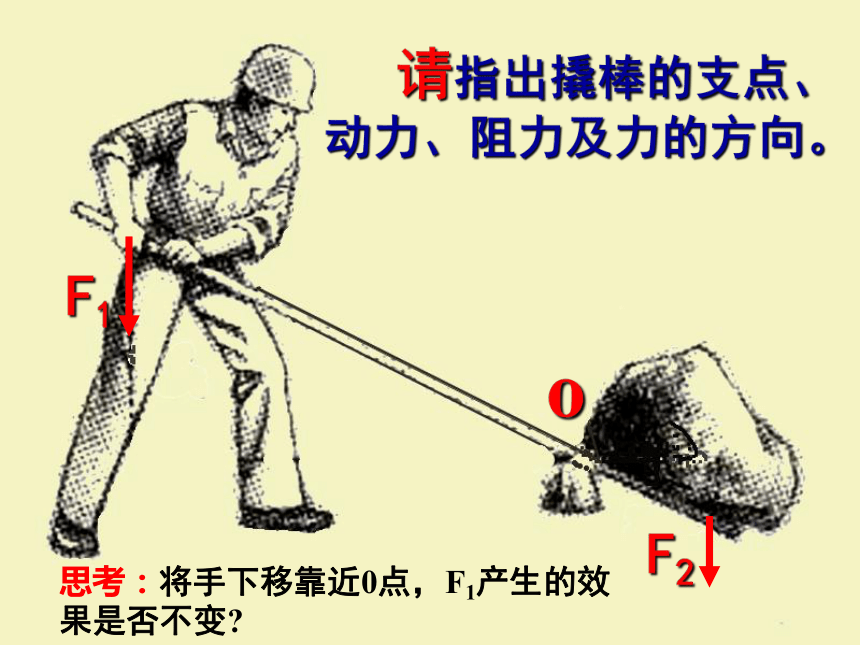

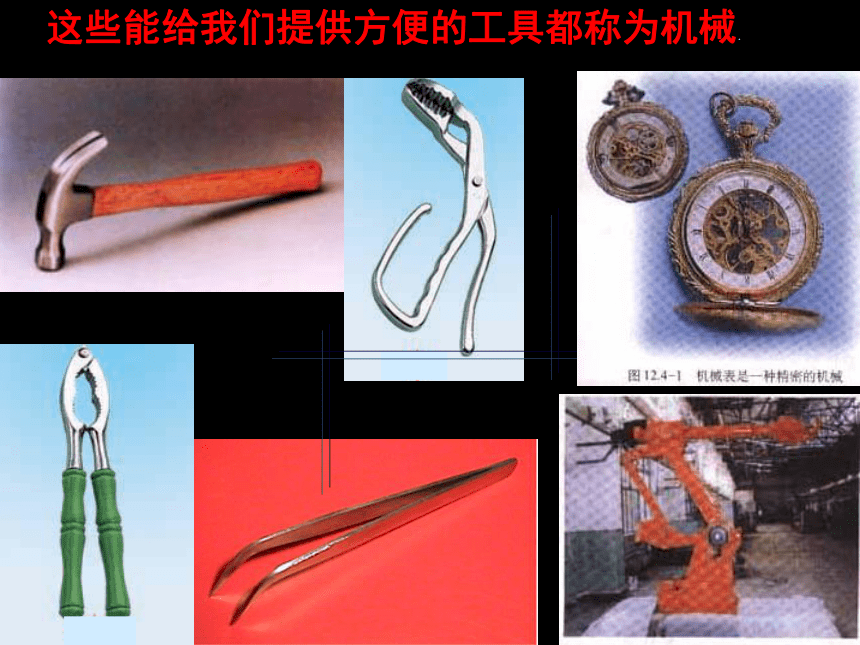

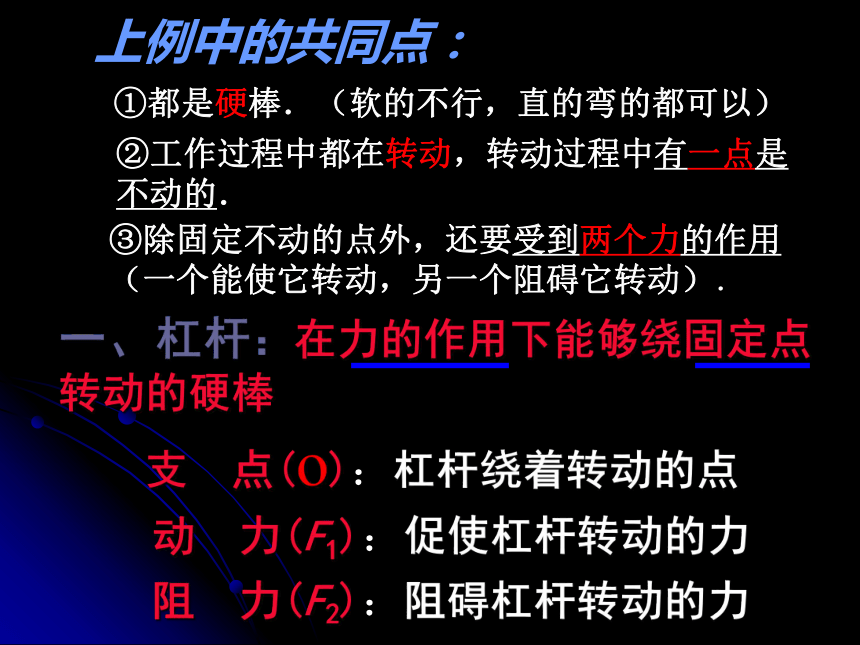

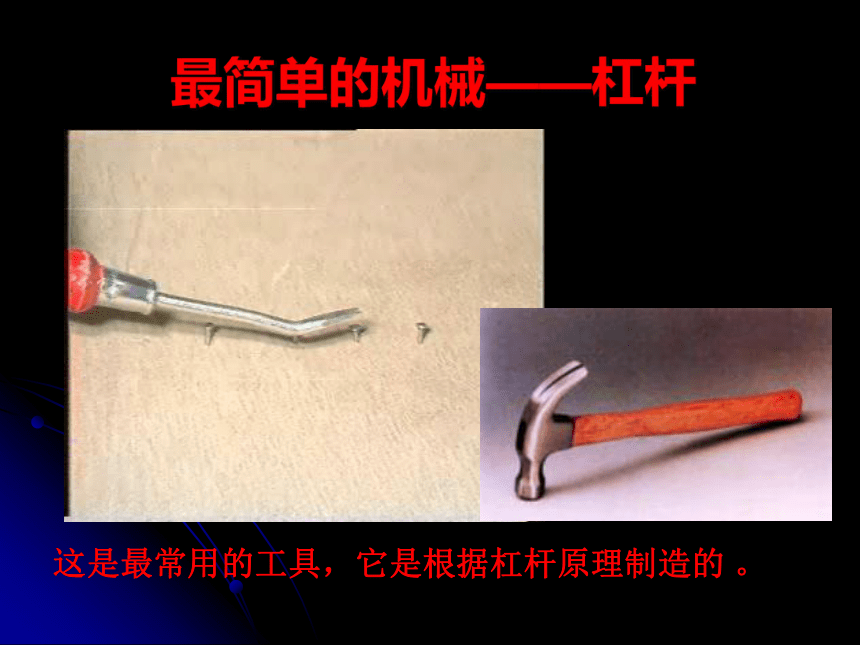

第三节 杠杆本节内容这些能给我们提供方便的工具都称为机械． 复杂机械都是由简单机械组成的最简单的机械——杠杆 这是最常用的工具，它是根据杠杆原理制造的 。它们都是杠杆，有什么共同特点？支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力一、杠杆：在力的作用下能够绕固定点转动的硬棒 ①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）． 请指出撬棒的支点、动力、阻力及力的方向。思考：将手下移靠近0点，F1产生的效 果是否不变?o动力臂(L1)：从支点到动
力作用线的垂直距离阻力臂(L2)：从支点到 阻
力作用线的垂直距离(力的作用线：通过力的作用点，沿力的方向所画的直线)力的作用效果还与力臂有关。（动力的作用线）动力臂阻力臂动力阻力（阻力的作用线)o支点①②③④⑤?（1）辨认杠杆；
（2）先找支点O；
（3）画出动力和阻力；
（4）画出力的作用线；
（5）过支点0作力的作用线的垂线段L，即为力臂。
画力臂的方法是：ooF1F2L1L2 给我一个支点，我就能搬动地球！怎样才能用较小的动力克服较大的阻力？F1F2o实验可知：如果动力臂是阻力臂的几倍，
那么动力就是阻力的 ．几分之一动力?
动力臂阻力?
阻力臂 此平衡条件即是阿基米德
发现的杠杆原理。．
问题探究
条件：杠杆已平衡（如图）1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？
做一做如何用弹簧秤将下面杠杆调平？？F3F2 F4F1哪个方向更省力？拉一拉讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆请给杠杆分类?钓鱼竿等臂杠杆归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)一、杠杆的概念：在力的作用下能够绕
固定点转动的硬棒二、杠杆的平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂 小结三、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。1.下面关于杠杆正确的说法是（ ）
A.杠杆可以是直的,也可以是弯的. B.杠杆一定有支点
C.杠杆的支点可以不在杠杆上
D.杠杆的长度等于动力臂与阻力臂之和
2.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
3.要使右图杠杆保持平衡,最省力的方向是( )
4.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是___________.
课堂练习：ABCDoBDD3:1课后作业：1. 作业本37~38页;
2.观察、找出自行车上的杠杆。(见实习册)
