课件27张PPT。画出该电路的电路图最
简
单
的
电
路

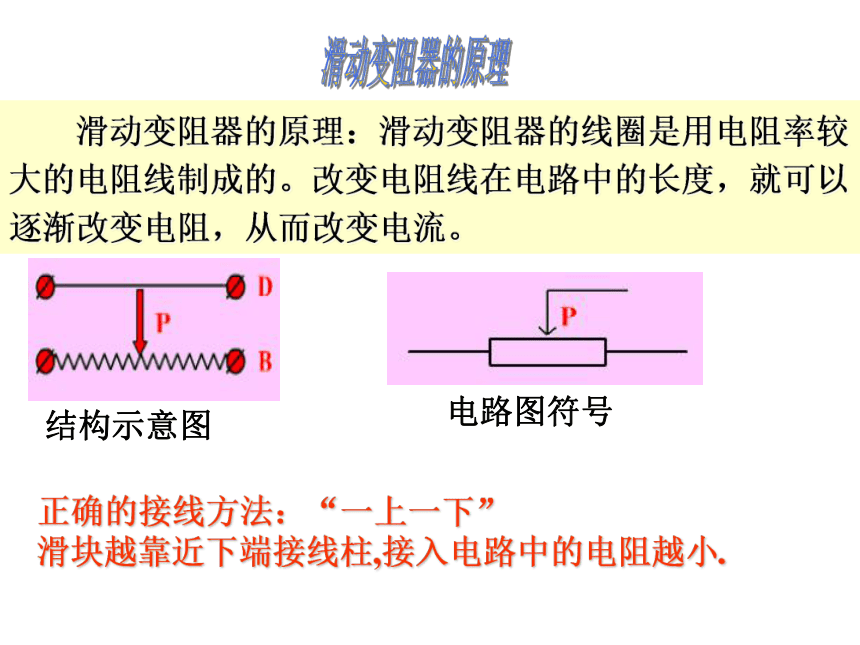

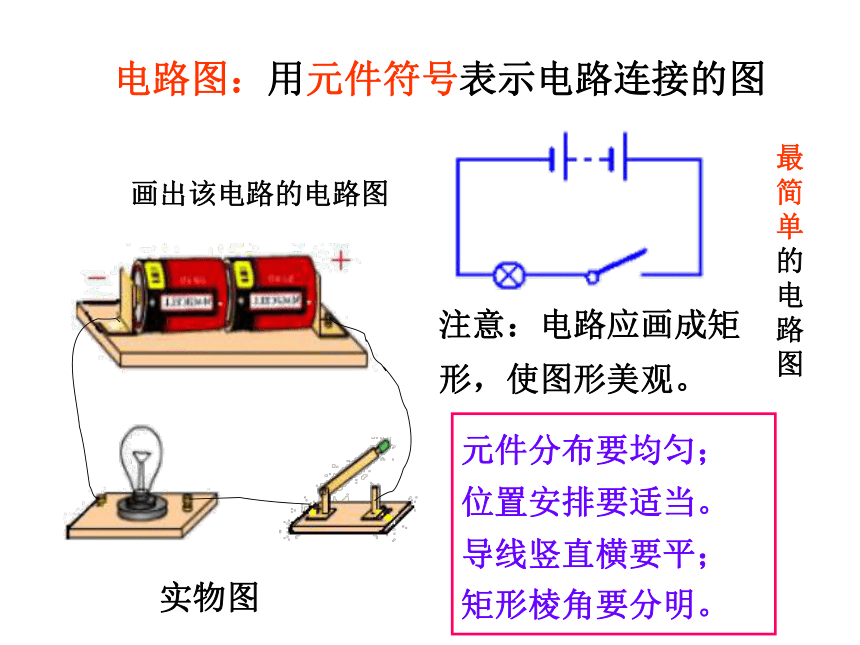

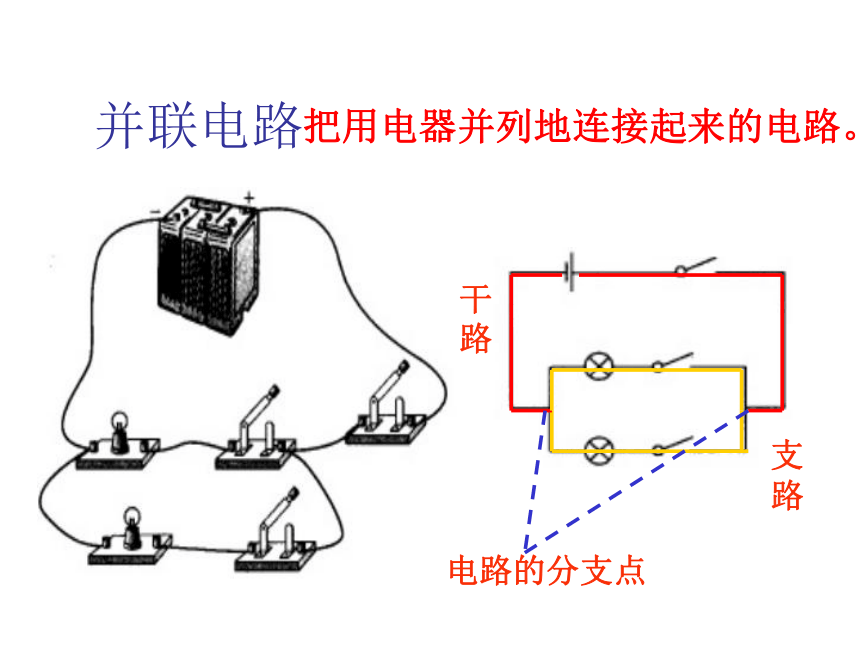

图电路图：用元件符号表示电路连接的图注意：电路应画成矩形，使图形美观。实物图元件分布要均匀； 位置安排要适当。 导线竖直横要平； 矩形棱角要分明。并联电路把用电器并列地连接起来的电路。电路的分支点干路支路滑动变阻器的原理 滑动变阻器的原理：滑动变阻器的线圈是用电阻率较大的电阻线制成的。改变电阻线在电路中的长度，就可以逐渐改变电阻，从而改变电流。结构示意图电路图符号正确的接线方法：“一上一下”

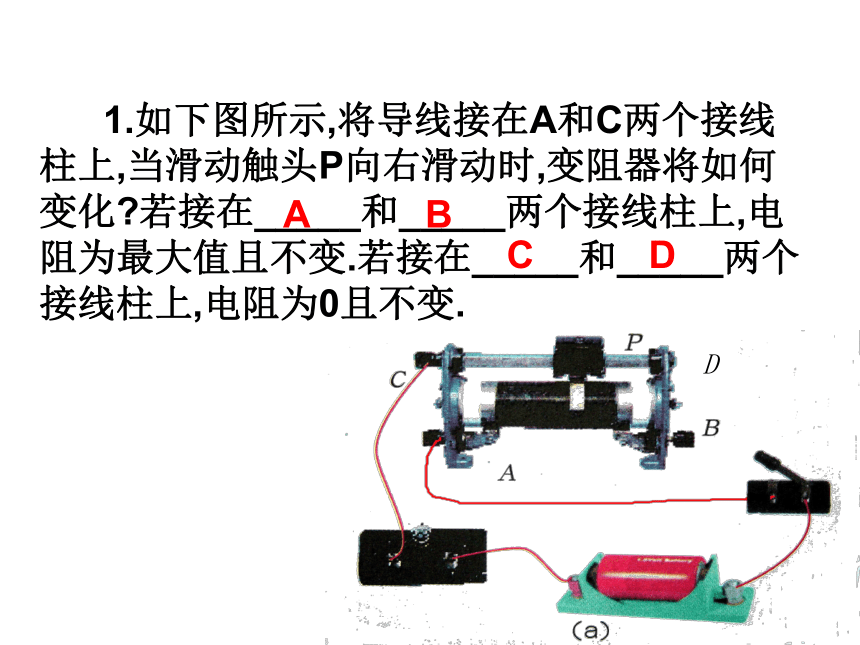

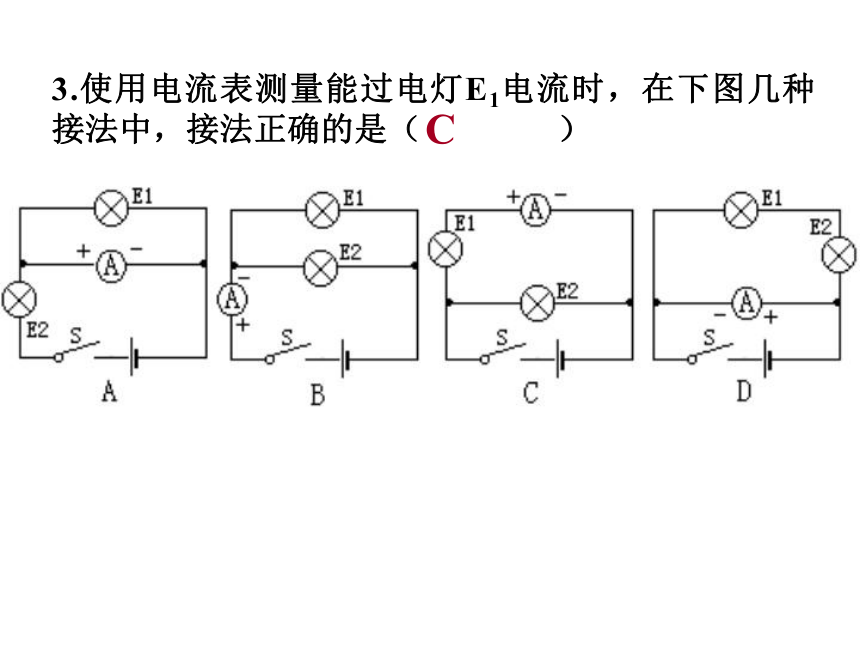

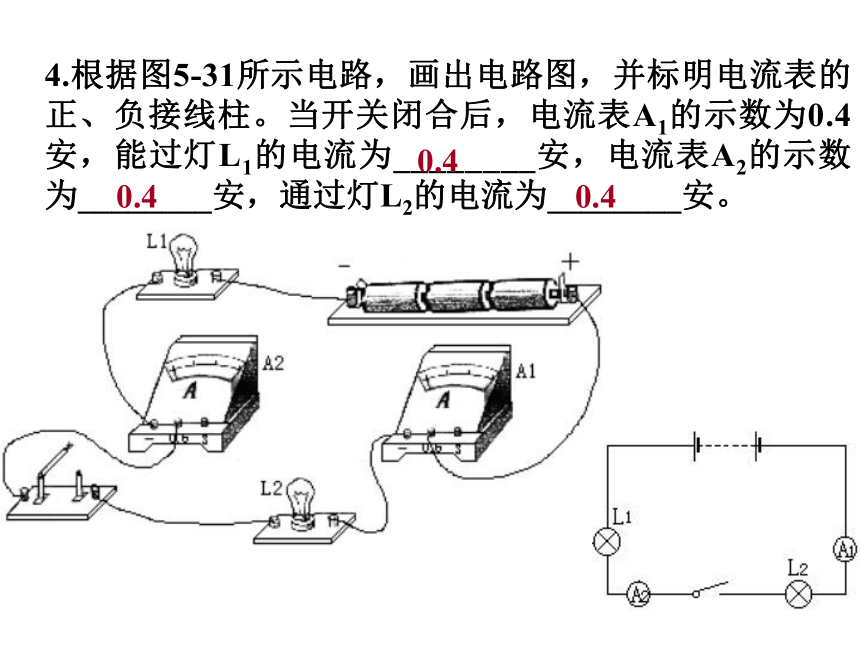

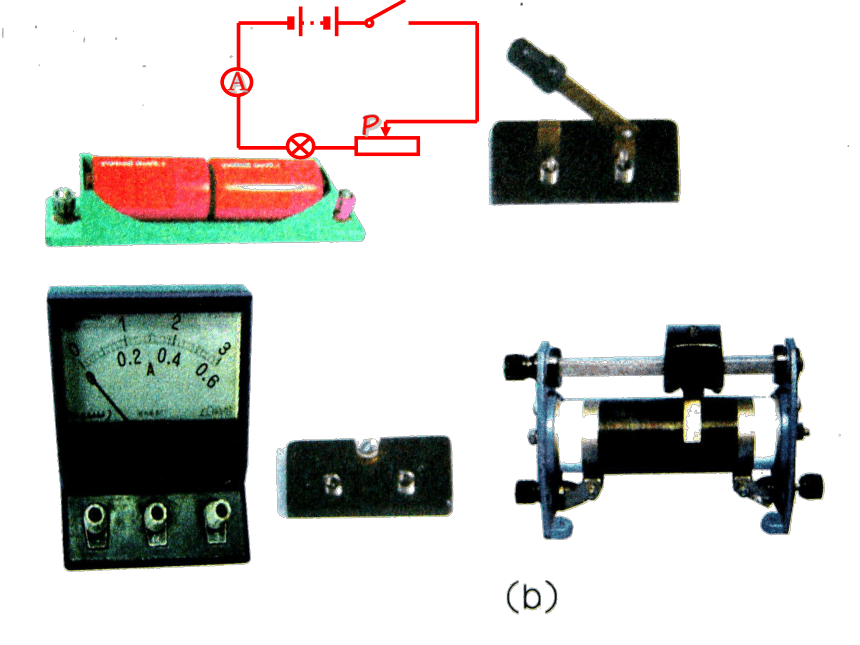

滑块越靠近下端接线柱,接入电路中的电阻越小. 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右3.使用电流表测量能过电灯E1电流时，在下图几种接法中，接法正确的是（ ）C4.根据图5-31所示电路，画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0.4安，能过灯L1的电流为________安，电流表A2的示数为________安，通过灯L2的电流为________安。0.4 0.4 0.4 5.根据图所示电路图，将图乙中的实物用铅笔线表示导线连接起来，如果A1的示数为0.28安，A2的示数为0.1安，则通过灯L1的电流是________安，通过灯L2的电流以是________安。0.18 0.16.现有L1L2两个小灯泡、，要求两灯并联。开关闭合时，已知通过灯L2的电流是0.2A，电流表A1测量通过L1的电流，干路中的电流表A2的示数是0.7安，画出电路图，将图5-36的实物连成电路。
7.某同学按图5-37所示电路做用电流表测电流的实验。连接好电路后闭合开关时，发现两灯都不亮，电流表指针猛然向右偏转到超过最右边的刻度线。这位同学立刻打开开关，检查电路。当第二次闭合开关时，发现两灯亮，电流表示数为零。请你判断一下，这位同学两次连接电路出现问题的原因可能是什么？ 第一次原因可能是电流表直接接到了电源的两端；第二次原因可能是电流表被短路。
8、按图8（甲）所示的电路图，将图（乙）中的电路元件连接起来，并描出它的干路部分。
R = U / I
U=IR导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
I = U / R1、I=I1=I2
2、U=U1+U2
3、R= R 1+ R21、I=I1+I2
2、U=U1=U2
3、1/R= 1/R 1+1/ R2应用欧姆定律串联并联内容公式9、如图，灯泡L1和L2串联在电路中，电路总电压为12伏，灯泡L1的电阻是8欧，灯泡L2两端的电压是4伏，求：
（1）灯泡L1两端的电压；
（2）通过灯泡L1的电流；
（3）灯泡L2的电阻。R1=8ΩU=12VU2=4V10、如图所示电路，电源电压保持不变，R1=15Ω，干路电流为0.7A,电阻R2中的电流为0.3A.试求: (1)电阻R1的电流;(2)电阻R2的阻值;
(3)电源电压.= 15ΩI= 0.7AI2= 0.3AI1=?=?U=?II211、
有一只小灯泡，它正常发光时灯丝的电阻是8.3Ω,正常工作时电压是2.5 V.如果我们只有电压为6伏的电源，要使小灯泡正常工作,需要串联一个多大的电阻？
电路
I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R21/R=1/R1+1/R2U1/U2=R1/R2I1/I2 = R2/R1W1/W2=R1/R2W1/W2=R2/R1
P1/P2=R1/R2P1/P2=R2/R1
U1/U=R1/RI1/I = R/R1W1/W=R1/RW1/W=R/R1
P1/P=R1/RP1/P=R/R1
知识点电功电功率概念公式单位测量电流所做的功叫电功电流在单位时间内所做的功W=UIt
W=PtW=I2Rt W=U2t/RP=W/t P=UIP=U2/R
P=I2R焦耳（J）1J=1V.A.s=1V.C=1W.s瓦特（W）1W=1J/s=1V.AKWh 1 KWh=1度
=3.6×106J 千瓦（KW）1KW=1000W电能表串联在干路上（前后两次读数之差）测出U、I，计算P用电器的额定电压和额定功率额定电压（U额)：用电器正常工作时的电压额定功率(P额）：用电器在额定电压下消耗的功率12、某一灯泡上标有“220V 60W”字样，该灯泡正常工作时，通过灯丝的电流有多大？灯泡的电阻有多大？13、将上题“PZ220V 60W”的灯泡，接在210V的电路中，实际发出的功率是多大？接在230 V的电器中，实际发出的功率又是多大？14、一盏电灯25小时耗电1千瓦时，这电灯的功率是多少？
?
?
15、一个用电器通电时间是10s，电流做功440焦，若已知电路中的电流为0.2安，求（1）用电器的电阻，（2）电源两端电压，（3）用电器的功率。
16.如图电路所示，已知电源电压U=6V，R1=5Ω，R2=10Ω。
（1）当S1S2都闭合时，电表甲、乙都是电压表（内阻无穷大），求此时R1两端的电压和R2消耗的电功率；
（2）当S1闭合，S2断开时，电表甲、乙都是电流表（内阻可以忽略），求通过R1的电流和R2消耗的电功率。17.标有“6V 3W ”的小灯泡L与额定功率为6W的电阻器R按如图18电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.75A。求：
（１）电阻器 R 的阻值；
（２）整个电路消耗的实际功率。18.电热沐浴器的额定电压为220V,水箱里装有50㎏的水,正常通电50min,观察到沐浴器上温度示数由20℃上升到46.4℃.求:
（1） 在加热过程中,水吸收的热量是多少?【C水=4.2×103J/（Kg?℃）】
（2） 若沐浴器内的发热电阻产生的热量由84℅被水吸收,那么发热电阻的阻值多大?工作电路的电流多大?
（3） 请你说出热损失的一个原因,并提出减小热损失的相关建议.19.图a是测量小灯泡额定功率的实验电路，已知小灯泡的额定电压为2.5V 。(2)实验前开关应______，滑动变阻器的滑片应置于______端。
(3)实验时，调节滑动变阻器的滑片，使小灯泡正常发光，此时电
流表示数如图b所示， 则小灯泡的额定功率为______W，
请在图c上标出此时电压表指针的位置。
简
单
的
电
路
图电路图：用元件符号表示电路连接的图注意：电路应画成矩形，使图形美观。实物图元件分布要均匀； 位置安排要适当。 导线竖直横要平； 矩形棱角要分明。并联电路把用电器并列地连接起来的电路。电路的分支点干路支路滑动变阻器的原理 滑动变阻器的原理：滑动变阻器的线圈是用电阻率较大的电阻线制成的。改变电阻线在电路中的长度，就可以逐渐改变电阻，从而改变电流。结构示意图电路图符号正确的接线方法：“一上一下”
滑块越靠近下端接线柱,接入电路中的电阻越小. 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右3.使用电流表测量能过电灯E1电流时，在下图几种接法中，接法正确的是（ ）C4.根据图5-31所示电路，画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0.4安，能过灯L1的电流为________安，电流表A2的示数为________安，通过灯L2的电流为________安。0.4 0.4 0.4 5.根据图所示电路图，将图乙中的实物用铅笔线表示导线连接起来，如果A1的示数为0.28安，A2的示数为0.1安，则通过灯L1的电流是________安，通过灯L2的电流以是________安。0.18 0.16.现有L1L2两个小灯泡、，要求两灯并联。开关闭合时，已知通过灯L2的电流是0.2A，电流表A1测量通过L1的电流，干路中的电流表A2的示数是0.7安，画出电路图，将图5-36的实物连成电路。
7.某同学按图5-37所示电路做用电流表测电流的实验。连接好电路后闭合开关时，发现两灯都不亮，电流表指针猛然向右偏转到超过最右边的刻度线。这位同学立刻打开开关，检查电路。当第二次闭合开关时，发现两灯亮，电流表示数为零。请你判断一下，这位同学两次连接电路出现问题的原因可能是什么？ 第一次原因可能是电流表直接接到了电源的两端；第二次原因可能是电流表被短路。
8、按图8（甲）所示的电路图，将图（乙）中的电路元件连接起来，并描出它的干路部分。
R = U / I
U=IR导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
I = U / R1、I=I1=I2
2、U=U1+U2
3、R= R 1+ R21、I=I1+I2
2、U=U1=U2
3、1/R= 1/R 1+1/ R2应用欧姆定律串联并联内容公式9、如图，灯泡L1和L2串联在电路中，电路总电压为12伏，灯泡L1的电阻是8欧，灯泡L2两端的电压是4伏，求：
（1）灯泡L1两端的电压；
（2）通过灯泡L1的电流；
（3）灯泡L2的电阻。R1=8ΩU=12VU2=4V10、如图所示电路，电源电压保持不变，R1=15Ω，干路电流为0.7A,电阻R2中的电流为0.3A.试求: (1)电阻R1的电流;(2)电阻R2的阻值;
(3)电源电压.= 15ΩI= 0.7AI2= 0.3AI1=?=?U=?II211、
有一只小灯泡，它正常发光时灯丝的电阻是8.3Ω,正常工作时电压是2.5 V.如果我们只有电压为6伏的电源，要使小灯泡正常工作,需要串联一个多大的电阻？
电路
I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R21/R=1/R1+1/R2U1/U2=R1/R2I1/I2 = R2/R1W1/W2=R1/R2W1/W2=R2/R1
P1/P2=R1/R2P1/P2=R2/R1
U1/U=R1/RI1/I = R/R1W1/W=R1/RW1/W=R/R1
P1/P=R1/RP1/P=R/R1
知识点电功电功率概念公式单位测量电流所做的功叫电功电流在单位时间内所做的功W=UIt
W=PtW=I2Rt W=U2t/RP=W/t P=UIP=U2/R
P=I2R焦耳（J）1J=1V.A.s=1V.C=1W.s瓦特（W）1W=1J/s=1V.AKWh 1 KWh=1度
=3.6×106J 千瓦（KW）1KW=1000W电能表串联在干路上（前后两次读数之差）测出U、I，计算P用电器的额定电压和额定功率额定电压（U额)：用电器正常工作时的电压额定功率(P额）：用电器在额定电压下消耗的功率12、某一灯泡上标有“220V 60W”字样，该灯泡正常工作时，通过灯丝的电流有多大？灯泡的电阻有多大？13、将上题“PZ220V 60W”的灯泡，接在210V的电路中，实际发出的功率是多大？接在230 V的电器中，实际发出的功率又是多大？14、一盏电灯25小时耗电1千瓦时，这电灯的功率是多少？
?
?
15、一个用电器通电时间是10s，电流做功440焦，若已知电路中的电流为0.2安，求（1）用电器的电阻，（2）电源两端电压，（3）用电器的功率。
16.如图电路所示，已知电源电压U=6V，R1=5Ω，R2=10Ω。
（1）当S1S2都闭合时，电表甲、乙都是电压表（内阻无穷大），求此时R1两端的电压和R2消耗的电功率；
（2）当S1闭合，S2断开时，电表甲、乙都是电流表（内阻可以忽略），求通过R1的电流和R2消耗的电功率。17.标有“6V 3W ”的小灯泡L与额定功率为6W的电阻器R按如图18电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.75A。求：
（１）电阻器 R 的阻值；
（２）整个电路消耗的实际功率。18.电热沐浴器的额定电压为220V,水箱里装有50㎏的水,正常通电50min,观察到沐浴器上温度示数由20℃上升到46.4℃.求:
（1） 在加热过程中,水吸收的热量是多少?【C水=4.2×103J/（Kg?℃）】
（2） 若沐浴器内的发热电阻产生的热量由84℅被水吸收,那么发热电阻的阻值多大?工作电路的电流多大?
（3） 请你说出热损失的一个原因,并提出减小热损失的相关建议.19.图a是测量小灯泡额定功率的实验电路，已知小灯泡的额定电压为2.5V 。(2)实验前开关应______，滑动变阻器的滑片应置于______端。
(3)实验时，调节滑动变阻器的滑片，使小灯泡正常发光，此时电
流表示数如图b所示， 则小灯泡的额定功率为______W，
请在图c上标出此时电压表指针的位置。
