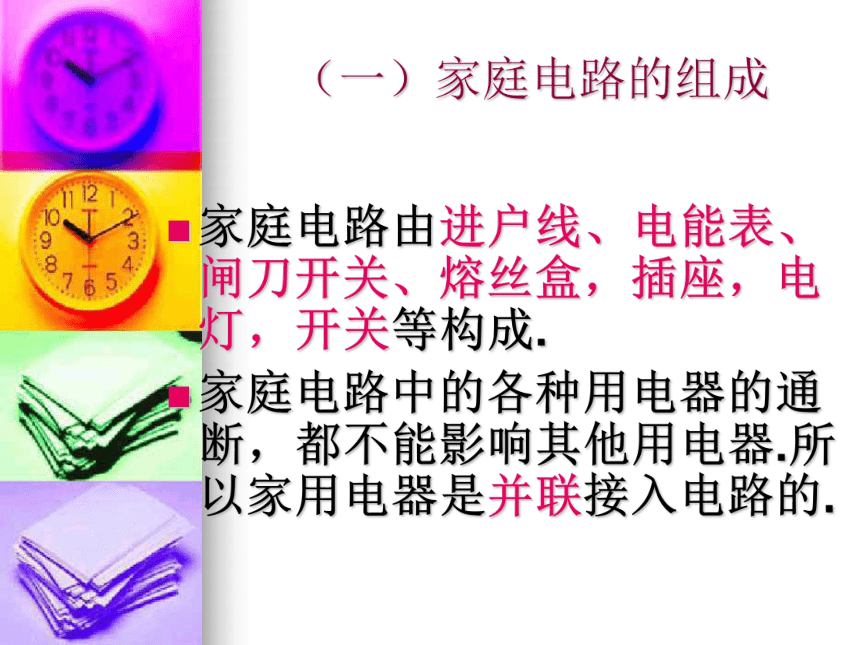

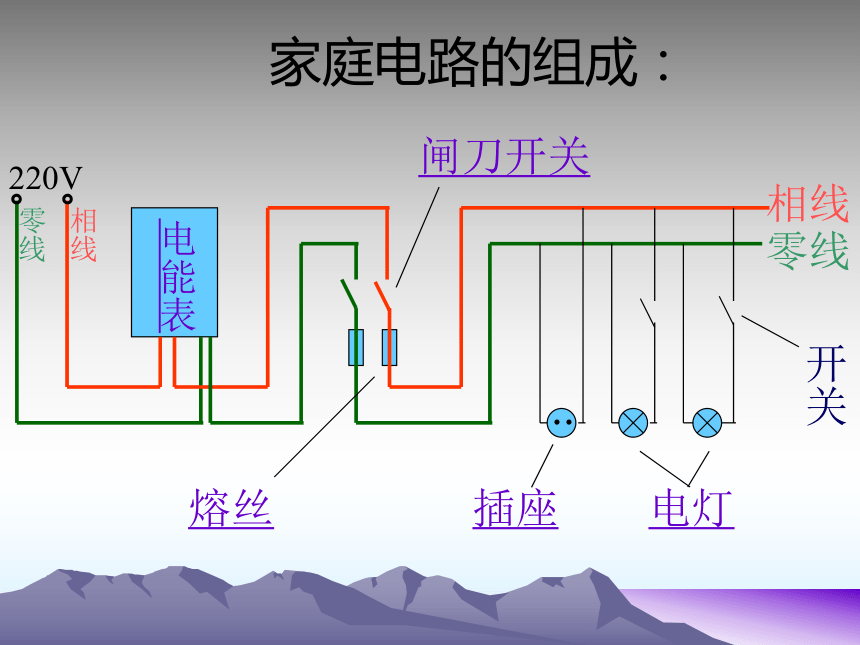

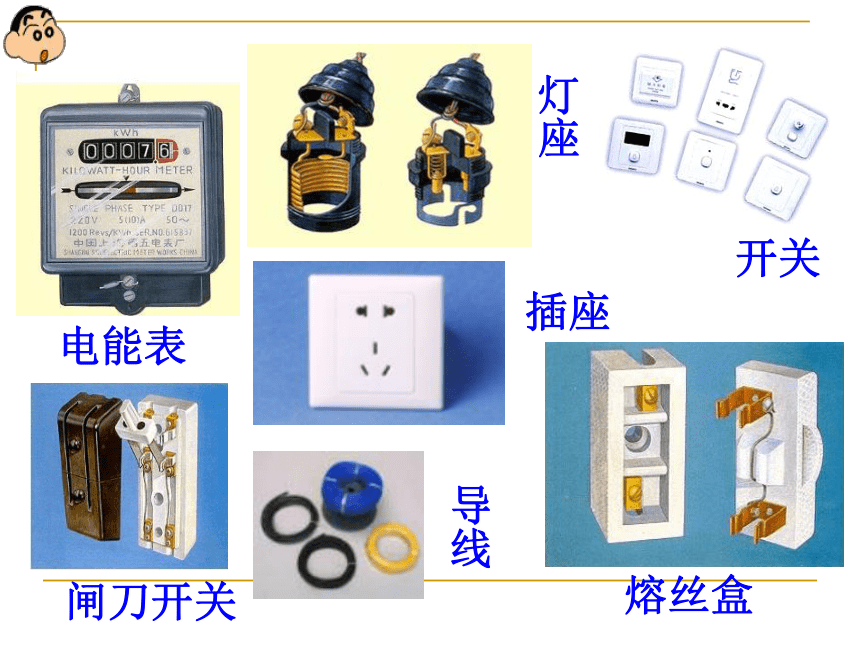

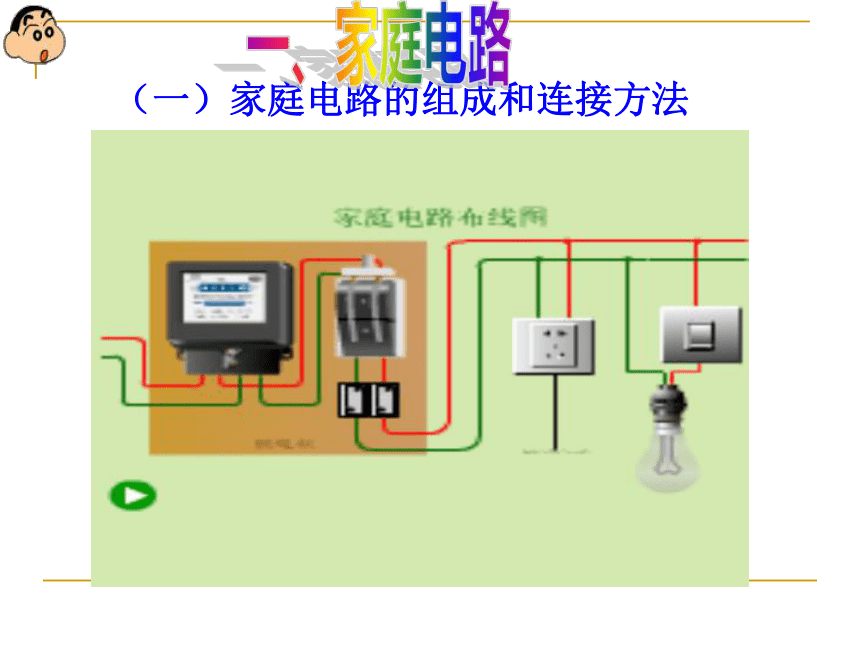

课件52张PPT。 家庭电路你们会安装这个家庭电路吗？想知道它是怎么安装的吗？电能表 插座熔丝盒开关闸刀开关灯座导线（一）家庭电路的组成和连接方法一、家庭电路家庭电路的组成：。220V相线零线电能表熔丝闸刀开关插座电灯开关。相线零线 （一）家庭电路的组成
家庭电路由进户线、电能表、闸刀开关、熔丝盒，插座，电灯，开关等构成.
家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的.

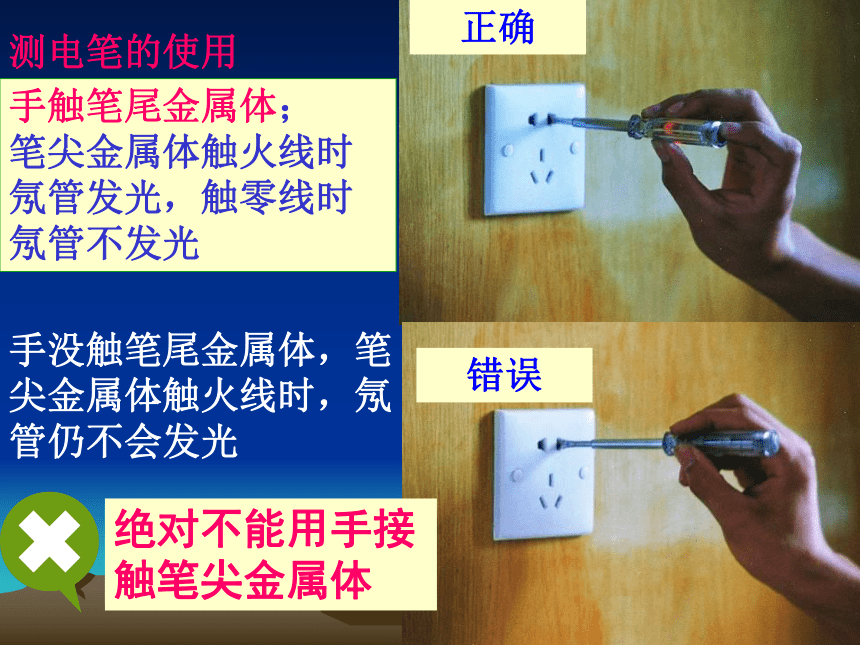

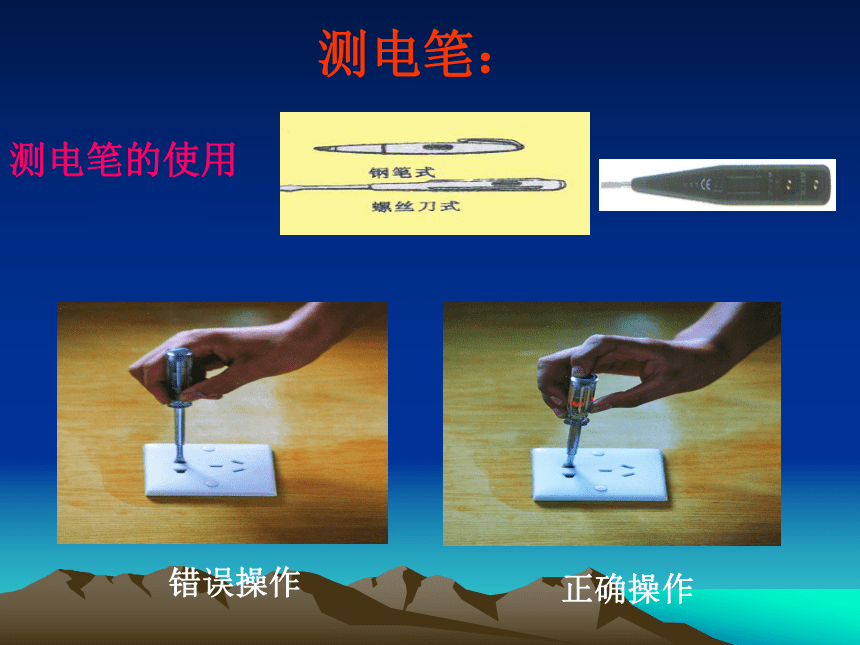

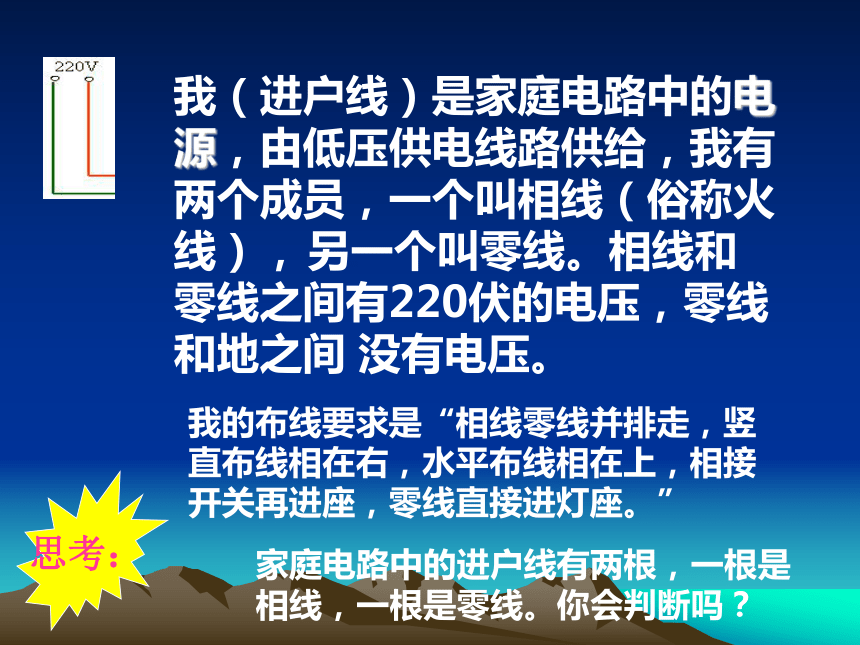

我（进户线）是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫相线（俗称火线）， 另一个叫零线。相线和零线之间有220伏的电压，零线和地之间 没有电压。家庭电路中的进户线有两根，一根是相线，一根是零线。你会判断吗？思考：我的布线要求是“相线零线并排走，竖直布线相在右，水平布线相在上，相接开关再进座，零线直接进灯座。”测电笔：错误操作正确操作测电笔的使用测电笔的使用手触笔尾金属体；
笔尖金属体触火线时氖管发光，触零线时氖管不发光正确错误手没触笔尾金属体，笔尖金属体触火线时，氖管仍不会发光绝对不能用手接触笔尖金属体电能表

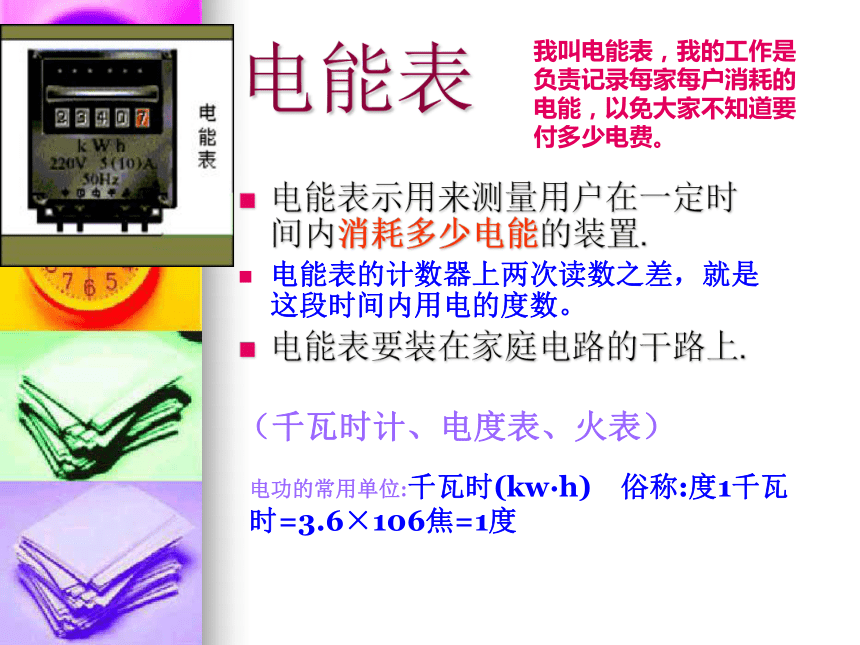

电能表示用来测量用户在一定时间内消耗多少电能的装置.
电能表的计数器上两次读数之差，就是这段时间内用电的度数。
电能表要装在家庭电路的干路上.
（千瓦时计、电度表、火表）
电功的常用单位:千瓦时(kw·h) 俗称:度1千瓦时=3.6×106焦=1度

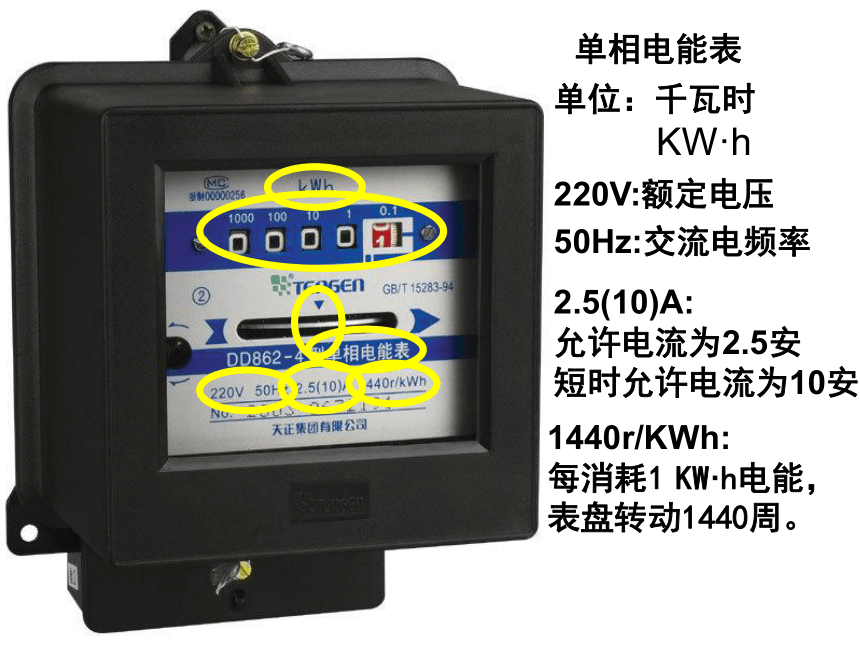

我叫电能表，我的工作是负责记录每家每户消耗的电能，以免大家不知道要付多少电费。单相电能表单位：千瓦时
KW·h220V:额定电压50Hz:交流电频率2.5(10)A:
允许电流为2.5安
短时允许电流为10安1440r/KWh:
每消耗1 KW·h电能，
表盘转动1440周。

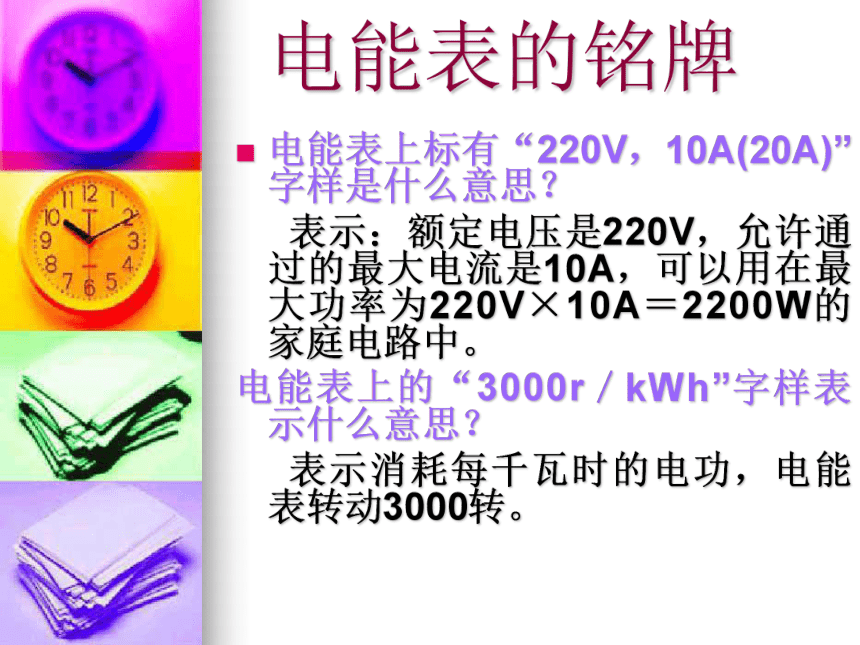

电能表的铭牌
电能表上标有“220V，10A(20A)”字样是什么意思？
表示：额定电压是220V，允许通过的最大电流是10A，可以用在最大功率为220V×10A＝2200W的家庭电路中。
电能表上的“3000r／kWh”字样表示什么意思？
表示消耗每千瓦时的电功，电能表转动3000转。
静触头一定要在上边，切不可倒装（1）闸刀开关的作用闸刀开关控制整个家庭电路的通断，
便于更换电器或维修设备（2）闸刀开关安装时的应该怎样放置?（3）我必须连接在电能表和熔丝之间！电流过大会造成事故，采取什么措施来防止事故的发生？在电路里安装保护装置——熔丝。在家庭电路中，因为短路或功率过大有时会出现电流过大的现象。大低热量熔点熔断干提醒：1、我们在选择熔丝时，应使它的额定电流等于或略大于电路中的最大正常工作时的电流。我们在选择熔丝时，应使它的熔断电流与电能表的最大工作电流相当。如10安的电能表应配用熔断电流为10安的熔丝。2、电路发生故障有时会导致熔丝熔断，更换熔丝后，首先应检查导致熔丝熔断的原因（电流过大的原因：功率过大；短路．），在排除故障后才能合上闸刀开关，恢复供电。3、安装家庭电路中熔丝时，千万不要用铜丝、铁丝代替，因为铜丝、铁丝的熔点高，在电流过大时不易熔断，起不到保护电路的作用。我叫开关，我的权力不算大，但我可以控制和我串联的灯泡。思考：开关和灯泡为什么要串联？连接注意事项：
1、开关必须和灯泡串联。
2、开关必须接在火线上。中心锡块处应接相线，防止螺旋带电.我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中，使用时只要把插头插入插孔中就可以。插座一般有两孔式和三孔式之分。两孔式插座左孔是零线右孔是相线，而三孔式插座多了一个接地线。“左零右相上接地”用电器金属外壳同是漏电，为何反差如此大？三孔
插座接
地
线接地
符号一、什么是触电？人体直接或间接接触到带电体（家庭电路
中指相线）造成的。当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于２４V一、什么是触电？二、触电的形式：二、触电的形式：二、触电的形式：三、安全用电常识：
1、安全用电原则：
不接触低压带电体，
不靠近高压带电体
2、特别警惕：
本来不应该带电的物体带了电，
本来应该绝缘的物体导了电。
3、触电时的正确措施：切断电源是第一任务。当发现 有人触电或电器 设备着火时，正确的
做法是 （ ）
A、立即 将触电人拉 开 B、立即泼水灭火
C、立即用身边 的小刀将电线割断
D、立即拉断电源开关或用绝缘物将电线 挑开一个 电工 站在一张干燥的木凳上检修照明电路，下述情况 中不会造成触电事故的是（ ）
A、一手握 火线，一手握 零线
B、一手接 火线，一手悬在空中
C、一手接 火线，一手按在墙上
D、一手接 火线，身体与站在地上的人相接触5、停在高压输电线上的小鸟不会触电，这是因为（ ）
A、鸟的脚是绝缘体
B、鸟的脚电阻太小
C、鸟有适应 电流通过的本领
D、鸟两脚之间跨步电压很小，通过 身体的电流很小 一天，小明放学回家看电视，看完后，把遥控器一摁，电视关了。他发现电视机上还有一个指示灯亮着（此时，电视机处于待机状态）。于是他想：
这时电视机是否还在消耗电能呢？
请说出你的猜想: 。
请说说你的探究思路: 。
若想测出电视机的待机功率又该怎么办？科学探究（1）“让电视机处于待机状态，然后拔掉其他所有电器的插头或关掉开关”目的是什么？一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。（2）在小明外出这段时间里，
他家电视机消耗的电能是_______千瓦时。
（3）通过实验，小明得到的结论是：
电视机在待机状态时________________ 。消耗的电能： 0.5千瓦时要消耗电能 0.5一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。消耗的电能：0.5千瓦时（4）小明家电视机在待机状态下电功率是多少？一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。（5）据估计，我市电视机在待机状态下消耗的
电能一年有近6O00千瓦时，令人触目惊心。
要显著降低电视机的这种电能消耗，你认为可以
采取哪些方法？看完电视后及时关掉电视机上的电源开关
(或拔掉电源插头)，而不用摇控器“关机” 。
一标有“220V 5A”的电能表能否容纳一个
“220V 1000W ”的电炉使用？还可以接入
一盏200W的电灯吗？
家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。某同学家里由于用电不当，经常烧保险丝，
一气之下，他找了一根铁丝代替保险丝接上
结果这“保险丝”真的没有烧坏，你觉得他这
样做妥当吗？为什么？
家庭电路中各盏灯应 联，开关与它所
控制 的电灯应是 联，插座与电灯应
是 联，保险盒和用电器应 联。小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是 （ ）
A．保险丝太粗不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载 小新家里各用电器工作时的电流值如下：
一台电脑：1 A，所有电灯:总0.8A,空调:7A
冰箱:0.5A,电视机:0.5A,请你帮我选择保险丝( )A、额定电流是40A的保险丝B、额定电流是1.5A的保险丝C、额定电流是10A的保险丝D、额定电流越大越好的保险丝问题：不同粗细的熔丝，允许通过的电流是不同的，一座教学楼共有教室11间，每间教室里装有“220V 40W”的日光灯11只。请你判断这座教学楼的电路中，电路中的最大正常工作时的电流是多大？应选择什么规格的熔丝（即直径为多大的熔丝）？ 附：部分规格（铅锑合金）熔丝的额定电流与熔断电流值7、在生活中，我们会遇到这些情况：(1)插座中的两个线头相碰；(2)开关中的两个线头相碰；(3)电路中增加了大功率用电器；(4)户外输电线绝缘皮损坏、可能引起家中保险丝熔断的是（?????）
A、只有(1)(2)????B、只有(2)(3)?????C、只有(2)(4)????D、只有(1)(3)10、如右图所示，火线和零线均完好，但S闭合后灯不亮，用测电笔测试图中a、b、c、d、e、f各点，结果只有a点能使测电笔氖管发光，则故障是(?????)
A、ab间电线断路?B、cd间电线断路?C、ef间电线断路?D、灯泡的灯丝断了11、如右上图所示,?表示两盏白炽灯的两只插座的安装电路图,?其中一项安装错误的是（ ）A、插座C?????B、插座D C、A?灯及开关 D、B?灯及开关13、小丽同学发现家庭原来室内电灯正常发光。在热得快的开关闭合的情况下，把热得快插头插入插座时，室内电灯便全部熄灭，那么不可能的原因是????(??????)
A、通过热得快中的电流瞬间过大????B、插座处原来有短路
C、热得快内线路有短路????????????D、热得快的插头处有短路20、在验收新装修好的家庭照明电路时，打开熔断器，将一盏灯泡接在尚未装保险丝的两个接线柱上，发现其亮度与在老房子内的插座上使用时相同。这说明新安装的电路（???）
A、发生短路????B、发生断路?????C、完全符合要求???D、故障无法判断19、如下图是楼梯照明灯的电路。S1，S2均为双连开关，其中最理想的方案是(??????)18、某学校文艺会演时，科学组的老师给大家表演了一个“不怕电”的节目（请勿模仿）。首先王老师将一盏白炽电灯接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头(如右图)。李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是(????)?
A、王老师有特异功能，确实不怕电????????B、王老师的双手戴着绝缘手套?
C、在人、灯替换之时，有人将零线断开了D、在人、灯替换之时，有人将火线断开了
