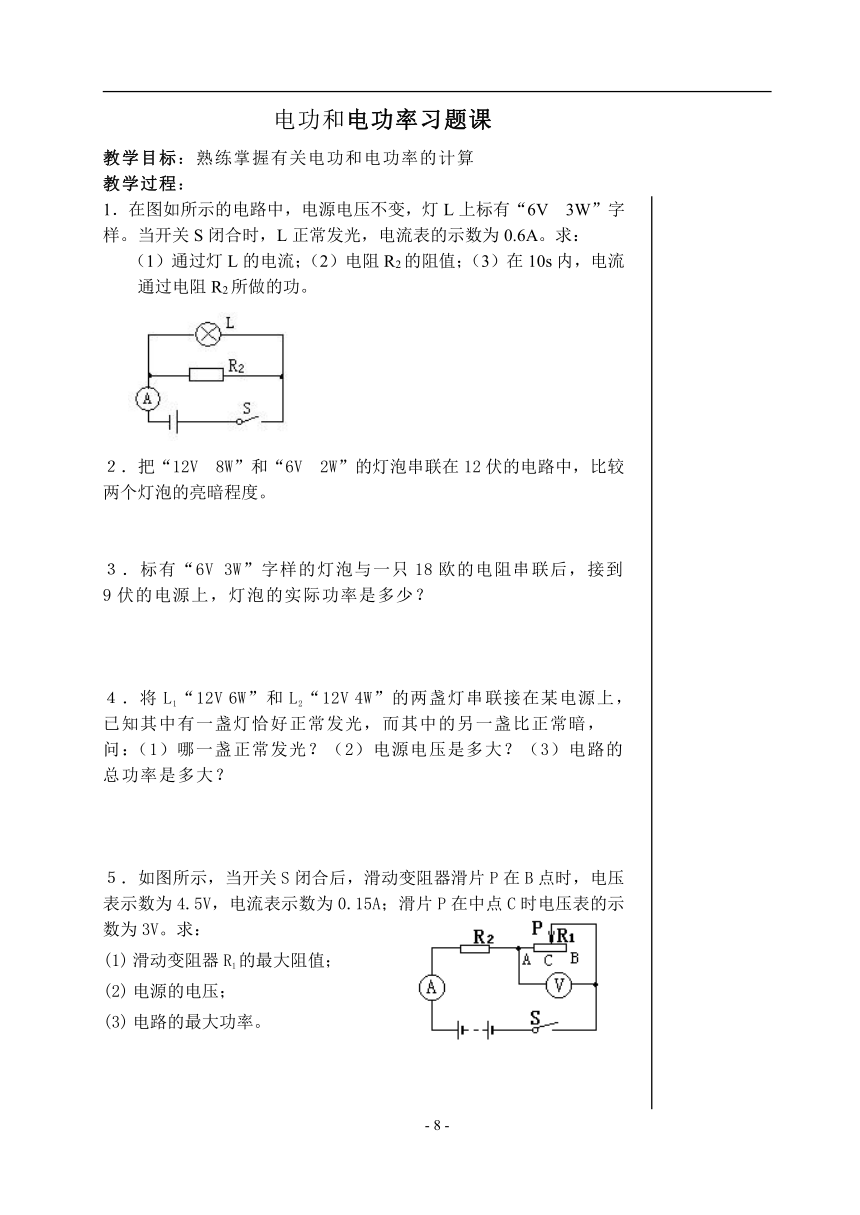

电功和电功率习题课

电功和电功率习题课
教学目标：熟练掌握有关电功和电功率的计算
教学过程：
1．在图如所示的电路中，电源电压不变，灯L上标有“6V　3W”字样。当开关S闭合时，L正常发光，电流表的示数为0.6A。求：
（1）通过灯L的电流；（2）电阻R2的阻值；（3）在10s内，电流通过电阻R2所做的功。
２．把“12V 8W”和“6V 2W”的灯泡串联在12伏的电路中，比较两个灯泡的亮暗程度。
３．标有“6V 3W”字样的灯泡与一只18欧的电阻串联后，接到9伏的电源上，灯泡的实际功率是多少？
４．将L1“12V 6W”和L2“12V 4W”的两盏灯串联接在某电源上，已知其中有一盏灯恰好正常发光，而其中的另一盏比正常暗，
问：（1）哪一盏正常发光？（2）电源电压是多大？（3）电路的总功率是多大？
５．如图所示，当开关S闭合后，滑动变阻器滑片P在B点时，电压表示数为4.5V，电流表示数为0.15A；滑片P在中点C时电压表的示数为3V。求：
(1) 滑动变阻器R1的最大阻值；
(2) 电源的电压；
(3) 电路的最大功率。

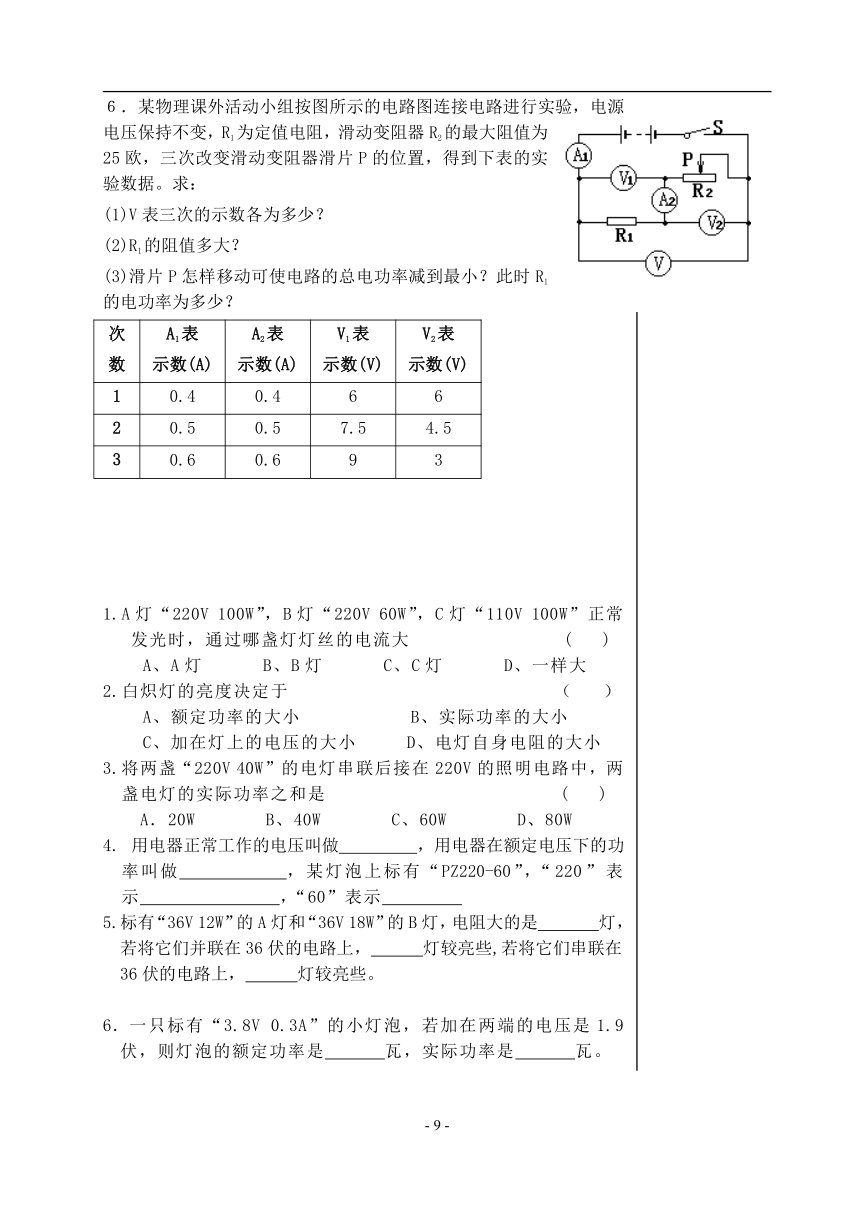

６．某物理课外活动小组按图所示的电路图连接电路进行实验，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为25欧，三次改变滑动变阻器滑片P的位置，得到下表的实验数据。求：
(1)V表三次的示数各为多少？
(2)R1的阻值多大？
(3)滑片P怎样移动可使电路的总电功率减到最小？此时R1的电功率为多少？
次数 A1表示数(A) A2表示数(A) V1表示数(V) V2表示数(V)
1 0.4 0.4 6 6
2 0.5 0.5 7.5 4.5
3 0.6 0.6 9 3
1.A灯“220V 100W”，B灯“220V 60W”，C灯“110V 100W”正常发光时，通过哪盏灯灯丝的电流大 　　　　　 ( )
A、A灯 B、B灯 C、C灯 D、一样大
2.白炽灯的亮度决定于 　　　 （ ）
A、额定功率的大小 B、实际功率的大小
C、加在灯上的电压的大小 D、电灯自身电阻的大小
3.将两盏“220V 40W”的电灯串联后接在220V的照明电路中，两盏电灯的实际功率之和是 　　　　　　　　　　　　( )
A．20W B、40W C、60W D、80W
4. 用电器正常工作的电压叫做 ，用电器在额定电压下的功率叫做 ，某灯泡上标有“PZ220-60”，“220”表示 ，“60”表示
5.标有“36V 12W”的A灯和“36V 18W”的B灯，电阻大的是 灯，若将它们并联在36伏的电路上， 灯较亮些,若将它们串联在36伏的电路上， 灯较亮些。
6．一只标有“3.8V 0.3A”的小灯泡，若加在两端的电压是1.9伏，则灯泡的额定功率是 瓦，实际功率是 瓦。

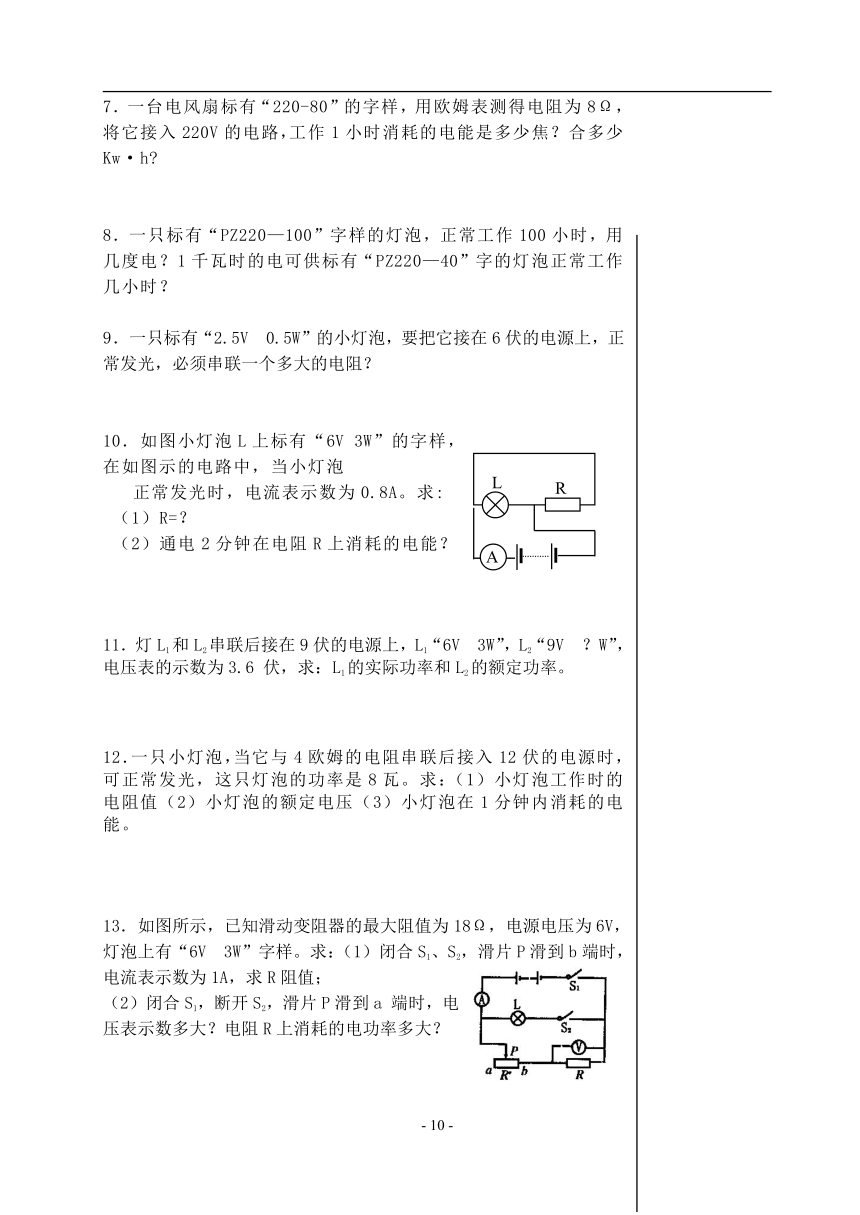

7．一台电风扇标有“220-80”的字样，用欧姆表测得电阻为8Ω，将它接入220V的电路，工作1小时消耗的电能是多少焦？合多少Kw·h
8．一只标有“PZ220—100”字样的灯泡，正常工作100小时，用几度电？1千瓦时的电可供标有“PZ220—40”字的灯泡正常工作几小时？
9．一只标有“2.5V 0.5W”的小灯泡，要把它接在6伏的电源上，正常发光，必须串联一个多大的电阻？
10．如图小灯泡L上标有“6V 3W”的字样，在如图示的电路中，当小灯泡
正常发光时，电流表示数为0.8A。求:
（1）R=？
（2）通电2分钟在电阻R上消耗的电能？
11．灯L1和L2串联后接在9伏的电源上，L1“6V 3W”，L2“9V ？W”，电压表的示数为3.6 伏，求：L1的实际功率和L2的额定功率。
12．一只小灯泡，当它与4欧姆的电阻串联后接入12伏的电源时，可正常发光，这只灯泡的功率是8瓦。求：（1）小灯泡工作时的电阻值（2）小灯泡的额定电压（3）小灯泡在1分钟内消耗的电能。
13．如图所示，已知滑动变阻器的最大阻值为18Ω，电源电压为6V，灯泡上有“6V 3W”字样。求：（1）闭合S1、S2，滑片P滑到b端时，电流表示数为1A，求R阻值；
（2）闭合S1，断开S2，滑片P滑到a 端时，电压表示数多大？电阻R上消耗的电功率多大？

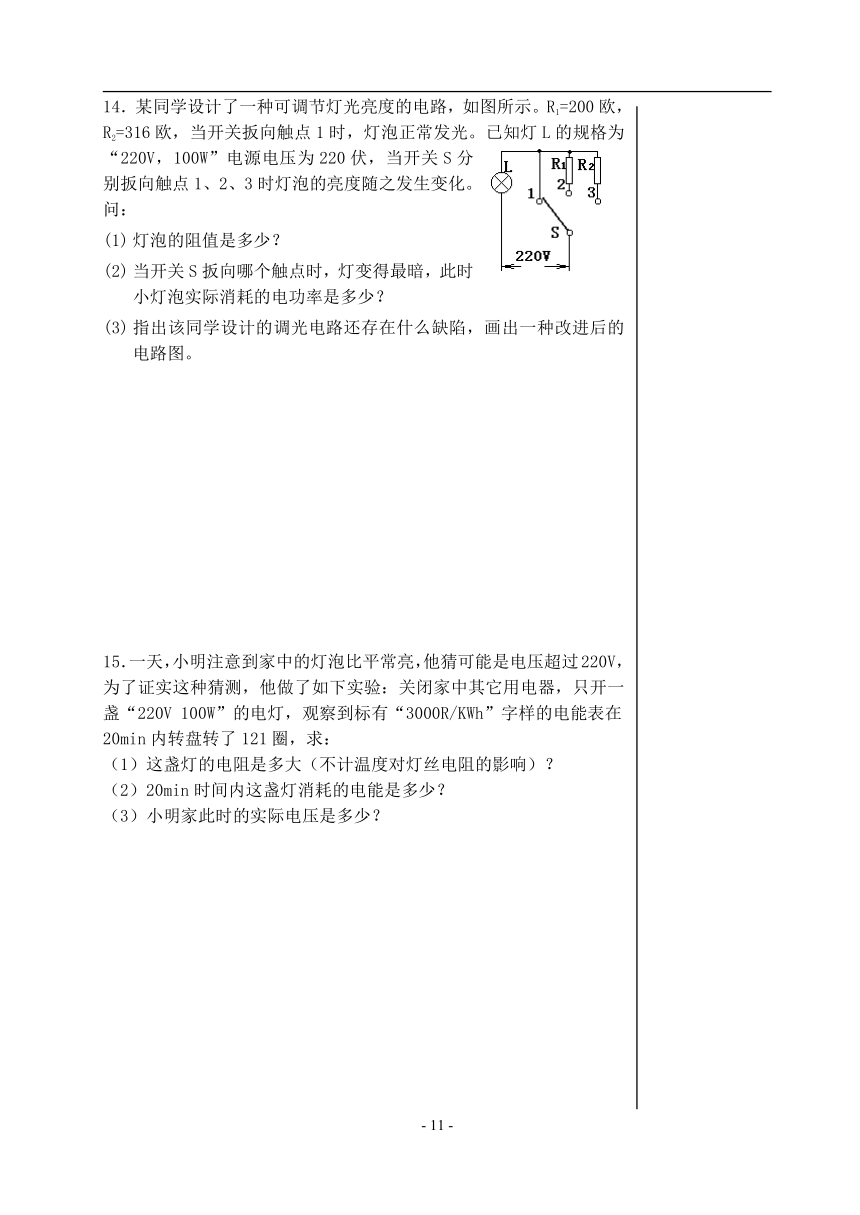

14．某同学设计了一种可调节灯光亮度的电路，如图所示。R1=200欧，R2=316欧，当开关扳向触点1时，灯泡正常发光。已知灯L的规格为“220V，100W”电源电压为220伏，当开关S分别扳向触点1、2、3时灯泡的亮度随之发生变化。问：
(1) 灯泡的阻值是多少？
(2) 当开关S扳向哪个触点时，灯变得最暗，此时小灯泡实际消耗的电功率是多少？
(3) 指出该同学设计的调光电路还存在什么缺陷，画出一种改进后的电路图。
15．一天，小明注意到家中的灯泡比平常亮，他猜可能是电压超过220V，为了证实这种猜测，他做了如下实验：关闭家中其它用电器，只开一盏“220V 100W”的电灯，观察到标有“3000R/KWh”字样的电能表在20min内转盘转了121圈，求：
（1）这盏灯的电阻是多大（不计温度对灯丝电阻的影响）？
（2）20min时间内这盏灯消耗的电能是多少？
（3）小明家此时的实际电压是多少？
16．将两只“PZ220－100”的电灯串联接在220伏的电源上时，消耗的总电功率为_____瓦。
17．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，这灯的实际功率为 ( )
A．等于40W B．大于40W C．．等于36W D．小于36W
18．如图所示的电路，R1：R2=5：3，当开关断开，甲、乙两处均接电流表时和将开关闭合，甲、乙两处均接电压表时，R1、 R2的电功率之比分别是 ( )
A．3：5，5：3 B．5：3， 3：5
C．9：25，25：9 D．25：9，9：25
19．有两个分别标有“6V 2W”和“12V 8W”字样的电灯泡，如果将它们串联在电路中，使其中一个灯泡恰能正常发光，则加在串联电路两端的电压是 ( )
A.6V B．12V C．18V D．24V
20．两个电阻规格分别为“5Ω 45W”和“10Ω 40W”，如果把它们并入同一电路，则此电路中允许通过的最大电流为 ( )
A．4A B．4．5A C．5A D．5．5A
21．有“PZ220—100”、“PZl10—100”、“PZ36—100”的三盏电灯，并联在36V的电路中，试比较它们持续发光时的亮度 ( )
A．“PZ220—100”最亮 B．“PZl 10—100”最亮
C．“PZ36—100”最亮 D．三盏灯一样亮
22．灯L1 、L2分别标有“220V，60W”和“36V，60W”，串联在220伏电源上，则（ ）
A. L1更亮些 B. L2更亮些
C. L1，L2一样亮 D. L2 会损坏,两灯都不亮
23．下列判断中正确的是 ( )
A．根据P=I2R可知，电阻越大，电功率也越大
B．根据P=U2/R可知，电阻越大，电功率反而越小
C．根据P=UI可知，同一导体两端的电压越小，电功率也越小
D．根据P=W/t可知，电流做的功越多，电功率也越大
24．两个灯泡，L1标有“6V 3W”字样，L2没有标记，但测得它的电阻是6Ω，把它们串联后接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压和L2的额定功率分别是 ( )
A．12V，3W B．12V,1.5W C．9V，3W D．9V．1.5W
25*. 如图所示，灯L标有“6伏3.6瓦”字样，滑动变阻器R最大值为50欧，电压U为6伏。则下列说法正确的是（ ）
A. 移动滑片P，电路中总功率最小值为0.6瓦
B. 移动滑片P，电路中总功率最大值为2瓦
C. 当滑片P至某位置时，L和R的功率相等
D. 当滑片P由a至b过程中，灯L功率一直减小
26*. 灯丝电阻不变，额定电压相同的甲、乙两灯并联在电路中时，甲灯消耗的功率小于乙灯消耗的功率，则（ ）
A. 甲灯额定功率小于乙灯的额定功率
B. 甲灯灯丝电阻小于乙灯灯丝电阻
C. 乙灯两端的实际电压比甲灯两端的实际电压大
D. 通过甲灯的实际电流比通过乙灯的实际电流大
27.如图所示电路中，电源电压保持不变，R为定值电阻． 当在电路中的a、b两点间接入一个标有"6V 2W'’的小灯泡时，闭合开关S，它恰好正常发光；若在a、b两点间换接一个标 有"6V 3W'’的小灯泡，它实际消耗的电功率将 3W．(填
“大于”、“小于”或“等于”)
28．有一定值电阻R0连接在某一电路中，当电阻两端的电压从2V 增加到4V时，通过电阻的电流变化了0．2A，则定值电阻R0的阻值是
Ω, R0的功率变化了 W.
29．某定值电阻两端的电压由U变为U时，消耗的电功率变化了0．8w，当电阻两端的电压变为2U时，该电阻消耗的电功率为 W．
30．如图所示电路中，两电阻丝的阻值相等，电源电压不变．当Sl接在b点，S2断开时，电路的总功率为Pl；当S1接在a点，S2闭合时，电路的总功率为P2，
则P2：P1= ·
31．一只"220V 100W"的灯泡(灯丝电阻不变)与一电阻串联后，接在220V的电源上，电阻消耗的功率为10W，则此时 　　 ( )
A．灯泡消耗的功率为90W
B．灯泡与电阻消耗的总功率为110W
C．灯泡与电阻消耗的总功率为100W
D．以上判断都不对
32．如图所示的电路，电源电压保持不变，R1=2R2，当开关S断开时，电阻Rl的功率为Pl；当开关s闭合时，电阻R1的功率为Pl’，则P1与P1’之比是 ( )
A．2：1 B．3：2 C．4：9 D．9：4
33．图中三只灯泡，其中L1、L2分别标有“6V，3W” 及“6V，6W”字样，L3额定电压不详，额定功率为4W．求：
(1)LI、L2正常工作时的电阻R1、R2分别是多少
(2)当开关Sl断开、S2闭合后，恰有一只灯泡正常发光，此时电流表和电压表的示数分别是多少
(3)当开关S2断开、Sl闭合后，若发光灯泡的实际电功率是1瓦，则此时电流表的示数是多少 L3的额定 电压是多少
34．如图所示电路中，开关S1和S2是两个只能同时断开或同时闭合的联动开关，R1=12欧姆．当两开关同时处于某一工作状态时，电流表的示数为2安培，电阻R2消耗的功率为12瓦．
求:电阻R2的阻值及电源电压分别是多少
35．如图所示的电路中，电源电压不变，当开关S闭合时，通过R1的电流为3A，当开关S断开时，Rl两端电压为5V，R2的电功率为10W，求电源电压U 和Rl、R2的阻值．
36．如果将两个定值电阻R1，和R2以某种形式连接起来后，两端与电源连通，则R1消耗的电功率为9W，如果将这两个电阻改换另外一种形式连接起来后，两端仍与该电源接通，则R1消耗的电功率为16W，且通过R2的电流为4A，那么电源的电压和电阻R1、R2的阻值各多大
37．如图所示，电源电压不变，当开关S接“1”时，R2和R1消耗功率之比为2：1，当S分别接“1”和“2”时，电流表示数之比为2：3，则S分别接“1”和“2”时，R2和R3的功率之比是 ( ) A．4：9 B．3：2 C．1：2 D．8：9
38．在如图所示的电路中，电源电压保持不变，调节滑动变阻器使电压表的示数为1OV时，变阻器的功率为lOW；调节滑动变阻器到另一位置时，电压表的示数为5V，此时变阻器的功率为7.5W．试求：(1)电阻R的阻值．(2)电源电压．
39．下表为某品牌双桶洗衣机所用电动机的工作参数和该洗衣机洗涤时正转—停一反转……的时间顺序．当洗涤和脱水同时工作，该洗衣机的最大耗电功率是_____w；某同学使用该洗衣机洗涤14min后又脱水2min，在这段时间内洗衣机耗电______J．
名 称 额定电压 频率 工作电流
洗涤电动机 220V 50Hz O．5A
脱水电动机 220V 50Hz O．8A
洗衣机洗涤时的工作顺序
R
L
A
正转—停一反转—停—正转
