电功、电功率、焦耳定律(浙江省宁波市象山县)

课件19张PPT。电功、电功率和焦耳定律 一个月黑风高的晚上，教学楼楼道边传来了吵闹声，原来是灯泡L1和L2两姐妹的声音：只听L1大声的说：“我比你要亮，饭量更大，工作得更多，放出更多的热量。“我比你更‘苗条’，但我所能做的一点都不比你差！” L2毫不示弱 对话

电功率 P
电功 W

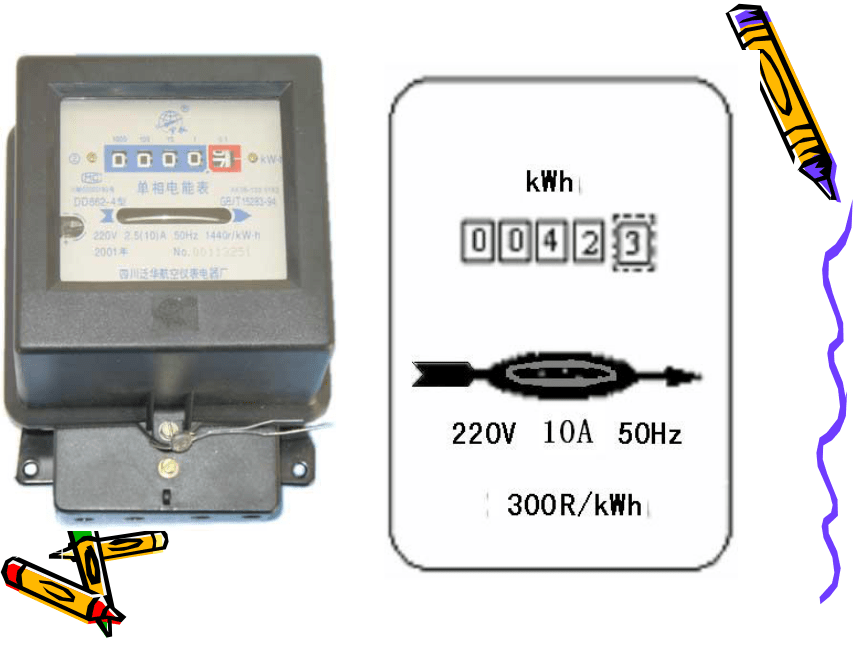

电热 Q 电阻 R涉及物理量温故知多少电功W 电功率P 电热Q 提示：从概念、单位、影响因素、公式、应用等方面考虑 单相电能表技术参数
电压:220V
电流规格:10(40)A
频率:50HZ
每千瓦时转数:300r/(KW·H)
工作环境温度范围：
-10 ℃ ~+50℃

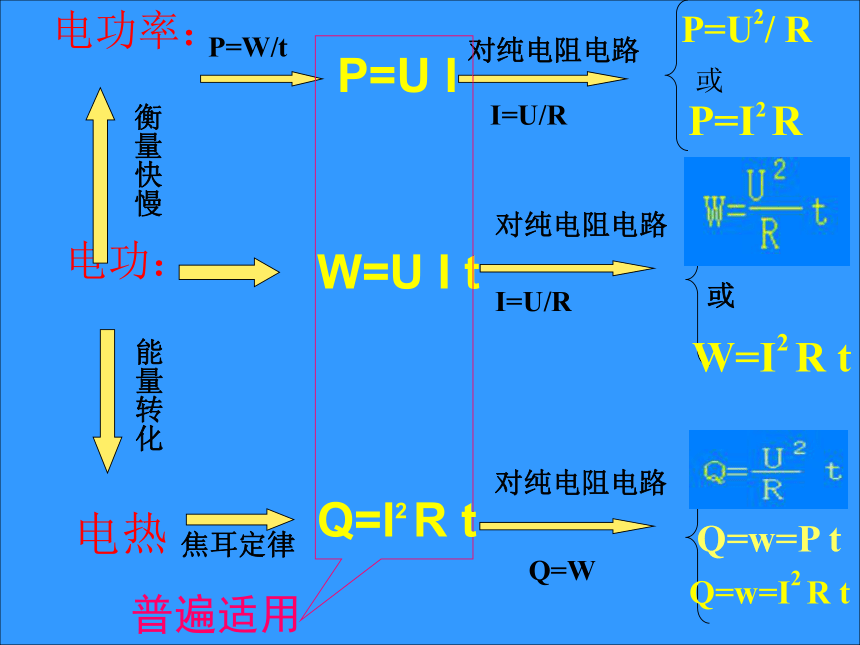

相对湿度：不超过85％土土电功：P=U I普遍适用姓名：L1 姓名：L2
身份证号：PZ220V-100W 身份证号：PZ220V-40W
住址：荔港中学教学楼 住址：荔港中学教学楼身 份 证 (1)根据铭牌上的信息你能求出哪些科学量？ （2）L1与L2两姐妹中哪一个人的话是错的？ 讨论:L1与L2在实际电路中哪一个更亮？（R1=484Ω R2=1210 Ω ） 并联电路：U相等 P=U2/R ∴ P(实际)1＞Ｐ（实际）２
　∴灯L1 较亮　
串联电路：I 相等 P=I2R 　∴P(实际)1＜Ｐ（实际）２
　 ∴ 灯L2 较亮　　思考：L1与L2的在串并联时实际功率与电阻存在怎样的关系？ 1 如果通电1min, 能否求出L1与L2实际消耗的电能呢？(并联 串联) 2 在通电时间相等的前提下，串并联电路中
L1与L2放出的热量与电阻存在怎样的关系呢？ 进一步思考
2：5
2：5
2：5
5：2
5：2
5：2
结论R1/R2 =P1/P2=W1/W2 R1/R2=P2/P1=W2/W1
1 某用电器的功率为1000 W，工作1h消耗多少电能？
2 一盏“PZ 220 –80” 的灯泡正常工作时,通过灯丝的电流是_____安，灯丝的电阻是____欧；把它接在 110V 的电压下工作，实际消耗的功率是______瓦.
巩固练习3 如图：一个R1=3?的电灯和一个R2=6 ?的电阻串联在U=9v的电路上，已知灯上电压 为U1=3V，电流I1=1A，电阻上的电压U2=6V，电流I2=1A，求：
10秒内电流经过电灯时所做的电功。解：9V解法1：W1=U 1I1 t
=3V?1A?10s
=30J 2。W1=I21R1 t=1A2 ?3 ? ? 10s
=30J3。W1=U21 t /R1=(3v)2 ? 10s/3 ?=30J?
4一个标有“2.5V 1.25W”的灯泡能直接接在6V的电源上吗？如无其它电源，要使灯泡正常发光，可用什么办法解决？5.将“12V 16W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中,则 ( )
A. L1和L2均正常发光
B. L1比L2亮
C. L1比L2暗
D. L1和L2一样亮C灯L1标有“12V 6W”,灯L2标有“6V 12W”，把它们并联在电路中，为使两灯都不损坏，则电源电压应为多少？对比练习灯L1标有“12V 6W”,灯L2标有“6V 12W”，
把它们串联在电路中，为使两灯都不损坏，则电源电压应为多少？
6.将一台“220V、IOOW”的电风扇、一个“220V、IOOW”的充电器、一把“220V、IOOW”的电烙铁分别接到220V的电源上,在相同的时间内,电流通过它们产生的热量最多的是 ( )
A．电烙铁 B．充电器
C．电风扇 D．一样多AR2R1I17 如图，电源电压不变，R1的阻值为8欧，滑动变阻器R2的最大阻值为24欧，滑片P在a端时，电流表示数为0.5A，求：
（1）电源电压U
（2）电阻R1上的电功率P1，电阻R2上的电功率P2。
（3）滑片P移至b时：
R1上的电功率
R2上的电功率
电路上的总功率Aab谢谢合作!
