测定小灯泡的电功率(浙江省金华市金华县)

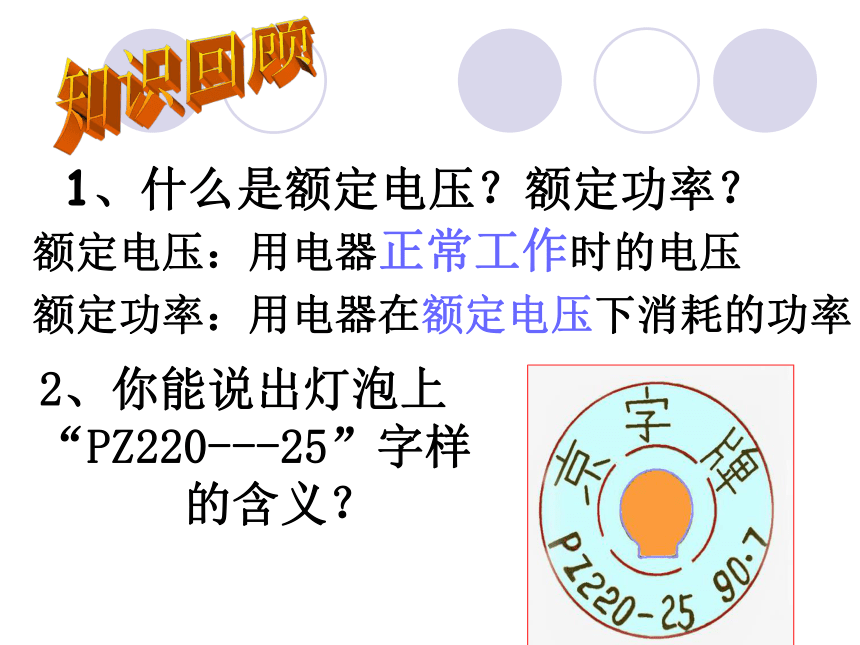

课件21张PPT。测定小灯泡的电功率额定功率：用电器在额定电压下消耗的功率 额定电压：用电器正常工作时的电压1、什么是额定电压？额定功率？知识回顾2、你能说出灯泡上
“PZ220---25”字样
的含义？

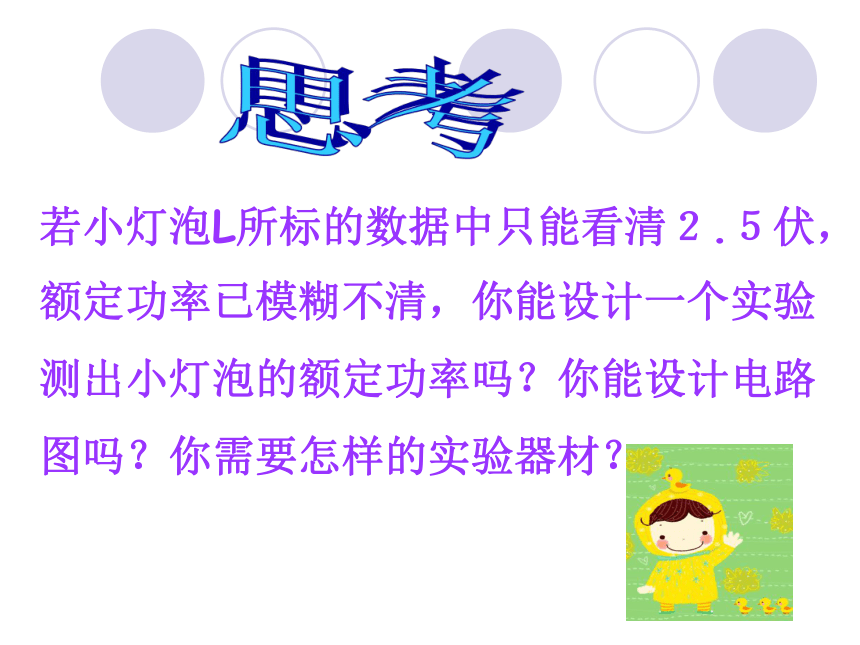

若小灯泡L所标的数据中只能看清２.５伏，
额定功率已模糊不清，你能设计一个实验
测出小灯泡的额定功率吗？你能设计电路

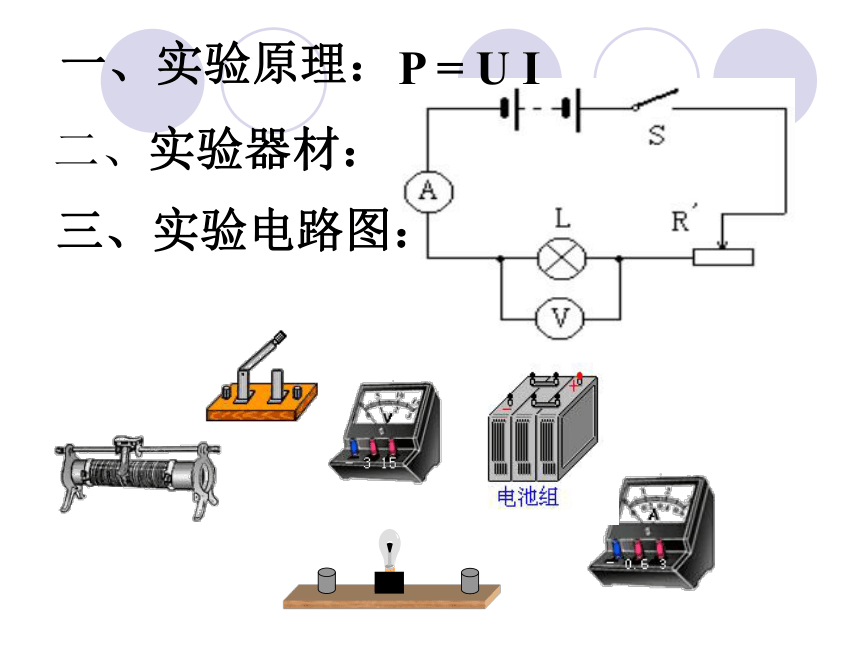

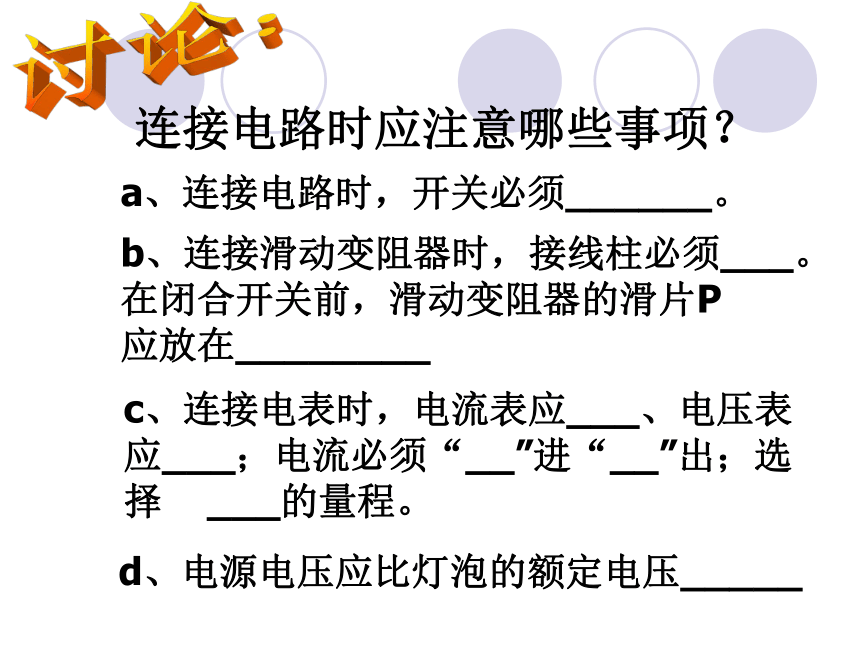

图吗？你需要怎样的实验器材？思考一、实验原理：二、实验器材：三、实验电路图：P = U I连接电路时应注意哪些事项？a、连接电路时，开关必须______。b、连接滑动变阻器时，接线柱必须___。 在闭合开关前，滑动变阻器的滑片P 应放在________

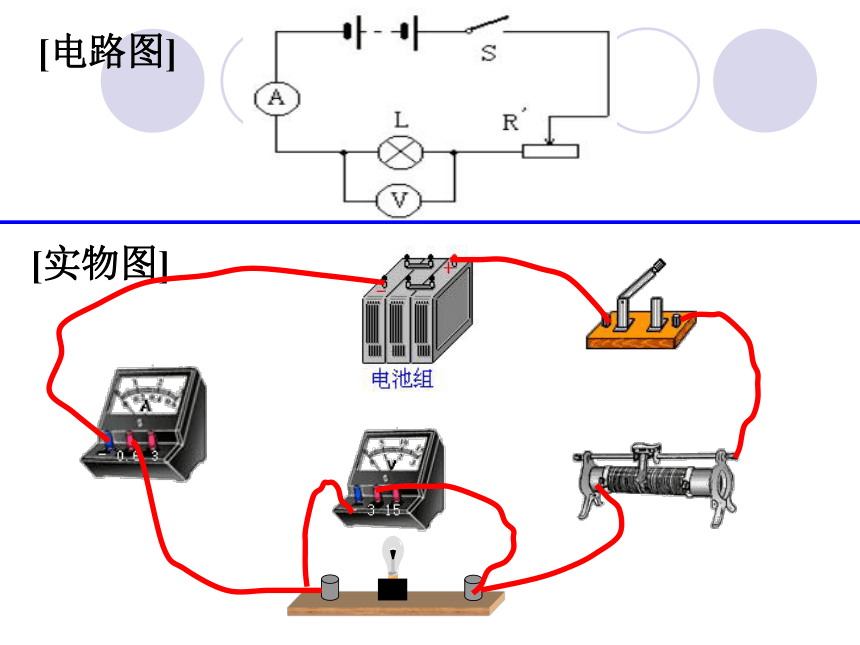

c、连接电表时，电流表应___、电压表 应___；电流必须“__”进“__”出；选择 ___的量程。讨论：d、电源电压应比灯泡的额定电压_____[实物图][电路图]
4、调节滑动变阻器，使小灯泡两端的电压等于额定电压0.8倍，观察灯泡的亮度变化（相对于额定电压的亮度）。读出两只电表的读数，并记录在实验数据表内。

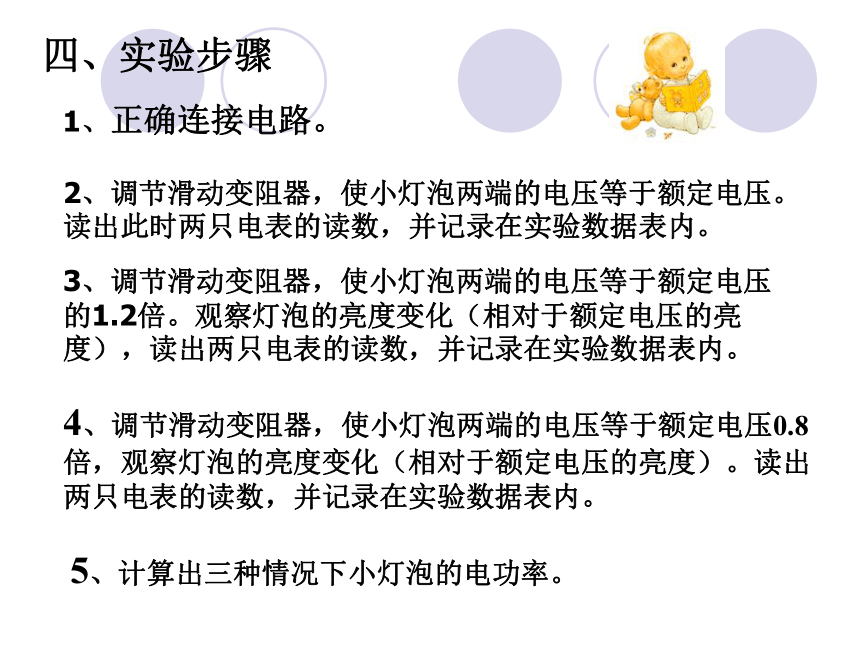

四、实验步骤1、正确连接电路。2、调节滑动变阻器，使小灯泡两端的电压等于额定电压。读出此时两只电表的读数，并记录在实验数据表内。3、调节滑动变阻器，使小灯泡两端的电压等于额定电压的1.2倍。观察灯泡的亮度变化（相对于额定电压的亮度），读出两只电表的读数，并记录在实验数据表内。

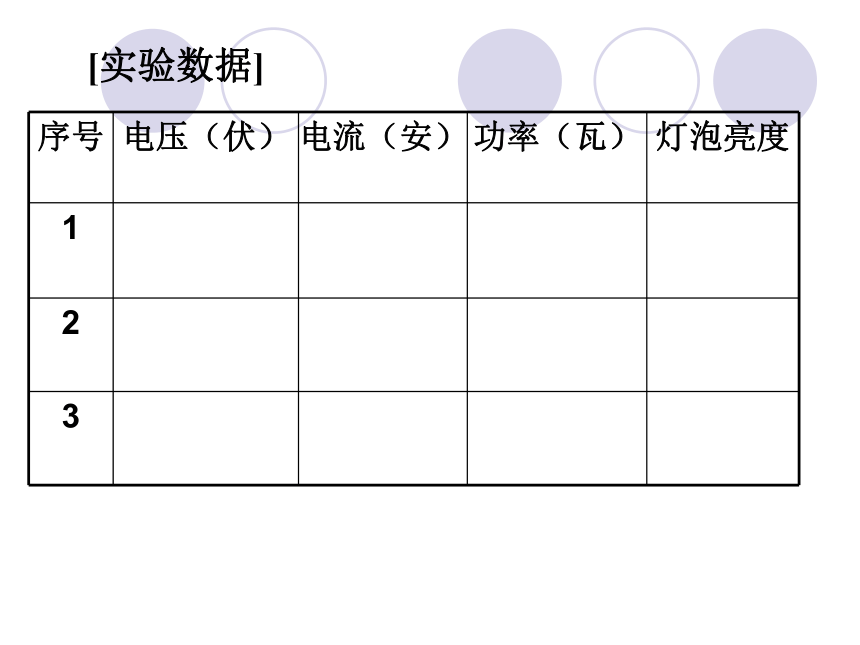

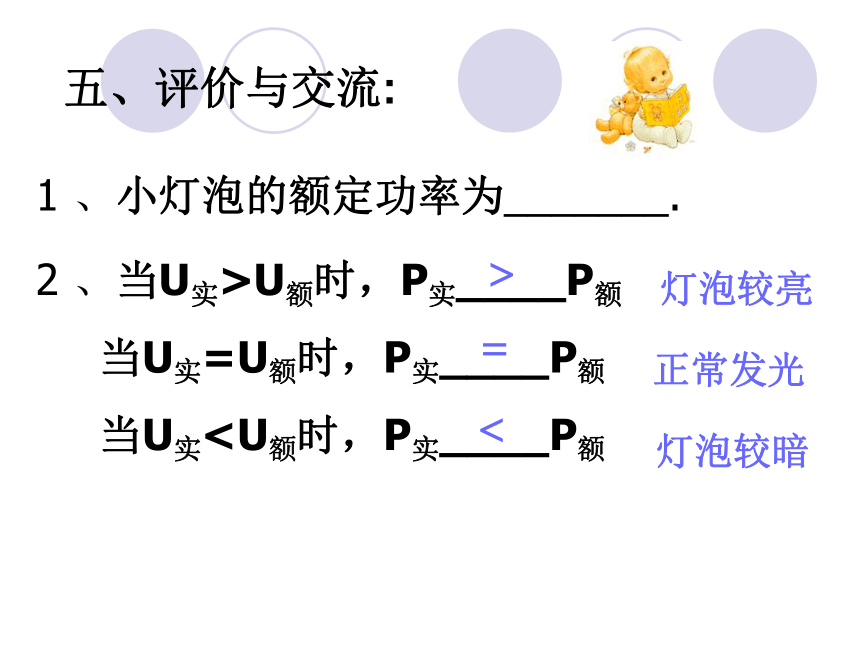

5、计算出三种情况下小灯泡的电功率。[实验数据]五、评价与交流:1 、小灯泡的额定功率为_______.2 、当U实>U额时，P实____P额
当U实=U额时，P实____P额
当U实=<正常发光灯泡较亮灯泡较暗六、实验中的故障分析1、一位同学；连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:______________________灯泡L处断路2、另一位同学在连接好电路后，闭合开
关，发现小灯泡特别亮，这说明他在闭
合开关前没有
__________________________________.将滑动变阻器的滑片放在最大阻值处3、另一位同学在连接好电路后，闭合开关，发现小灯泡特别暗，不管怎样移动滑片P，灯泡亮度始终不变，产生这一故障的原因是：
______________________.滑动变阻器连接成了定值电阻 现要测定一额定电压为3.8V的小灯泡的额定功率，提供的器材有：电压恒定为6V的电池组一个，滑动变阻器一个， 电流表和电压表各一个，开关一个和导线若干根。电流表的量程满足实验要求，而电压表的量程只有0～3V。
（1）用以上器材设计测定小灯泡额定功率的实验电路图。
(2)简述实验操作步骤拓展今天你有什么收获？1.用伏安法测小灯泡（额定电压2.5V）的额定功率的实验中： (1)画出电路图。

(2)连接实物电路时，开关应　　　　，滑动变阻器应 ＿　＿　　　　。 (3)要测额定功率，闭合开关，灯泡两端的电压为2V，则图中滑动变阻器滑片P应向　　　移动。 (4)如果估计灯泡电阻大约为10欧，则电流表的量程应选择　　　　。 (5)小灯泡正常发光时，电流表读数如上图示，则P额= ＿＿＿＿＿。 断开把阻值调到最大左0～0.6A0.8 W练一练 2、在“测量小灯泡电功率”的实验中已知小灯泡的额定电 压为2.5伏,额定功率约为1瓦.
（1）请你将电路连接好,要求闭合开关后,滑动变阻器滑片向右移动时,灯泡变亮.
（2）某同学正确连接电路后闭合开关，发现电压表的示数为2伏，为了测小灯泡的额定功率，下一步进行的操作是____________________________,操作后电流表的示数为0.48安培,则该灯的额定功率为______;若移动滑动变阻器使电流表示数为0.5安培,则该灯的实际功率为_______,额定功率_______(选填变大、变小、不变)向右移动滑片使电压表的示数为2.5V1.2W1.3W不变3、在实验中，某同学在连接滑动变阻器时，由于接线错误使得滑动变阻器P移动时不能改变小灯泡的亮暗程度。现就下面两种情况，请判断该同学是如何连接的？
（1）小灯泡较亮时，他是把两导线的端点分别与滑动变阻器的＿＿＿连接； （2）小灯泡较暗时，他是把两导线的端点分别与滑动变阻器的＿＿＿连接；C DA B（3）后来，该同学把电路连接正确，却发现：闭合开关，灯泡发光，但在实验时无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（ ）
A.变阻器总电阻太大 B.电压表量程太大
C.电源电压太低 D.灯泡灯丝断开C课后思考：你知道家里电视机的电功率吗？
如果你不知道，应该如何测量呢？
