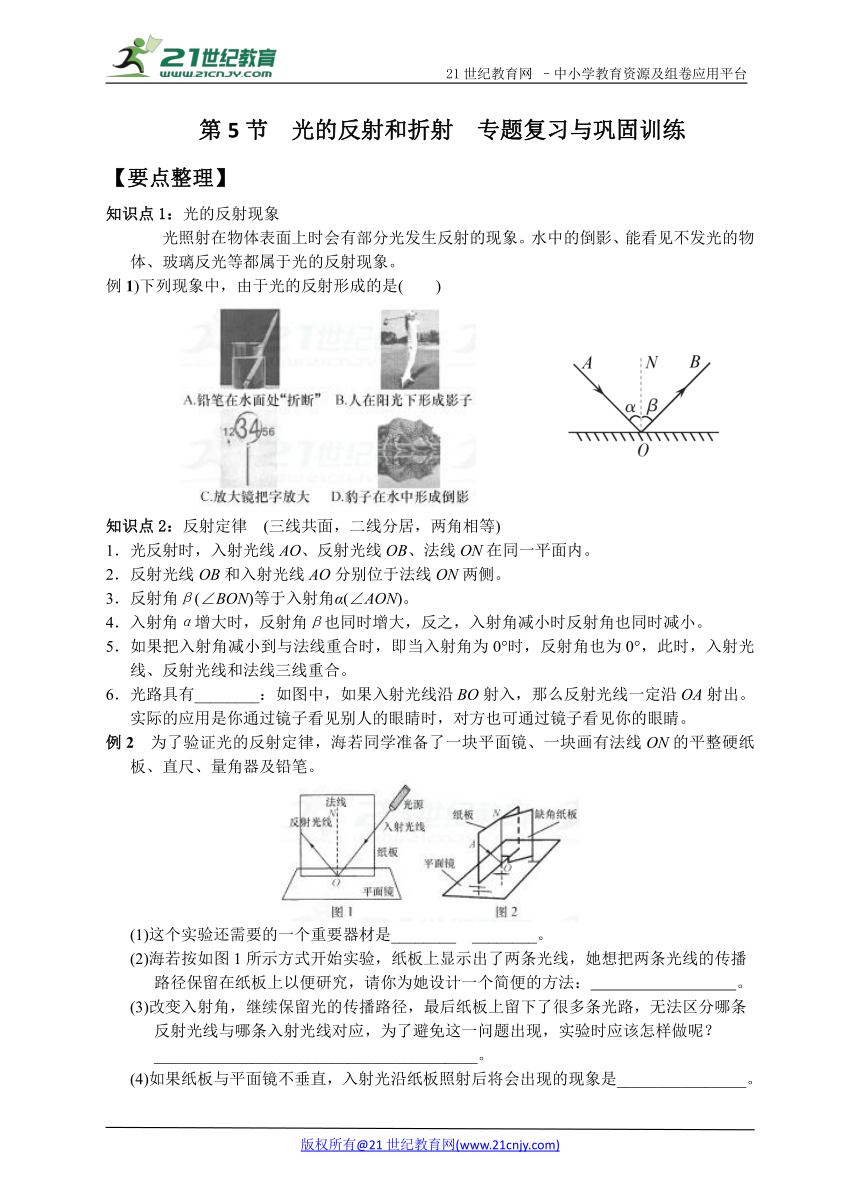

第5节 光的反射和折射 专题复习与巩固训练
【要点整理】
知识点1:光的反射现象
光照射在物体表面上时会有部分光发生反射的现象。水中的倒影、能看见不发光的物体、玻璃反光等都属于光的反射现象。21·cn·jy·com
例1)下列现象中,由于光的反射形成的是(  )
知识点2:反射定律 (三线共面,二线分居,两角相等)
1.光反射时,入射光线AO、反射光线OB、法线ON在同一平面内。
2.反射光线OB和入射光线AO分别位于法线ON两侧。
3.反射角β(∠BON)等于入射角α(∠AON)。
4.入射角α增大时,反射角β也同时增大,反之,入射角减小时反射角也同时减小。
5.如果把入射角减小到与法线重合时,即当入射角为0°时,反射角也为0°,此时,入射光线、反射光线和法线三线重合。21·世纪*教育网
6.光路具有________:如图中,如果入射光线沿BO射入,那么反射光线一定沿OA射出。实际的应用是你通过镜子看见别人的眼睛时,对方也可通过镜子看见你的眼睛。
例2 为了验证光的反射定律,海若同学准备了一块平面镜、一块画有法线ON的平整硬纸板、直尺、量角器及铅笔。21教育名师原创作品
(1)这个实验还需要的一个重要器材是________ ________。
(2)海若按如图1所示方式开始实验,纸板上显示出了两条光线,她想把两条光线的传播路径保留在纸板上以便研究,请你为她设计一个简便的方法: 。
(3)改变入射角,继续保留光的传播路径,最后纸板上留下了很多条光路,无法区分哪条反射光线与哪条入射光线对应,为了避免这一问题出现,实验时应该怎样做呢?________________________________________。2-1-c-n-j-y
(4)如果纸板与平面镜不垂直,入射光沿纸板照射后将会出现的现象是________________。

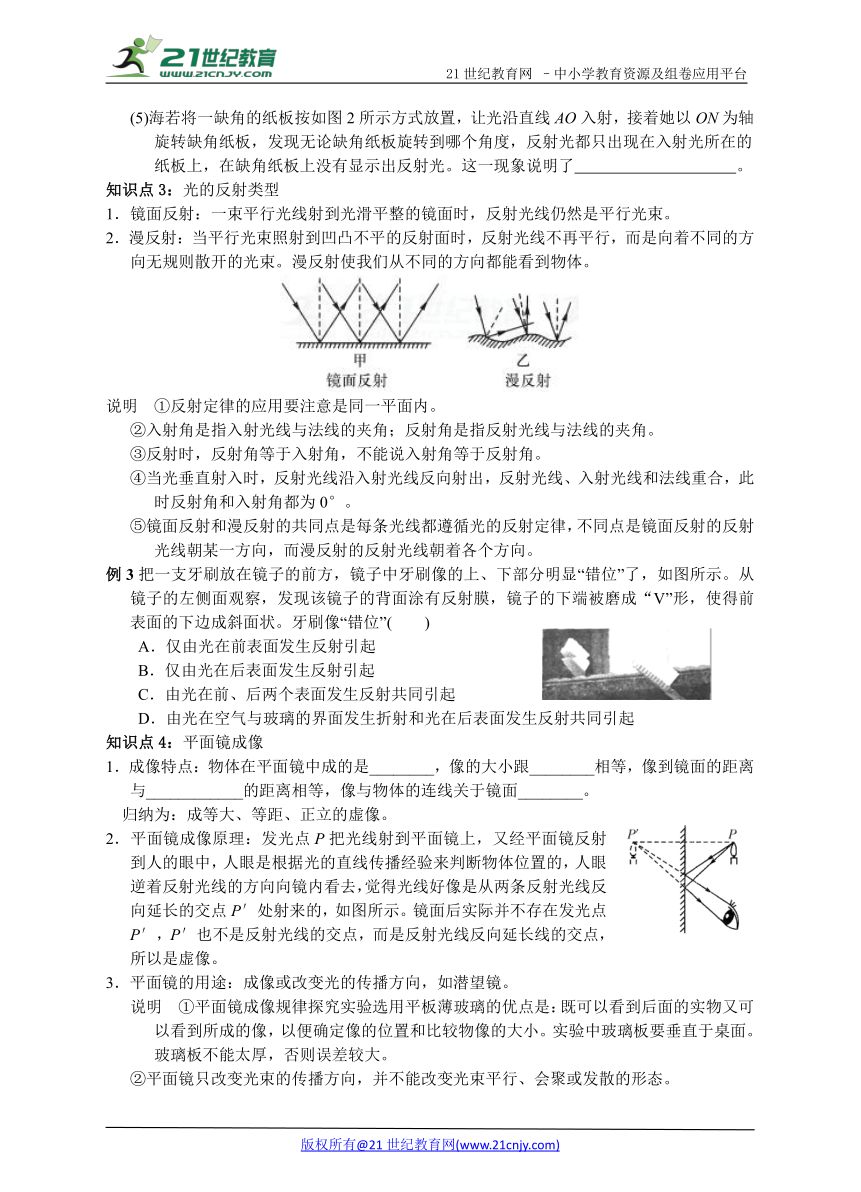

(5)海若将一缺角的纸板按如图2所示方式放置,让光沿直线AO入射,接着她以ON为轴旋转缺角纸板,发现无论缺角纸板旋转到哪个角度,反射光都只出现在入射光所在的纸板上,在缺角纸板上没有显示出反射光。这一现象说明了 。
知识点3:光的反射类型
1.镜面反射:一束平行光线射到光滑平整的镜面时,反射光线仍然是平行光束。
2.漫反射:当平行光束照射到凹凸不平的反射面时,反射光线不再平行,而是向着不同的方向无规则散开的光束。漫反射使我们从不同的方向都能看到物体。
说明 ①反射定律的应用要注意是同一平面内。
②入射角是指入射光线与法线的夹角;反射角是指反射光线与法线的夹角。
③反射时,反射角等于入射角,不能说入射角等于反射角。
④当光垂直射入时,反射光线沿入射光线反向射出,反射光线、入射光线和法线重合,此时反射角和入射角都为0°。2·1·c·n·j·y
⑤镜面反射和漫反射的共同点是每条光线都遵循光的反射定律,不同点是镜面反射的反射光线朝某一方向,而漫反射的反射光线朝着各个方向。【来源:21cnj*y.co*m】
例3把一支牙刷放在镜子的前方,镜子中牙刷像的上、下部分明显“错位”了,如图所示。从镜子的左侧面观察,发现该镜子的背面涂有反射膜,镜子的下端被磨成“V”形,使得前表面的下边成斜面状。牙刷像“错位”(  )www-2-1-cnjy-com
A.仅由光在前表面发生反射引起
B.仅由光在后表面发生反射引起
C.由光在前、后两个表面发生反射共同引起
D.由光在空气与玻璃的界面发生折射和光在后表面发生反射共同引起
知识点4:平面镜成像
1.成像特点:物体在平面镜中成的是________,像的大小跟________相等,像到镜面的距离与____________的距离相等,像与物体的连线关于镜面________。
归纳为:成等大、等距、正立的虚像。
2.平面镜成像原理:发光点P把光线射到平面镜上,又经平面镜反射到人的眼中,人眼是根据光的直线传播经验来判断物体位置的,人眼逆着反射光线的方向向镜内看去,觉得光线好像是从两条反射光线反向延长的交点P′处射来的,如图所示。镜面后实际并不存在发光点P′,P′也不是反射光线的交点,而是反射光线反向延长线的交点,所以是虚像。
3.平面镜的用途:成像或改变光的传播方向,如潜望镜。
说明 ①平面镜成像规律探究实验选用平板薄玻璃的优点是:既可以看到后面的实物又可以看到所成的像,以便确定像的位置和比较物像的大小。实验中玻璃板要垂直于桌面。玻璃板不能太厚,否则误差较大。
②平面镜只改变光束的传播方向,并不能改变光束平行、会聚或发散的形态。

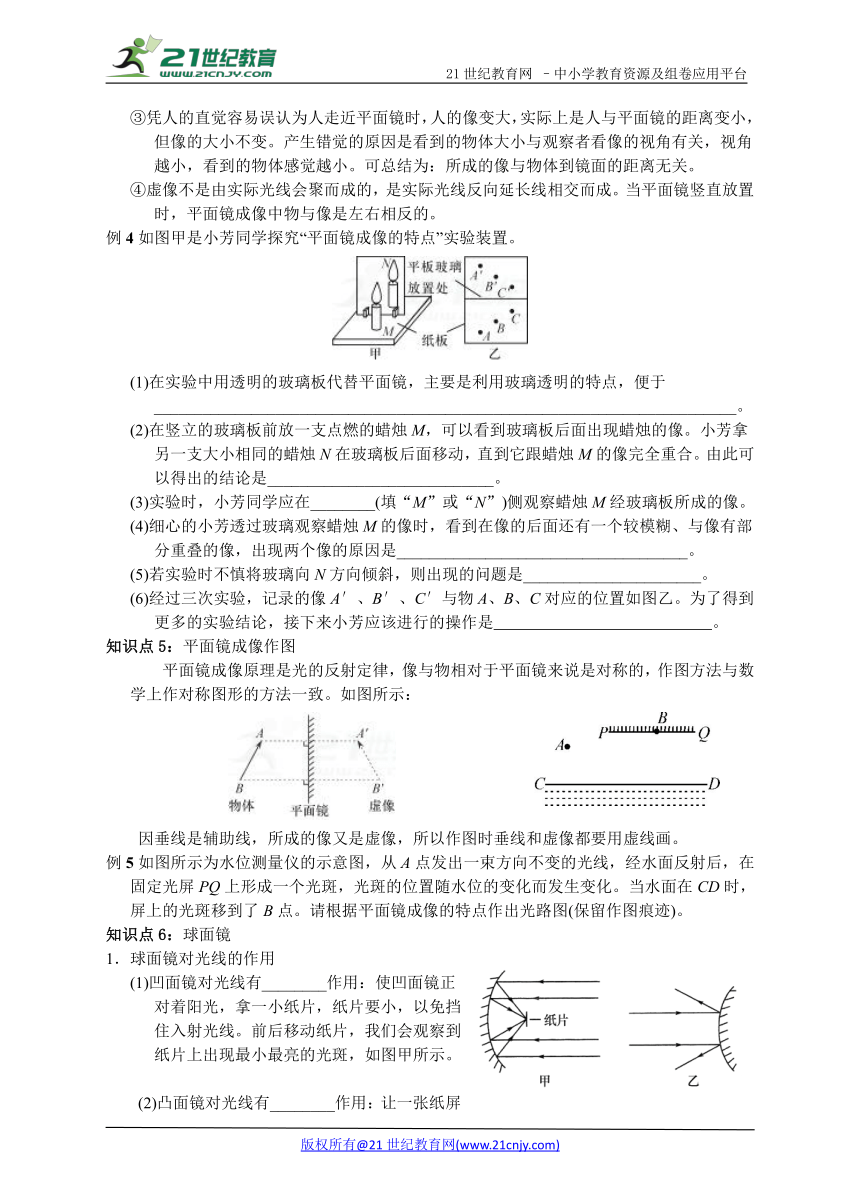

③凭人的直觉容易误认为人面镜时,人的像变大,实际上是人与平面镜的距离变小,但像的大小不变。产生错觉的原因是看到的物体大小与观察者看像的视角有关,视角越小,看到的物体感觉越小。可总结为:所成的像与物体到镜面的距离无关。
④虚像不是由实际光线会聚而成的,是实际光线反向延长线相交而成。当平面镜竖直放置时,平面镜成像中物与像是左右相反的。
例4如图甲是小芳同学探究“平面镜成像的特点”实验装置。
(1)在实验中用透明的玻璃板代替平面镜,主要是利用玻璃透明的特点,便于________________________________________________________________________。
(2)在竖立的玻璃板前放一支点燃的蜡烛M,可以看到玻璃板后面出现蜡烛的像。小芳拿另一支大小相同的蜡烛N在玻璃板后面移动,直到它跟蜡烛M的像完全重合。由此可以得出的结论是____________________________。
(3)实验时,小芳同学应在________(填“M”或“N”)侧观察蜡烛M经玻璃板所成的像。
(4)细心的小芳透过玻璃观察蜡烛M的像时,看到在像的后面还有一个较模糊、与像有部分重叠的像,出现两个像的原因是____________________________________。
(5)若实验时不慎将玻璃向N方向倾斜,则出现的问题是______________________。
(6)经过三次实验,记录的像A′、B′、C′与物A、B、C对应的位置如图乙。为了得到更多的实验结论,接下来小芳应该进行的操作是 。
知识点5:平面镜成像作图
平面镜成像原理是光的反射定律,像与物相对于平面镜来说是对称的,作图方法与数学上作对称图形的方法一致。如图所示:
因垂线是辅助线,所成的像又是虚像,所以作图时垂线和虚像都要用虚线画。
例5如图所示为水位测量仪的示意图,从A点发出一束方向不变的光线,经水面反射后,在固定光屏PQ上形成一个光斑,光斑的位置随水位的变化而发生变化。当水面在CD时,屏上的光斑移到了B点。请根据平面镜成像的特点作出光路图(保留作图痕迹)。
知识点6:球面镜
1.球面镜对光线的作用
(1)凹面镜对光线有________作用:使凹面镜正对着阳光,拿一小纸片,纸片要小,以免挡住入射光线。前后移动纸片,我们会观察到纸片上出现最小最亮的光斑,如图甲所示。【版权所有:21教育】

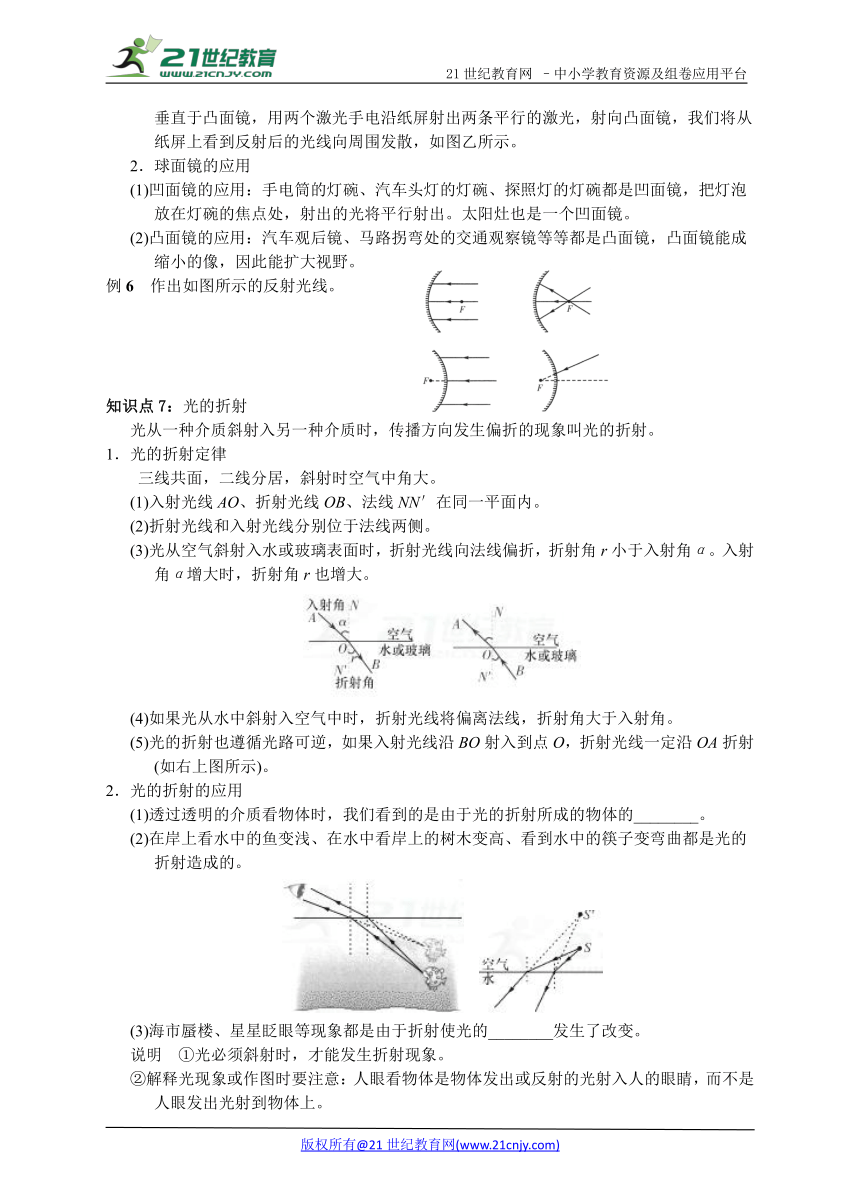

(2)凸面镜对光线有________作用:让一张纸屏垂直于凸面镜,用两个激光手电沿纸屏射出两条平行的激光,射向凸面镜,我们将从纸屏上看到反射后的光线向周围发散,如图乙所示。
2.球面镜的应用
(1)凹面镜的应用:手电筒的灯碗、汽车头灯的灯碗、探照灯的灯碗都是凹面镜,把灯泡放在灯碗的焦点处,射出的光将平行射出。太阳灶也是一个凹面镜。
(2)凸面镜的应用:汽车观后镜、马路拐弯处的交通观察镜等等都是凸面镜,凸面镜能成缩小的像,因此能扩大视野。
例6 作出如图所示的反射光线。
知识点7:光的折射
光从一种介质斜射入另一种介质时,传播方向发生偏折的现象叫光的折射。
1.光的折射定律
三线共面,二线分居,斜射时空气中角大。
(1)入射光线AO、折射光线OB、法线NN′在同一平面内。
(2)折射光线和入射光线分别位于法线两侧。
(3)光从空气斜射入水或玻璃表面时,折射光线向法线偏折,折射角r小于入射角α。入射角α增大时,折射角r也增大。www.21-cn-jy.com
(4)如果光从水中斜射入空气中时,折射光线将偏离法线,折射角大于入射角。
(5)光的折射也遵循光路可逆,如果入射光线沿BO射入到点O,折射光线一定沿OA折射(如右上图所示)。
2.光的折射的应用
(1)透过透明的介质看物体时,我们看到的是由于光的折射所成的物体的________。
(2)在岸上看水中的鱼变浅、在水中看岸上的树木变高、看到水中的筷子变弯曲都是光的折射造成的。

(3)海市蜃楼、星星眨眼等现象都是由于折射使光的________发生了改变。
说明 ①光必须斜射时,才能发生折射现象。
②解释光现象或作图时要注意:人眼看物体是物体发出或反射的光射入人的眼睛,而不是人眼发出光射到物体上。21教育网
③光垂直射到水或玻璃表面时传播方向不改变,即垂直于界面时三线重合两角为0°,这是一种特殊情况。但光的传播速度改变。21cnjy.com
例7如图所示是光在空气和玻璃两种介质中传播的情形,下列说法正确的是(  )
A.折射角等于50°
B.MM′左边是玻璃
C.入射光线靠近法线时,折射光线也靠近法线
D.入射光线增加5°时,入射光线与折射光线的夹角也增加5°
【巩固提升】
1.在光纤通讯中,电磁波的传播速度是________m/s,通讯用的激光从光导纤维的一端射入,在内壁上经过多次________(填“反射”或“折射”),从另一端射出,从而把它携带的信息传到了远方。21*cnjy*com
2.如图所示,一束光线斜射入容器中,在P处形成一光斑,在向容器里逐渐加满水的过程中,光斑将(  )
A.向左移动
B.向右移动
C.先向左移动再向右移动
D.仍在原来位置
3.如图所示,一束光斜射到容器中的水面上,发生反射和折射;若将容器右端抬高一些,则下列说法中正确的是(  )21*cnjy*com
A.入射角和反射角都增大
B.反射角增大,折射角减小
C.入射角不变,反射角增大
D.反射角和折射角都不变
4.关于平面镜成像,下列说法中正确的是(  )
A.人离平面镜越远,他在平面镜中的像越小
B.平面镜的高度小于人的高度时,人在镜中不能形成完整的像
C.物体在平面镜里成像的大小只跟物体大小有关,与镜子的大小无关
D.平面镜成的像是倒立、等大、虚像
5.现在,一些大厦用许多大块的平板镀膜玻璃做外墙(俗称“玻璃膜墙”)。这种墙既能反射光线也能透过光线。如下左图所示的四幅图中,能真实反映光通过玻璃膜墙进入室内的传播途径的是(  )21世纪教育网版权所有
6.在探究平面镜成像特点的实验中要想取得较好的实验效果,最好选择在________(填“较亮”或“较暗”)的环境中进行;实验用透明玻璃板代替平面镜主要是便于________;实验时将点燃的蜡烛A向玻璃板靠近,观察到蜡烛的像将________(填“变大”、“不变”或“变小”)。
7.如图所示,一束水平光线从空气进入玻璃,在交界处同时发生反射和折射现象,在图上作出反射光线和折射光线。【来源:21·世纪·教育·网】
8.如图所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像。图中A、B两点其中一点是路灯的发光点,另一点是路灯的像点。请你区分发光点、像点,在图中画出水下E处的潜水员看到路灯的光路图。
9.在探究“平面镜成像特点”的实验中,小丽同学选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验,如图1所示。
(1)小丽将蜡烛A________放在水平桌面的白纸上,点燃蜡烛A,她观察发现:平板玻璃中蜡烛A的像偏高且倾斜。你认为在图2所示的甲、乙、丙三幅图中,________图是产生以上实验现象的原因。
(2)实验器材调整正常后,若蜡烛A距平板玻璃8cm,则蜡烛B与蜡烛A相距________cm才能与蜡烛A的像完全重合。
10.小明喝水时,偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇:玻璃和水都是透明物质,为什么光却不能透过呢?小明决定找出原因。下面是小明的探究过程:
根据光经过的路径,首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测,如下图。光从水中射向空气时,折射角大于入射角,当入射角逐渐增大时,折射角也逐渐增大。那么,当入射角增大到某一值时,会不会……
(1)小明的推测是______________________。
(2)小明为了验证自己的推测,进行了如图所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度,当增大到某一角度时,小明观察到________,证实了自己的推测。【出处:21教育名师】
(3)当光从空气射向水中时,也会出现“看不见”的现象吗?说出你的观点并解释:________________________________________________________________________________________________________________________________________________。
第5节 光的反射和折射 专题复习与巩固训练 参考答案
【要点整理】
知识点1:例1 D
知识点2:可逆性 例2 (1)光源(激光笔等) (2)沿光路用铅笔相隔一定距离在纸板上各画两个点,再过两点用直尺、铅笔将光的路径画在纸板上 (3)实验时给对应的入射光线和反射光线编号 (4)在纸板上看不到反射光线 (5)反射光线、入射光线、法线在同一平面上
知识点3:例3 D
知识点4:虚像 物体 物体到镜面 垂直 例4 (1)确定像的位置 (2)像与物等大 (3)M (4)玻璃太厚,玻璃板的两个面都成了像 (5)无论怎么移动蜡烛N都不能与像重合 (6)连接各对应点,判断连线与镜面是否垂直;测量各对应像点和物点到镜面的距离是否相等
知识点5:例5 如图
知识点6:会聚 发散 例6 如图
知识点7:虚像 传播路径 例7 C
【巩固提升】
1.3×108 反射 2—5.ADCB
6.较暗 确定像的位置 不变
7. 如图
8.
9.(1)垂直 乙 (2)16
10.(1)折射光线消失 (2)光斑消失 (3)不会,光从空气斜射入水中时,折射角始终小于入射角
