浙教版八年级上 第四章第7节 电流、电压和电阻练习课

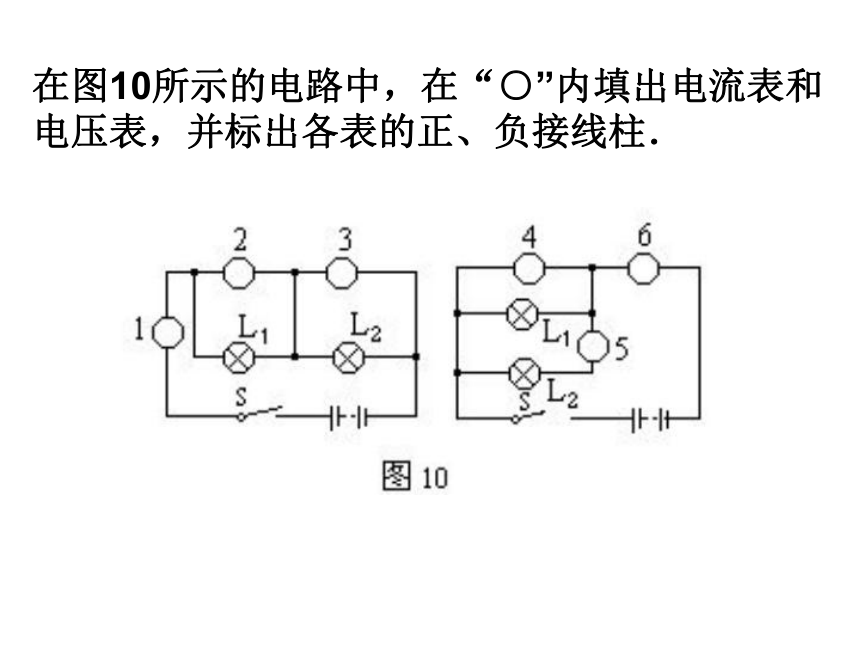

课件10张PPT。第7节电流、电压和电阻练习课在图10所示的电路中，在“○”内填出电流表和
电压表，并标出各表的正、负接线柱．如图11所示电路中，电源由3节干电池组成，电流表示数为0.18A，L1两端电压为2.5V；①按电路图将实物连接起来；②电压表的示数是______V；③通过L1的电流强度是______A． （常州市）在如图所示的电路中，两只电流表的规格相同，电流表有两个量程 (0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为

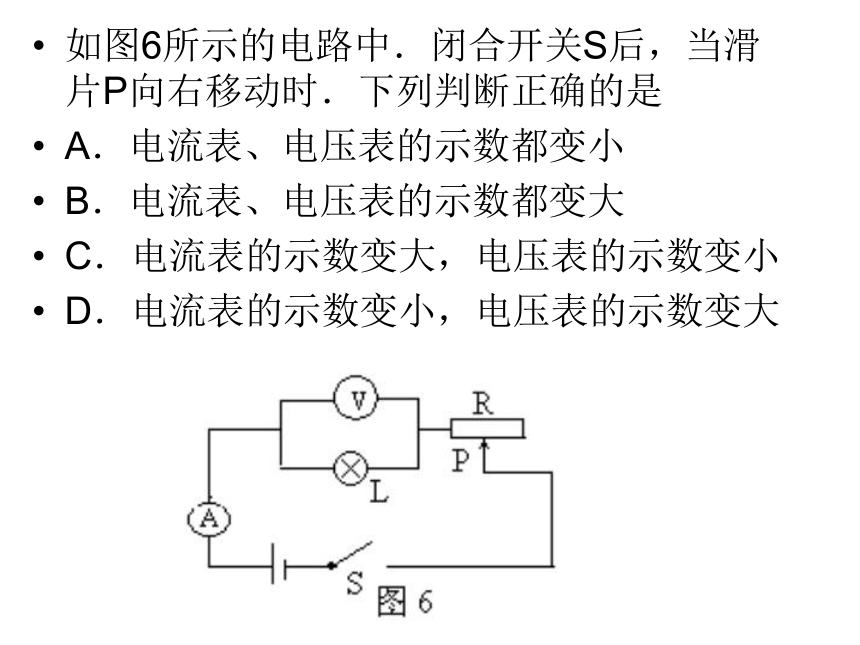

A. 1∶5 B.5∶1 C.1∶4 D.4∶1如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是
A．电流表、电压表的示数都变小
B．电流表、电压表的示数都变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变小，电压表的示数变大在“探究电流与电压的关系”的实验中，分别用R。几两个电阻进行了探究，并根据各自的实验数据绘制出如图3所示的I-U关系图象，从图中可以看出R1、R2的大小关系为（ ）
A. R1＞R2 B. R1＜R2
C. R1=R3： D.不能确定电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为__ ___Ω，通过R1的电流为________ A，R2的电压_________V。
把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。 如图所示的电路，当开关由断开变为合上时，各表的示数变化为 [ ]
A．两表的示数都变小
B．两表的示数都变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变大，电压表的示数不变如图6所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S合上，电流表的示数为 [ ]
A．0.5A
B．0.75A
C．1A
D．1.5A下图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2 A，求：
(1)通过灯L2的电流；
(2)灯L1两端的电压；
(3)灯L2两端的电压
(4)灯L2的电阻。一段导体两端的电压2V时，导体中的电流
为0.5 A，如果两端电压增大到4V时，导体
中的电流为多大？
