小灯泡电功率的测量
图片预览
文档简介
(共15张PPT)

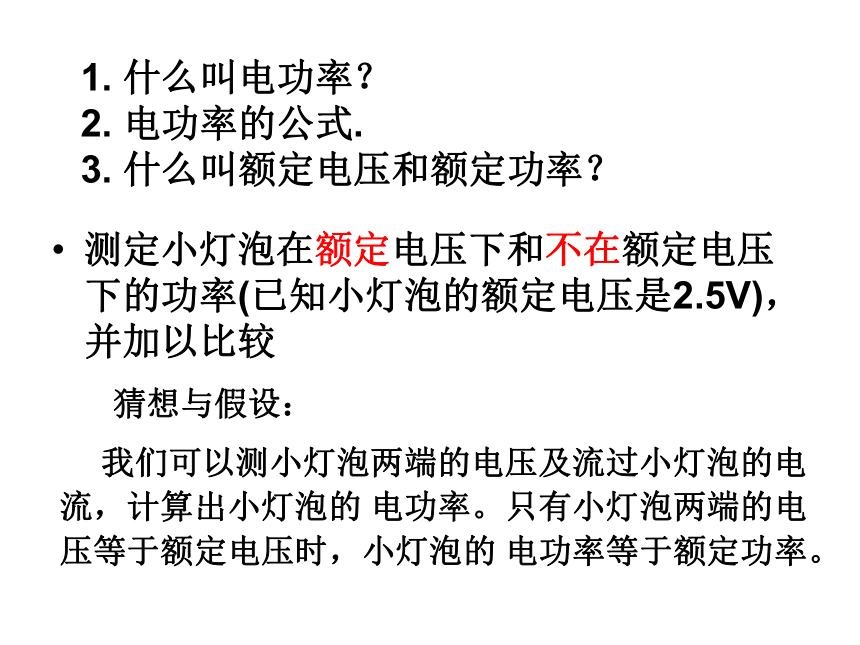

测定小灯泡在额定电压下和不在额定电压下的功率(已知小灯泡的额定电压是2.5V)，并加以比较
1. 什么叫电功率？
2. 电功率的公式.
3. 什么叫额定电压和额定功率？
猜想与假设：
我们可以测小灯泡两端的电压及流过小灯泡的电流，计算出小灯泡的 电功率。只有小灯泡两端的电压等于额定电压时，小灯泡的 电功率等于额定功率。

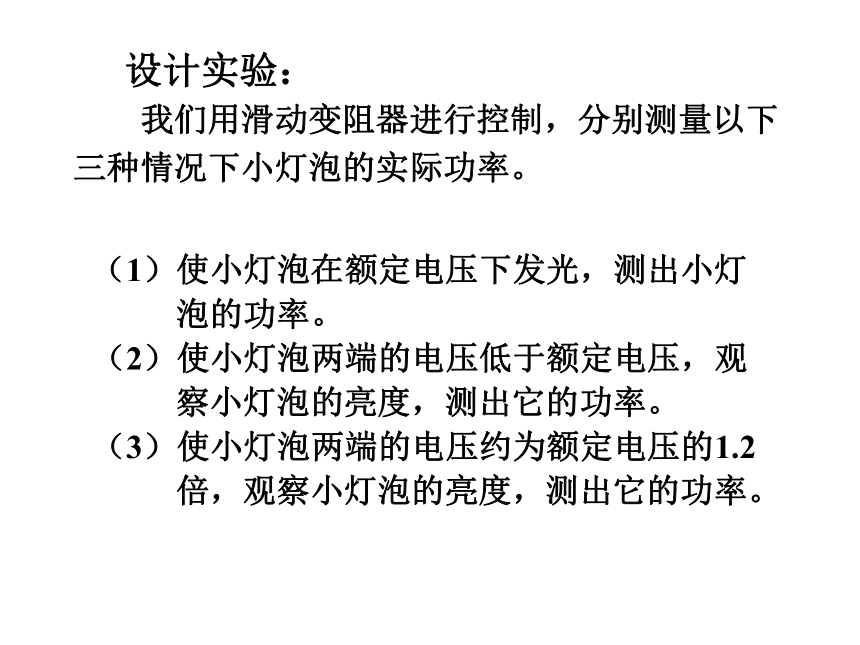

设计实验：
我们用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的实际功率。
（1）使小灯泡在额定电压下发光，测出小灯
泡的功率。 （2）使小灯泡两端的电压低于额定电压，观
察小灯泡的亮度，测出它的功率。 （3）使小灯泡两端的电压约为额定电压的1.2
倍，观察小灯泡的亮度，测出它的功率。
实验：测定小灯泡的功率

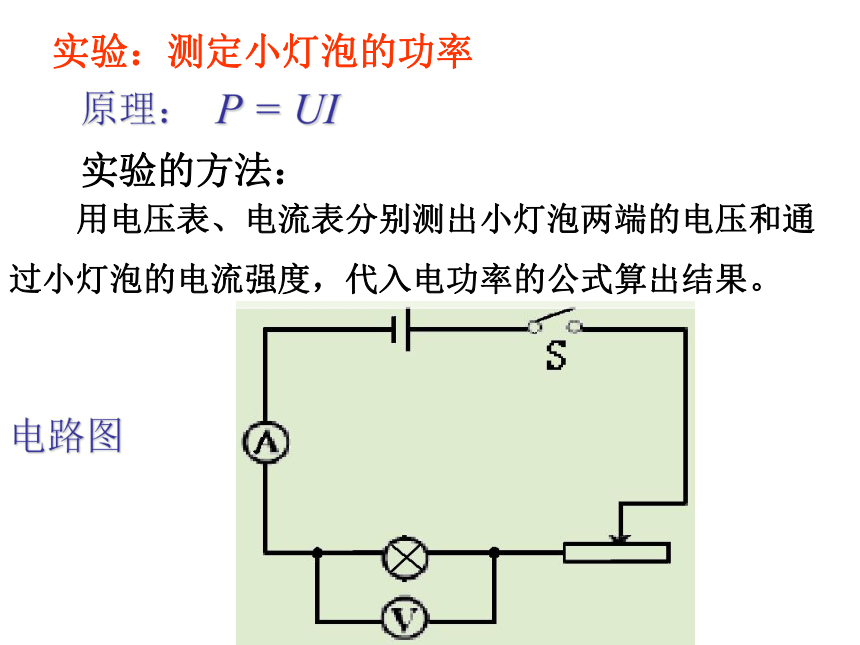

原理：
电路图
P = UI
用电压表、电流表分别测出小灯泡两端的电压和通过小灯泡的电流强度，代入电功率的公式算出结果。
实验的方法：
实验：测定小灯泡的功率 (U额 = 2.5V )

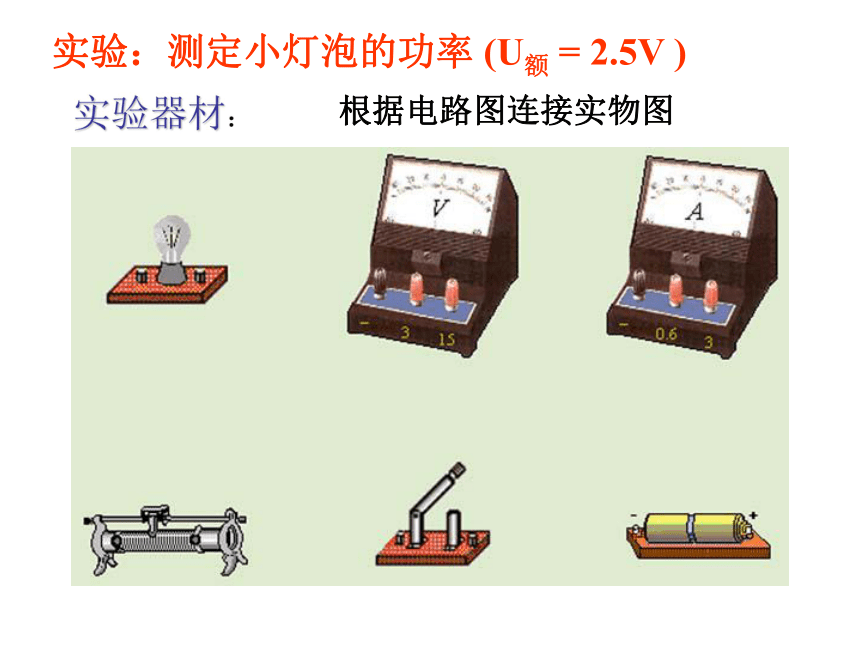

实验器材：
根据电路图连接实物图

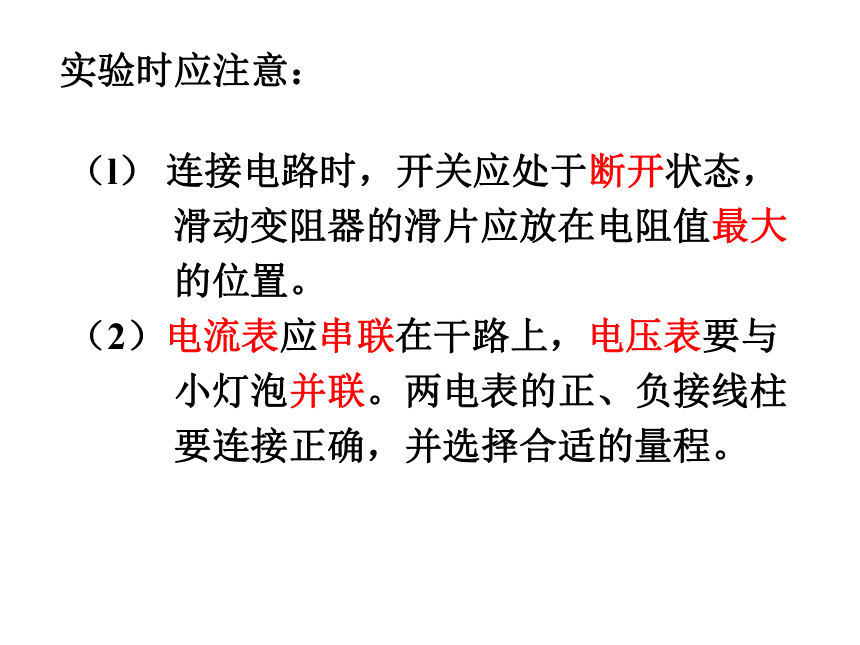

实验时应注意：
（l） 连接电路时，开关应处于断开状态，
滑动变阻器的滑片应放在电阻值最大
的位置。 （2）电流表应串联在干路上，电压表要与
小灯泡并联。两电表的正、负接线柱
要连接正确，并选择合适的量程。
实验：测定小灯泡的功率(U额 = 2.5V )

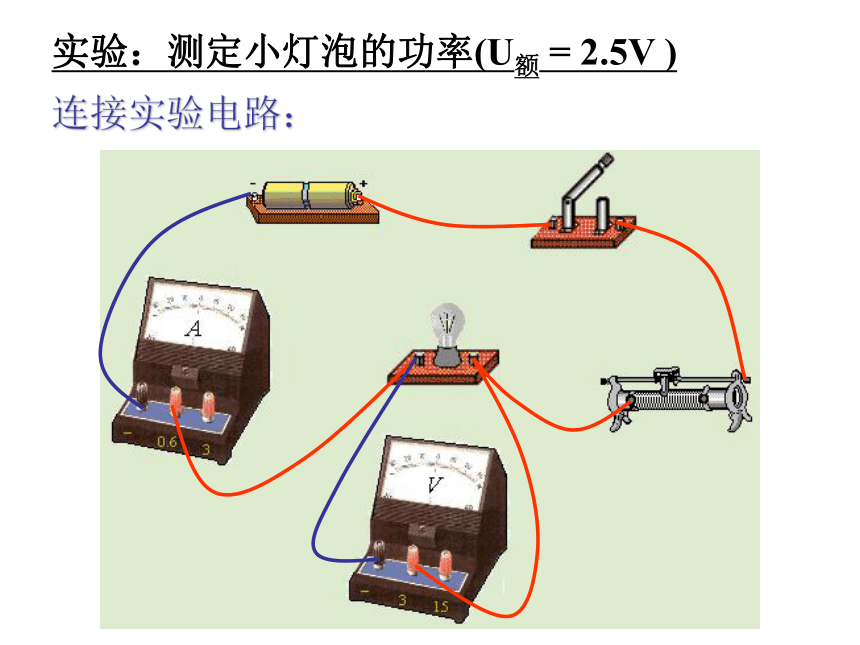

连接实验电路：
三、实验：测定小灯泡的功率(U额 = 2.5V )

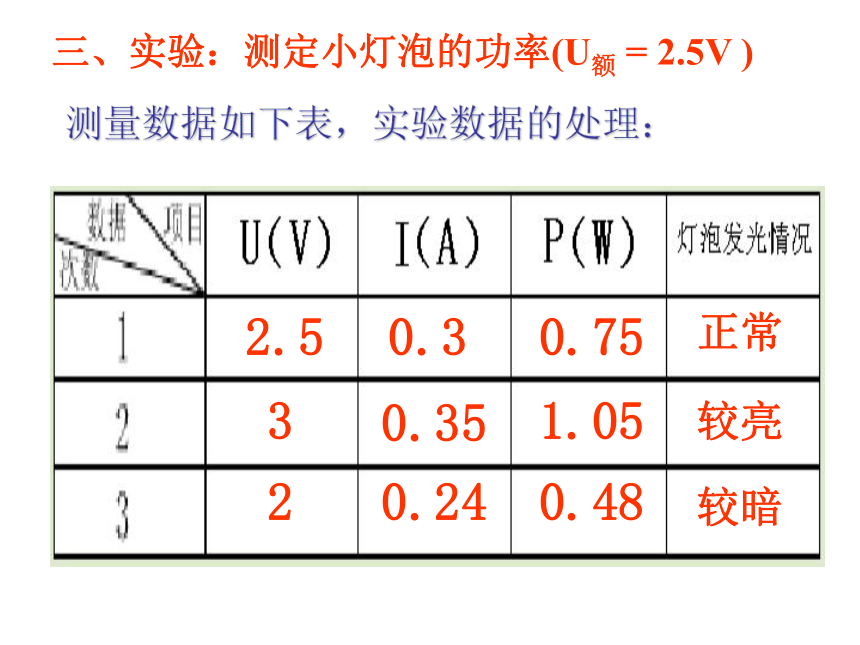

测量数据如下表，实验数据的处理：
2.5
0.3
0.75
3
0.35
1.05
2
0.24
0.48
正常
较亮
较暗
2、实验中一位同学连接的电路闭合后，无论如何移动滑动变阻器的滑片P，发现安培表的指针虽有偏转但不变化，而伏特表的示数则始终等于电源电压值，产生上述现象的原因是_________________________。
将变阻器的金属柱接入电路中
3、小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时，电流表的示数如图所示，此时通过小灯泡的电流为 A，小灯泡的电功率是 W。
0.3
0.9
4、如果用如图所示的电路来测量电阻R1的电功率，则图中x是_______，y是_______。
电压表
电流表
5、已知灯泡L标有“4V，4W”字样，滑动变阻器阻值为0～8欧，如图3所示，当滑片滑至端点a处时，小灯泡能正常发光，当滑片滑至变阻器中点时,小灯泡的电阻和实际功率分别为 [ ]
A.4欧，1瓦， B.1欧,4瓦，
C.4欧，8瓦； D.12欧，1瓦.
6、小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W。他按图11连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变_______(选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω)。小华所用的电源电压为_______V，小灯泡的额定功率为__________W。
A
亮
7.5
1.35
7、某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图7所示。
（1）请你在实物图中把电压表连入电路。
（2）开关闭合前，滑动变阻器的滑片应移到 端，这样做能对电路起 作用，在实验过程中滑动变阻器的另一个作用是 _______________________________ 。
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 。
（4）若开关闭合后，电流表有示数，电压表
示数为零，则可能的原因是
。
右
保护
调节小灯泡两端电压（调节电路中的电流）
灯泡部分断路
灯泡部分短路 电压表部分断路
8、几个同学在做“测定小灯泡额定功率”的实验时，电源电压为 4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω。如图14所示是小勇同学连接的实物电路。
（1）根据题目要求，把图1中的电路补充完整。
（2）在正确连接电路时，开关必须，滑动变阻器的滑片应移至__________端。实验时，要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为___V，若此时电流表的示数如图2所示，电流为______A，那么小灯泡的额定功率是______W。
（3）小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为4.5V，电流表示数为0A，则产生这个故障的原因可能是。
图2
图1
(3) 小灯泡处断路
阻值最大处
3.8V
0.28A
1.064
9、如下图甲所示是“测量小灯泡额定功率”的实验电路图，已知小灯泡的额定电压为3.8V．
(1)请按照电路图，在图乙中将电压表正确连人电路。
(2)闭合开关前，滑动变阻器的滑片应调至最 端(选填“左”或“右”)。
(3)闭合开关，调节滑动变阻器滑片使电压表的示数为3.8V，此时电流表的示数如图丙所示，则该小灯泡正常工作时的电流为 A，它的额定功率为 W。
右
0.3
1.14
