教科版六年级上形状与结构 3 拱形的力量

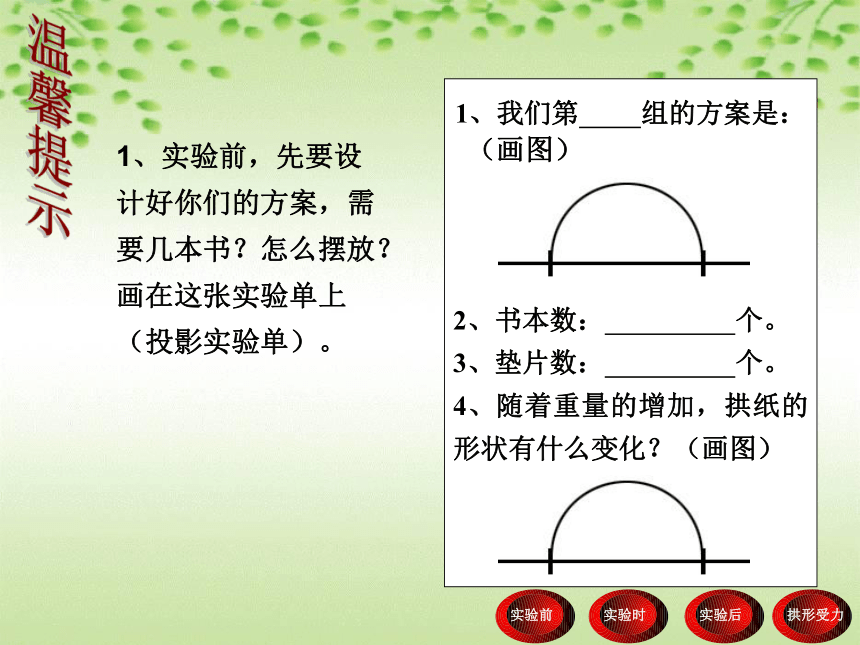

课件15张PPT。拱 形 的 力 量教科版　科学课　　六年级　上册执教人：杨晓芬1、实验前，先要设计好你们的方案，需要几本书？怎么摆放？画在这张实验单上（投影实验单）。1、我们第 组的方案是：
（画图）
2、书本数： 个。
3、垫片数： 个。
4、随着重量的增加，拱纸的形状有什么变化？（画图）

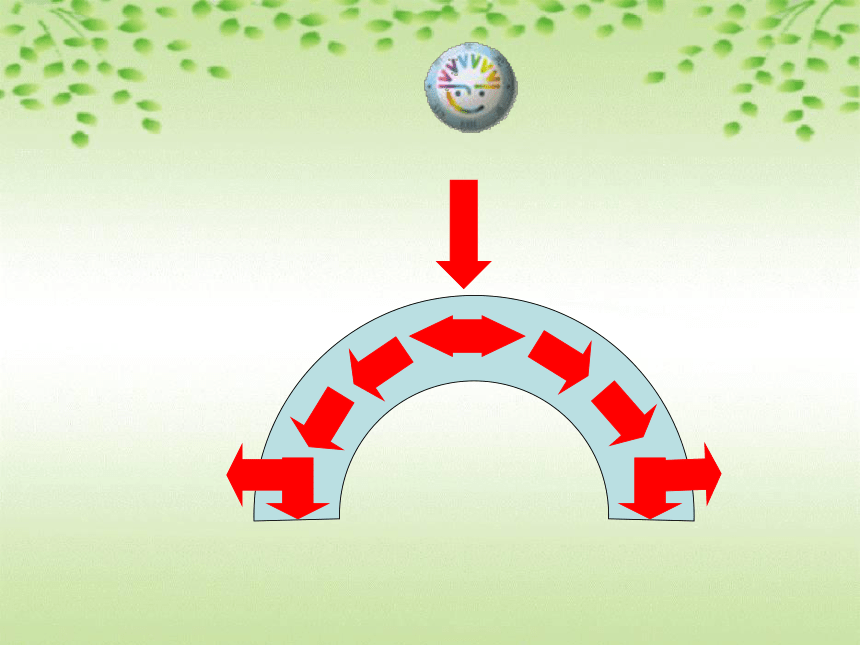

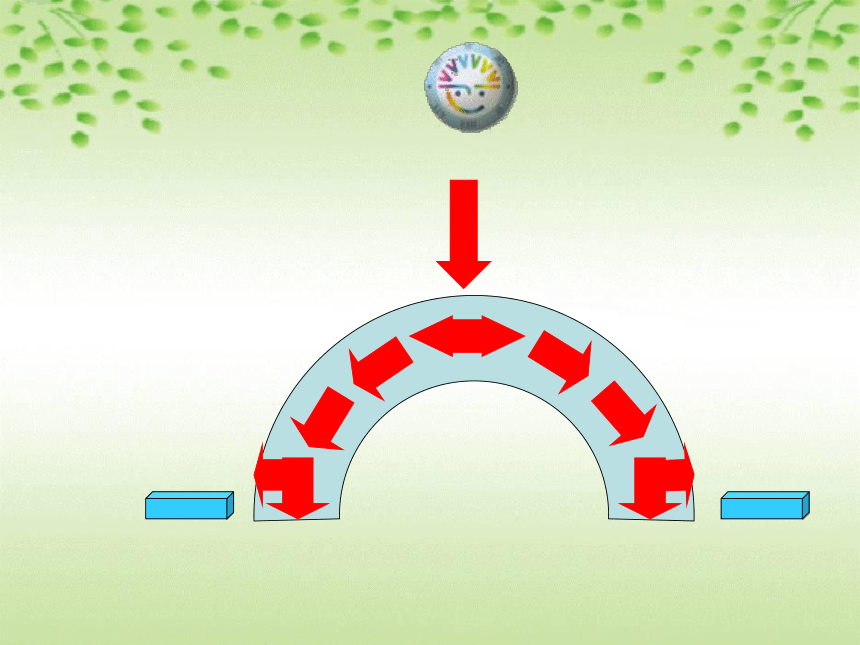

实验前温馨提示实验时实验后拱形受力2、实验时：
（1） 拱形放在这张实验单上测试，两只拱脚放在实验单的两条竖线记号上，如果不到12厘米，请你轻轻地拉一下拱纸，超过12厘米，就用书本抵住。以碰到纸面为倒塌标准。不能在纸发生形变的时候放垫片。
（2）你们的方案要重复测试3遍以上，是不是一张拱纸测试3遍？为什么？
（3）在考虑让拱形承受更大重量的同时考虑材料的合理利用。 （做了一次实验后的拱形纸会变平，
这样形状就不一样了，而且它的承受力跟原来相比也
会差一些）每张拱纸测试完后要更换。）

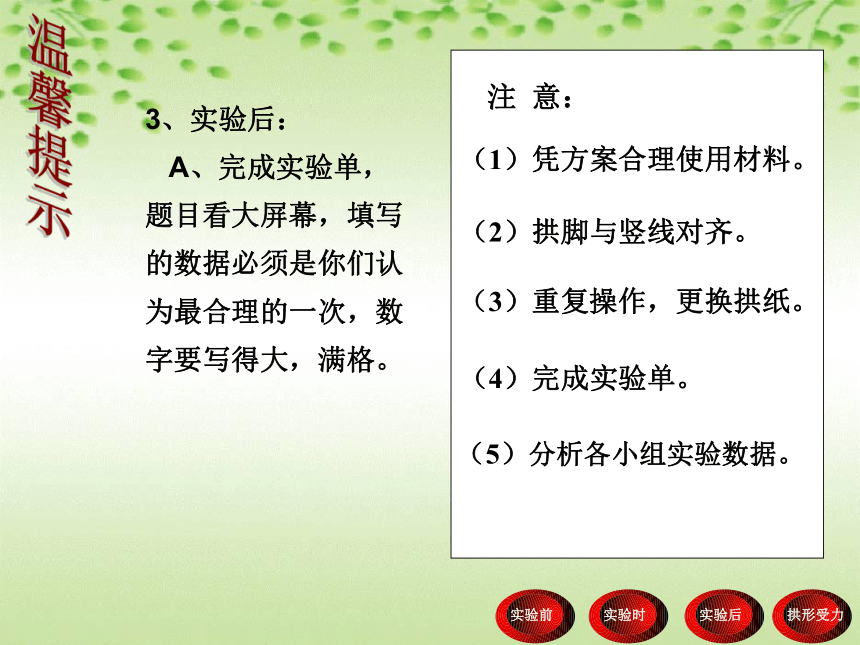

温馨提示实验前实验时实验后拱形受力3、实验后：
A、完成实验单，题目看大屏幕，填写的数据必须是你们认为最合理的一次，数字要写得大，满格。
温馨提示（5）分析各小组实验数据。（1）凭方案合理使用材料。（2）拱脚与竖线对齐。（3）重复操作，更换拱纸。（4）完成实验单。实验前实验时实验后拱形受力大自然中的拱形赵州桥原名安济桥，俗称大石桥，是隋朝著名工匠李春设计并参与建造的，经受了1400多年的碾压、暴雨、洪水和地震灾害，至今仍然结实完好，是今天世界上最古老的石拱桥。赵州桥 赵州桥的大拱两肩上再辟四个小拱，这种设计叫“敝肩拱”，是石拱桥结构中最先进的一种。 赵州桥 这四个小拱不仅可以
节省材料180立方米，减
轻重量500吨，而且还能
增强桥的稳定性。这是我
国劳动人民在世界桥梁史
上的首创，正是因为这个
设计，赵州桥被誉为“天下第一桥”。
