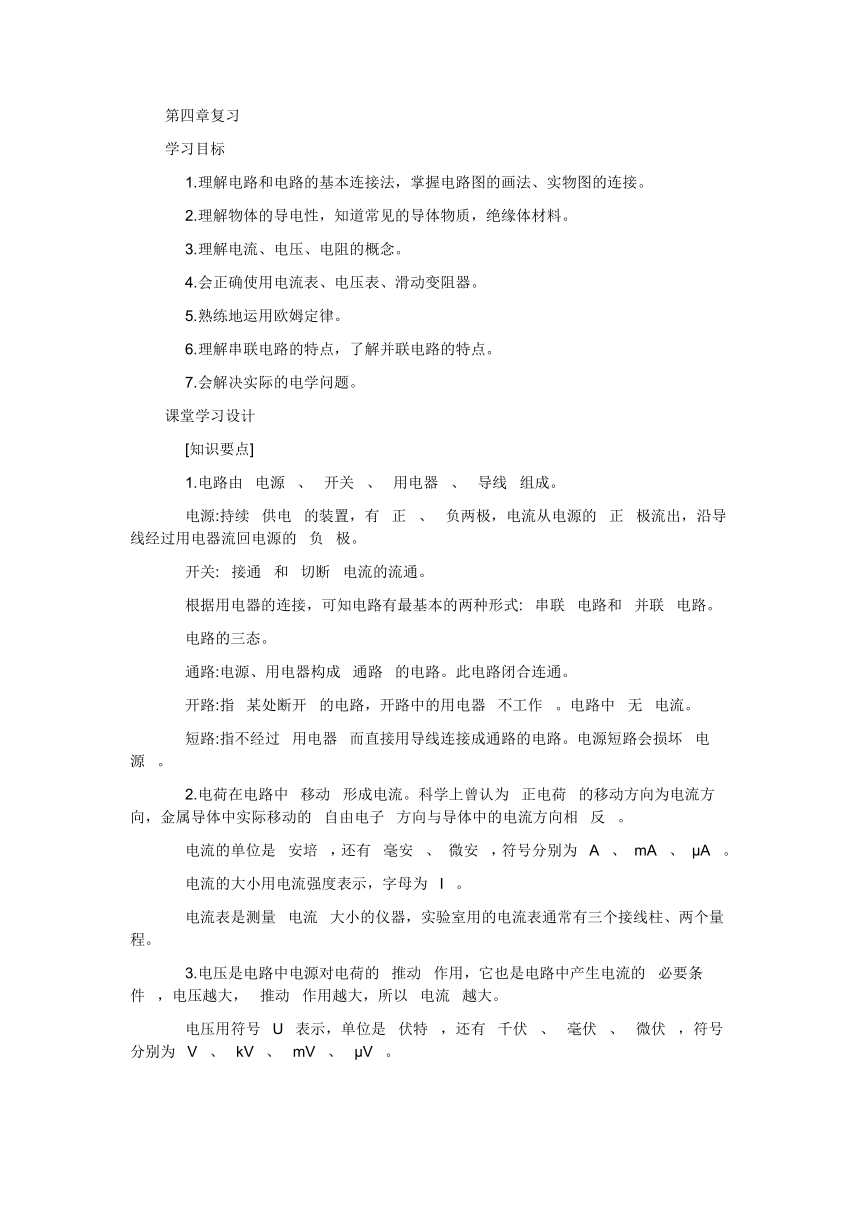

第四章复习
学习目标
1.理解电路和电路的基本连接法，掌握电路图的画法、实物图的连接。
2.理解物体的导电性，知道常见的导体物质，绝缘体材料。
3.理解电流、电压、电阻的概念。
4.会正确使用电流表、电压表、滑动变阻器。
5.熟练地运用欧姆定律。
6.理解串联电路的特点，了解并联电路的特点。
7.会解决实际的电学问题。
课堂学习设计
[知识要点]
1.电路由 电源 、 开关 、 用电器 、 导线 组成。
电源:持续 供电 的装置，有 正 、 负两极，电流从电源的 正 极流出，沿导线经过用电器流回电源的 负 极。
开关: 接通 和 切断 电流的流通。
根据用电器的连接，可知电路有最基本的两种形式: 串联 电路和 并联 电路。
电路的三态。
通路:电源、用电器构成 通路 的电路。此电路闭合连通。
开路:指 某处断开 的电路，开路中的用电器 不工作 。电路中 无 电流。
短路:指不经过 用电器 而直接用导线连接成通路的电路。电源短路会损坏 电源 。
2.电荷在电路中 移动 形成电流。科学上曾认为 正电荷 的移动方向为电流方向，金属导体中实际移动的 自由电子 方向与导体中的电流方向相 反 。
电流的单位是 安培 ，还有 毫安 、 微安 ，符号分别为 A 、 mA 、 μA 。
电流的大小用电流强度表示，字母为 I 。
电流表是测量 电流 大小的仪器，实验室用的电流表通常有三个接线柱、两个量程。
3.电压是电路中电源对电荷的 推动 作用，它也是电路中产生电流的 必要条件 ，电压越大， 推动 作用越大，所以 电流 越大。
电压用符号 U 表示，单位是 伏特 ，还有 千伏 、 毫伏 、 微伏 ，符号分别为 V 、 kV 、 mV 、 μV 。

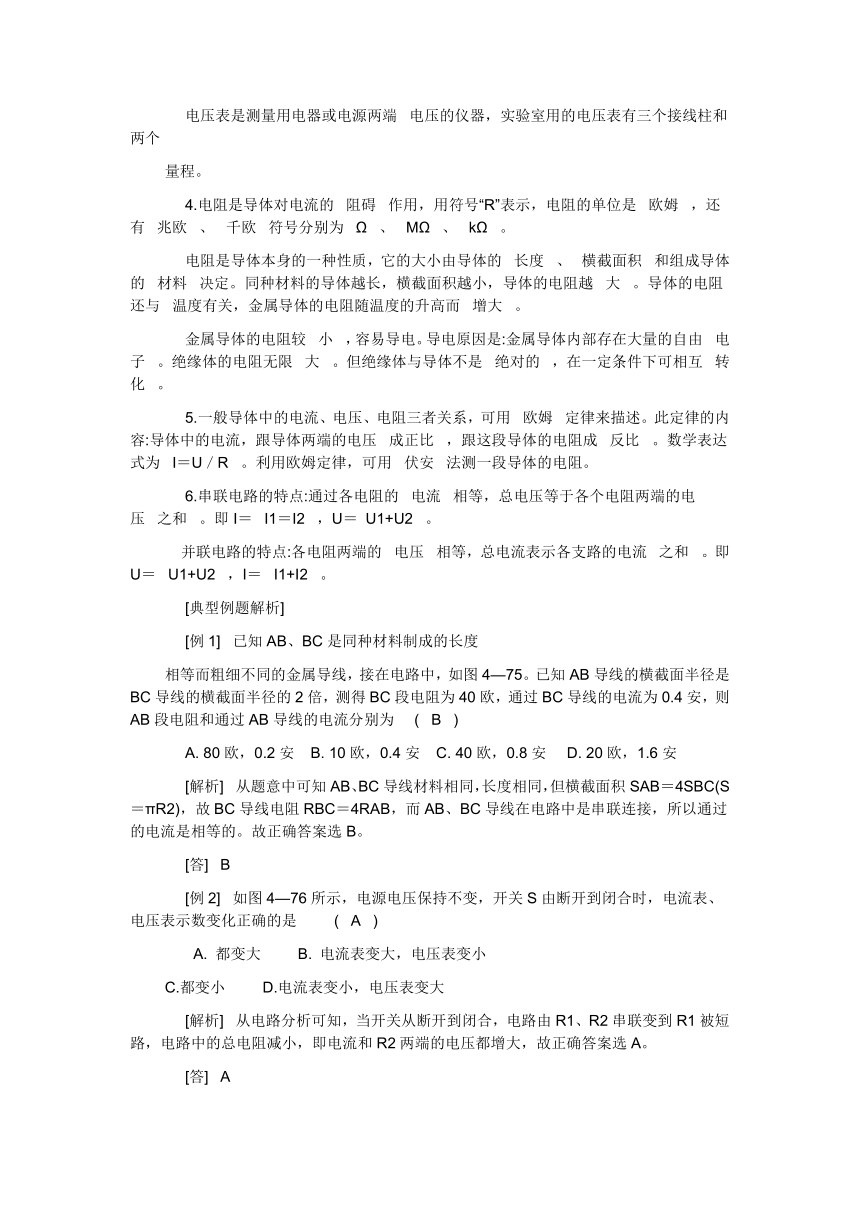

电压表是测量用电器或电源两端 电压的仪器，实验室用的电压表有三个接线柱和两个
量程。
4.电阻是导体对电流的 阻碍 作用，用符号“R”表示，电阻的单位是 欧姆 ，还有 兆欧 、 千欧 符号分别为 Ω 、 MΩ 、 kΩ 。
电阻是导体本身的一种性质，它的大小由导体的 长度 、 横截面积 和组成导体的 材料 决定。同种材料的导体越长，横截面积越小，导体的电阻越 大 。导体的电阻还与 温度有关，金属导体的电阻随温度的升高而 增大 。
金属导体的电阻较 小 ，容易导电。导电原因是:金属导体内部存在大量的自由 电子 。绝缘体的电阻无限 大 。但绝缘体与导体不是 绝对的 ，在一定条件下可相互 转化 。
5.一般导体中的电流、电压、电阻三者关系，可用 欧姆 定律来描述。此定律的内容:导体中的电流，跟导体两端的电压 成正比 ，跟这段导体的电阻成 反比 。数学表达式为 I＝U／R 。利用欧姆定律，可用 伏安 法测一段导体的电阻。
6.串联电路的特点:通过各电阻的 电流 相等，总电压等于各个电阻两端的电压 之和 。即I＝ I1＝I2 ，U＝ U1+U2 。
并联电路的特点:各电阻两端的 电压 相等，总电流表示各支路的电流 之和 。即U＝ U1+U2 ，I＝ I1+I2 。
[典型例题解析]
[例1] 已知AB、BC是同种材料制成的长度
相等而粗细不同的金属导线，接在电路中，如图4—75。已知AB导线的横截面半径是BC导线的横截面半径的2倍，测得BC段电阻为40欧，通过BC导线的电流为0.4安，则AB段电阻和通过AB导线的电流分别为 ( B )
A. 80欧，0.2安 B. 10欧，0.4安 C. 40欧，0.8安 D. 20欧，1.6安
[解析] 从题意中可知AB、BC导线材料相同，长度相同，但横截面积SAB＝4SBC(S＝πR2)，故BC导线电阻RBC＝4RAB，而AB、BC导线在电路中是串联连接，所以通过的电流是相等的。故正确答案选B。
[答] B
[例2] 如图4—76所示，电源电压保持不变，开关S由断开到闭合时，电流表、电压表示数变化正确的是 ( A )
A. 都变大 B. 电流表变大，电压表变小
C.都变小 D.电流表变小，电压表变大
[解析] 从电路分析可知，当开关从断开到闭合，电路由R1、R2串联变到R1被短路，电路中的总电阻减小，即电流和R2两端的电压都增大，故正确答案选A。
[答] A
[例3] 如图4—77是用伏安法测电阻的电路图，已知电源电压12伏不变，电压表上只有0～3伏的量程，测得电压表的示数为2.5伏，电流表的示数为0.5安，求电阻R的大小。
[解析] 已知I＝0.5安，U＝12伏—2.5伏＝9.5伏，
根据公式I＝ ，得R＝U／I＝9.5伏／0.5安＝19欧
[答] 电阻的阻值为19欧。
[课内练习]
1.根据图4—78所示的器材和实物连接，在方框内画出它的电路图。
2.科学上规定的电流方向为 ( D )
A.电荷运动的方向 B.电子运动的方向
C. 正负电荷移动的方向 D.正电荷移动的方向
3.甲、乙两根铜导线，甲比乙长，乙比甲粗，设它们的电阻分别为R甲和R乙，则 ( B )
A.R甲＝R乙 B.R甲>R乙 C.R甲 4.一个电阻两端加12伏电压，通过它的电流是0.1安，如果这个电阻两端加3伏电压，则它的电阻是 ( B )
A.30欧 B.120欧 C.90欧 D.0
[课时小结]
重点:电路的分析，欧姆定律，串联、并联电路的特点。
难点:电阻的概念，并联电路的特点。
课外同步训练
[基础过关]
1.绝缘体不容易导电是因为绝缘体 ( A )
A.自由电荷极少 B.没有正电荷 C. 没有电子 D.几乎没有电荷
2.如图4—79所示，当开关S闭合时，可能会发生的现象是 ( D )
A. 灯L1短路，灯L2发光 B. 灯L2短路，灯L1发光
C. 灯L1、L2都发光 D.灯L1、L2都不发光
3.某同学把电流表的“0.6”、“+”接线柱串联连接在电路中，但只能从0～3安量程中读得，测得的数据为2.8安，则该同学测得的实际电流为 ( B )
A.2.8安 B.0.56安 C.1.4安 D.5.6安
4.如图4—80所示的电路图，电源电压不变，当开关从断开到闭合时，电流表A1，A的示数变化为 ( B )
A.都变大 B.A1不变，A变大 C. 都变小 D.A1不变，A变小
[深化提高]
5.如图4—81所示，当移动滑动变阻器的滑片P使灯泡变亮时，电压表的示数变化和滑片P的移动方向应是 ( A )
A.示数变大，滑片P向左移动 B.示数变小，滑片P向右移动
C.示数变大，滑片P向右移动 D.示数变小，滑片P向左移动
6.如图4—82，电源电压为12伏不变，电阻R1为12欧，滑动变阻器R2的最大阻值为18欧，当滑片P从最左端移到最右端时，电压表示数变化范围是 ( B )
A.0～12伏 B.12伏～4.8伏 C.4.8伏～0伏 D.4.8伏～12伏
7.如图4—83所示，电阻R1为10欧，电流表A1、A的示数分别为0.6安、0.9安，则电阻R2中通过的电流和风两端的电压是 ( B )
A.0.3安，3伏 B.0.3安，6伏 C.1.5安，6伏 D.1.5安，15伏
8.当电阻两端的电压是6伏时，通过电阻的电流是0.2安，要使通过电阻的电流变为0.6安，则加在电阻两端的电压变为多大 此时电阻的阻值多大 ，
[解] 已知U1＝6伏，I1＝0.2安，I2＝0.6安
根据公式I＝U／R可得
R＝U1／I1＝6伏／0.2安＝30欧
U2＝I2R＝0.6安×30欧＝18伏
