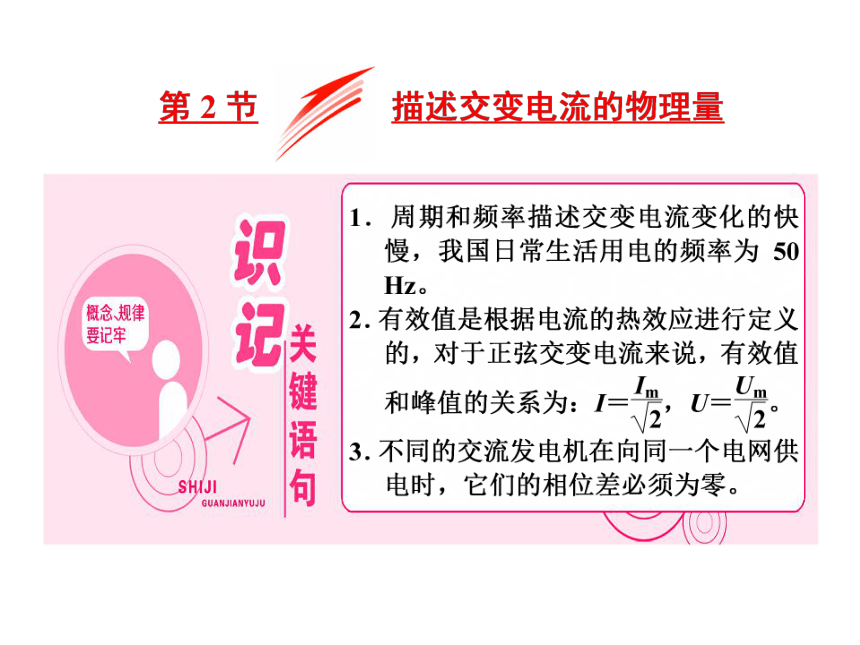

5.2《描述交变电流的物理量》课件 35张PPT
文档属性
| 名称 | 5.2《描述交变电流的物理量》课件 35张PPT |
|
|
| 格式 | zip | ||
| 文件大小 | 1.3MB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（新课程标准） | ||
| 科目 | 物理 | ||
| 更新时间 | 2018-03-21 00:00:00 | ||
图片预览
文档简介
课件35张PPT。

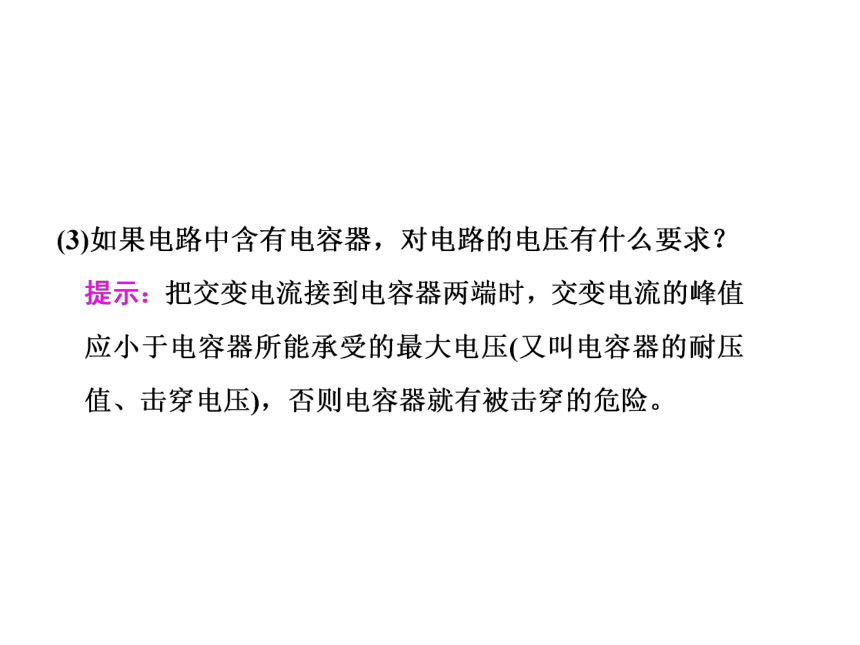

适用情况重要关系物理含义确定电容器的耐压值最大的瞬时值最大值计算线圈某一时刻的受力情况e＝Emsin ωt
i＝Imsin ωt交变电流某一时刻的值瞬时值计算通过电路横截面的电荷量
交变电流图像中图线与时间轴所围面积与时间的比值平均值(1)计算与电流热效应相关的量(如功率、热量)

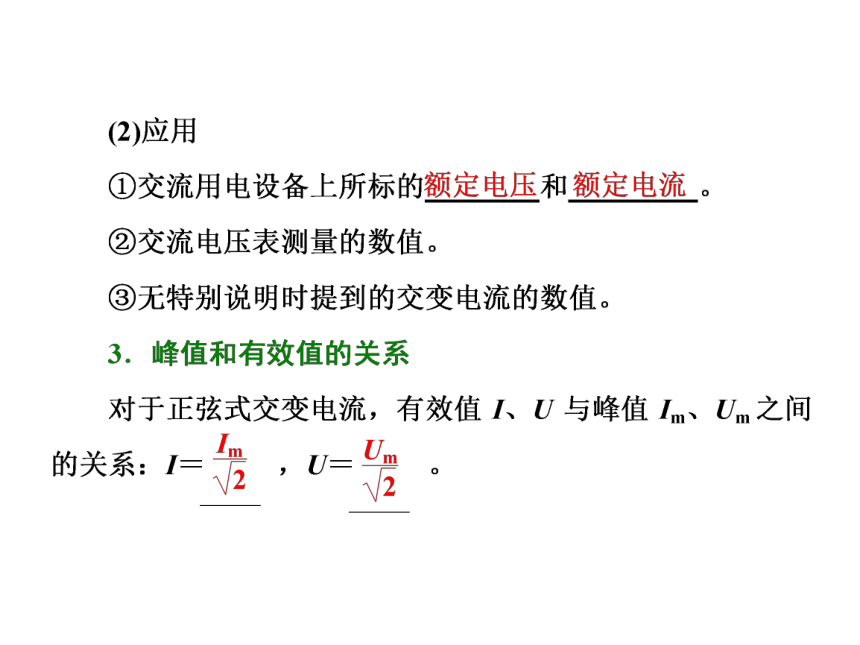

(2)交流电表的测量值
(3)电气设备标注的额定电压、额定电流

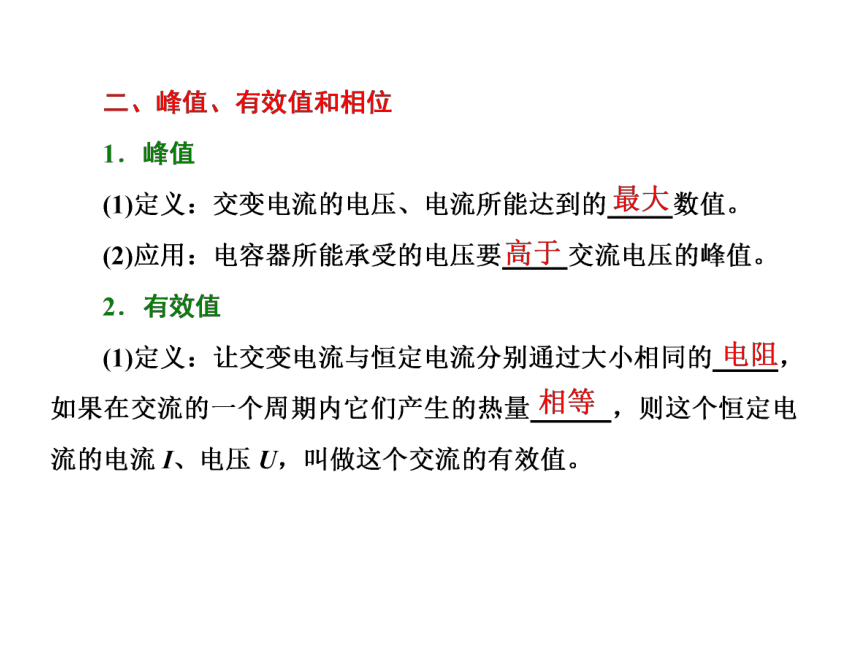

(4)保险丝的熔断电流跟交变电流的热效应等效的恒定电流值、电压值有效值适用情况重要关系物理含义
适用情况重要关系物理含义确定电容器的耐压值最大的瞬时值最大值计算线圈某一时刻的受力情况e＝Emsin ωt
i＝Imsin ωt交变电流某一时刻的值瞬时值计算通过电路横截面的电荷量
交变电流图像中图线与时间轴所围面积与时间的比值平均值(1)计算与电流热效应相关的量(如功率、热量)
(2)交流电表的测量值
(3)电气设备标注的额定电压、额定电流
(4)保险丝的熔断电流跟交变电流的热效应等效的恒定电流值、电压值有效值适用情况重要关系物理含义
