4.2 测小灯泡的电功率3浙江省温州市)

(共14张PPT)

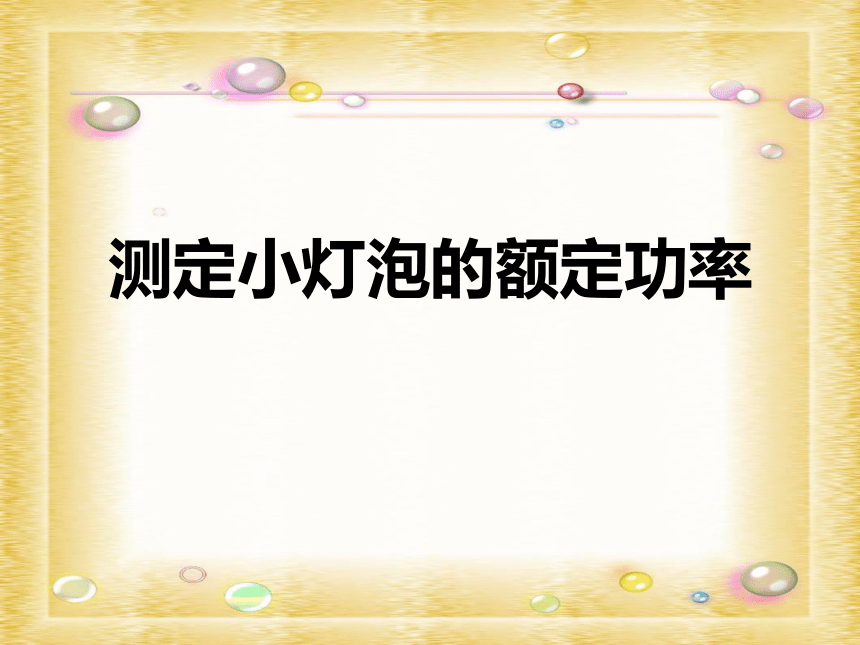

测定小灯泡的额定功率

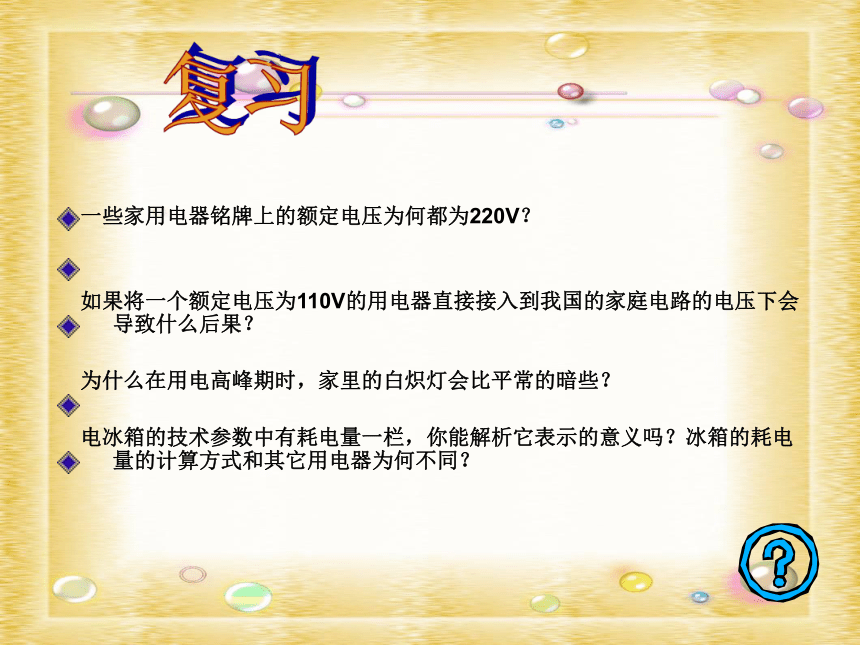

一些家用电器铭牌上的额定电压为何都为220V？
如果将一个额定电压为110V的用电器直接接入到我国的家庭电路的电压下会导致什么后果？
为什么在用电高峰期时，家里的白炽灯会比平常的暗些？

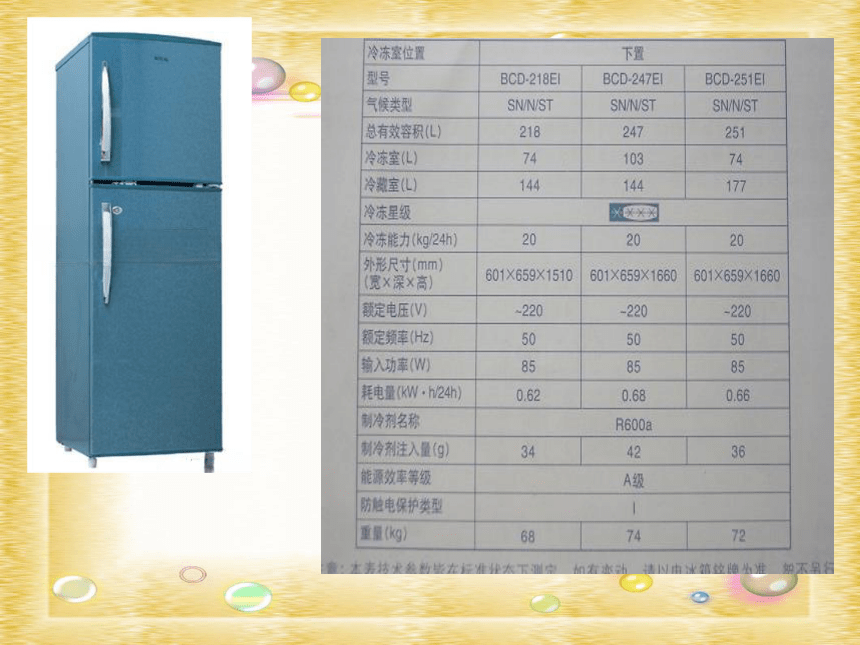

电冰箱的技术参数中有耗电量一栏，你能解析它表示的意义吗？冰箱的耗电量的计算方式和其它用电器为何不同？

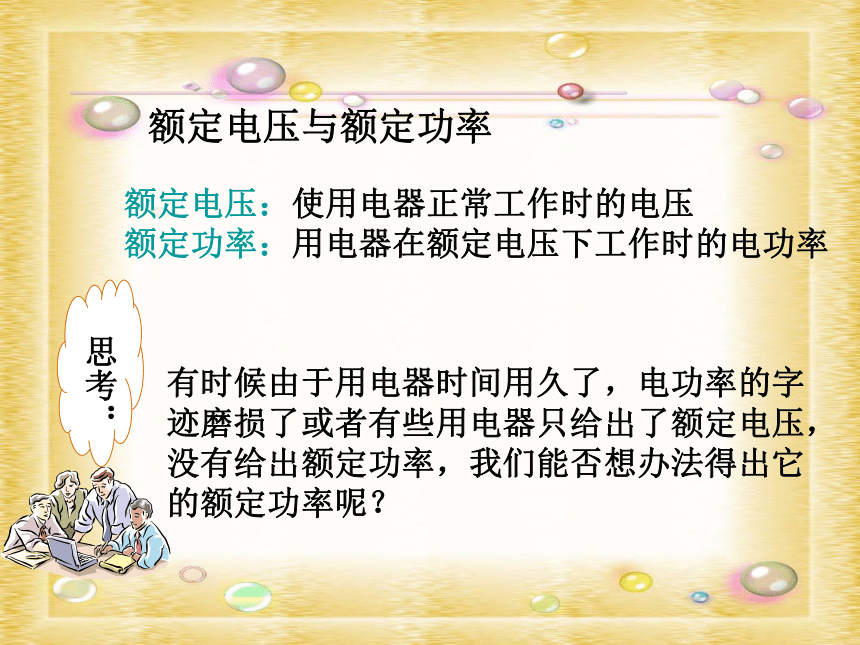

额定电压：使用电器正常工作时的电压
额定功率：用电器在额定电压下工作时的电功率
有时候由于用电器时间用久了，电功率的字迹磨损了或者有些用电器只给出了额定电压，没有给出额定功率，我们能否想办法得出它的额定功率呢？
额定电压与额定功率
思考：

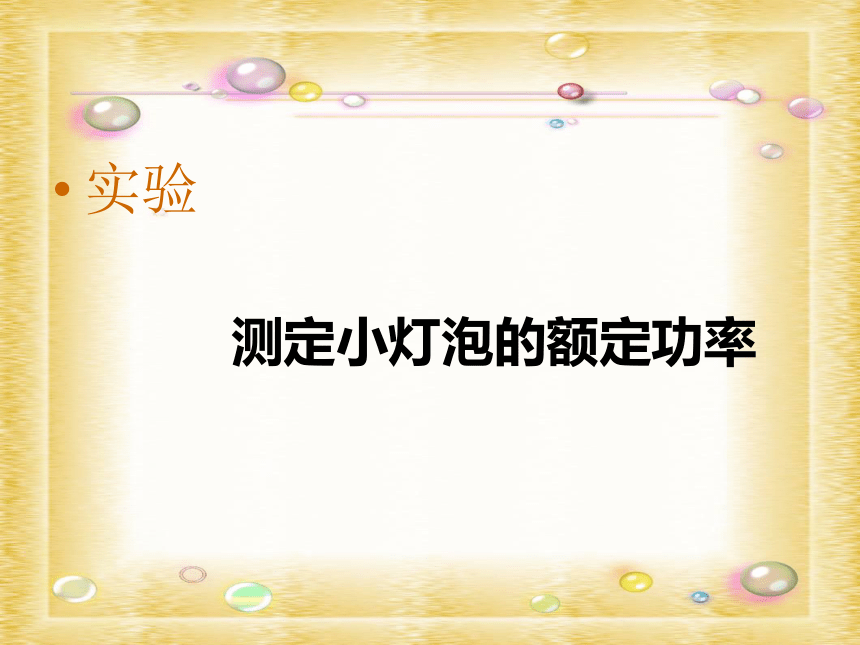

测定小灯泡的额定功率
实验

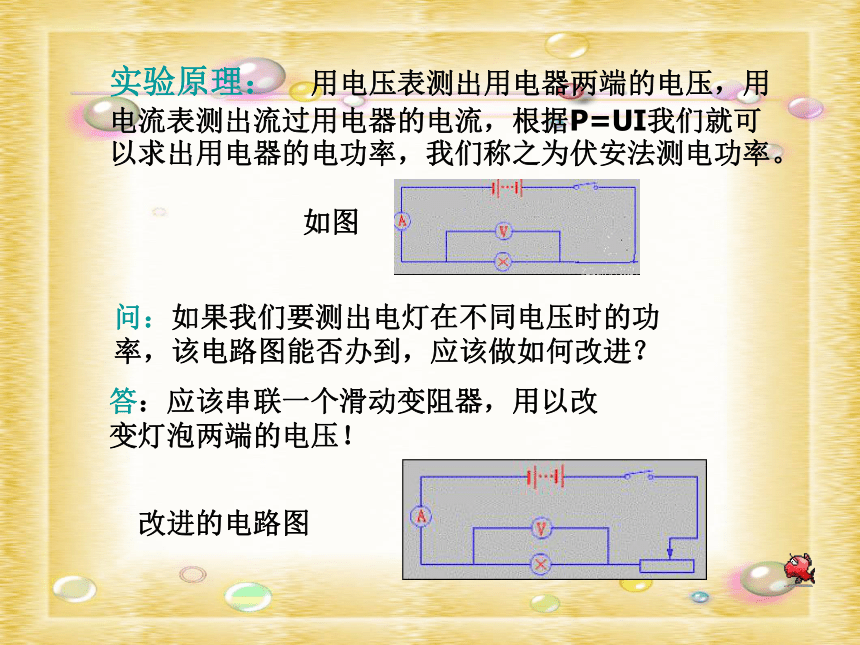

实验原理： 用电压表测出用电器两端的电压，用电流表测出流过用电器的电流，根据P=UI我们就可以求出用电器的电功率，我们称之为伏安法测电功率。
问：如果我们要测出电灯在不同电压时的功率，该电路图能否办到，应该做如何改进？
答：应该串联一个滑动变阻器，用以改变灯泡两端的电压！
改进的电路图
如图

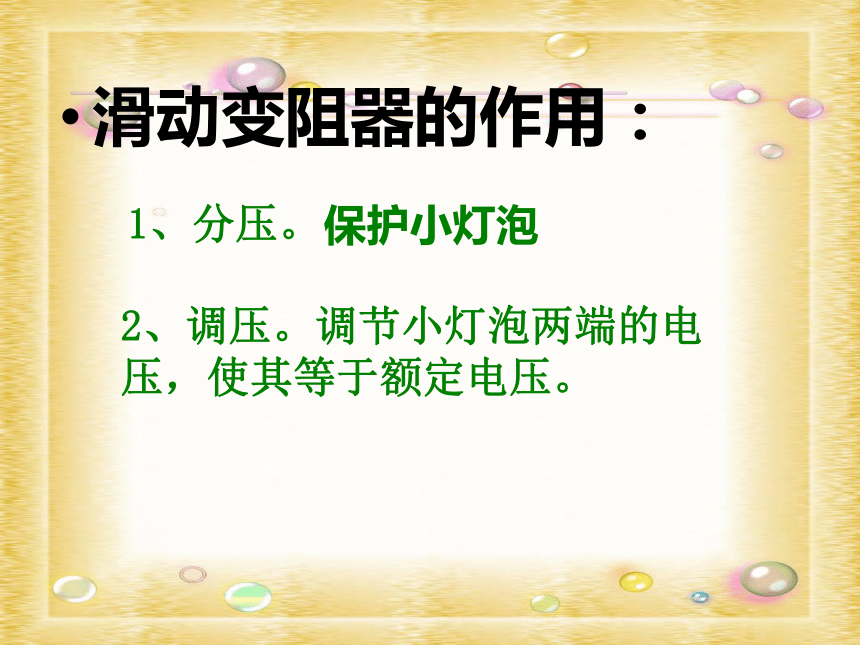

滑动变阻器的作用：
1、分压。
保护小灯泡
2、调压。调节小灯泡两端的电压，使其等于额定电压。
实验：测定小灯泡的电功率
1、实验目的：测小灯泡的额定功率及小灯泡在工作电压低于或高于额定电压时 的实际功率。
2、实验器材：导线若干，电压表、变阻器、学生电源、开关、小灯泡
3、实验步骤：
1>、观察小灯泡的额定电压
2>、连接电路，选择好电表量程
3>、闭合开关，调节滑动变阻器使小灯泡两端的电压分别低于额定电压，等于额定电压，高于额定电压，分别记录此时的电流值。
4>、设计表格记录数据，并计算出电功率
学生实验：
实际电压>额定电压，实际功率＞额定功率；用电器可能被烧坏，要避免
实验结论：

额定
实际功率
电压


电流


电功率


实验数据反馈：
实际电压<额定电压，实际功率＜额定功率；用电器可能不能工作
实际电压＝额定电压，实际功率＝额定功率；用电器正常工作
例1、有一灯泡标有“220V，60W”的字样，代表了什么含义？当它正常发光时，你能否求此时通过它的电流，以及它的电阻？
额定电压：U额220V
额定功率：P额=60W
正常工作电流：I= P额/ U额=60W/220V=0.27A
电阻：R=U额2/P额=806.7Ω
测量小灯泡的电功率达标练习.swf
测量小灯泡的电功率拔高练习.swf
1、查看家用电器的电功率，将它们从小到大排列，并估测各用电器的每天的工作时间，大致估算一个月（30天）内消耗的电能。（以千瓦时为单位）
2、留意家里有哪些浪费电能的现象，回校后与同学交流，采取哪些措施可以避免这些现象的发生。
