无线电广播和通信

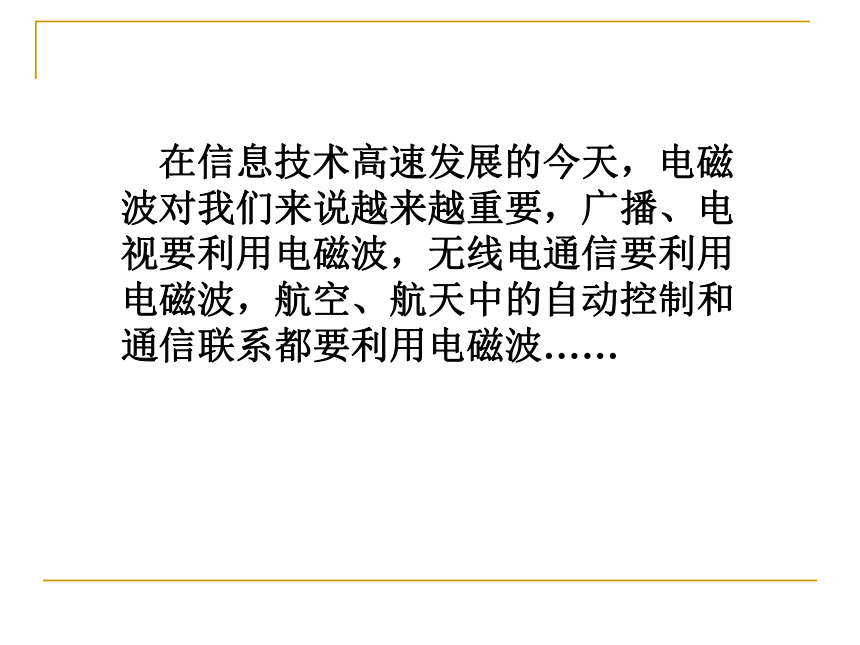

课件39张PPT。第三节无线电广播和通信 在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……

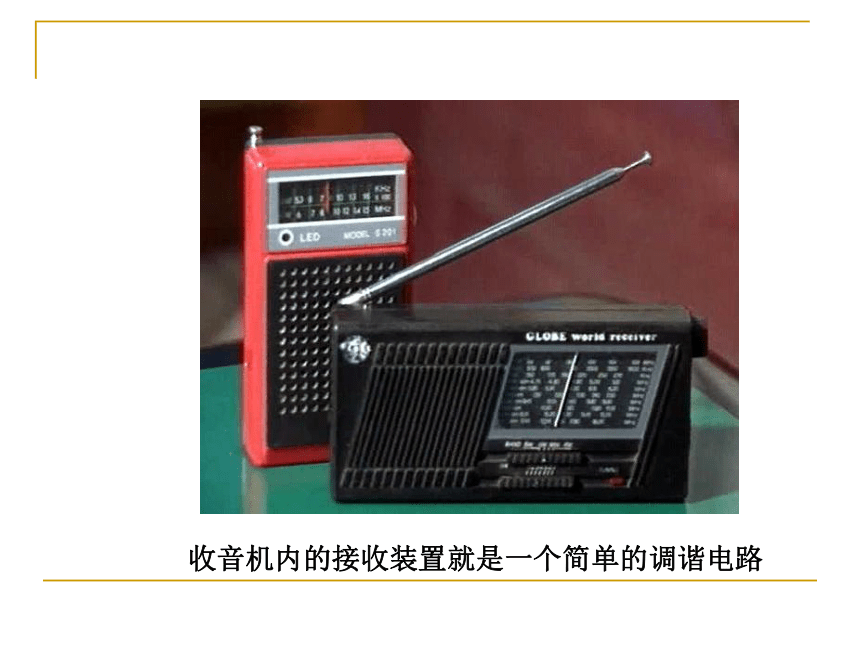

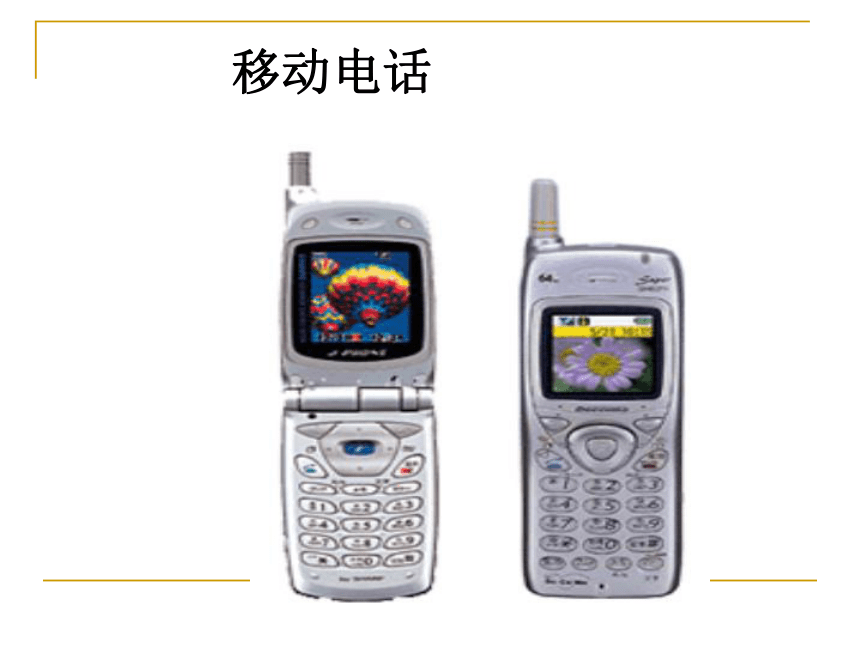

老年人在公园里用收音机接收电台的节目信号 收音机内的接收装置就是一个简单的调谐电路移动电话

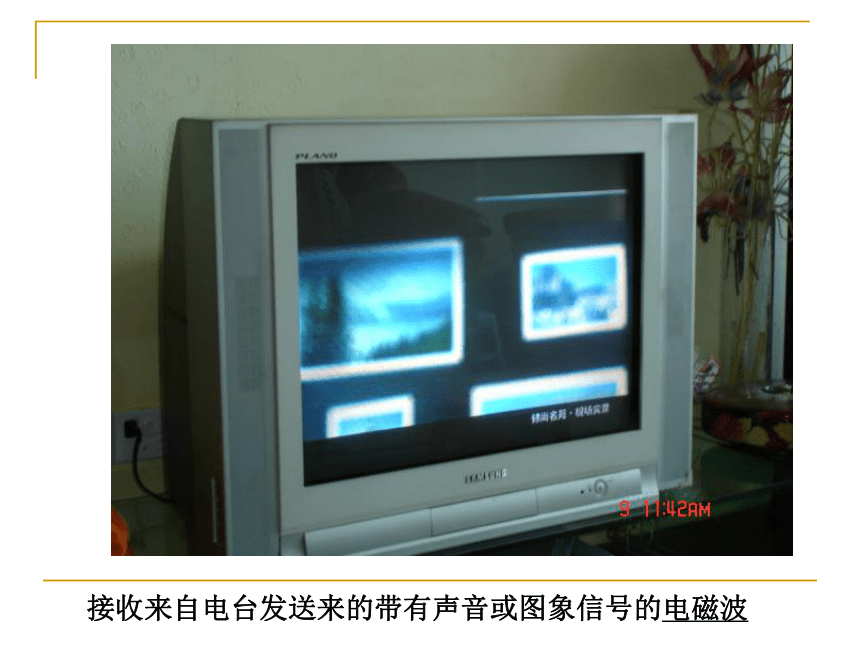

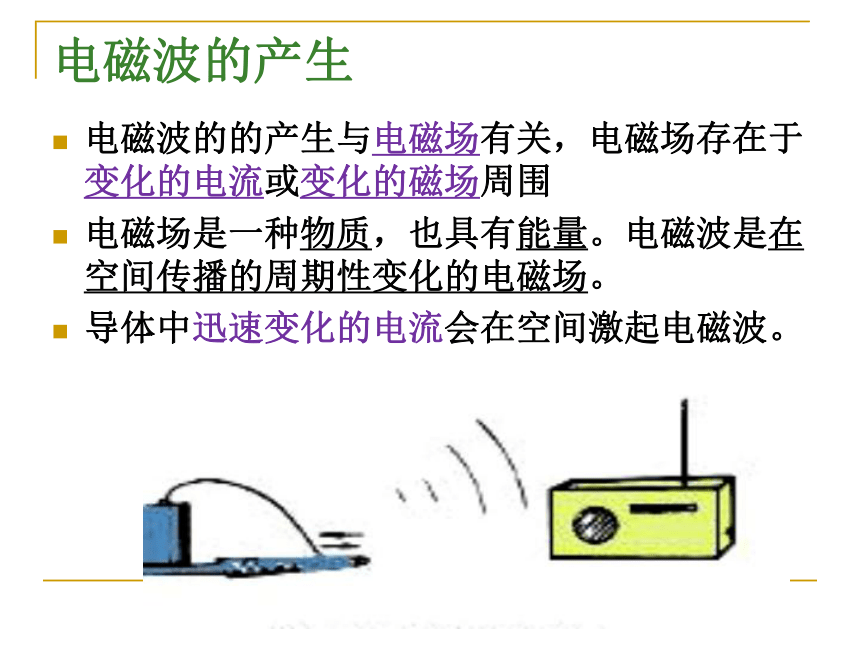

接收来自电台发送来的带有声音或图象信号的电磁波电磁波的产生电磁波的的产生与电磁场有关，电磁场存在于变化的电流或变化的磁场周围
电磁场是一种物质，也具有能量。电磁波是在空间传播的周期性变化的电磁场。
导体中迅速变化的电流会在空间激起电磁波。

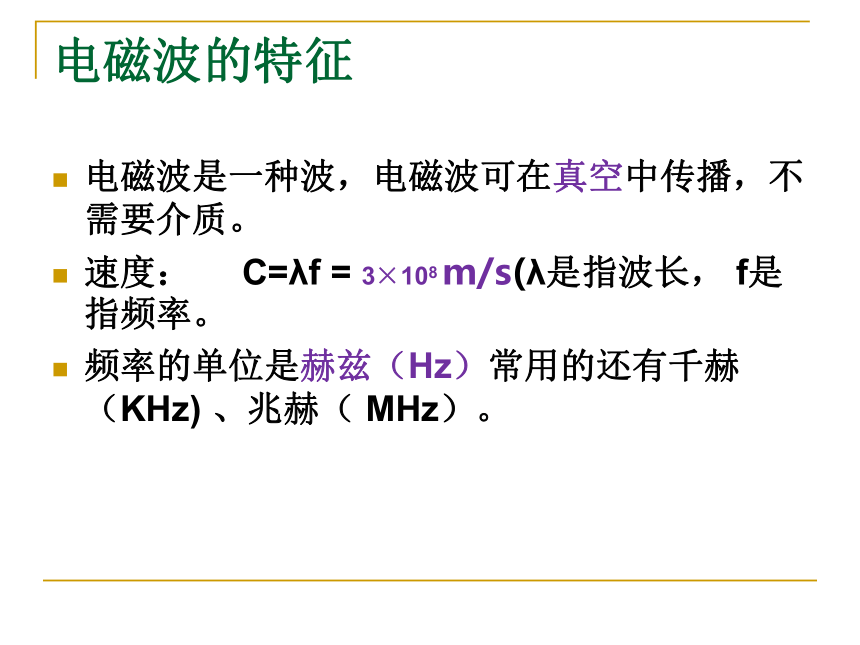

电磁波的特征电磁波是一种波，电磁波可在真空中传播，不需要介质。
速度： C=λf = 3×108 m/s(λ是指波长， f是指频率。
频率的单位是赫兹（Hz）常用的还有千赫（KHz) 、兆赫（ MHz）。

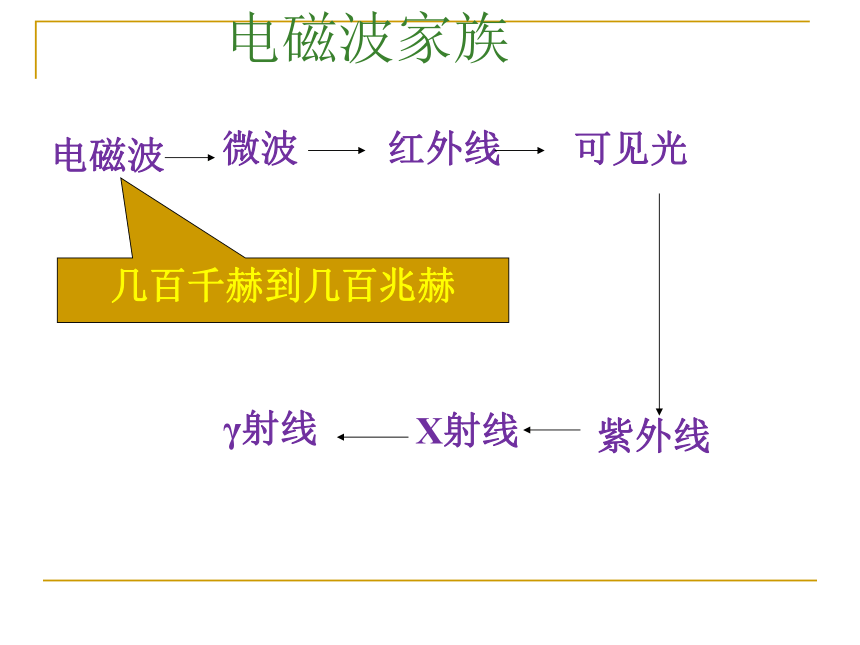

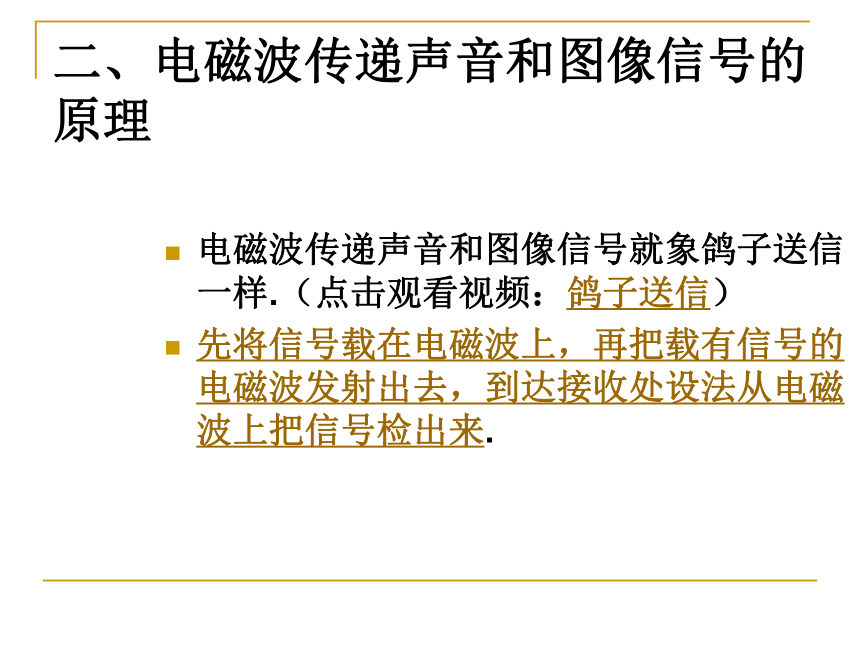

电磁波家族电磁波微波红外线可见光紫外线X射线γ射线几百千赫到几百兆赫二、电磁波传递声音和图像信号的原理
电磁波传递声音和图像信号就象鸽子送信一样.（点击观看视频：鸽子送信）

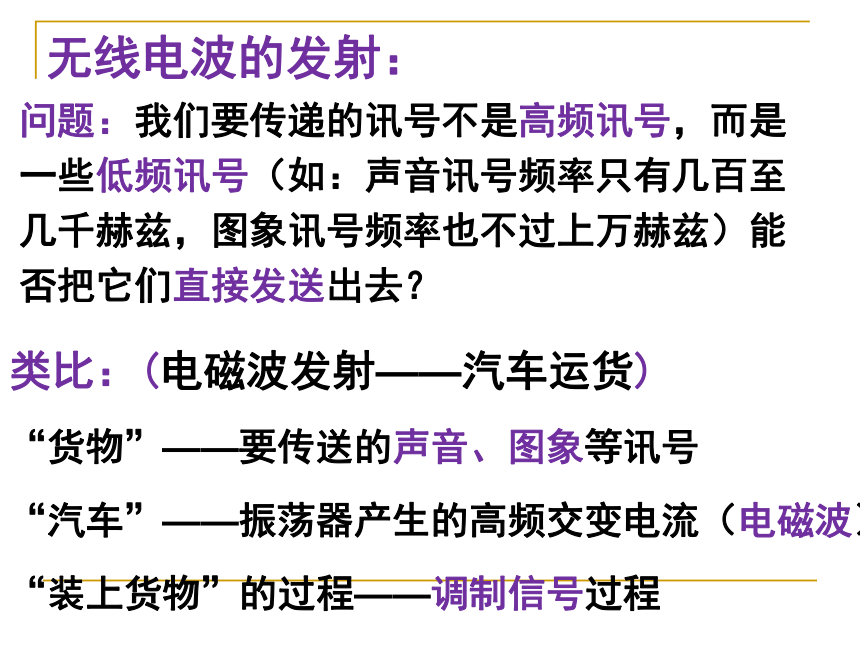

先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来. 鸽子送信问题：我们要传递的讯号不是高频讯号，而是一些低频讯号（如：声音讯号频率只有几百至几千赫兹，图象讯号频率也不过上万赫兹）能否把它们直接发送出去？类比：(电磁波发射——汽车运货)
“货物”——要传送的声音、图象等讯号
“汽车”——振荡器产生的高频交变电流（电磁波）
“装上货物”的过程——调制信号过程无线电波的发射：把信息加到载波上，使载波随信号而改变叫调制。使高频载波的振幅随信号而改变叫做调幅(AM)
使高频载波的频率随信号而改变叫做调频(FM)调幅广播(AM)：中波和短波波段；
调频广播(FM)：微波（甚高频和超高频波段）发射过程:调制调频调幅信号的调制过程：
（振荡器，话筒，摄像机，调制器，发射天线）调幅波的形成：调频波的形成：无线电波的接收： 接收电路 在无线电技术中，用天线和地线组成的接收电路来接收电磁波．选台（电谐振 ）3）检波：从接收到的高频信号电流中“检”出所携带的信号（音频电流和视频电流），叫做检波，它是调制的逆过程，因此也叫解调。接收过程:
（接收天线，调谐器，检波器，耳机和显像管）1）天线接收到的各种频率的电磁波，并把它变成高频电流。
2）调谐器把各种频率的高频电流中选出某一频率的高频电流，送入检波器。调谐利用“电谐振” 检波（解调）接收电视移动电话无线电波发射和接受流程图无线电波的发射无线电波的接收无线电波的波段分布（根据：波长/频率）无线电波的传播方式：问题讨论:
为什么不同波段的无线电电波采用不同的传播方式?知识拓展长波:波长较长，容易产生衍射现象。长波在地面传播时能绕过障碍物（大山、高大建筑物……）长波容易被电离层吸收；短波容易被电离层反射；微波容易穿过电离层。微波: 频率很高； 直线传播。中国实用通信广播卫星 中国试验通信卫星“东方红2号” 电磁波练习1．当导体中______ 时，在它的周围空间就会产生______。
2．电磁波在真空中的传播速度等于______m/s，这个速度与______在真空中的传播速度相同。
3．频率的基本单位是Hz，1MHz=______kHz=______Hz。
4．我国1～12电视频道的波长范围是1.37～5.71m，那么它们频率的范围应是______～______MHz。
5．波长为300m的电磁波属于 [ ]　　　A．长波 B．中波 C．短波 D．微波
迅速变化的电流
电磁波3×108
光 103
106
53
218 5．
B1．关于移动电话，下列说法中错误的是 ( )
A．移动电话中的声音信号是靠导线中的电流来传递的
B．移动电话中的声音信号是靠空间的电磁波来传递的
C．移动电话机既是无线电发射台，又是无线电接收台
D．移动电话间的通话要靠基地台转接
2．从广播电台发射出去的电磁波是 ( )
A．振荡器产生的高频电磁波
B．随声音变化的低频电磁波
C．经声音信号调制的高频电磁波
D．经图像信号调制的高频电磁波
3．用收音机收听无线电广播时，收音机中承担选台工作的是 ( )
A．接收天线 B．调谐器 C．检波器 D．扬声器 ACB4．调制器的作用是 ( )
A．把声音信号变为电信号 B．能接收电磁波
C．能制造电磁波 D．把电信号加到高频振荡电流上
5．收音机“收音”的顺序正确的是 ( )
A．调谐——检波——接收天线——喇叭
B．调谐——接收天线——检波——喇叭
C．接收天线——调谐——检波——喇叭
D．接收天线——检波——调谐——喇叭
6．日光灯启动时，在旁边的半导体收音机中会听到“喀喀”声音，关于其原因，下列说法中错误的是 ( )
A．日光灯启动器相当于电台，收音机是接收装置
B．日光灯启动时向外发射电磁波，被收音机接收后发出“喀喀”声
C．日光灯启动时，电路中电流迅速变化在周围产生电磁波
D．收音机是一个电台，日光灯启动器是接收装置 DCD7．下列关于广播、电视问题的叙述正确的是 ( )
A．发射电磁波要有振荡器、话筒、调谐器和天线
B．接收电磁波需要有天线、调谐器、检波器和耳机
C．用电磁波不能传送图像
D．收音机、电唱机、电视机都是接收电磁波的接机
8．电磁波接收时，调谐器的作用是 ( )
A．产生高频振荡电流 B．发射电磁波信号
C．接收电磁波信号 D．选择需要的电磁波
9．下列关于在无线电通信过程中的说法，错误的是 ( )
A．电磁波的波速等于波长乘以频率
B．电磁波的传播速度跟光速相等
C．无线电广播用的是长波和微波
D．频率大的电磁波其波长较小 BDC1．一粒小石块投入平静的水中就会激起 ；打鼓时，鼓面的振动在空气中形成 ；导线中电流的迅速变化会在空间激起 。水波声波电磁波6．某电视台节目的发射频率为3×105MHz，其波长为 ( )
A．1 m B．1 dm C．1 cm D．1 mm D
