光学复习

(共76张PPT)
光学复习

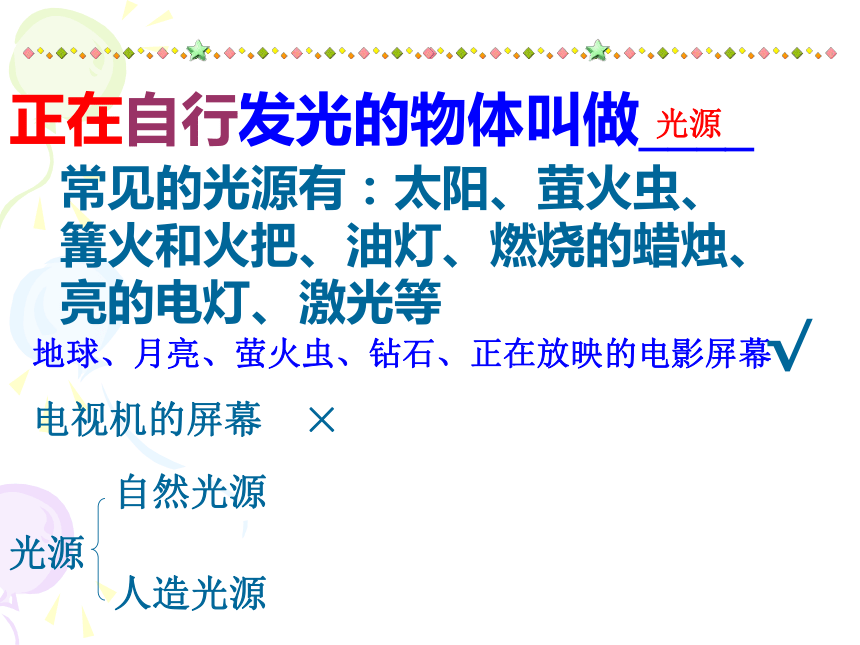

正在自行发光的物体叫做____
光源
自然光源
光源
人造光源
地球、月亮、萤火虫、钻石、正在放映的电影屏幕
电视机的屏幕
常见的光源有：太阳、萤火虫、篝火和火把、油灯、燃烧的蜡烛、亮的电灯、激光等
×
√

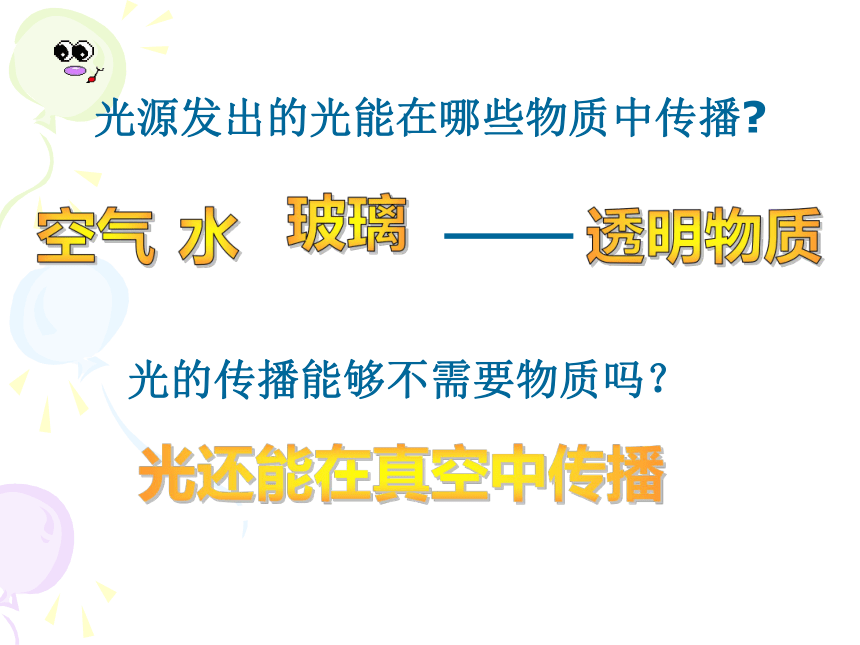

光源发出的光能在哪些物质中传播
光的传播能够不需要物质吗？

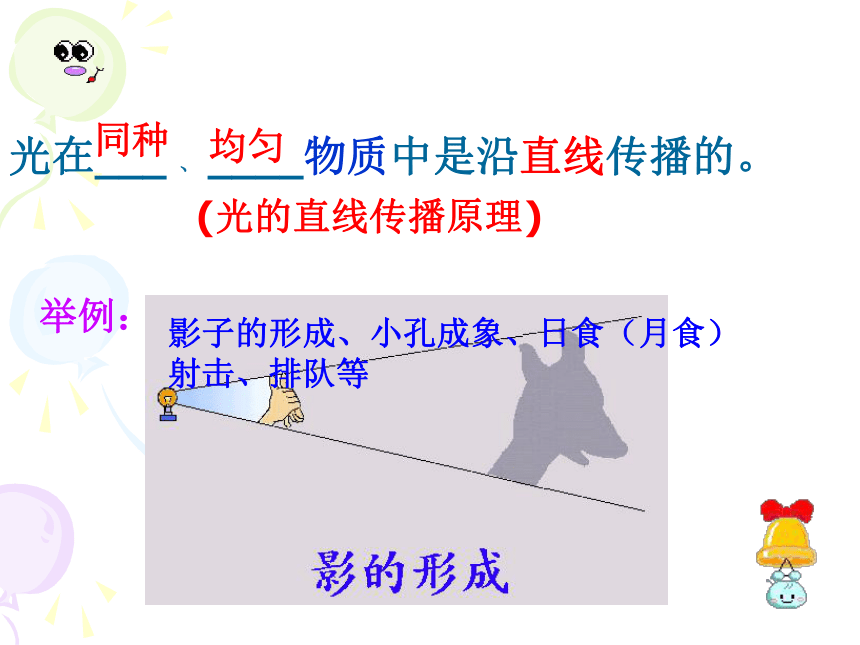

光在___ 、 ____物质中是沿直线传播的。
同种
均匀
(光的直线传播原理)
举例：
影子的形成、小孔成象、日食（月食）
射击、排队等
光直线传播的应用
光线：
点光源发出的光线：
s
(太阳光)
平行光线：

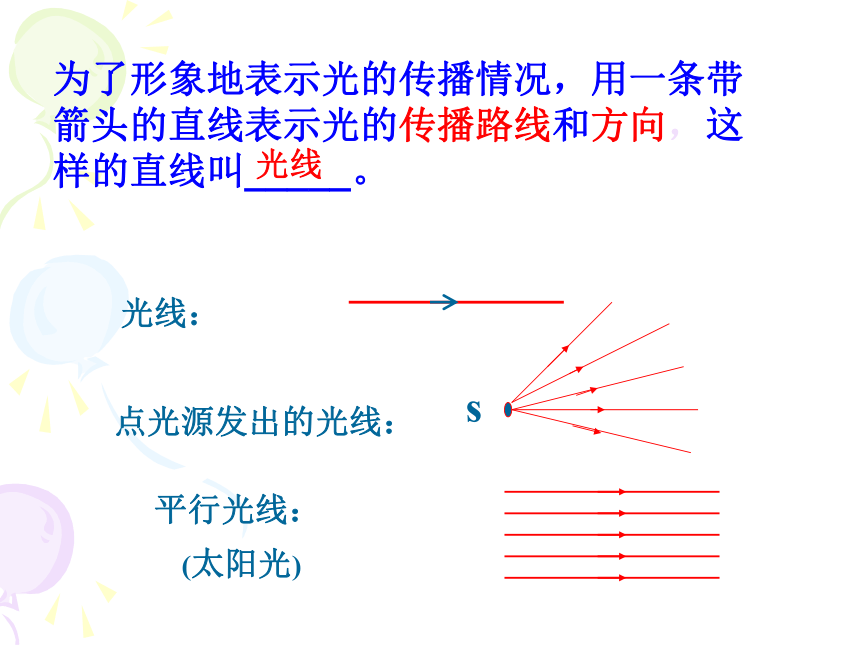

为了形象地表示光的传播情况，用一条带箭头的直线表示光的传播路线和方向，这样的直线叫_____。
光线

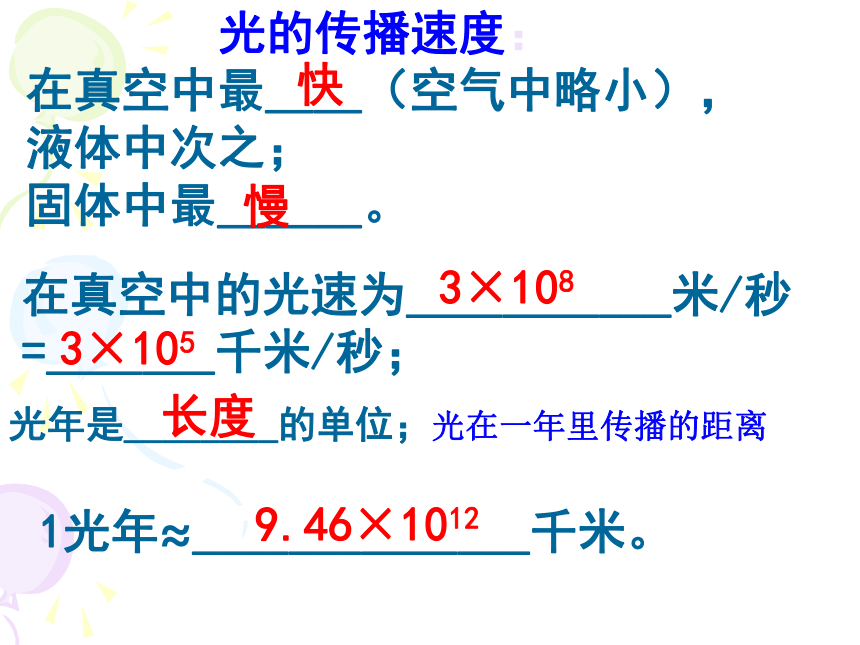

光的传播速度：
在真空中最____（空气中略小），
液体中次之；
固体中最______。
在真空中的光速为___________米/秒=_______千米/秒；
光年是________的单位；光在一年里传播的距离
1光年≈______________千米。
快
慢
3×108
3×105
长度
9.46×1012

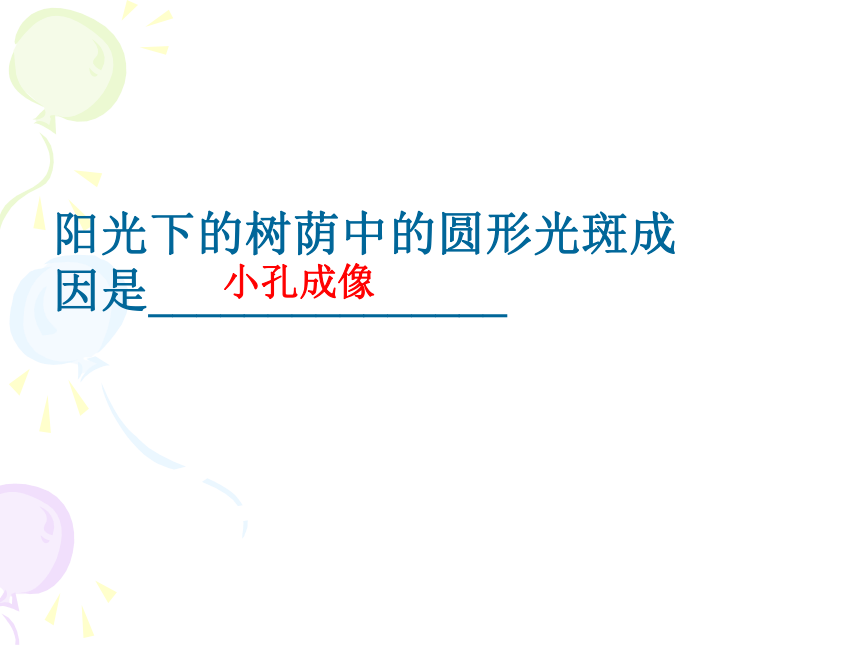

阳光下的树荫中的圆形光斑成因是_______________
小孔成像

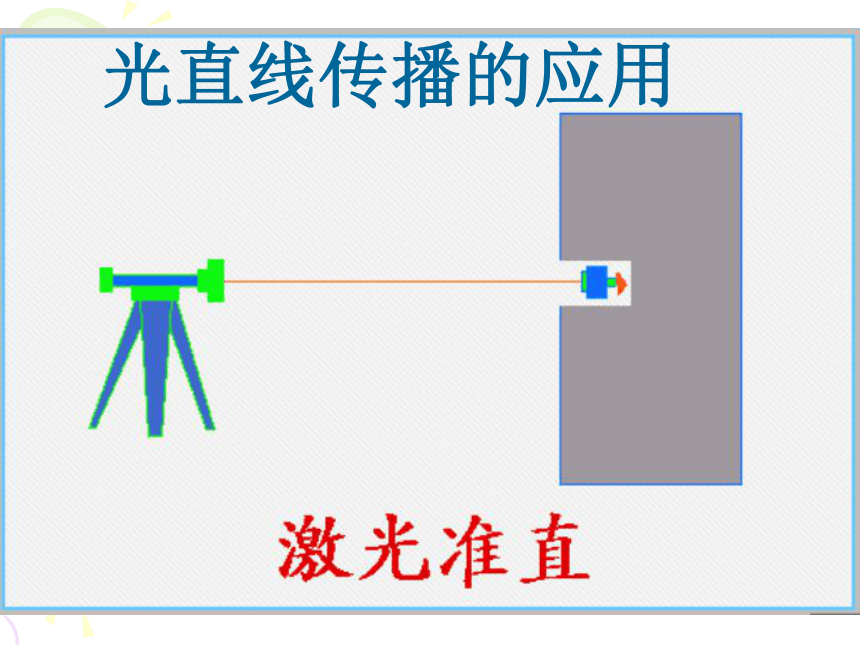

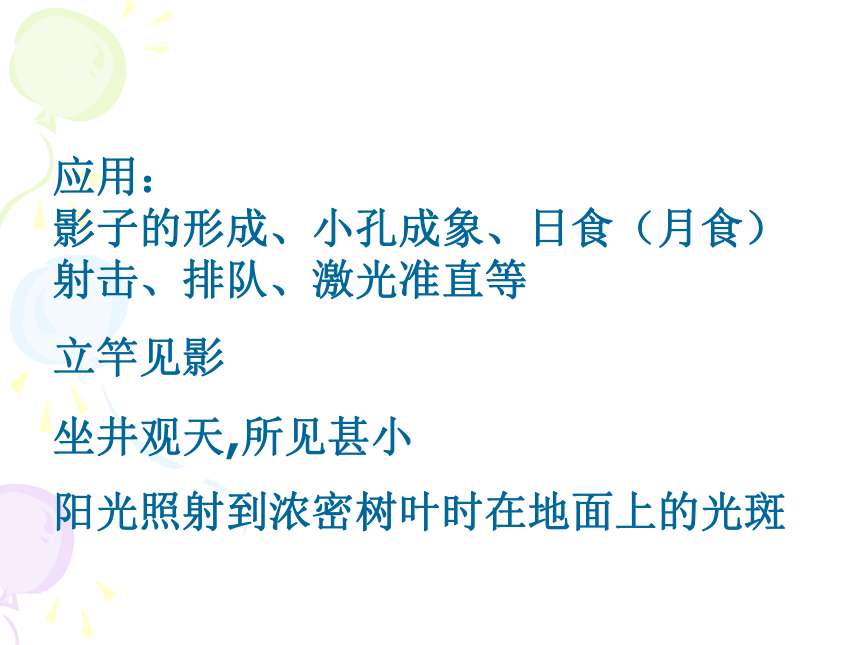

应用：
影子的形成、小孔成象、日食（月食）
射击、排队、激光准直等
立竿见影
坐井观天,所见甚小
阳光照射到浓密树叶时在地面上的光斑
A
O
B
N
α
β
入射光线
反射光线
法线
入射角
反射角

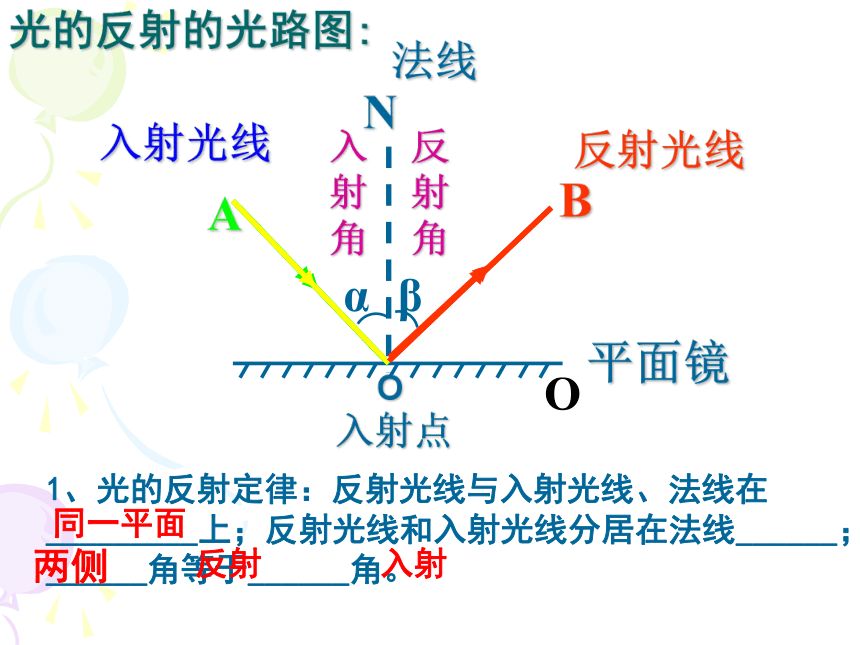

光的反射的光路图:
平面镜
入射点
O
1、光的反射定律：反射光线与入射光线、法线在_________上；反射光线和入射光线分居在法线______；______角等于______角。
同一平面
两侧
反射 入射

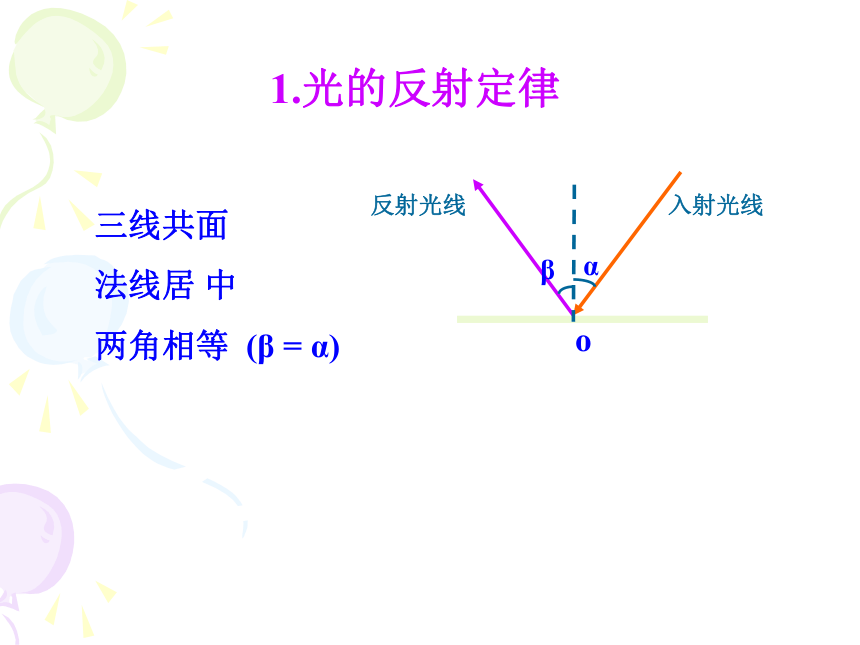

1.光的反射定律
三线共面
法线居 中
两角相等 (β = α)
α
β
入射光线
反射光线
o
α
β

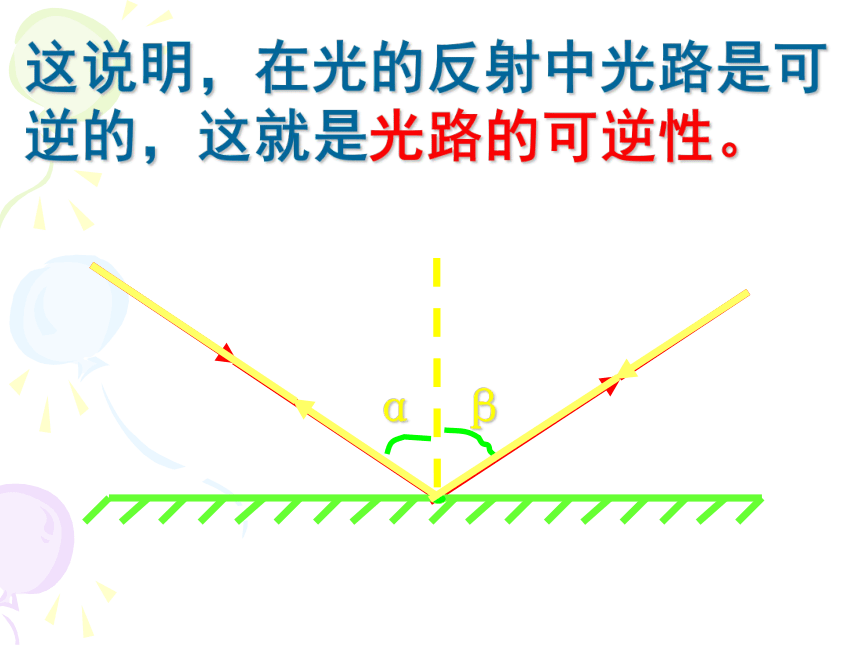

这说明，在光的反射中光路是可逆的，这就是光路的可逆性。
镜面反射
镜面反射发生在光滑的表面上。黑板“反光”是镜面反射现象。
光的反射
漫反射
镜面反射
漫反射
镜面反射发生在粗糙的表面。
我们能从各个方面看到本身不发光的物体，是由于发生了漫反射。
O
O
O
漫反射中每条光线同样遵循光的反射定律
坐在教室中不同位置的同学，都能看到讲台上的老师,这是因为光照到老师身上发生了_______的缘故.
漫反射
平面镜成像
湖面、河边能看到岸边的美丽的倒影。
平面镜成像
物
虚像
平面镜的成像的原因
光的反射
平面镜以直角
摆放时，能把
光反方向反射
回去。这样后
面的车就能清
楚的看见前面
有车，避免事
故。
一、汽车后尾灯：
平面镜的应用
A
B
A′
B′
平面镜里的像作图法
所成的像是________呈现在屏上的，称为_____像；
像和物体离镜面的距离______。
像和物体的大小_____，左右相____。
像和物体的连线和镜面______。
不能
虚
相等
相等
反
垂直
1.8m高的人站在平面镜前，距镜面0.5m，他在镜中的像高____m.当他后退0.5m时，他在镜中的像高____m，像距镜面___ m。
2.人与平面镜中的像的距离是2m，
那么人与平面镜的距离是_____m，
若人向镜面移动0.5 m，人与镜面
的距离为_____m，人与镜中的像
的距离为 _____m。
1.8
1.8
1
1
1
0.5
二、潜望镜：
想一想：潜望镜中
的两块平面镜该如
何摆放才可以有比
较好的效果？
45°
凸面镜
凸面镜对光线起发散作用,可以扩大视野,如汽车后视镜。
球面镜
凹面镜：
凸面镜：
凹面镜
凹面镜对光线起会聚作用可制成汽车的前大灯、太阳灶
光的色散
雨后美丽的彩虹，你知道它是怎样形成的吗？
太阳光穿过三棱镜可形成：
红、橙、黄、绿、蓝、靛、紫七色光。
白光是由多种色光混合而成的。
把不能再分解的光叫做单色光。
由单色光混合而成的光叫复色光 （白光）
看不见的光
（1）红外线
应用：家电遥控器。
（2）紫外线
应用：消毒灭菌、鉴别钞票。
预防：紫外线过量使皮肤损伤。
物体的颜色
透明物体的颜色是它能透过 ____的颜色。
不透明物体的颜色跟被反射的色光的颜色___ ，
而吸收了跟物体颜色 ____的色光。
（透明物体的颜色是由 它能透过的色光 决定）
（不透明物体的颜色由 它被反射的色光 决定）
色光
相同
不同
白色的物体反射所有颜色
的光。
黑色的物体吸收所有颜色
的光。
例：太阳光经过三棱镜色散后，通过透明的红色玻璃再射到白墙上，下列判断正确的是( )
A 白墙上仍是七种颜色组成的一条彩色光带
B 白墙上出现除红光外的一条彩色光带
C 白墙上只有一条红色光带
D 以上均有可能
C
有两朵花，一朵是红色的玫瑰花，另一朵是
白色的水仙花。当紫光照射到这两朵花上后，两朵花将分别呈现什么颜色？（ ）
A、都是紫色
B、水仙花呈现紫色，玫瑰花呈现黑色
C、水仙花呈现紫色，玫瑰花仍然是红色 D、玫瑰花呈现紫色，水仙花仍然是白色
B
绿色的植物，最不喜欢_______。
绿色
色光三原色：红、绿、蓝
海市蜃楼
光的折射现象：
光由一种物质斜射入另一种物质时，
传播方向会发生变化的现象
池水变浅了，为什么？
思考
我们看到的水中物体是物体变浅了的虚象
变高了
空气
水
A
O
N
N'
Q
P
C
B
α
β
γ
折射角小于入射角
空气
水
光的可逆性
折射角大于入射角
无论折射角还是入射角，都是空气的一方大。
大
A
N
M
M
O
N
C
N
N
O
C
A
M
M
空气
水
空气
水
M
O
C
A
N
N
M
空气
水
M
O
M
A
N
N
C
玻璃
空气
大
大
大
大
空气
水
光线垂直射向介质表面时，传播方向不改变
（i = r = 0）
5、光的折射规律：折射光线、入射光线、法线在_____________上；折射光线和入射光线分居在法线________。
如果光从空气斜射入水或其他透明物质时，折射角_____入射角；
如果光从水或其他透明物质斜射入空气时，折射角_____入射角；
入射角增大时，折射角也随之_____。
同一平面
两侧
小于
大于
增大
五、透镜
1.透镜的分类
凸透镜:
中间厚,边缘薄
符号:
凹透镜:
中间薄,边缘厚
符号:
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F
识别下列透镜，并归类：
自制简单透镜，滴水在透明纸上或玻璃上
O
O
凸透镜的性质
F
结论：凸透镜将平行于主光轴的光会聚于焦点
结论：凸透镜使焦点射来的光平行于主光轴射出
F
凹透镜的性质
F
结论：凹透镜使光线变得发散
完成光路图
凸透镜的三条特殊光线
F
F
O
1.平行于主光轴的光线折射后过焦点
2.经过光心的光线传播方向不变
3.过焦点的光线折射后平行于主光轴
接下来让我们一起看看凸透镜成像规律
凸透镜成像规律
物距u 像的性质
像距v
应用
倒/正 缩/放 实/虚
u>2f
f﹤u﹤2f
u倒立
缩小
实像
倒立
放大
实像
正立
放大
虚像
2f>v>f
v>2f
像与物同侧
放大镜
照相机
幻灯机
2f——实象放大和缩小的分界点
f ——实象和虚象的分界点
　1.凸透镜不能形成的是（ ）
A．正立放大的虚像 B．倒立放大的实像
C．倒立等大的实像D．正立放大的实像
D
凸透镜所成的实像一定是 _____( 倒立或 正立)
凸透镜所成的虚像一定是 _______ 、放大
倒立
正立
实像分居两侧倒，虚像同侧放大正
(能出现在光屏上)
f=10cm
(1)
(2)
(3)
(4)
(5)
U=25cm
U=10cm
U=20cm
U=5cm
U=15cm
2.思考：若用纸挡住一部分凸透镜，则所成的实像会发生什么变化？
所成的实像会变暗，但大小不变，仍成整个的像
3．下列说法正确的是（ ）
A．照相机拍摄照片时，物距应大于2倍焦距
B．幻灯机放映幻灯片时，物距应大于2倍焦距
C．用放大镜观察物体时，物距应大于1倍焦距小于2倍焦距
D．使用放大镜时，物体只能成放大的虚像
A
小于1倍焦距
大于1倍焦距小于2倍焦距
4、投影仪是利用 　 镜能成一个 、 的　　像的原理制成。当我们想在屏幕得到大一些的像时，应该使投影仪离屏幕
些，且使镜头离幻灯片 些。
凸透
倒立
放大
实
远
近
5．在一张报纸上铺上一张透明塑料纸，用筷子在塑料纸上滴一个水珠（直径约为5mm），透过扁圆的水珠看报纸上的字，字是 　 （放大、缩小）、 （倒立、正立）、 （实像、虚像），小水珠相当于一面 （凹、凸透）镜。
放大
正立
虚像
凸透
6.防盗门上的“猫眼”是凸透镜还是 凹透镜
课堂练习
1.我们经常提到的象:
(1)小孔成象 (2)平面镜成象(3)放大镜成象(4)电影
银幕上的象 (5)汽车观后镜中的象(6)水面的倒影
其中属于实象的是________, 虚象的是 ,
由于反射的是 , 由于折射的是_________,
由于光的直线传播的是_____.
（1）（4）
（2）（3）（5）（6）
（2）（5）（6）
（3）（4）
（1）
2.光垂直于界面入射时，入射角等于______，反射角等于________，折射角等于_______。
3.光斜射时空气中的角总______一些。
4.从空气里看水里的物体，是变高了的_____像；或在水里看空气里的物体，也是变高了的______像。这都是发生了________现象。
0°
0°
0°
大
虚
虚
光的折射
5.焦距为5厘米的凸透镜，当物体在主轴上距凸透镜为2厘米时,所成的象一定是__________.
虚像
6、反射分为___________、_______。这两种反射都遵守光的反射定律。
使我们从不同的方向都能看到物体，发生的是哪种反射？
镜面反射 漫反射
漫反射
7、凸面镜：对光起_______作用，应用于汽车观后镜；
凹面镜：对光起________作用，应用于太阳灶。
面镜包括平面镜、凸面镜、凹面镜，发生的是光的_________现象。
发散
会聚
反射
光的反射现象:
镜子中的像
水中的倒影
平面镜成像
看见本身不发光的物体
筷子弯折
看到水中的景物
海市蜃楼
凸透镜成像
光的折射现象:
光的色散
用到凸透镜的有:
放大镜 、幻灯机、 照相机、 显微镜 望远镜 、远视眼镜(老花镜)
凹透镜:
平面镜:
凸面镜:
凹面镜:
反射光线
近视眼镜
潜望镜
汽车观后镜
太阳灶
在如图所示的四种情景中，属于光的折射现象的是（
根据表中要求完成下表。
光学器具 应用的光学原理 形成的像的类型
平面镜 虚 像
光的折射 实像或虚像
4.一个寒冷而干燥的晴天, 一支地质勘测队来到一 片散落着枯枝败叶的荒野, 附近有一条小河, 河边 还 结着厚厚的冰, 他们想休息一下,烧水做饭，却忘了带火柴和打火机, 你能为他们想出办法吗？
5.今有一个透镜，不准用手摸，你如
何判定它是凸透镜还是凹透镜？
请判断：
光在同种物质中是沿直线传播的。( )
绿光对绿色植物最有利。( )
光总是沿直线传播的。( )
海水呈蓝色是因为海水吸收了蓝光。( )
例：在暗室的红灯下，看白纸和白纸上写的红字，得到的是（ ）
A 纸是白色，字能看清楚
B 纸是红色，字看不清楚
C 纸是白色，字看不清楚
D 纸是红色，字能看清楚
B
例：黑夜作战时，装有红外线瞄准器的步枪命中率很高，这是因为（ ）
A 红外线瞄准器会向敌人发射红外线，从而看清敌人
B 敌人在黑夜时，会向四周发射 红外线，红外线瞄准器会捕捉敌人发出的红外线
C 使用红外线瞄准器的步枪不管向哪个方向射击都会命中目标
D 以上说法都不科学
B
例：无色透明物体能透过_________光
日光照射到黑色的屏幕上，屏幕呈_______色。
所有颜色的
黑
例：照片进行暗室加工时，所用温度计的液体是蓝色的而不是红色的，以下说法中不正确的是（ ）
A 暗室的安全灯是红灯，温度计的红色液体在这种环境下不易看清
B 温度计的蓝色液柱在红光照射下是黑的
C 蓝色液体在红光下看得更清楚
D 红色液柱在红灯照射下反射白光
D
钟表在平面镜里的像加实际时间等于______小时。
12
C
蜡烛到透镜的距离u 像的特点
倒或正 缩小或放大 像与透镜的距离v 虚或实
应用
凸透镜成像规律记录
u>2f
fu倒立
倒立
正立
缩小
放大
放大
fv>2f
像与物同则
实像
实像
虚像
照相机
幻灯机
放大镜
光现象
1、光源 。
天然光源，如 、 。
人造光源，如 、 。
2、光的传播规律
（1）光的直线传播
条件： 。
光速：真空中 。
应用： 、 。
（2）光的反射
反射定律： 。
分 类： 、 。
应用
平面镜
成像特点
成像原理
应用
球面镜
凹镜
对光线的作用
凸镜
应用
3、物体的颜色
对光线的作用
应用
（3）光的折射
折射规律： 。
现象举例： 、 。
白光的组成 。
色光的三基色 。颜料的三原色 。
