杠杆

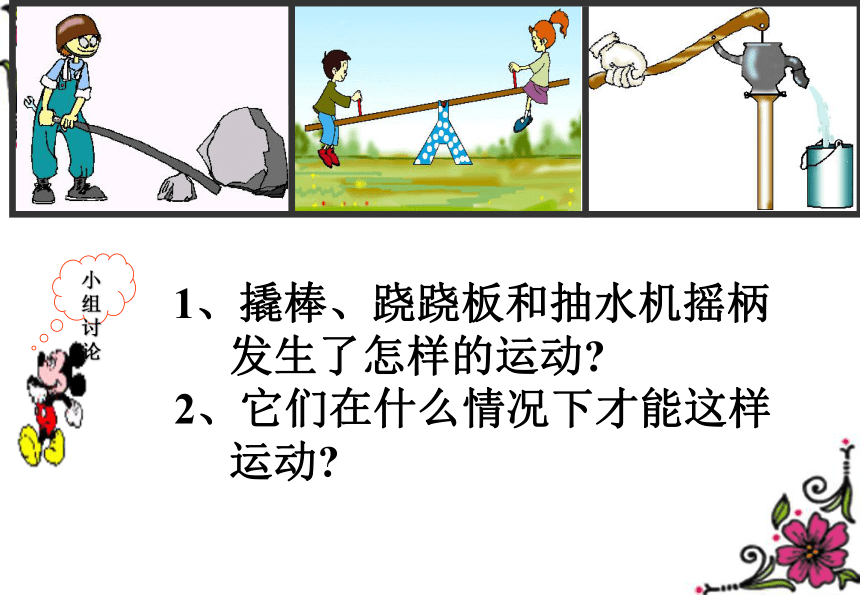

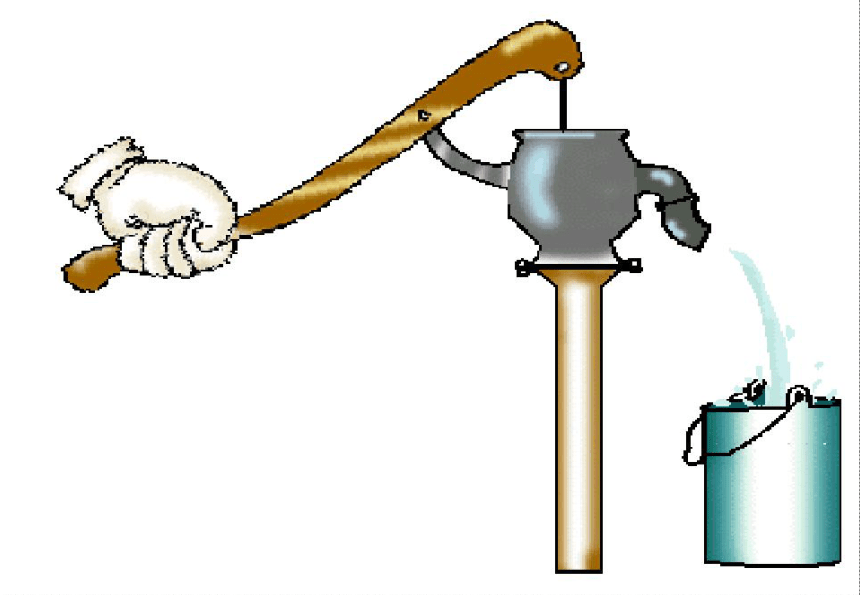

课件39张PPT。假如给我一个支点，我就能撬起地球。第三节 杠杆慈溪市天元初级中学 徐岳英什么是杠杆？活动一：看动画 找共性 1、撬棒、跷跷板和抽水机摇柄
发生了怎样的运动?
2、它们在什么情况下才能这样

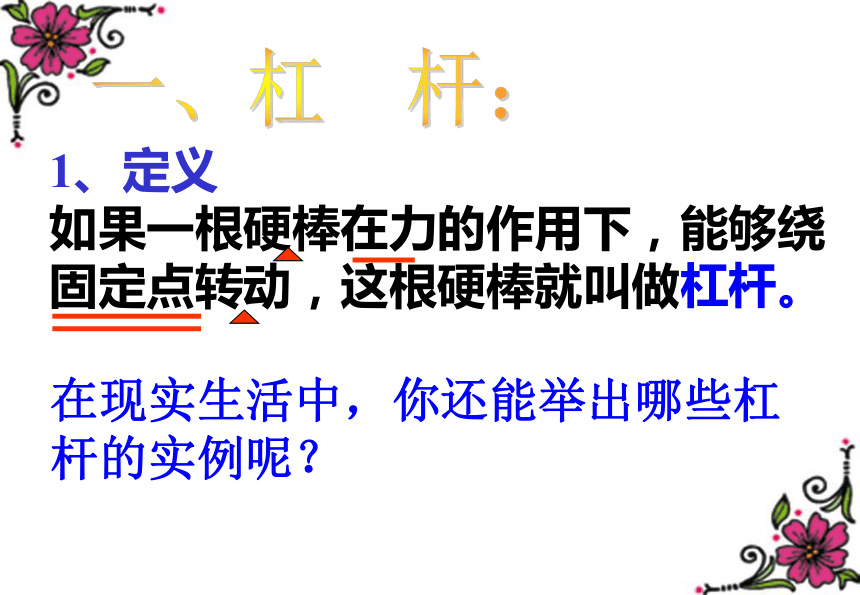

运动?在现实生活中，你还能举出哪些杠杆的实例呢？一、杠 杆：1、定义
如果一根硬棒在力的作用下，能够绕

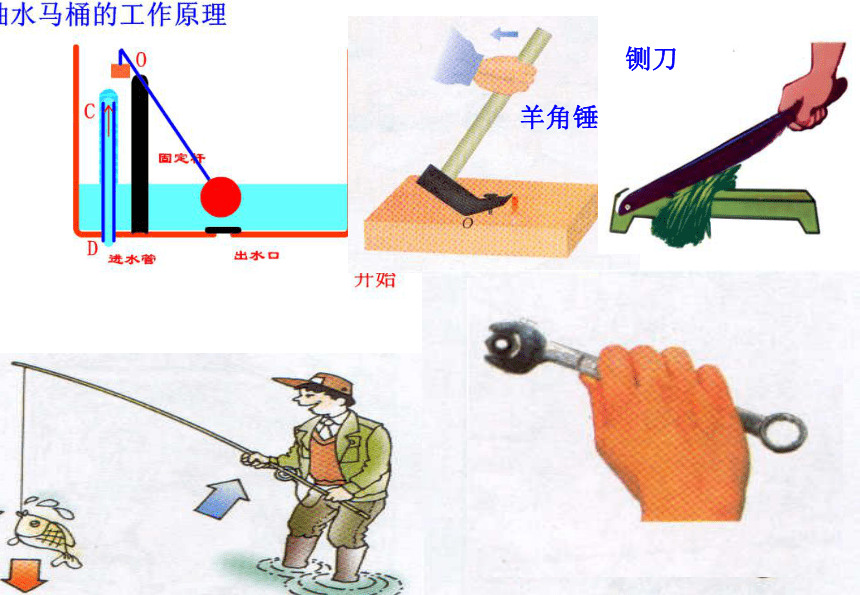

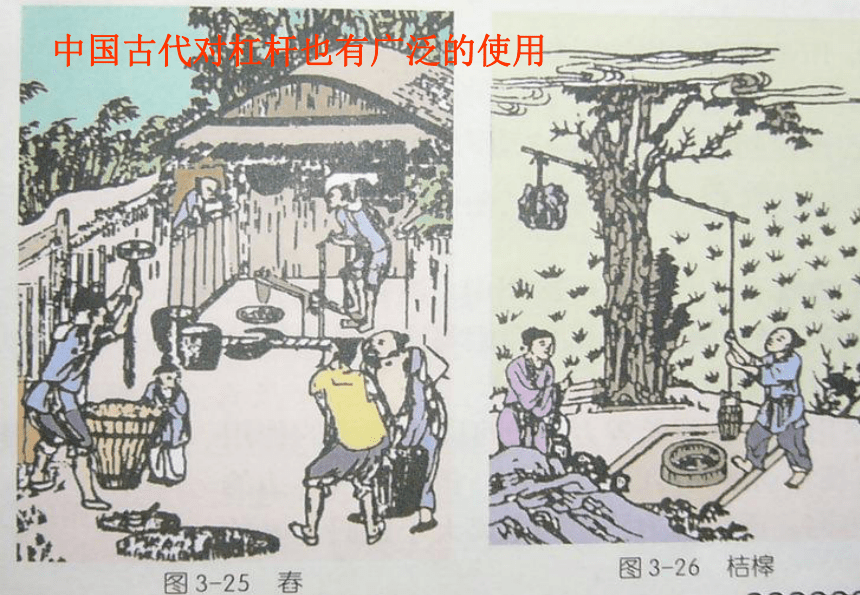

固定点转动，这根硬棒就叫做杠杆。中国古代对杠杆也有广泛的使用活动二：做实验 感知力 实验: 我们用桌面上的书本模拟石头，借助橡皮,笔或尺子把它撬起来，想想看，怎么做？生活小常识：一、 有一颗核桃,如何弄碎?（注意：观察并找支点，动力，阻力，要保护好自己）二、有一瓶啤酒，怎样把瓶盖子打开？ 你会找下列杠杆的支点O，动力F1和阻力F2吗？思考：将手下移靠近0点，F1产生的效果是否不变?o 找下列杠杆的支点O，动力F1和阻力F2.动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：通过力的作用点，沿力的方向所画的直线) 力臂：支点到力的作用线的距离OF1F2L1L2杠杆示意图:OF1F2L2L1画出图中杠杆各力的力臂o画出下列杠杆的五要素活动四：找杠杆 明应用练一练:指出它们的支点、动力、阻力、动力臂、阻力臂OF1F2L1L2l2 今天你学到了什么？1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、当力的作用线通过支点时，力臂最小
D、动力臂与阻力臂一定在杠杆上C练习2．在图中，O为支点，动力臂最长的力是（ ）
A．F1 　　B．F2 　C．F3　　 D．F4B 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。活动体验:人体杠杆 当你抬脚跟的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个杠杆(如图)，这时肌肉的拉力比体重要小。活动体验:人体杠杆活动体验:人体杠杆 点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作。人体杠杆 如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。杠杆的类型:省力杠杆：动力臂大于阻力臂的杠杆。应用:费力杠杆：动力臂小于阻力臂的杠杆。等臂杠杆：动力臂等于阻力臂的杠杆。请你找出杠杆的动力臂、阻力臂练 习 1画出杠杆力臂。OF1F2L2L1练 习 3出杠杆力臂。OF2F1L2L1
