电流的热效应
图片预览
文档简介

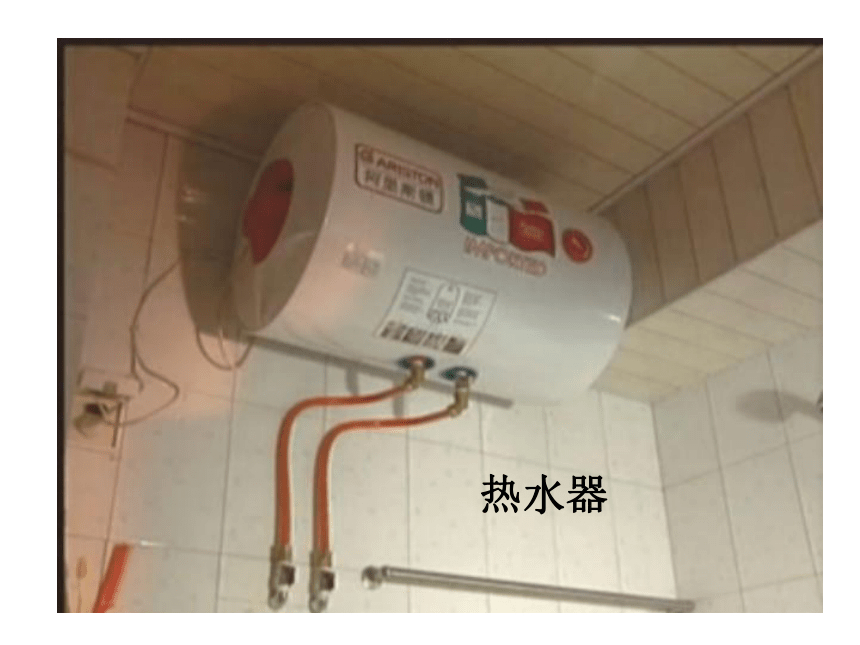

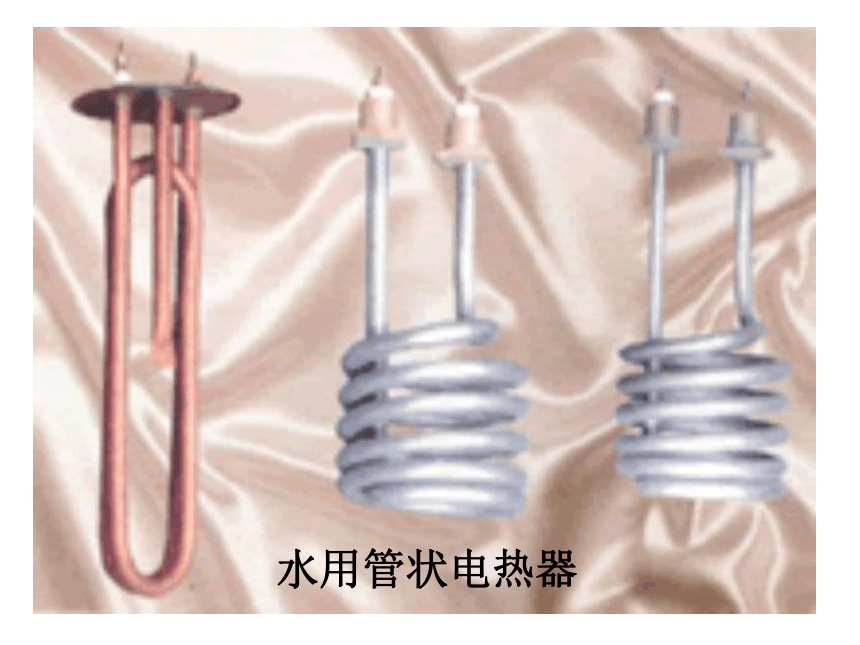

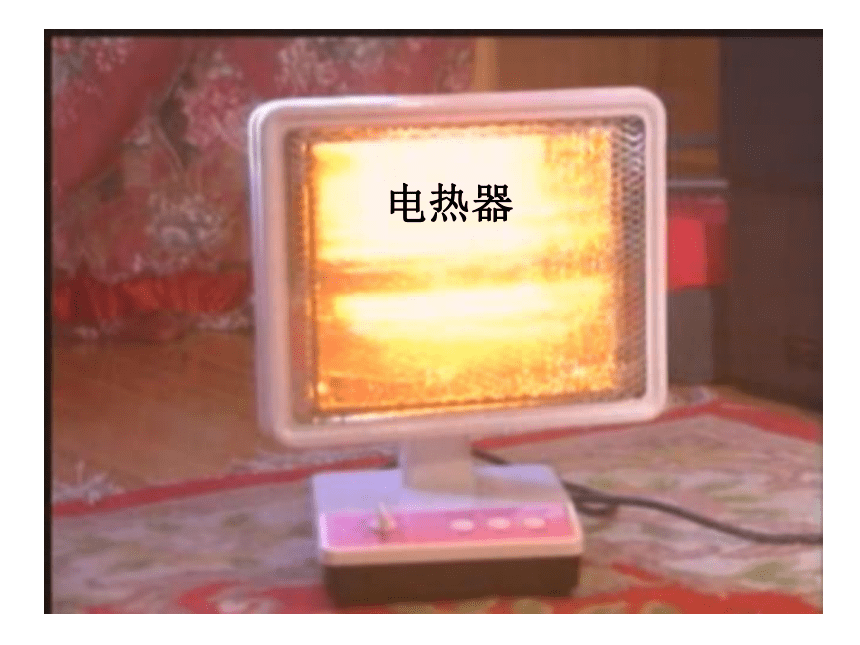

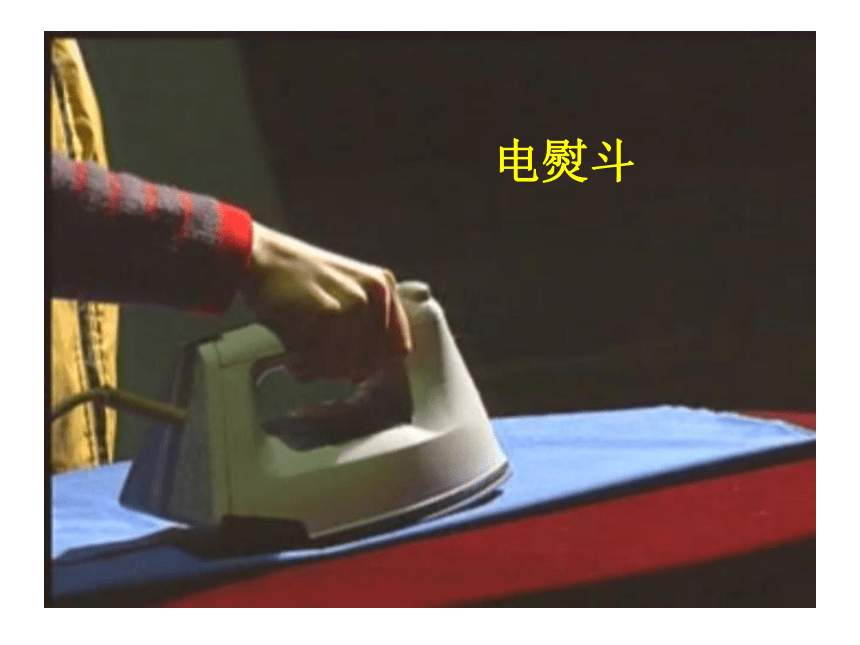

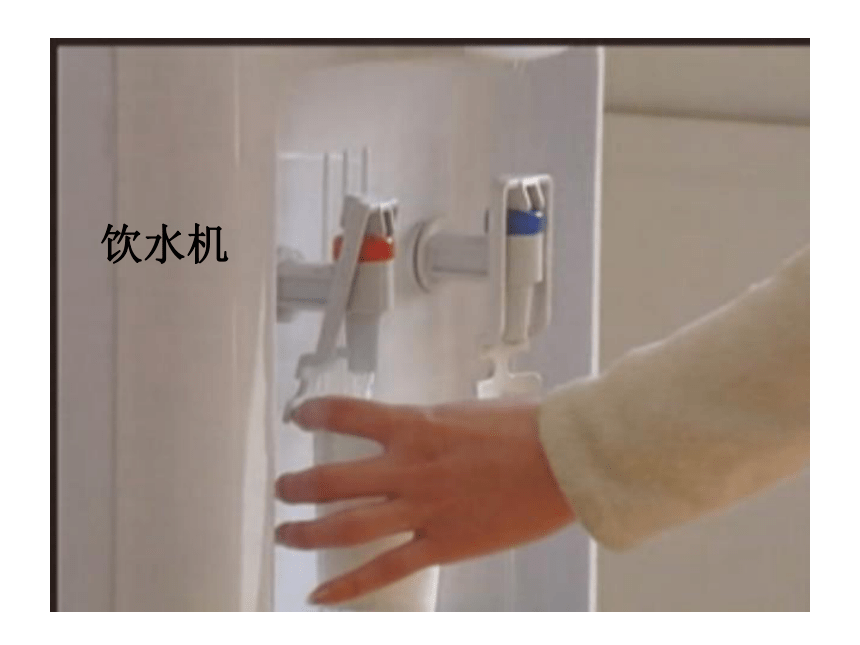

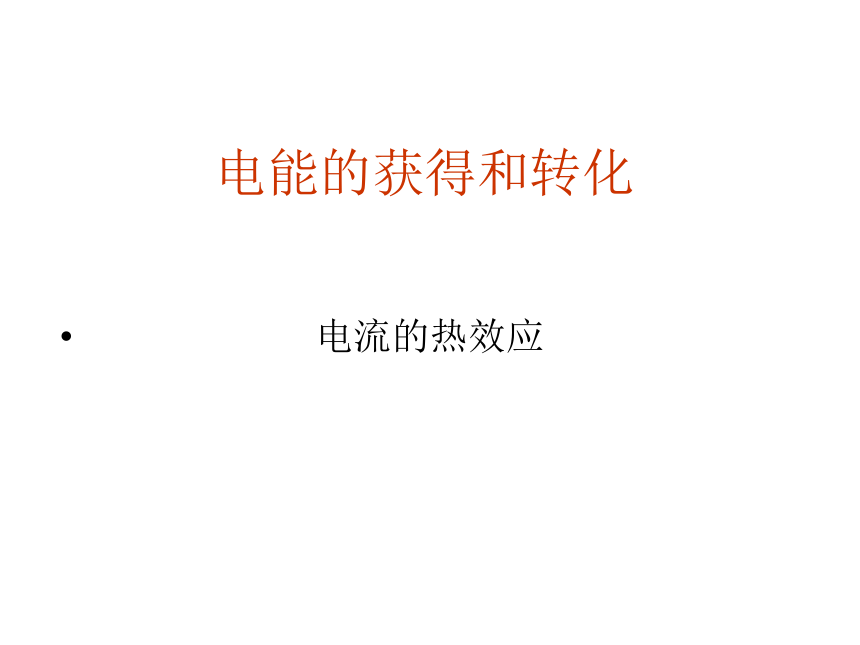

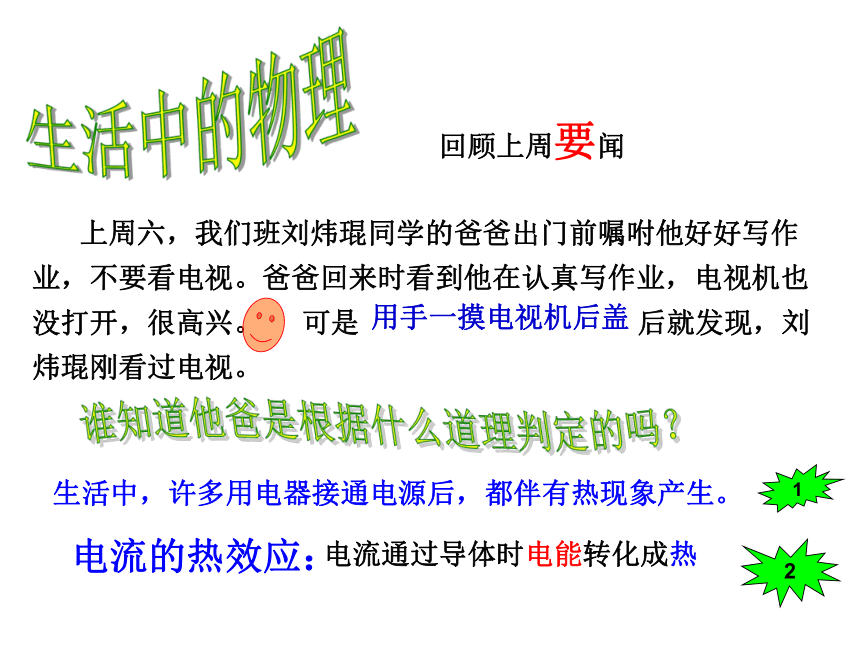

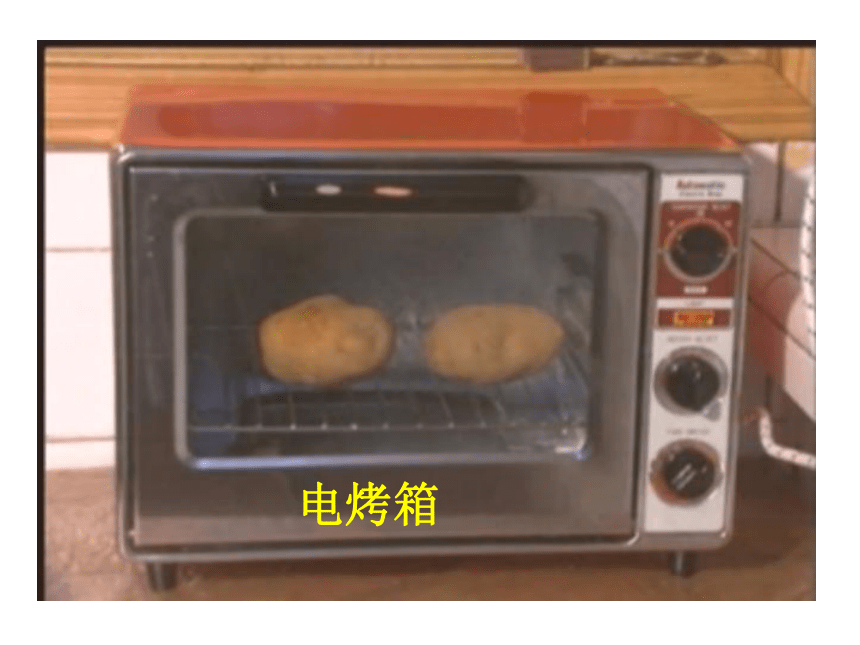

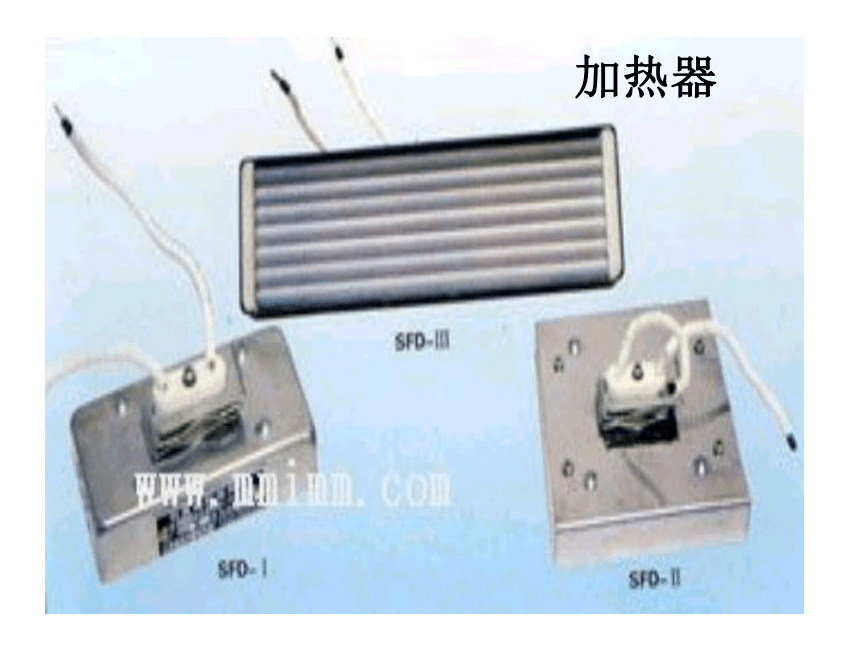

课件20张PPT。电能的获得和转化 电流的热效应生活中的物理用手一摸电视机后盖谁知道他爸是根据什么道理判定的吗？回顾上周要闻电流的热效应：电流通过导体时电能转化成热生活中，许多用电器接通电源后，都伴有热现象产生。12电热器水用管状电热器热水器饮水机电熨斗电烤箱加热器现象:
电炉丝和导线通过的电流相同。
为什么电炉丝热的发红，而导线却几乎不发热？电流通过导体时产生热的多少跟什么因素有关？猜想：与 电阻、电流、时间 有关问题:设计实验:1.将一段铜丝与一段镍铬合金丝串联,并粘上等量的凡
士林,通过观察凡士林熔化所用的时间长短进行比较.
(加热固体)2.在烧瓶AＢ中盛等量的煤油，温度计显示煤油的温
度．烧瓶Ａ中是铜丝，电阻较小，烧瓶Ｂ中是镍铬
合金丝，电阻较大．两瓶中金属丝串联起来接到电
源上．通电一定时间后，比较两瓶中煤油的温度变
化． (加热液体)３.把两烧瓶中密闭，中间插入带有水柱的细玻璃管,
通观察管中水柱位置的变化来比较.（加热气体）焦电流通过导体产生的热与电阻的关系（控制变量法 转换法）（控制变量法 转换法）条件：现象：结论：等量煤油，电流相同,时间相同B瓶中温度上升的多电流和通电时间相同时，电阻越大，产生的热量越多。探究实验：科学靠我们发现、探究、改进---科学永无止境条件：通电时间相同，电阻相同现象：电流大时，温度上升多结论：在通电时间一定、电阻相同时，通过的电流越大，产生的热量越多。i探究实验：结论：在电阻相同，通过电流相同，通电时间越长，产生热越多。t
时
间
科学靠我们发现、探究、改进---科学永无止境焦耳定律Q = I 2 R t 热量 电流 电阻 时间J A Ω S公式：意义：单位：焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。 焦耳
(1818－1889)科学靠我们发现、探究、改进---科学永无止境焦耳定律的理论推导 电流通过导体时，如果消耗电能全部转化为热，而没有同时转化为其他形式的能量，那么，电流产生的热量Q就等于消耗的电能W。即: Q = W = Pt = UIt = IR It = I2Rt考考你：电炉丝和导线通过的电流相同。
为什么电炉丝热的发红，而导线却几乎不发热？原因：导线电阻远小于电炉丝电阻，产生的热量少。一根60?的电阻丝接在36V的电源上,
在5min内共产生多少热量？解：通过电阻丝的电流为：电流产生的热量为： Q=I2Rt=(0.6)2×60×5×60J=6480J 电热的
利用和防止科学靠我们发现、探究、改进---科学永无止境1.电流的热效应是电流通过导体时_____转化成____的现象。
电热器是利用电流的_______制成的加热设备。电能热2.“ 在研究电流产生的热量跟电流的关系”的实验中，应保持
_____、_____一定，用___________改变电阻丝的电流。3.一根100Ω的电阻丝通过的电流是2A，它的电功率是___W
通电1min时产生的热量是_______J。4.电阻R1、R2串联在电路中，R1=4，R2=6，则P1:P2=_____。
Q1:Q2=______。热效应电阻时间滑动变阻器400240002:32:3整合训练
