第三节认识简单机械复习

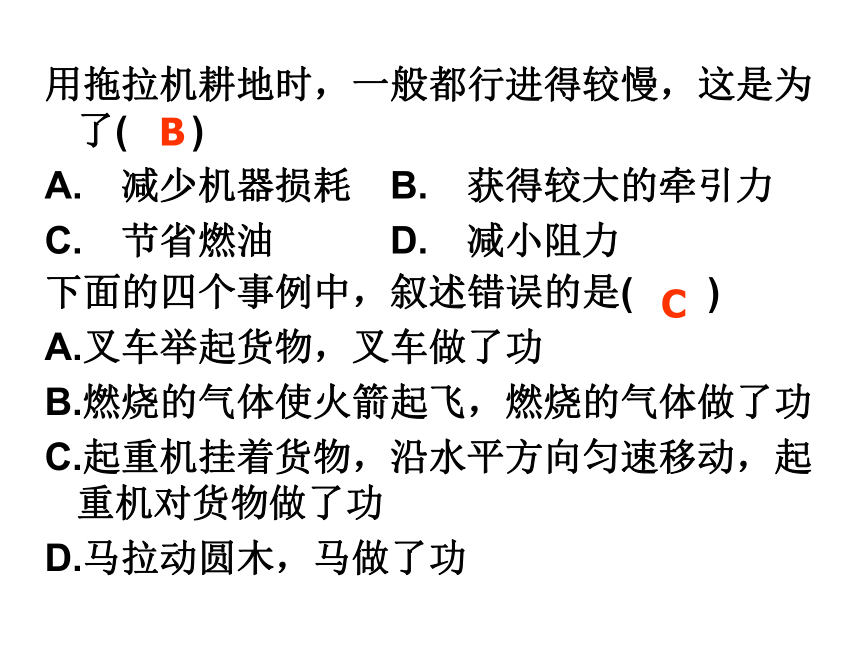

课件41张PPT。《简单机械》复习用拖拉机耕地时，一般都行进得较慢，这是为了( )
A.　减少机器损耗　B.　获得较大的牵引力
C.　节省燃油　　　D.　减小阻力　B下面的四个事例中，叙述错误的是( )
A.叉车举起货物，叉车做了功
B.燃烧的气体使火箭起飞，燃烧的气体做了功
C.起重机挂着货物，沿水平方向匀速移动，起重机对货物做了功

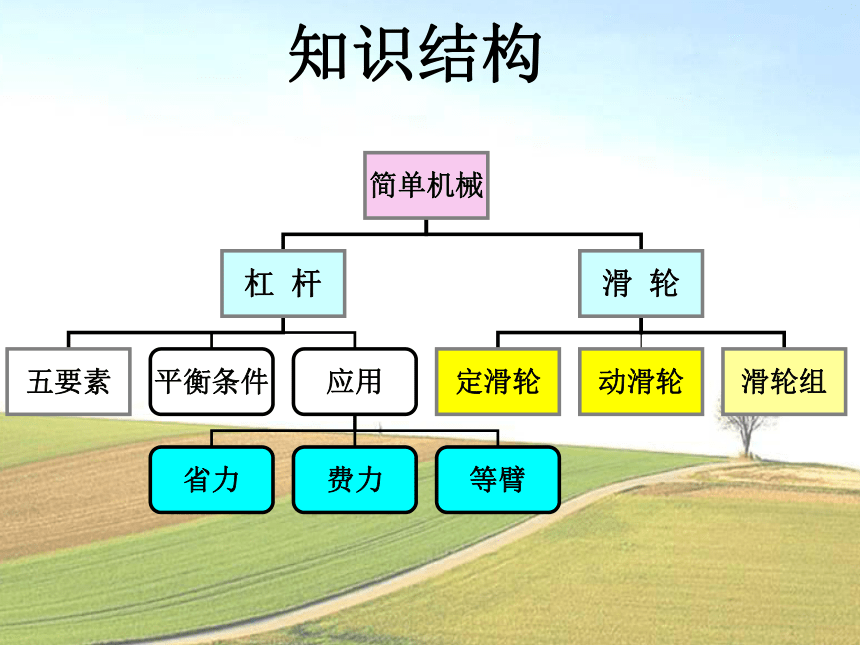

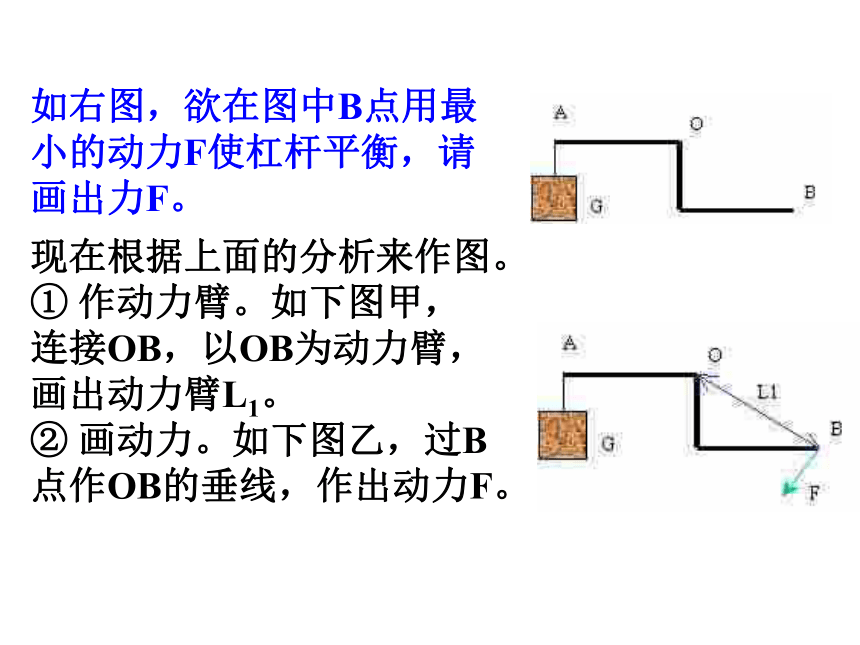

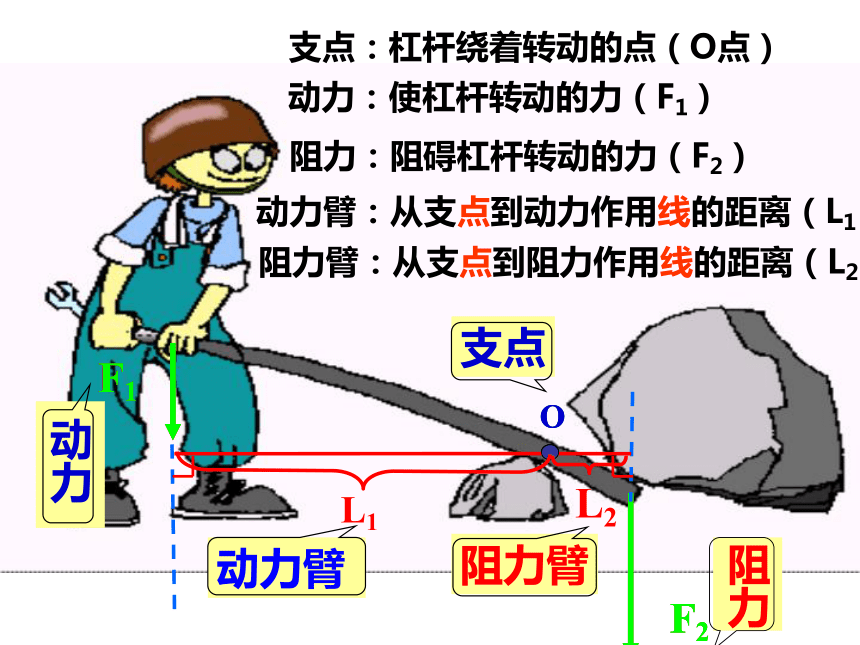

D.马拉动圆木，马做了功C知识结构F1F2L1L2O画出各力和力臂L1L2支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的距离（L1）阻力臂：从支点到阻力作用线的距离（L2）如右图，欲在图中B点用最小的动力F使杠杆平衡，请画出力F。 现在根据上面的分析来作图。① 作动力臂。如下图甲，连接OB，以OB为动力臂，画出动力臂L1。
② 画动力。如下图乙，过B点作OB的垂线，作出动力F。 师生互动

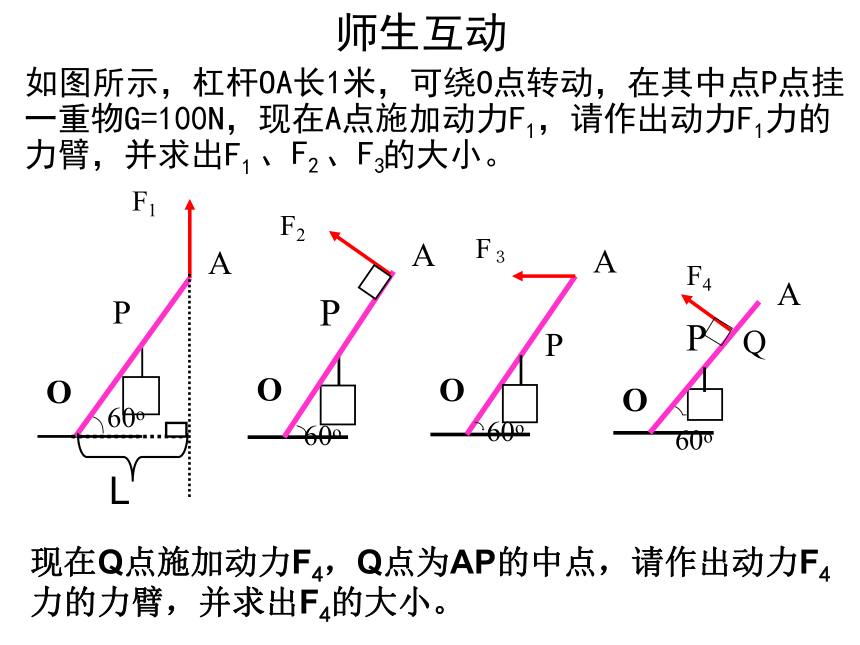

如图所示，杠杆OA长1米，可绕O点转动，在其中点P点挂一重物G=100N，现在A点施加动力F1，请作出动力F1力的力臂，并求出F1 的大小。

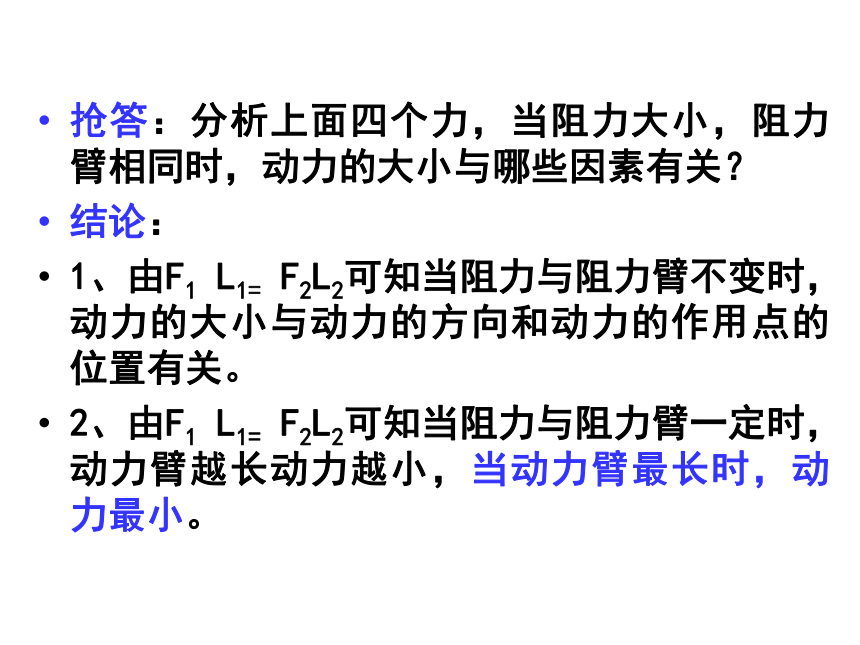

L现在Q点施加动力F4，Q点为AP的中点，请作出动力F4力的力臂，并求出F4的大小。、F2、F3抢答：分析上面四个力，当阻力大小，阻力臂相同时，动力的大小与哪些因素有关？
结论：
1、由F1 L1= F2L2可知当阻力与阻力臂不变时，动力的大小与动力的方向和动力的作用点的位置有关。

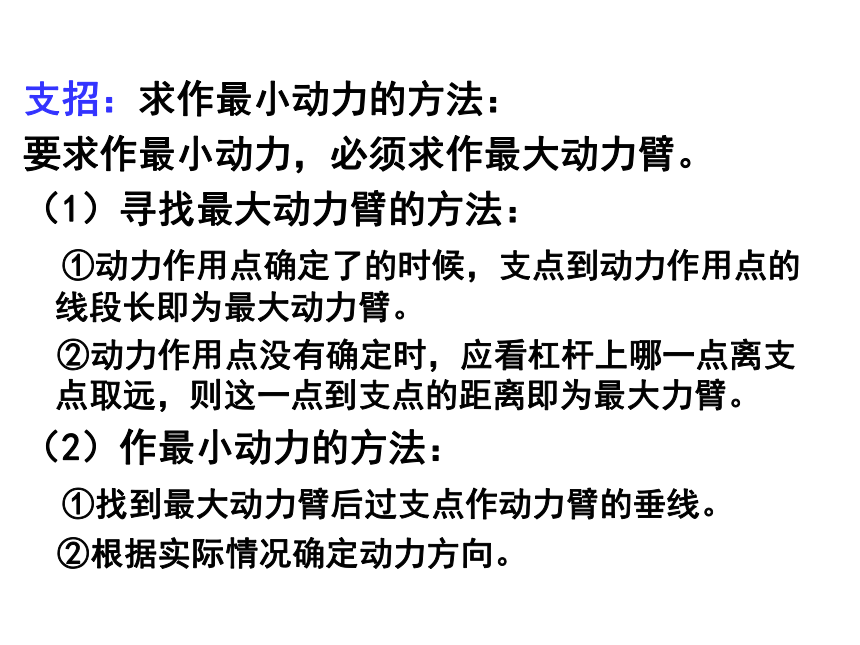

2、由F1 L1= F2L2可知当阻力与阻力臂一定时，动力臂越长动力越小，当动力臂最长时，动力最小。支招：求作最小动力的方法：
要求作最小动力，必须求作最大动力臂。
（1）寻找最大动力臂的方法：
①动力作用点确定了的时候，支点到动力作用点的线段长即为最大动力臂。
②动力作用点没有确定时，应看杠杆上哪一点离支点取远，则这一点到支点的距离即为最大力臂。
（2）作最小动力的方法：
①找到最大动力臂后过支点作动力臂的垂线。
②根据实际情况确定动力方向。

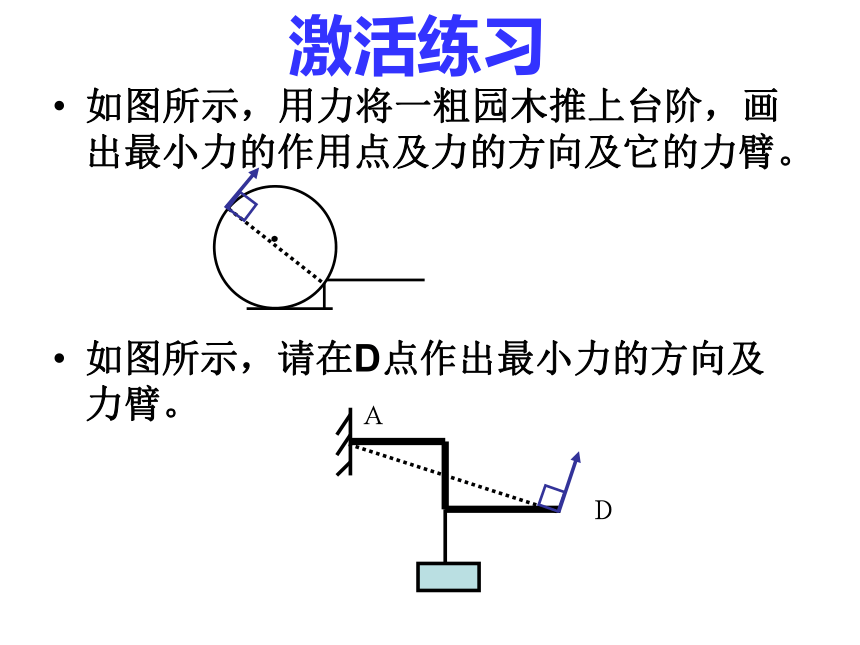

激活练习如图所示，用力将一粗园木推上台阶，画出最小力的作用点及力的方向及它的力臂。
如图所示，请在D点作出最小力的方向及力臂。

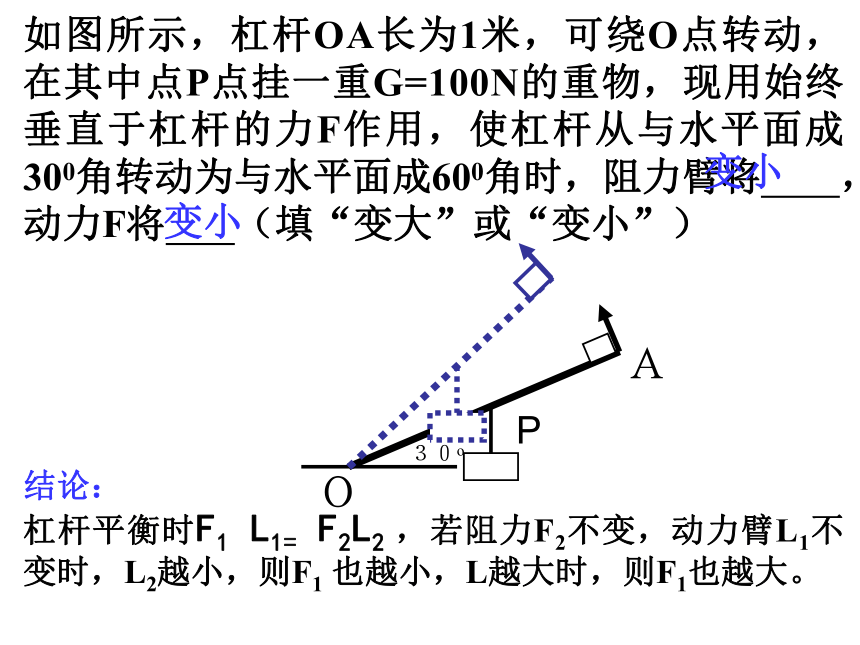

如图所示，杠杆OA长为1米，可绕O点转动，在其中点P点挂一重G=100N的重物，现用始终垂直于杠杆的力F作用，使杠杆从与水平面成300角转动为与水平面成600角时，阻力臂将 ，动力F将 （填“变大”或“变小”）
结论：

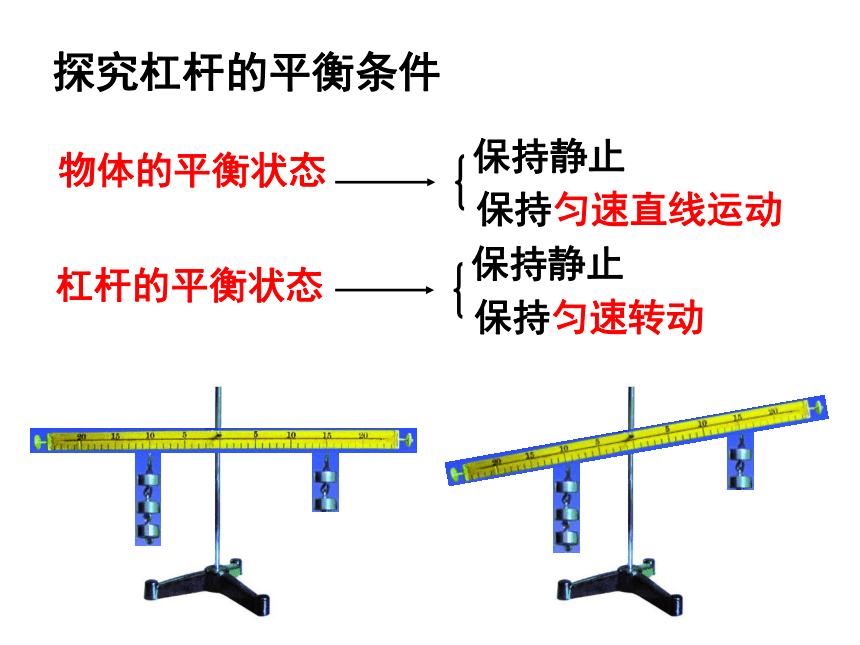

杠杆平衡时F1 L1= F2L2 ，若阻力F2不变，动力臂L1不变时，L2越小，则F1 也越小，L越大时，则F1也越大。P变小变小探究杠杆的平衡条件物体的平衡状态杠杆的平衡状态杠杆平衡条件：(杠杆原理)动力×动力臂=阻力×阻力臂F1 L1=F2 L2 杠杆有哪些分类？ 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：·若使再次平衡的杠杆两边同时去掉一个钩码，则 ___ 边将下降-----“极端判断法”省力杠杆的特点
A 动力臂大于阻力臂
B 省力但是费距离
费力杠杆的特点
A 动力臂小于阻力臂
B 费力但是省距离
等臂杠杆的特点
A 动力臂等于阻力臂
B 不省力也不省距离生活 物理 社会小红进行小制作时，需要剪一块白铁皮，最好是选用下列剪刀中的 （ ）ABCDD在图中， 图的握法更有利于拧紧或松开螺帽。abb 室内垃圾桶平时桶盖关闭防止垃圾散发出异味，使用时用脚踩踏板，桶盖开启；如图为室内垃圾桶的机构示意图，使用时有两个杠杆ABC和A/B/C/在起作用，则 （ ）A、ABC和A/B/C/都是省力杠杆B、ABC和A/B/C/都是费力杠杆C、ABC是省力杠杆，A/B/C/都是费力杠杆D、ABC是费力杠杆，A/B/C/是省力杠杆如图，人的前臂可视为杠杆，当弯曲肘将小球向上举起时，下列说法中正确的是 （ ）A、前臂是省力杠杆，阻力臂变大B、前臂是省力杠杆，阻力臂变小C、前臂是费力杠杆，阻力臂变大D、前臂是费力杠杆，阻力臂变小知识结构滑轮滑轮主要部分是能绕轴转动的轮子F=G活动:用所给的器材将重物运往高处F=G/2定滑轮动滑轮 ：实质是等臂杠杆,可以改变力方向,但不能省力。 ：实质是省力杠杆,可以省力，但要费距离。滑轮组 滑轮组同时具备定滑轮和动滑轮的特点，既可以省力，又能改变力的方向。F=G/2F=G/3滑轮组：既可以省力，又可以改变力的方向F=G/n，S绳=nS物 （n为绕在动滑轮上绳子的股数）由图中滑轮组求出各拉力F与重物G的关系（设动滑轮重不计）
　　　　　　　　　　　　　　　
（１）（２）（３）　（４）　　（５）　　（６）
（１）F= G；　（２） F= G ；　（３） F= G ；
（４）F= G ；（５） F= G；　（６） F= G
绳的起始端与绳子段数n之间有何关系？奇动偶定 如图11.3.5所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为300牛的重物（忽略滑轮组和绳子重及摩擦）
（1）在图甲上画出当动力F=150牛时绳子绕法；
（2）在图乙上画出当动力F=100牛时绳子的绕法。牛刀小试　用一根能承受最大拉力为50牛的绳子绕滑轮组，已知每只动滑轮重10牛，重物G=100N，要求绳端向上拉，并且使滑轮个数尽量少，请在方框中画出你设计的滑轮组。 知识结构拓宽视野轮轴与斜面轮轴和斜面 轮轴实质可看做是一个可以连续转动的杠杆F1·R=F2·rF1F2rR 动力作用在轮上，轮轴是一个省力杠杆，但费距离 动力作用在轴上，轮轴又将起到什么作用？简单机械杠杆一点．两力．两臂平衡条件三种杠杆省力杠杆费力杠杆等臂杠杆滑轮定滑轮滑轮组动滑轮轮轴、斜面本节课你学到了哪些知识？简单机械杠杆一点．两力．两臂平衡条件三种杠杆省力杠杆费力杠杆等臂杠杆滑轮定滑轮滑轮组动滑轮轮轴、斜面再见合作讨论１、绳的起始端与绳子段数n之间有何关系？
２、动滑轮的个数N与绳子段数n之间的关系？
３、定滑轮的个数M与绳子段数n、动滑轮数N及拉力的方向之间的关系又如何？结论
1、由n可知，绳起始端为“奇动偶定”　　　　　　　
2、动滑轮数Ｎ　 Ｎ＝ｎ／２
　　　　　　　Ｎ＝（ｎ－１）／２　　　　　　
3、定滑轮数Ｍ Ｍ＝ｎ－Ｎ（拉力方向向下）
　　　　　　 Ｍ＝ｎ－Ｎ－１（拉力方向向上）胖子和 瘦子
