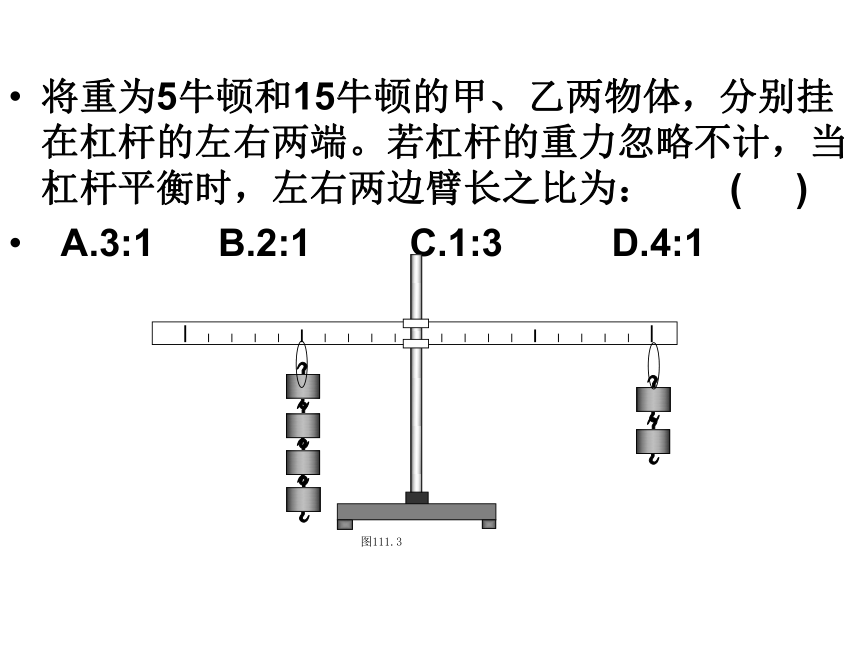

课件23张PPT。《简单机械》复习将重为5牛顿和15牛顿的甲、乙两物体，分别挂在杠杆的左右两端。若杠杆的重力忽略不计，当杠杆平衡时，左右两边臂长之比为： ( )
? A.3:1 B.2:1　??　C.1:3　??　 D.4:1
工人师傅将油桶推上台阶，下列说法正确的是（ ）
A.这不能看作杠杆，因为油桶是圆的；
B.这不能看作杠杆，因为没有支点；
C.这可以看作杠杆，因为满足杠杆的所有条件；
D.这可以看作杠杆，支点就是横截面的圆心。

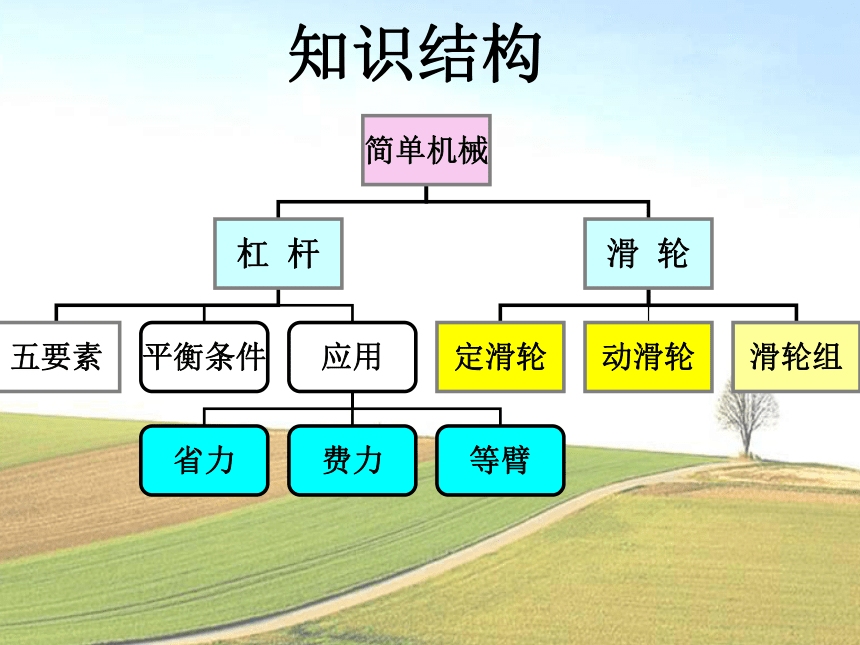

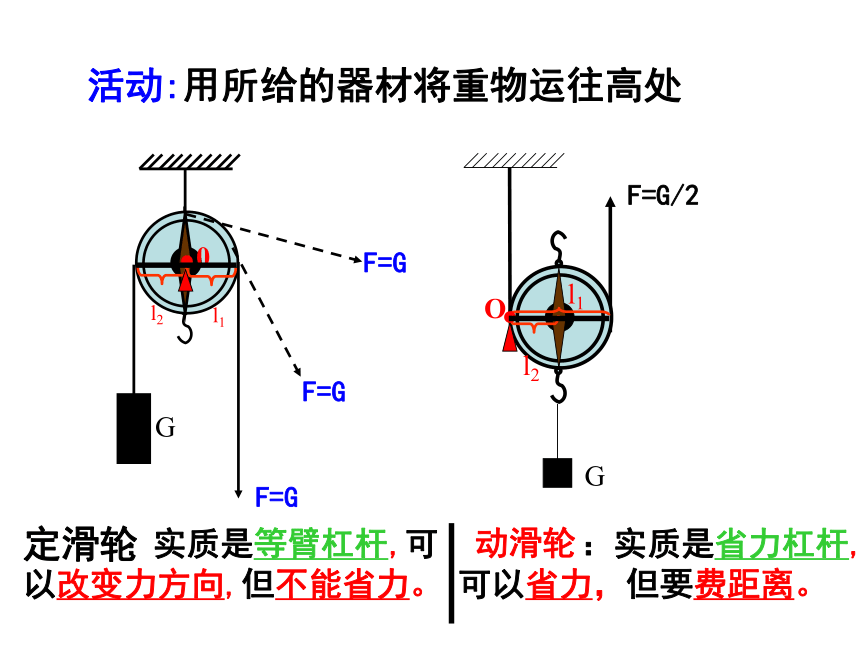

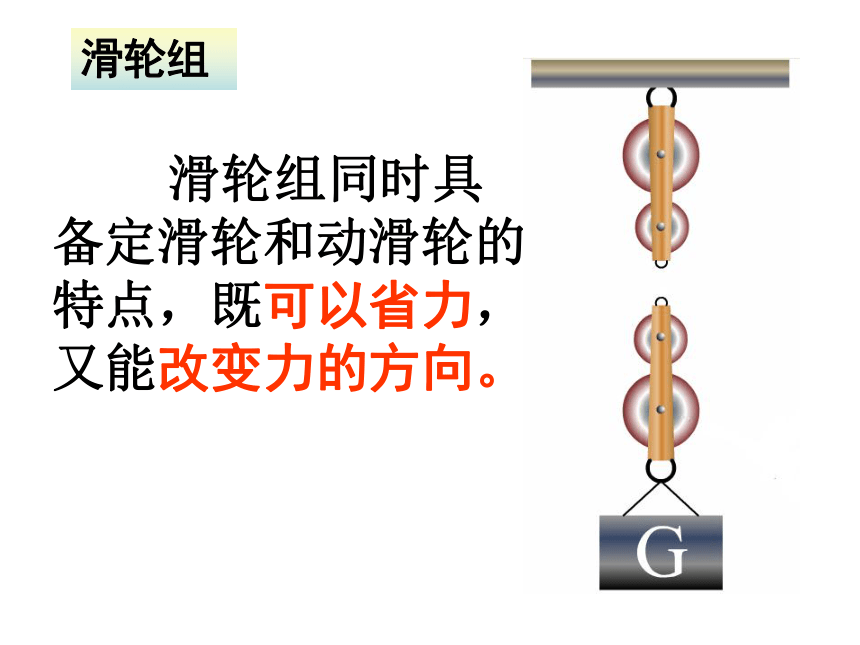

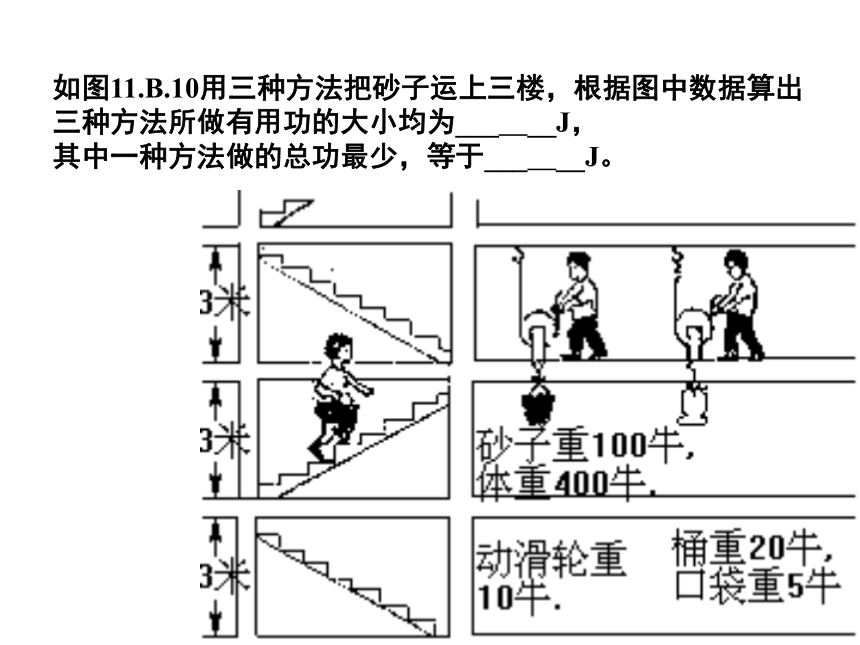

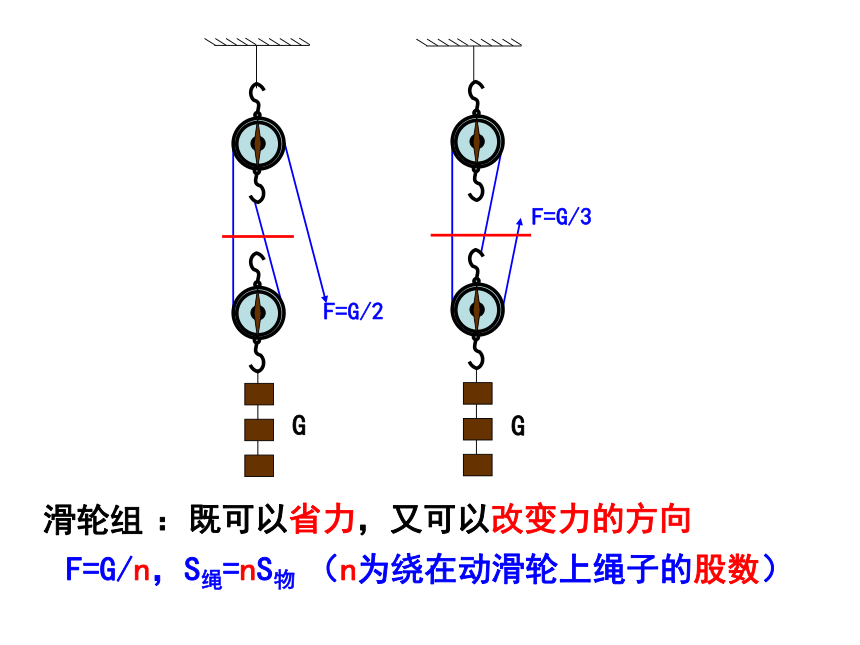

如图11.B.10用三种方法把砂子运上三楼，根据图中数据算出三种方法所做有用功的大小均为___　__J，其中一种方法做的总功最少，等于___　__J。知识结构滑轮滑轮主要部分是能绕轴转动的轮子F=G活动:用所给的器材将重物运往高处F=G/2定滑轮动滑轮 ：实质是等臂杠杆,可以改变力方向,但不能省力。 ：实质是省力杠杆,可以省力，但要费距离。滑轮组 滑轮组同时具备定滑轮和动滑轮的特点，既可以省力，又能改变力的方向。F=G/2F=G/3滑轮组：既可以省力，又可以改变力的方向F=G/n，S绳=nS物 （n为绕在动滑轮上绳子的股数）由图中滑轮组求出各拉力F与重物G的关系（设动滑轮重不计）
　　　　　　　　　　　　　　　
（１）（２）（３）　（４）　　（５）　　（６）
（１）F= G；　（２） F= G ；　（３） F= G ；
（４）F= G ；（５） F= G；　（６） F= G
绳的起始端与绳子段数n之间有何关系？奇动偶定 如图11.3.5所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为300牛的重物（忽略滑轮组和绳子重及摩擦）
（1）在图甲上画出当动力F=150牛时绳子绕法；
（2）在图乙上画出当动力F=100牛时绳子的绕法。牛刀小试　用一根能承受最大拉力为50牛的绳子绕滑轮组，已知每只动滑轮重10牛，重物G=100N，要求绳端向上拉，并且使滑轮个数尽量少，请在方框中画出你设计的滑轮组。 小明同学用一个距离手3m高的定滑轮拉住重100N的物体，8s内从滑轮正下方沿水平方向移动4m，如图所示，若不计绳重和摩擦，他所做的功和功率分别是( )
A．200J，25W　
B．300J，37.5W
C．400J，50W　　
D．500J，62.5WA动滑轮下面挂一个20千克的物体A挂物体的钩子承受_______牛的力,挂绳子的钩承受_________牛的力(动滑轮重不计).
F=____N，当重物上升1m那么
F端上升____m，
如果动滑轮的重为20N
那么F此时的拉力为_____N，
当重物上升1m那么F端又上升
_____m。196989821082如图所示，不计动滑轮的质量及转动摩擦，当竖直向上的F=10N时，恰能使重物G匀速上升，则重物G= N，绳固定端拉力为 N，重物上升10cm，力F向上移动 cm。 555重为100N的物体A在水平拉力F的　
作用下，沿水平面以0.4m／s的速度作匀速直线运动，弹簧测力计的示数为5N。不计滑轮、绳子、弹簧测力计的重力，忽略绳子与滑轮间的摩擦。则 ( )
A.物体A受到水平面的摩擦力为5N
B.拉力F的功率为4W
C.若物体A匀速运动2s，拉力F做功为4J 物体A通过动滑轮在水平拉力F的作用下沿水平面以2米/秒的速度匀速运动，此时弹簧秤B的读数为8牛顿，如果动滑轮，绳子，弹簧秤的重力和摩擦均不考虑，那么物体A与水平面的摩擦力以及2秒内F所做的功分别为：
A.　8牛顿，32焦耳　B.16牛顿，32焦耳　
C.　8牛顿，64焦耳 D.16牛顿，64焦耳。如图3是在水平面上移动重物的装置，若物重为600N，在阻力为重力的0.2倍时，匀速移动物体，使其以2m／s的速度前进，经过5s钟，（滑轮内部摩擦及滑轮重不计）试求：　
（1）拉力F的大小。
（2）拉力F所作的功。知识结构再见合作讨论１、绳的起始端与绳子段数n之间有何关系？
２、动滑轮的个数N与绳子段数n之间的关系？
３、定滑轮的个数M与绳子段数n、动滑轮数N及拉力的方向之间的关系又如何？结论
1、由n可知，绳起始端为“奇动偶定”　　　　　　　
2、动滑轮数Ｎ　 Ｎ＝ｎ／２
　　　　　　　Ｎ＝（ｎ－１）／２　　　　　　
3、定滑轮数Ｍ Ｍ＝ｎ－Ｎ（拉力方向向下）
　　　　　　 Ｍ＝ｎ－Ｎ－１（拉力方向向上）胖子和 瘦子
