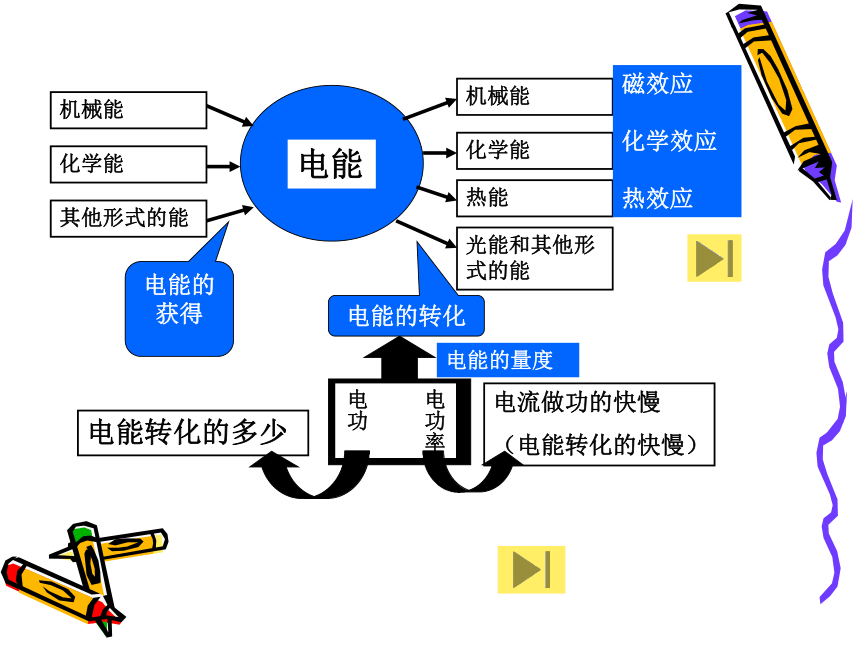

课件20张PPT。第四章 电能 复习电能机械能化学能其他形式的能机械能化学能热能光能和其他形式的能电功率
电功电能转化的多少电流做功的快慢
（电能转化的快慢）电能的获得电能的转化电能的量度磁效应
化学效应

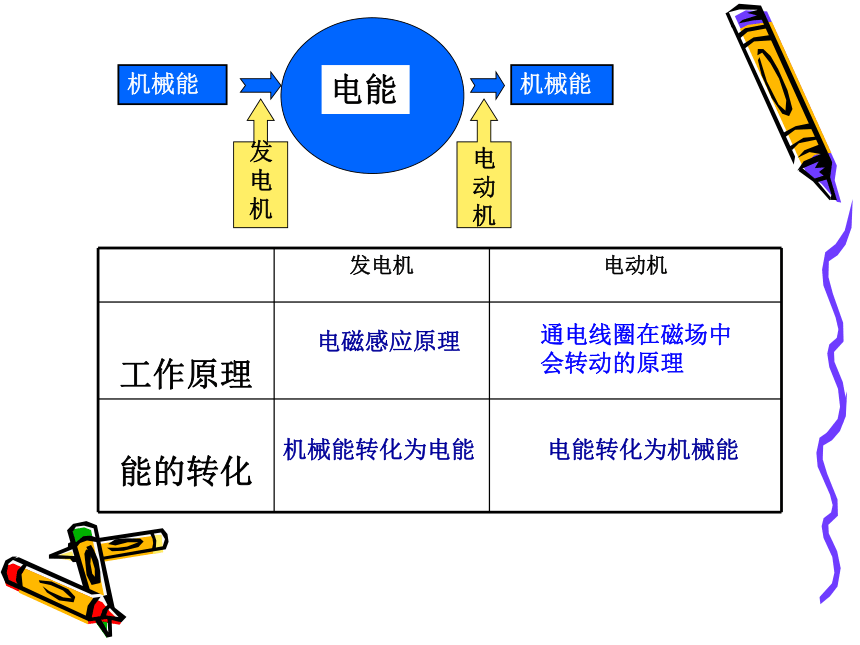

热效应机械能电能机械能发电机电动机电磁感应原理通电线圈在磁场中
会转动的原理机械能转化为电能电能转化为机械能

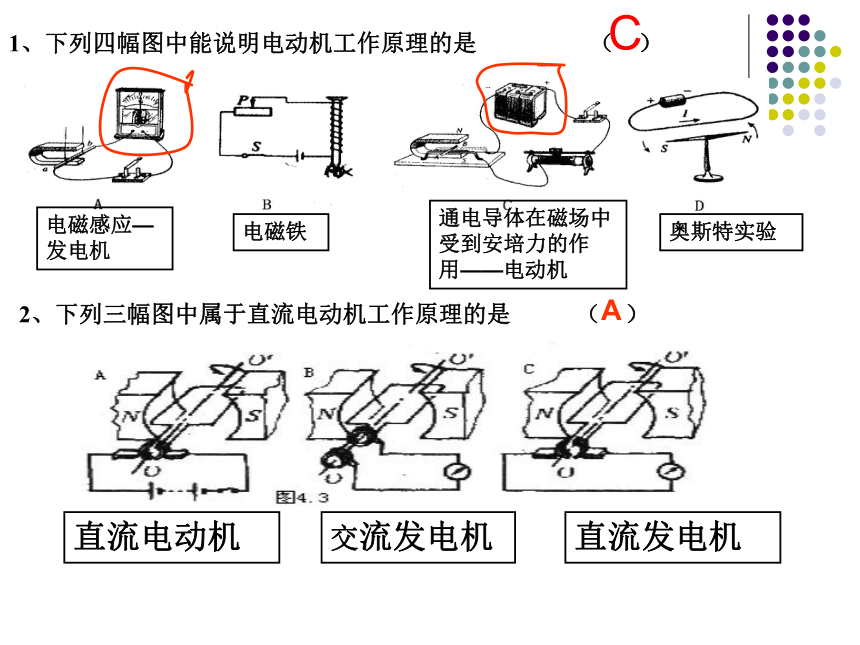

1、下列四幅图中能说明电动机工作原理的是 （ ）
C电磁感应—发电机电磁铁通电导体在磁场中受到安培力的作用——电动机奥斯特实验2、下列三幅图中属于直流电动机工作原理的是 （ ）

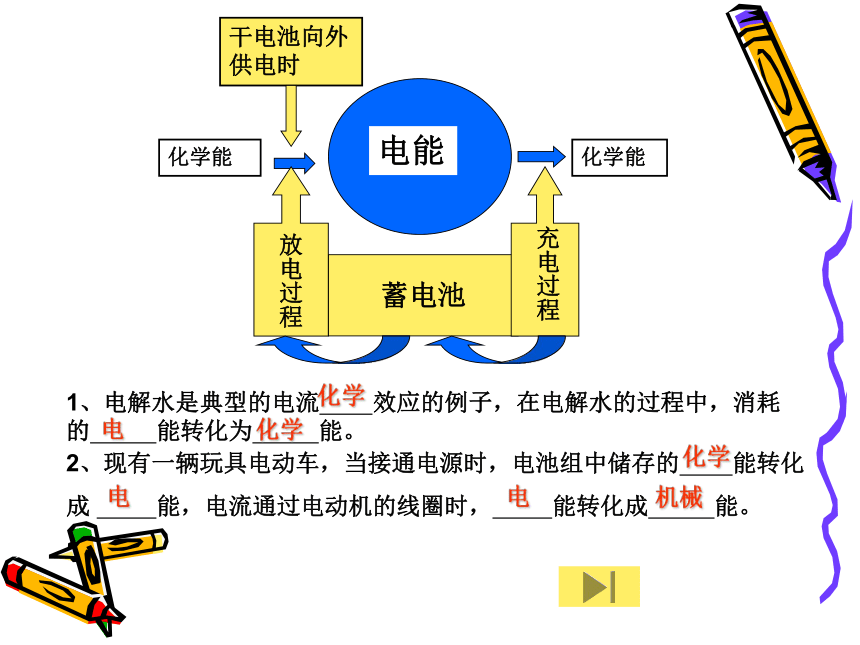

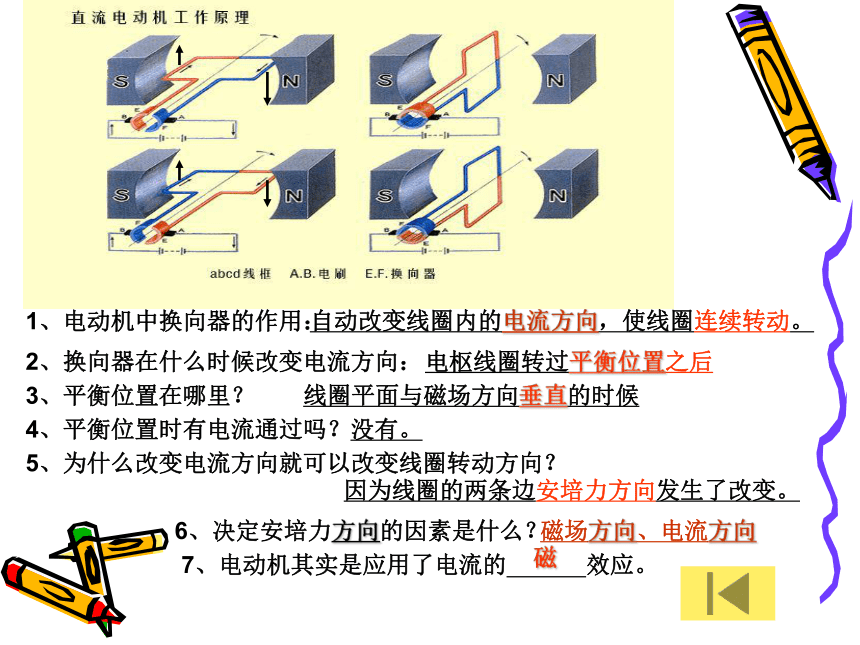

A直流电动机交流发电机直流发电机定子（磁体）转子（线圈）换向器电刷1、电动机中换向器的作用：自动改变线圈内的电流方向，使线圈连续转动。2、换向器在什么时候改变电流方向：电枢线圈转过平衡位置之后3、平衡位置在哪里？线圈平面与磁场方向垂直的时候5、为什么改变电流方向就可以改变线圈转动方向？因为线圈的两条边安培力方向发生了改变。6、决定安培力方向的因素是什么？磁场方向、电流方向4、平衡位置时有电流通过吗？没有。直流电动机的结构7、电动机其实是应用了电流的 效应。磁电能化学能化学能蓄电池充电过程放电过程干电池向外供电时1、电解水是典型的电流 效应的例子，在电解水的过程中，消耗 的 能转化为 能。化学化学电2、现有一辆玩具电动车，当接通电源时，电池组中储存的 能转化

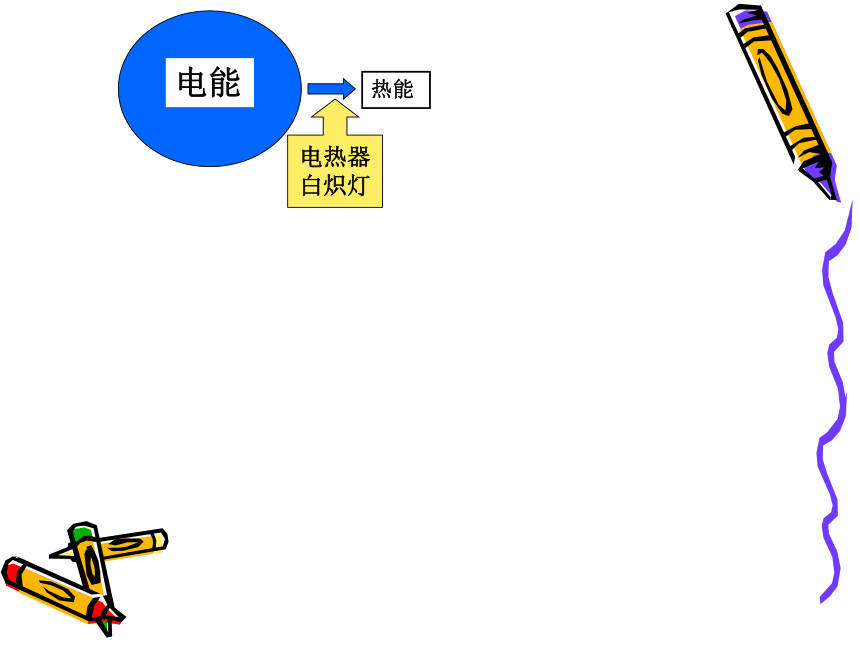

成 能，电流通过电动机的线圈时， 能转化成 能。化学电电机械电能热能电热器
白炽灯电热器是利用电流的__________效应工作的。下列家用电器中，属于电热器的是（ ）A. 电饭煲 B. 电风扇 C. 电话机 D. 洗衣机
2、如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是（ ）
A、电烙铁最多 B、电视机最多 C、电风扇最多 D、一样多
3、一个标有“220V 1.1kw”的电水壶，在额定电压下工作。求：
⑴电水壶正常工作时通过它的电流强度；
⑵电水壶的电阻；

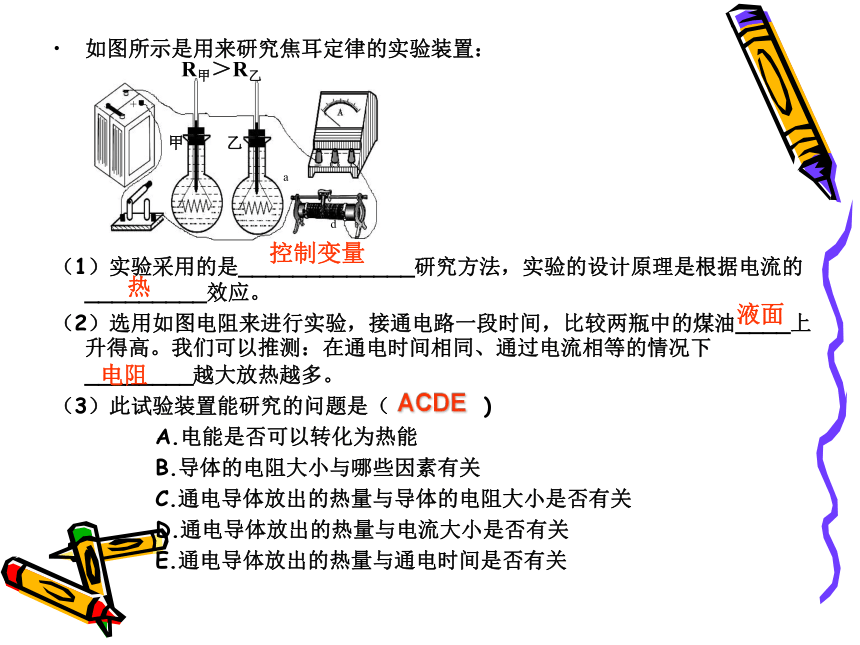

⑶通电10分钟，电水壶产生的热量。 热AA如图所示是用来研究焦耳定律的实验装置：
（1）实验采用的是_____________研究方法，实验的设计原理是根据电流的_________效应。
（2）选用如图电阻来进行实验，接通电路一段时间，比较两瓶中的煤油____上升得高。我们可以推测：在通电时间相同、通过电流相等的情况下________越大放热越多。
（3）此试验装置能研究的问题是（ )
A.电能是否可以转化为热能
B.导体的电阻大小与哪些因素有关
C.通电导体放出的热量与导体的电阻大小是否有关
D.通电导体放出的热量与电流大小是否有关
E.通电导体放出的热量与通电时间是否有关

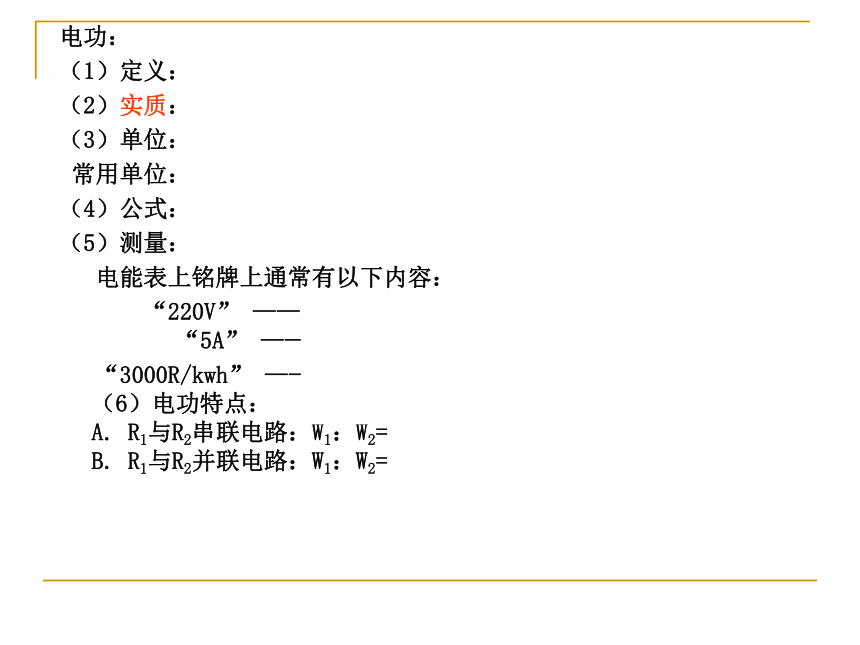

-R甲＞R乙热控制变量液面电阻ACDE电功：
（1）定义：电流所做的功叫电功，用符号“W”表示
（2）实质：电流做功的过程实质是电能转化为其它形式的能的过程。
（3）单位：国际单位：焦耳（焦）（J）
常用单位：千瓦时（kwh），生活中也用“度”来表示。
（4）公式：定义式：W=UIt=Pt? ??
（5）测量：用电能表测量。
电能表上铭牌上通常有以下内容：
“220V” ——表示电能表的额定电压是220伏 “5A” ——表示这只电能表额定电流是5安.
“3000R/kwh” ——表示每消耗1度电，电能表的转盘就转过3000转。 （6）电功特点： A. R1与R2串联电路：W1：W2= R1：R2 B. R1与R2并联电路：W1：W2= R2：R1 电功率：
（1） 定义：电流在单位时间内所做的功叫电功率。? ???
意义：它是表示电流做功快慢的物理量。
（2） 单位：国际单位：瓦特（瓦）（W）? ?常用的单位：千瓦（kW）
（3） 公式：P=W/t=UI??
（4） 测量：伏安法（电压表和电流表）??
也可以用:电能表和秒表测量
（5）灯的亮暗:决定于它的实际功率。
（6）电功率特点： A. R1与R2串联电路：P1: P2= R1：R2 B. R1与R2并联电路：P1：P2= R2：R1公式回忆：
1、在纯电阻电路中：（欧姆定律适用）
计算电功：W=Q
计算功率：W＝Pt=UIt =I2Rt =UI=I2R2、在非纯电阻电路中：W>Q ：（欧姆定律不适用）
计算电功：W＝UIt ，计算电热：Q =I2Rt 计算功率：=UI1、电流通过导体所做的功取决于 （ ）
Ａ．通过导体的电流
Ｂ．通过导体的电流和导体两端的电压
Ｃ．通过导体的电流、导体两端的电压及通电时间
Ｄ．通过导体的电流、导体两端的电压及导体的电阻
2、关于电功率，下列说法错误的是（ ）
A、电流做功越多，功率越大 B、电流做相同的功，用的时间越长，功率越大 C、电流做功的时间越短，功率越大 D、相同的时间内，做功越多，功率越大
3、一台电风扇的电功率是150W，表明使用这台电风扇时（ ）
A．电流做功150J B．每秒钟电流做功150W
C．每秒钟消耗的电能是150J D．每小时消耗的电能是150W
4、一间教室里有四盏标有“220 V ，100 W”字样的电灯，问：
（1） 220 V， 100 W表示的意义是什么？
（2）每盏灯泡正常发光时，通过的电流是多少?灯丝的电阻是多大？
（3）如果每天开灯3 h，问一个月消耗电能多少度？（按30天计算） 。CABCC1.手机、数码相机等常用充电电池作为电源，某手机电池的铭牌中有“3.6V 750mA·h”的字样，由此可知该电池的电压是 V，它充足电后储存的电能是 J.
2、一只家用电能表标着3000r／kW·h，这表示 。现在室内只接了一只灯泡，测出转盘在3 min内转了15r，利用这些数据，算出灯泡在这段时间消耗的电能是____ kW·h ＝_______J，灯泡的功率______W。
3、下列各种说法正确的是 （ ）
A. 额定功率大的用电器，电流做的功一定多
B. 白炽灯的实际功率决定灯泡的明亮程度
C. 两盏电灯分别标有“220 V,60 W”和“36 V,60 W”，正常工作时，前者更亮些
D. 标有“220 V，40 W”的电灯接在110 V的电源上，它所消耗的功率是20 W3.69720每消耗l kW·h的电能，电能表的转盘转3000r0.00518000100B3.把标有“6V 3W”和“12V 3W”字样的两个灯泡Ll、L2串联在15V的电源上．下列说法正确的是 ( )
A. 灯Ll正常发光 B．灯L2正常发光
C. 两灯都正常发光 D．两灯都不能正常发光
4、一个“12V 6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W． 1、甲灯标有“220V，100W”，乙灯标有“220V，15W”，当它们都正常发光时（ ）；若将这两个灯泡串联起来接入照明电路，则这两个灯（ ）
2、甲灯标有“220V，25W”，乙灯标有“36V，25W”，当它们都正常发光时（ ）,若将这两个灯泡串联起来接入电路中，则这两个灯（ ）
A．甲灯亮 B．乙灯亮
C．一样亮 D．以上都有可能
CABAB4812如图是一个电热毯示意电路图．R0是电热毯中的电阻丝，R是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关．
（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？
（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值是多大？ 如图所示是额定电压为220V的理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时：
(1)要送热风，选择开关应放在________位置。(填“A”、“B”或“C”)
(2)已知电动机的额定功率是120W。当送冷风时，通电5 min，电流所做的功是多少?
(3)如果电热丝的电阻是550Ω，当送热风时，电路消耗的总功率是多少?A一接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求：
（1）电风扇的输入功率多大？
（2）电风扇每分钟消耗电能多少？
（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？ 如图所示是研究电流做功多少跟什么因素有关的实验装置图。图中砝码被提起越高，表明电流做的功越多，现将质量一定的砝码通过细线挂在定滑轮下面，闭合开关，测得的数据如右表：
(1) 比较实验次数1和2，可以归纳的结论是 。
（2）比较实验次数1和3，可以归纳的结论是 。
（3）通过（1）和（2）可以发现，这里研究物理规律采用的方法在物理学中叫做______法，请举出采用这种方法研究物理规律的一个实例：________。在电流与电压相等时，通电时间越长，电流做功越多。在电流与通电时间相等时，电压越大，电流做功越多。控制变量焦耳定律如图所示是测额定电压为2.5V小灯泡的额定功率的电路图
（1）a是 表，b是 表。
（2）按图连接好器材，测量前开关应 ，滑片P应滑到 点。
（3）如果小灯泡的阻值约为10Ω，电源有两节干电池串联组成，电流表有量程0∽0.6A和0∽3A两档，那么a表量程应选 挡，b表量程选 挡。
（4）闭合开关，发现小灯泡两端电压只有1.8V，滑动变阻器的滑片P向 端移动，才能使电压表示数为 V，此时灯泡实际功率就是额定功率。
（5）要测量的数据是 和 ，计算灯泡的额定功率公式为 。图3如图所示，小灯泡的额定电压为2.5 V，如果开关闭合后，要使小灯泡正常发光，应调节滑动变阻器，使电压表示数为__________V，此时电流表的示数如图2所示（接0-3 A量程），那么小灯泡的额定功率______W；若调节滑片，使电压表示数如图3，电流表示数为0.96 A，那么灯泡的实际功率为___________W，比正常发光时要 。图1 图2 图32.50.81.44暗
