认识简单机械----杠杆（第一课时）

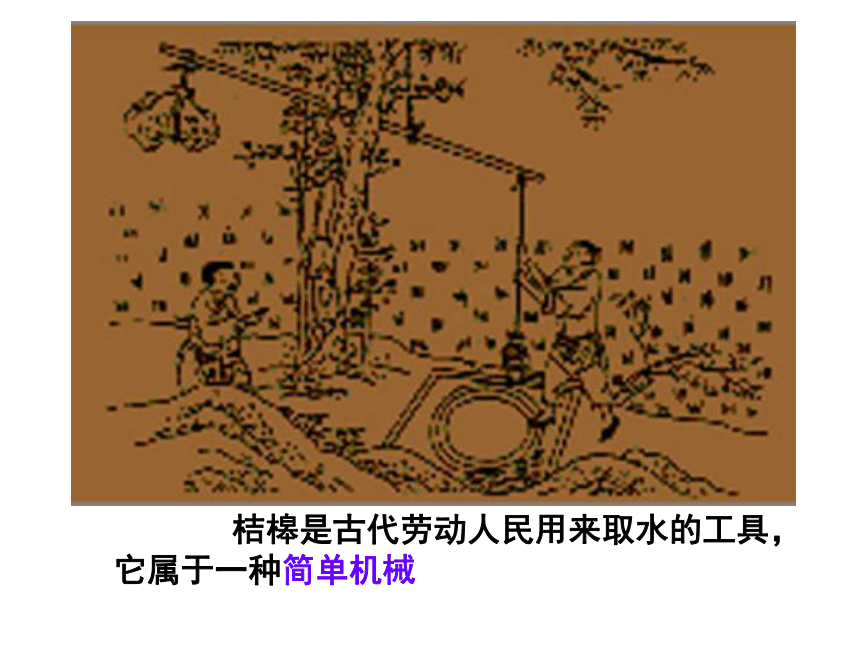

课件28张PPT。认识简单机械第一课时－杠杆 桔槔是古代劳动人民用来取水的工具，

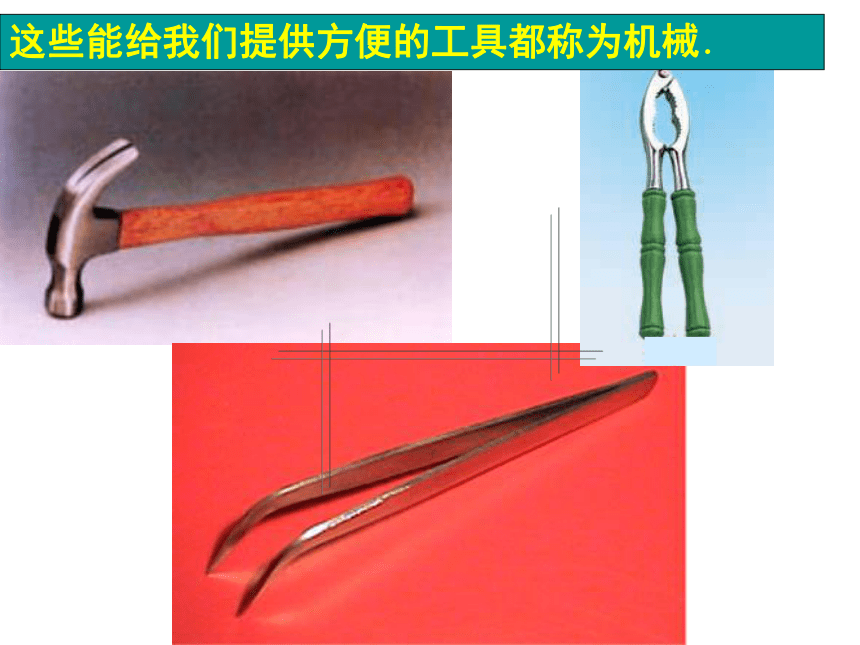

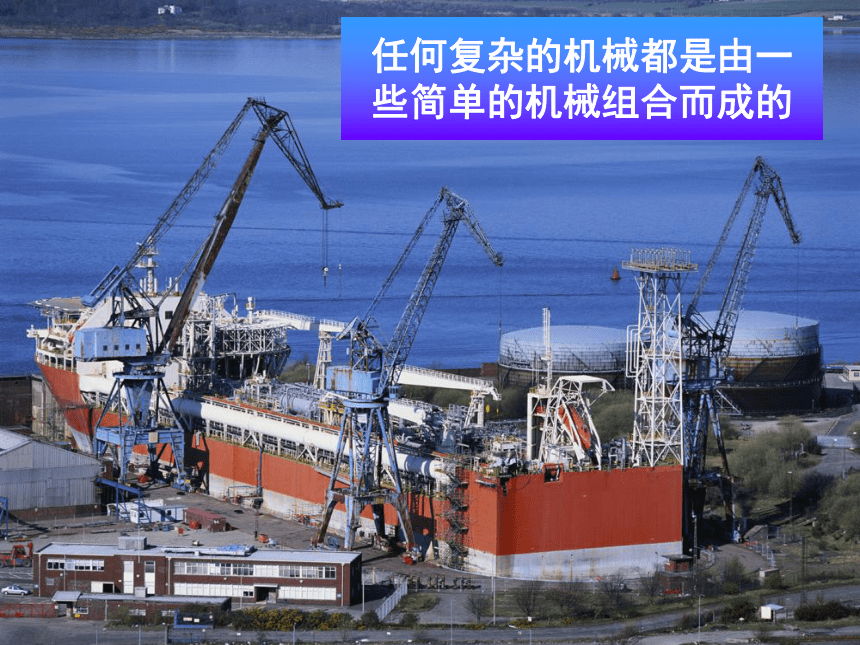

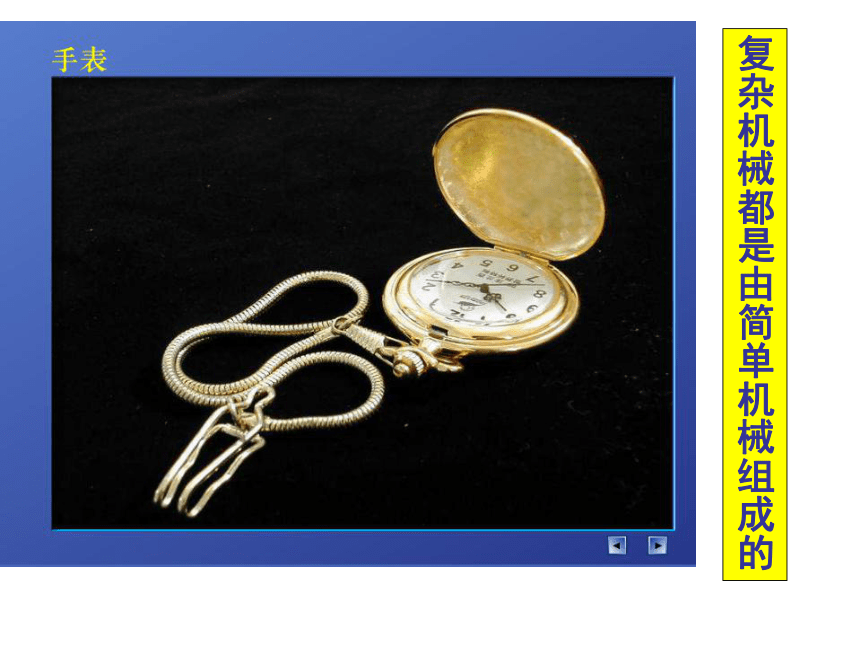

它属于一种简单机械这些能给我们提供方便的工具都称为机械． 复杂机械都是由简单机械组成的任何复杂的机械都是由一

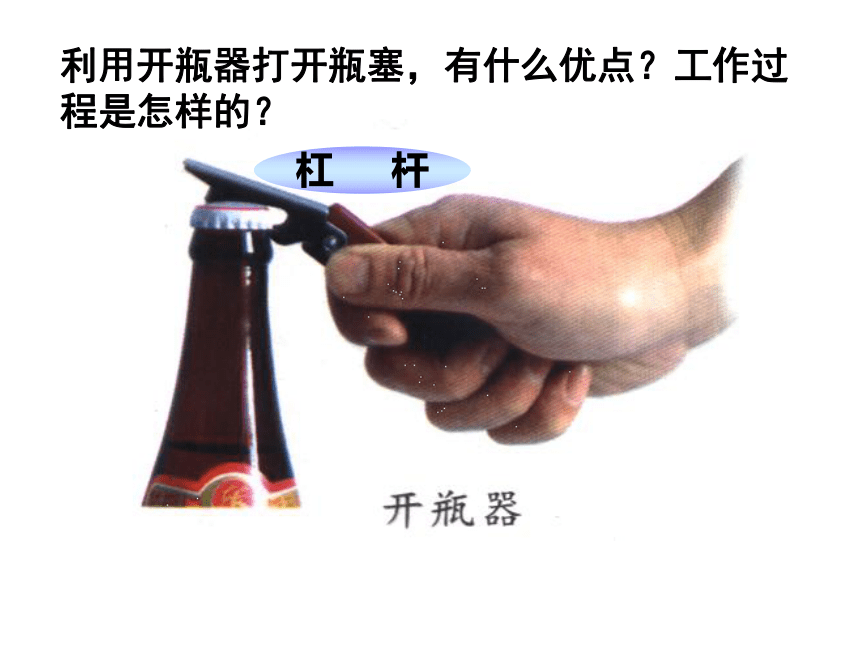

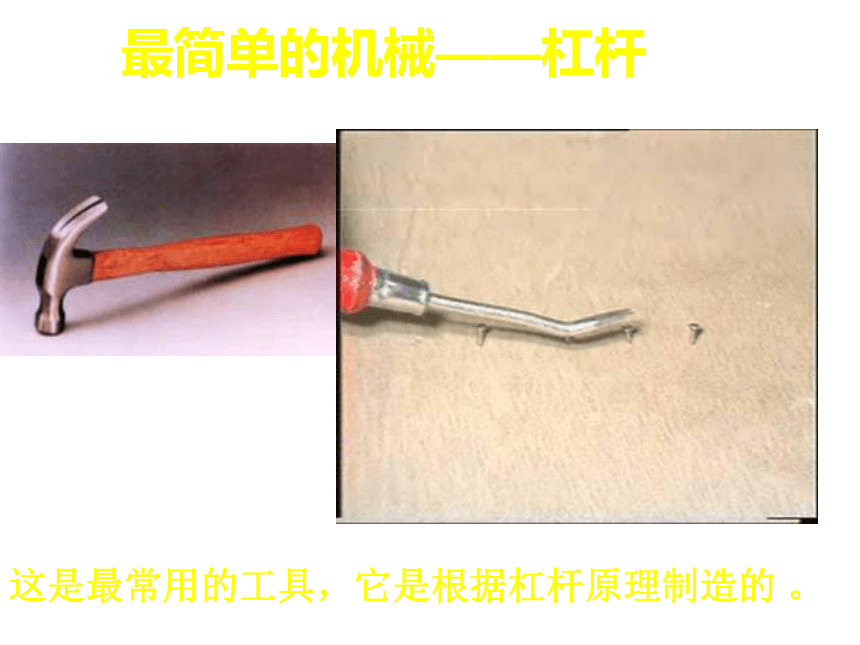

些简单的机械组合而成的最简单的机械——杠杆 这是最常用的工具，它是根据杠杆原理制造的 。中国古代对杠杆也有广泛的使用利用开瓶器打开瓶塞，有什么优点？工作过

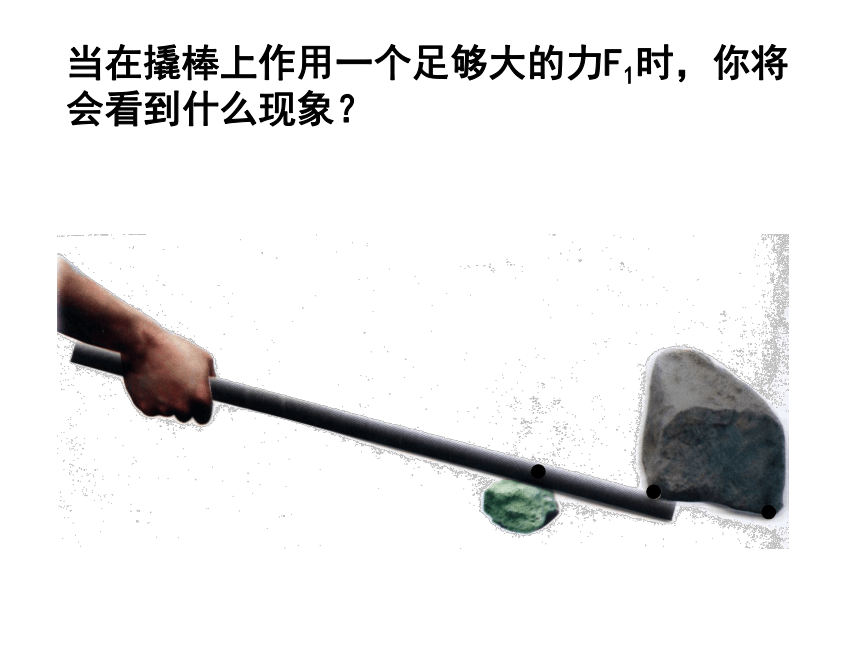

程是怎样的？杠 杆当在撬棒上作用一个足够大的力F1时，你将
会看到什么现象？把撬棒和开瓶器比作一根硬棒，这根硬棒在下
图事例中，工作时有什么共同的特征？①都是硬棒．（软的不行，直的弯的都可以）
②工作过程中都在转动，转动过程中有一点是不动的．
③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．一、杠 杆1、概念：一根硬棒，如果在力的作用下能绕固
定点转动，这根硬棒就叫杠杆。支点——使杠杆绕着转动的固定点（O）动力——使杠杆转动的力（F1）阻力——阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的距离（L1）阻力臂：从支点到阻力作用线的距离（L2）2、请你从下列实物中抽象出杠杆模型（画出
杠杆的五要素）力臂是“点”（支点）到“直线”（力的作用线）
的距离力臂的画法：①找出支点；
②根据力的作用效果画出动力和阻力的图示；
③利用几何作图原理，作出“点”到“直线”的距离。3、确定动力臂和阻力臂 生产、生活中还有那些方面利用了
杠杆的原理？想一想有关力臂的问题？2 杠杆是否都是直的？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变支点力的作用线的垂直想一想 ：
手垂直下垂拿着几本书，左手掌
贴着右上臂前部，将右下臂抬起，你
的左手感到右上臂的肌肉有什么变化
？为什么？4、认识人体上的杠杆今天你学到了什么？1、杠杆：
在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：同 学 们,
