电压、电压表及其使用

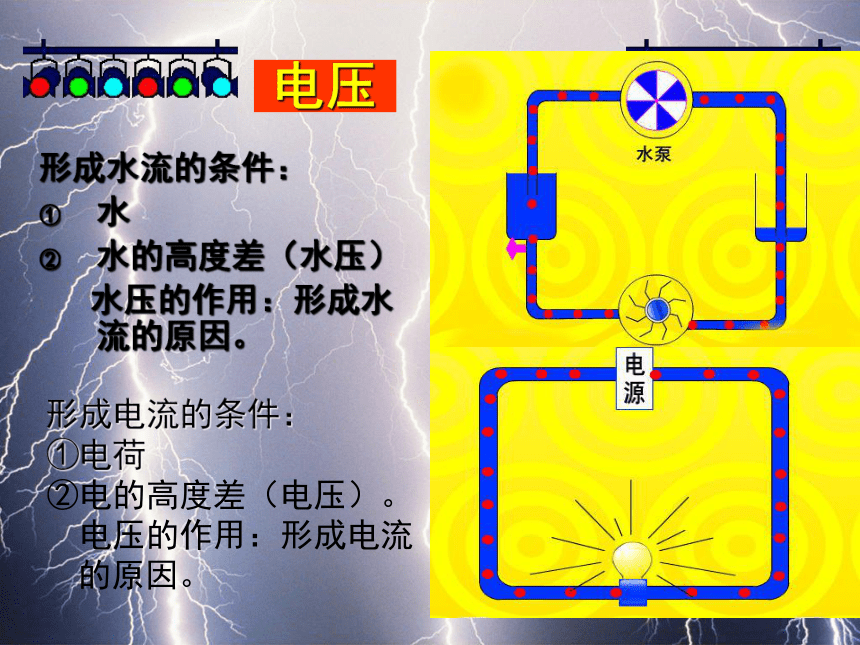

课件19张PPT。电压、电压表及其使用电压形成水流的条件：
水
水的高度差（水压）
水压的作用：形成水流的原因。形成电流的条件：
电荷
电的高度差（电压）。
电压的作用：形成电流的原因。电压电压的单位是伏特，简称“伏”，符号为“V” 伏特（1745-1827）意大利物理学家。他在电学方面做出了重要贡献。
1800年3月20日他发明了伏达电堆，这是历史上的神奇发明之一。
伏打电堆的发明，为人们获得稳定的持续的电流提供了一个方法，使电学从对静电的研究进入到对动电的研究，对电学的研究具有深远的意义。
后人为纪念这位物理学家，把电压的单位规定为 Volt，音译为伏特。 身边的电压值照明电路：220V蓄电池组串联：6V干电池：1.5V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V几种常见的电压值：
家庭电路：220V
安全电压：不高于36V
动力电压：380V

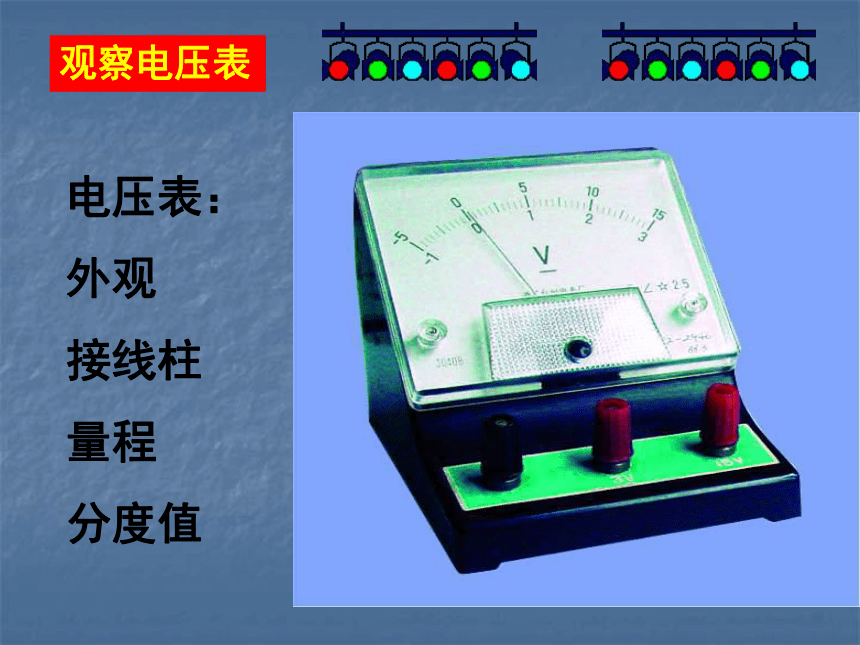

身边的电压值观察电压表电压表：
外观
接线柱
量程
分度值电压表的读数大量程：
量程：0～15V
每一大格：5V
每一小格：0.5V小量程：
量程：0～3V
每一大格: 1V
每一小格：0.1V现在示数：4V现在示数：0.8V正确使用电压表的四点注意事项并联正接线柱 负接线柱两个量程能正确使用电流表、电压表四点对应起来。
想一想用电压表测电池的电压设计电路电压表的正确使用做一做用电压表测电池的电压电池节数电压把电压表的读数记录在表格中仔细分析表格中的数据，从中能得到什么结论？
__________________________________________________________________每节电池电压为1.5V。电池首尾相连
总电压是每节电池之和。探究电流随电压的变化+-L1电流表和电压表读数会有怎样的规律？电流随电压变化的规律通过小灯的电流通过小灯的电压(a)按电路图__________________(b)以一节干电池作为电源，记录____________和__________的读数.(c)改变干电池的节数，分别记录_______________________________(d)仔细分析数据，你发现电流表和电压的读数变化的规律是：
———————————————————————实验步骤是：电流表读数增大，电压表的读数也增大。连接电路电压表电流表电流表和电压表的读数小结：用电器不变的闭合电路中，电池数目越多，
电压越大，电流越大自制水果电池拓展任务谢谢聆听
