测定小灯泡的功率

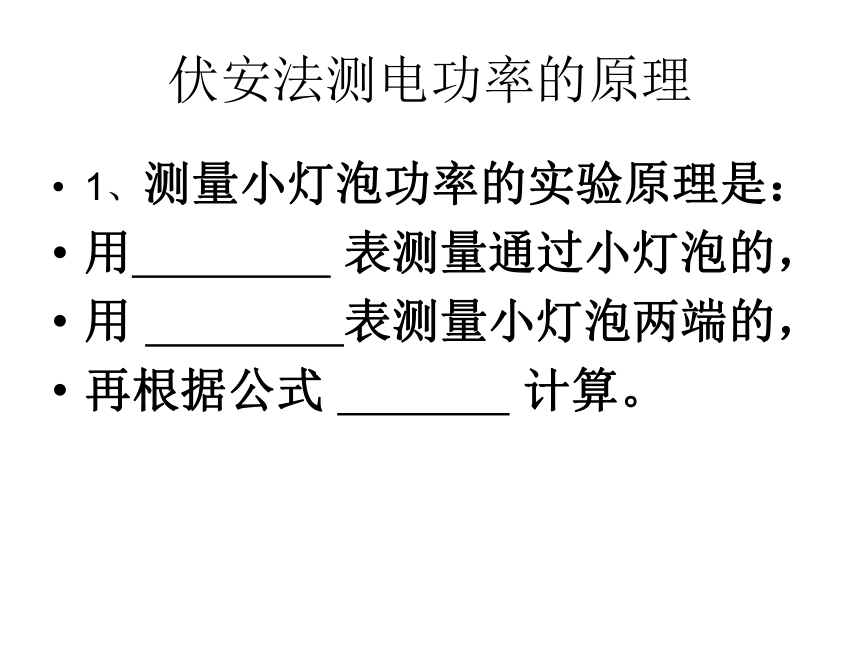

课件16张PPT。电能的利用实验：测定小灯泡的功率伏安法测电功率的原理1、测量小灯泡功率的实验原理是：

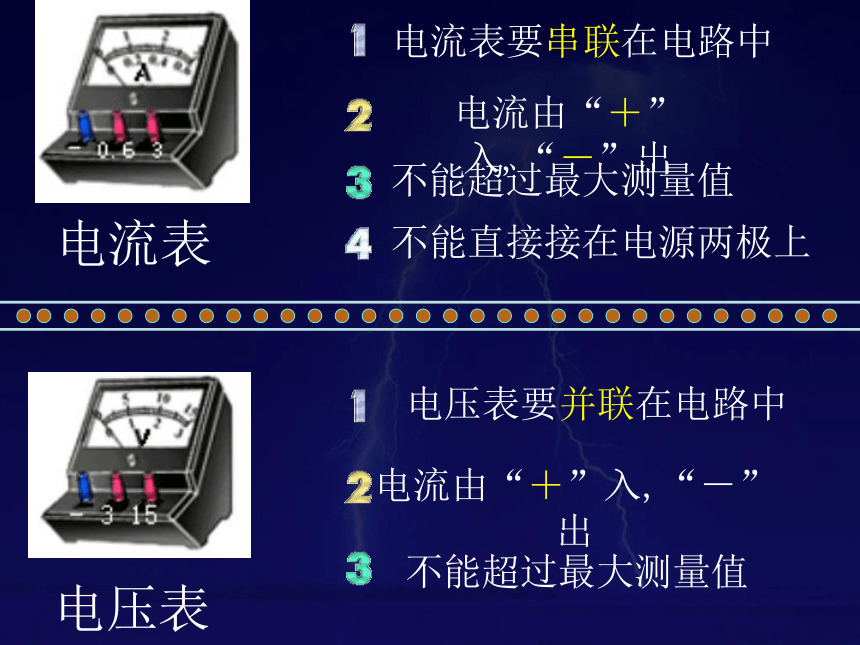

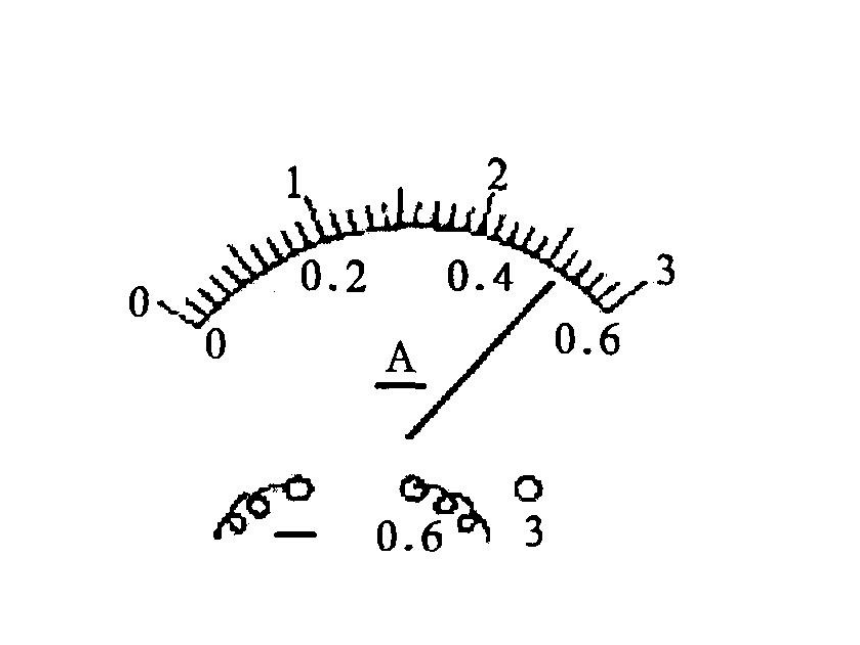

用 表测量通过小灯泡的，
用 表测量小灯泡两端的，

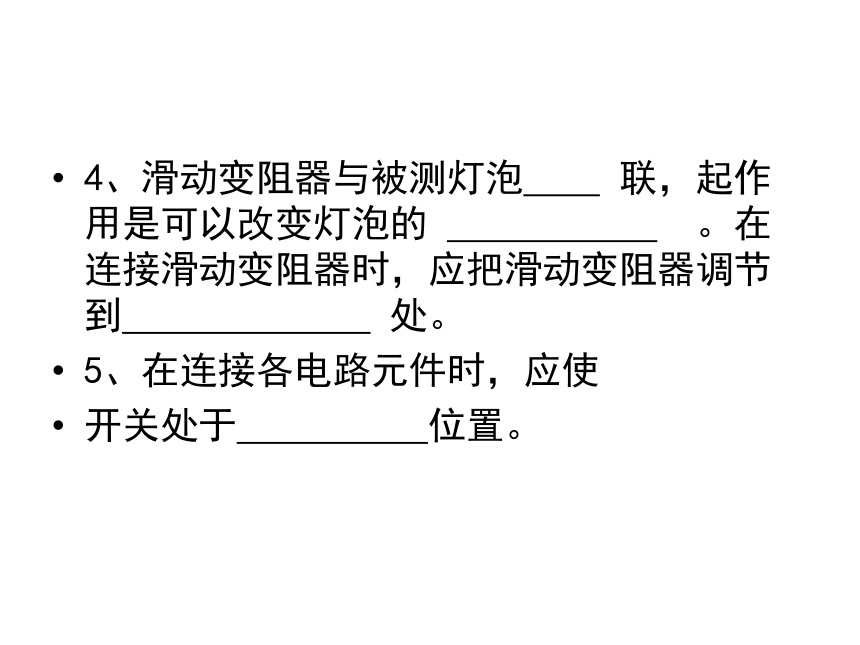

再根据公式 计算。电流表电压表4、滑动变阻器与被测灯泡 联，起作用是可以改变灯泡的 。在连接滑动变阻器时，应把滑动变阻器调节到 处。
5、在连接各电路元件时，应使
开关处于 位置。实验电路图想一想1、与小灯泡串联
2、滑片放在阻值最大处连接电路:实验记录表（1）小灯泡在哪种情况下属于正常发光？
小灯泡两端的电压恰好是额定电压时，小灯泡属于正常发光。此时小灯泡既不发白，也不发红。（2）如果小灯泡两端的电压高于或低于它的额定电压，小灯泡的发光情况分别是怎样的？如果小灯泡两端的电压高于额定电压，小灯泡发光的亮度高于正常发光时的亮度，灯光发白，时间稍长会造成小灯泡烧坏。实际功率高于额定功率。如果小灯泡两端的电压低于额定电压，小灯泡的亮度低于正常发光时的亮度，灯光发红，甚至不发光。实际功率低于额定功率。分析和论证小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡U实=U额时，P实=P额；当小灯泡U实>U额时，P实>P额；当小灯泡U实A．变阻器总电阻太大
B．电压表量程太大
C．电源电压太低
D．灯泡灯丝断开2、在测定小灯泡功率的实验中，电路连接正确后，闭合开关，灯光不发光，电压表有示数，而电流表没有示数，则可能的故障是
A.电压表造成短路
B.电流表造成短路
C.小灯泡的灯丝被烧断
D.滑动变阻器的滑片接触不良。
