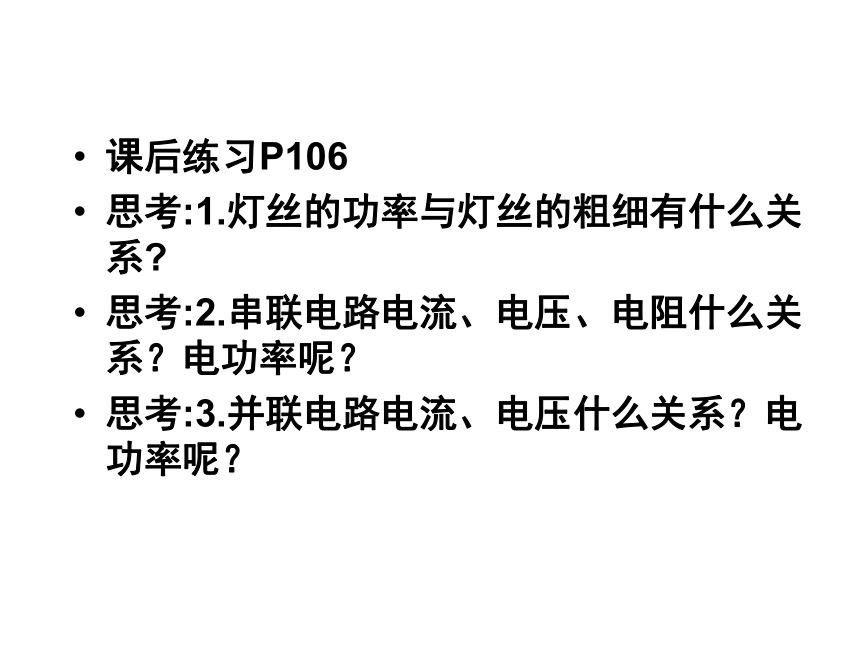

课件28张PPT。第六节电能的利用第四课时 电功及计算课后练习P106
思考:1.灯丝的功率与灯丝的粗细有什么关系?
思考:2.串联电路电流、电压、电阻什么关系?电功率呢?

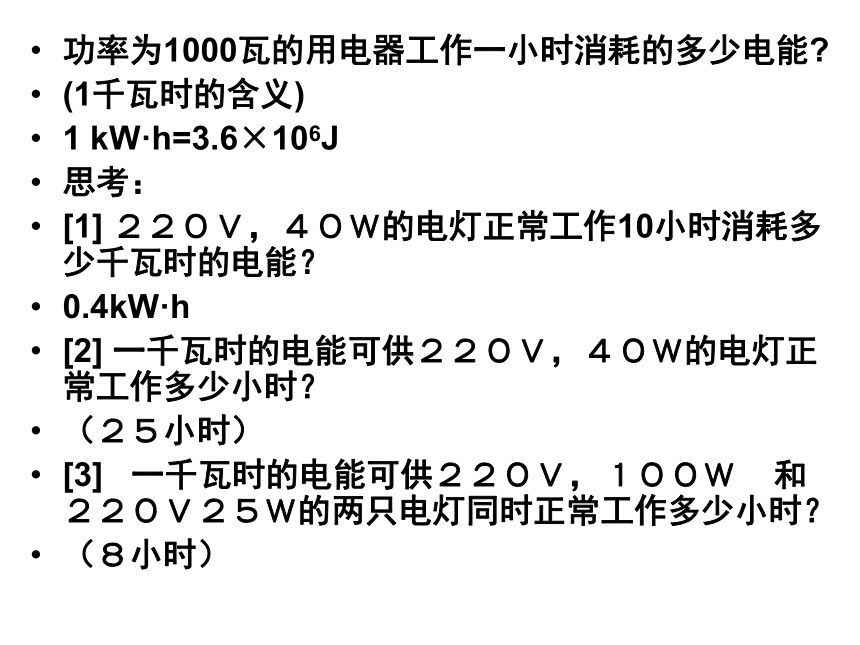

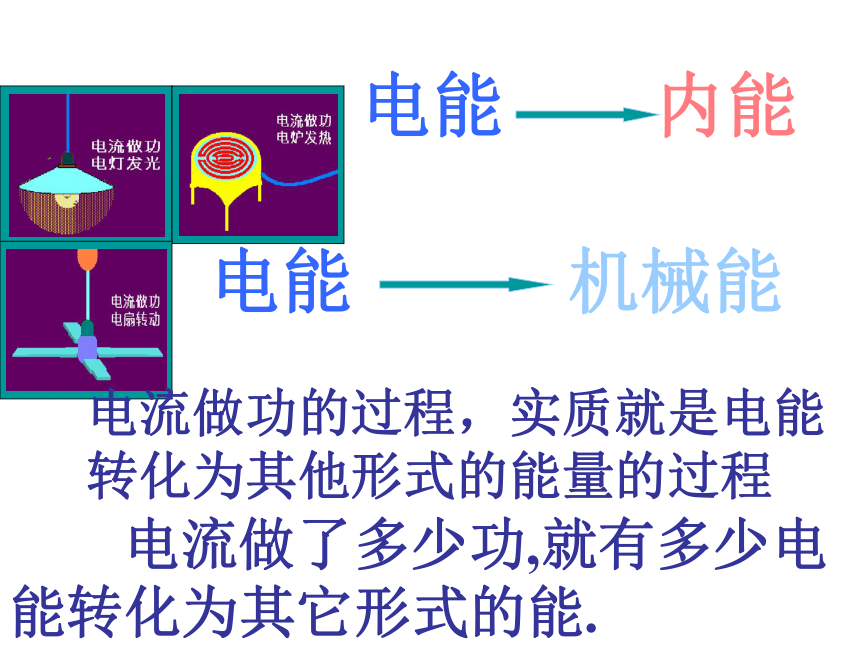

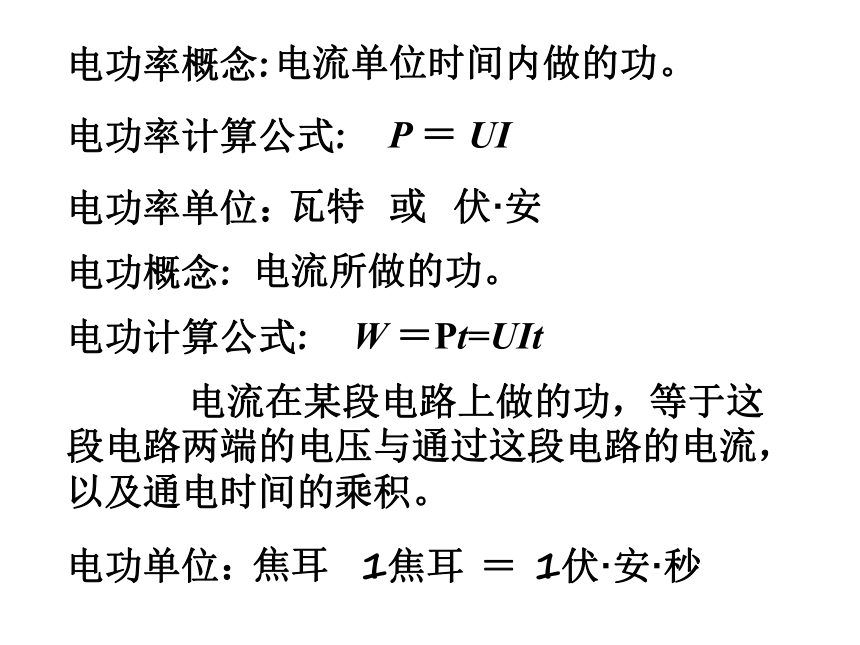

思考:3.并联电路电流、电压什么关系?电功率呢?5.电流做功的实质电能内能电能机械能 电流做了多少功,就有多少电能转化为其它形式的能.电流做功的过程,实质就是电能转化为其他形式的能量的过程电功率计算公式:P = UI 电功率单位: 瓦特或伏·安电功计算公式:W =Pt=UIt 电功率概念:电流单位时间内做的功。电功概念:电流所做的功。 电流在某段电路上做的功,等于这段电路两端的电压与通过这段电路的电流,以及通电时间的乘积。电功单位: 焦耳1焦耳 = 1伏·安·秒功率为1000瓦的用电器工作一小时消耗的多少电能?
(1千瓦时的含义)
1 kW·h=3.6×106J
思考:
[1] 220V,40W的电灯正常工作10小时消耗多少千瓦时的电能?
0.4kW·h
[2] 一千瓦时的电能可供220V,40W的电灯正常工作多少小时?
(25小时)
[3] 一千瓦时的电能可供220V,100W 和220V25W的两只电灯同时正常工作多少小时?

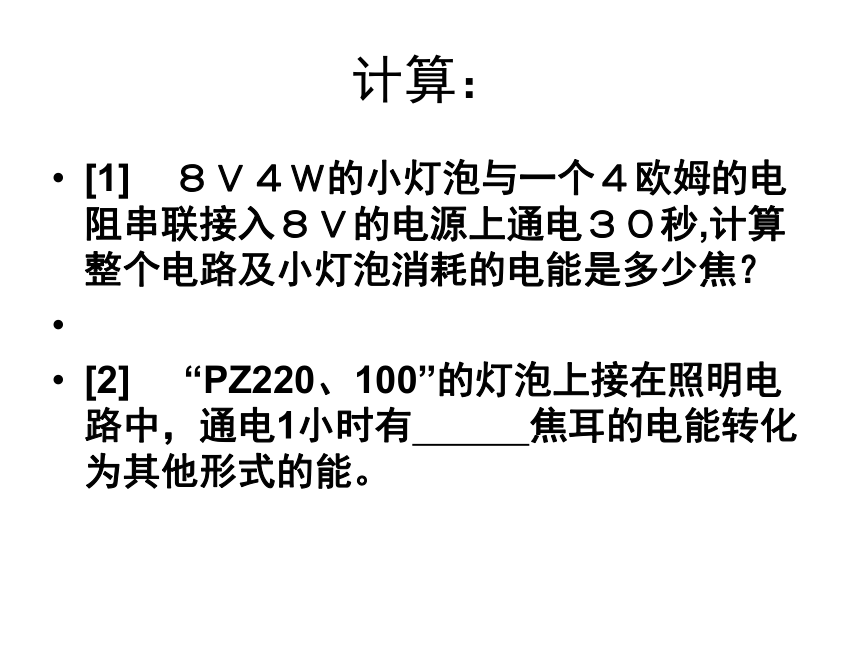

(8小时)计算:[1] 8V4W的小灯泡与一个4欧姆的电阻串联接入8V的电源上通电30秒,计算整个电路及小灯泡消耗的电能是多少焦?

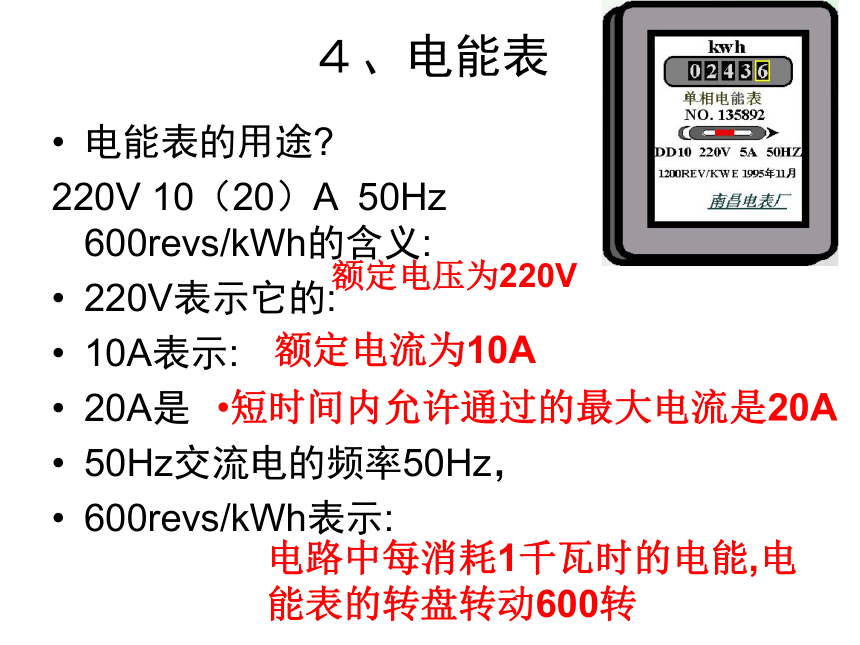

[2] “PZ220、100”的灯泡上接在照明电路中,通电1小时有 焦耳的电能转化为其他形式的能。4、电能表电能表的用途?
220V 10(20)A 50Hz 600revs/kWh的含义:
220V表示它的:
10A表示:
20A是
50Hz交流电的频率50Hz,

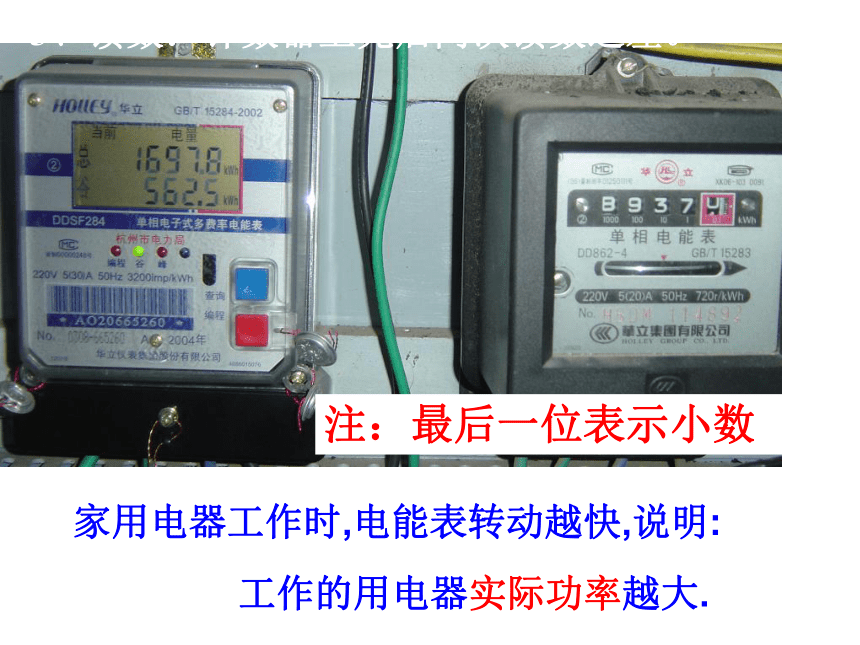

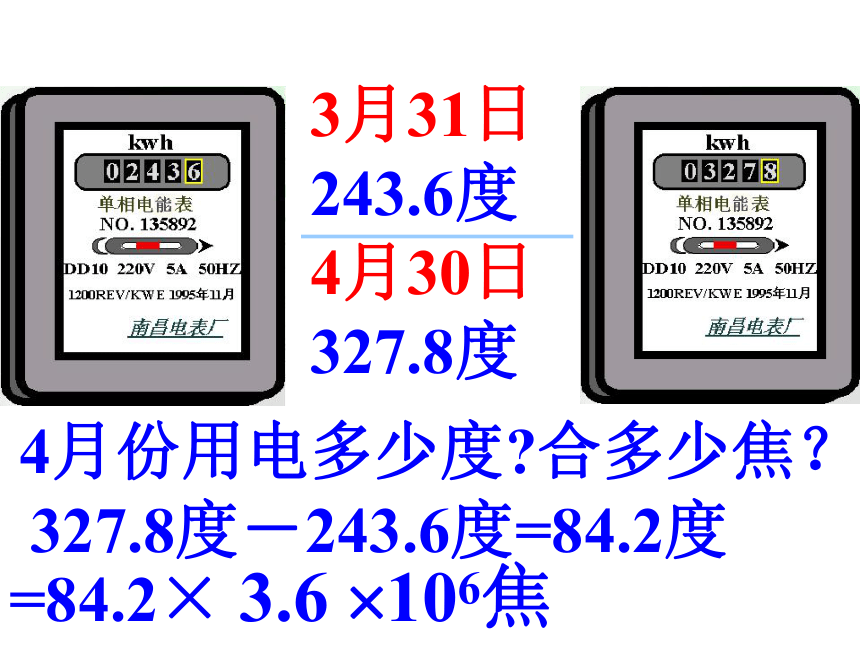

600revs/kWh表示:额定电压为220V额定电流为10A短时间内允许通过的最大电流是20A电路中每消耗1千瓦时的电能,电能表的转盘转动600转3、读数:计数器上先后两次读数之差。注:最后一位表示小数家用电器工作时,电能表转动越快,说明:工作的用电器实际功率越大.3月31日243.6度4月30日327.8度4月份用电多少度?合多少焦?327.8度-243.6度=84.2度4.电功的测量---电能表=84.2× 3.6 ?106焦例3:电路中的千瓦时计标有3000R/kwh的
字样,
1)说明这字样的意义?
2)电路中单独接入一电炉时,2分钟内千瓦
时计转盘转50圈,这个电炉的电功率多大?
3)1千瓦时电可供这个电炉正常工作多少小
时?用电器每消耗1千瓦时的电能,电能表上的转盘转过3000转.例4: 如图甲所示,是小玲家中使用的电能表,图乙是她对自己家的用电器使用情况的记录表。(1)通过计算说明表中所列的用电器能否同时使用?(2)如果按小玲调查的用电器使用情况,她家一个月(按30天计)共消耗电能多少KW·h? [2]完成下表例5:有一只“220V、10(20)A”字样的电能表接入电路中,求电路中用电器正常工作时达到的功率为多少?短时间内用电器功率可达多少千瓦?
思考:如果我们将所有家用电器的额定功率累加起会超过上面数据,为什么电能表没有损坏?答 。
有一只“220V 10(20)A”的电能表,最大允许电流为10安,按规定最多可接“220V 40W”的电灯几盏?家中所有用电器不可能同时使用.例6: 一天,小明注意到家中灯泡比平常亮,猜测可能是电压超过了220伏,为了证实他的猜测,他做了如下实验:关闭家中其他用电器,只开一盏“220V 100W”电灯,观察到家中标有“3000r/kWh”字样的电能表在20min内转盘转过了121转。
(1)这盏灯的电阻多大?
(2)在20min时间内这盏灯消耗的电能是多少?
(3)小明家此时的实际电压是多少?
(4)为使这盏灯正常发光,应串联一个多大的电阻?课堂小结 1、什么是电功?电功的单位是什么?电功的常用单位是什么?
2、1千瓦时的意义是什么?
3、电能表的作用是什么?一只电能表上标有3000r/kWh的意义是什么?1、 有一天,小明为了测量家里电风扇的电功率,他关掉家中其他所有的电器,当电风扇开始转动时,计算电流表转盘转过的圈数,发现,在电风扇工作10分钟时,电能表转了6圈。其电能表的参数为“220V 3(6)A 50Hz 360r/kWh ”。请问小明家里电风扇的电功率是多少?解:W === 0.0167kW·h= 60000 JP === 100 W2. 某学校现有30间教室,每间教室装了40W的日光灯9盏,其它用电器很少,可以忽略。
?? (1)如果全校教室所有的灯同时正常正作,求总电流大小;
?? (2)如果每盏灯每天少工作40min,则全校每天可节约电能多少KW·h?解:P = 30×9×40W = 1.08×104 W∵P = UI ∴ I === 49.1AW = Pt = 1.08×104W ×0.67h = 7.2kW·h3.一只标有“PZ220 40”和一只标有“PZ220 100”的灯泡,若:(l)把它们并联在220V的电源上,问哪盏灯亮些?(2)把它们串联在220V的电源上,哪盏灯亮些? 灯泡的亮暗程度取决于实际功率的大小,计算灯泡的实际功率。 (1)当两只灯泡并联在220V的电源上时, ∵U实 = U额∴P实 = P额灯泡的额定功率大的灯泡较亮。 (2)当两只灯泡串联在220V的电源线上时,根据串联电路的特点,电阻大的实际功率大。 所以,“220 40W”的灯泡较亮。P = I2R7.现有两个小灯泡,上面分别标有“6V,1.2W”和“12V,6W”字样,如果把这两个灯泡串联起来(设灯泡灯丝电阻保持不变),为了使其中一个灯泡持续正常发光,那么加在串联电路两端的电压是( ) A.9.4V B.10.8V C.18V D.27V 电功率的计算方法
P=UIP=I2R电功的计算方法W=PtW=UItW=I2Rt三、灵活选用计算公式(1)已知电功,求电功率。(2)并联电路,求电功率。P =UI或(3)串联电路,求电功率。P =UI或P =I2R(4)同一电阻,求电功率。P =I2R或(5)同一电源,求电功率。P =UI或4、由用电器的铭牌求解(1)求正常工作电流:(2)求用电器电阻:(3)求实际功率: 若加在用电器两端的电压为额定电压,则用电器正常工作,有U实 = U额,I实 = I额,P实 = P额; 若加在用电器两端的电压不为额定电压,它的功率不等于额定电功率。但我们可以认为它的阻值是不变的。若给出实际电流,则P实 =I实2R若给出实际电压,则 在解电功率的综合计算题时,往往有几个物理过程,对于每一个物理过程都要画出电路图,并在图中标出已知物理量的符号和量值,建立起直观的物理图景有利于我们分析问题。 通过观察电路图,如果已知同一电阻上的电阻值、电流、电压、电功率四个量中的两个,就能应用公式求出另外两个量。 5、解题重视画图6、串并联电路总功率 串、并联总电功率与各串、并联用电器
电功率的关系是:P总 = P1 + P2 +······练 习1、某次雷电的电流约 2万安,电压约 1亿伏,放电时间约 0.001秒,这次雷电的电功率约多少千瓦,电流所做的功约多少千瓦时? 2、把“6V 3W”与“6V 1W”的两个灯泡串联后接入某一电路中,如让其中一个灯泡正常发光,电路两端的电压是________V。(设灯丝电阻不变) 8
