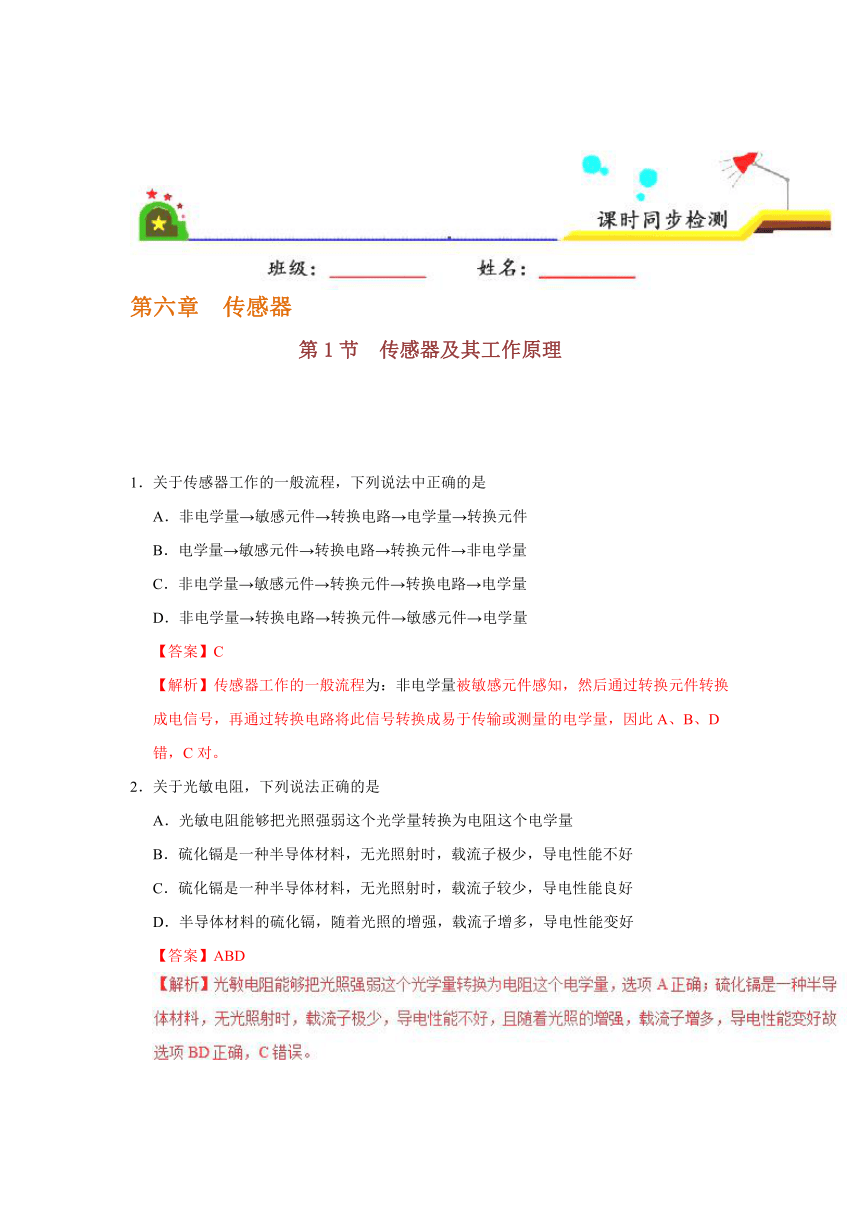

第六章 传感器
第1节 传感器及其工作原理
1．关于传感器工作的一般流程，下列说法中正确的是
A．非电学量→敏感元件→转换电路→电学量→转换元件
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换元件→转换电路→电学量
D．非电学量→转换电路→转换元件→敏感元件→电学量
【答案】C
【解析】传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量，因此A、B、D错，C对。
2．关于光敏电阻，下列说法正确的是
A．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
B．硫化镉是一种半导体材料，无光照射时，载流子极少，导电性能不好
C．硫化镉是一种半导体材料，无光照射时，载流子较少，导电性能良好
D．半导体材料的硫化镉，随着光照的增强，载流子增多，导电性能变好
【答案】ABD

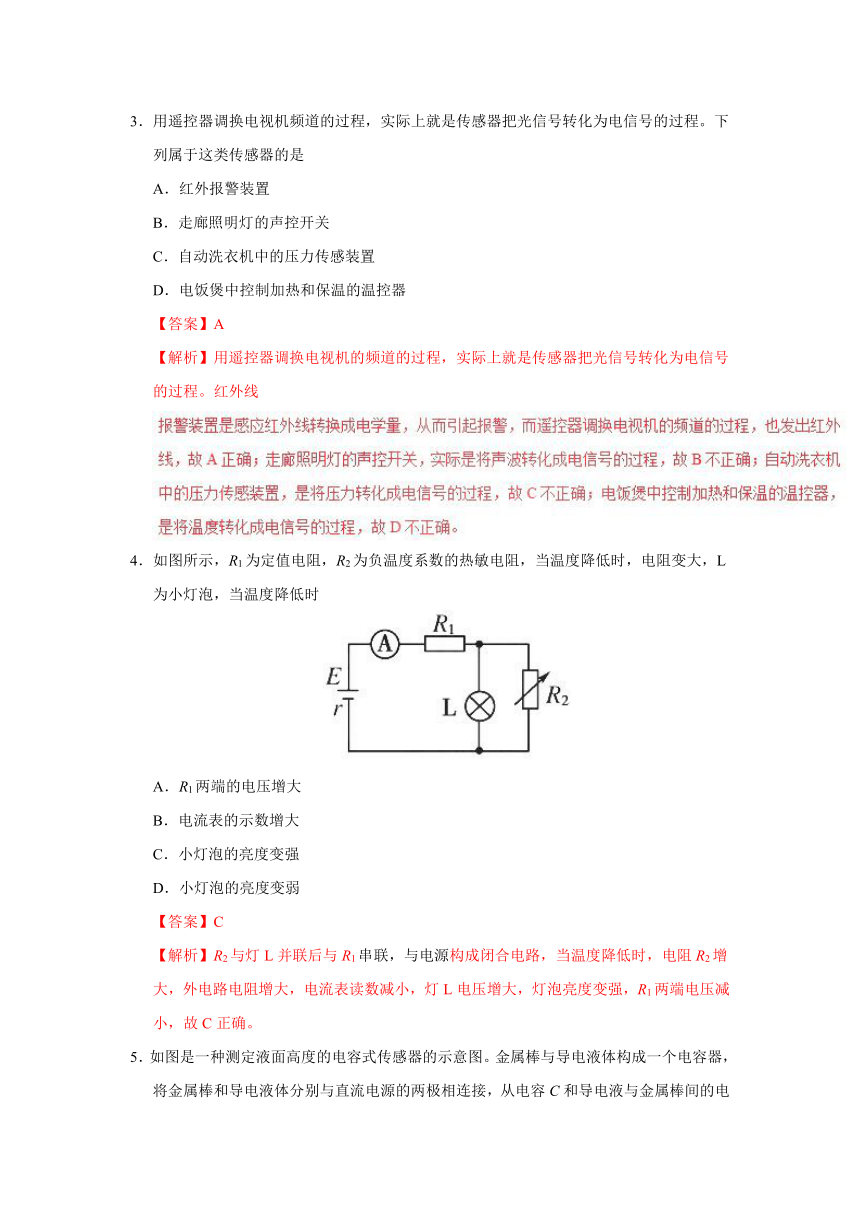

3．用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程。下列属于这类传感器的是
A．红外报警装置
B．走廊照明灯的声控开关
C．自动洗衣机中的压力传感装置
D．电饭煲中控制加热和保温的温控器
【答案】A
【解析】用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程。红外线
4．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时
A．R1两端的电压增大
B．电流表的示数增大
C．小灯泡的亮度变强
D．小灯泡的亮度变弱
【答案】C
【解析】R2与灯L并联后与R1串联，与电源构成闭合电路，当温度降低时，电阻R2增大，外电路电阻增大，电流表读数减小，灯L电压增大，灯泡亮度变强，R1两端电压减小，故C正确。

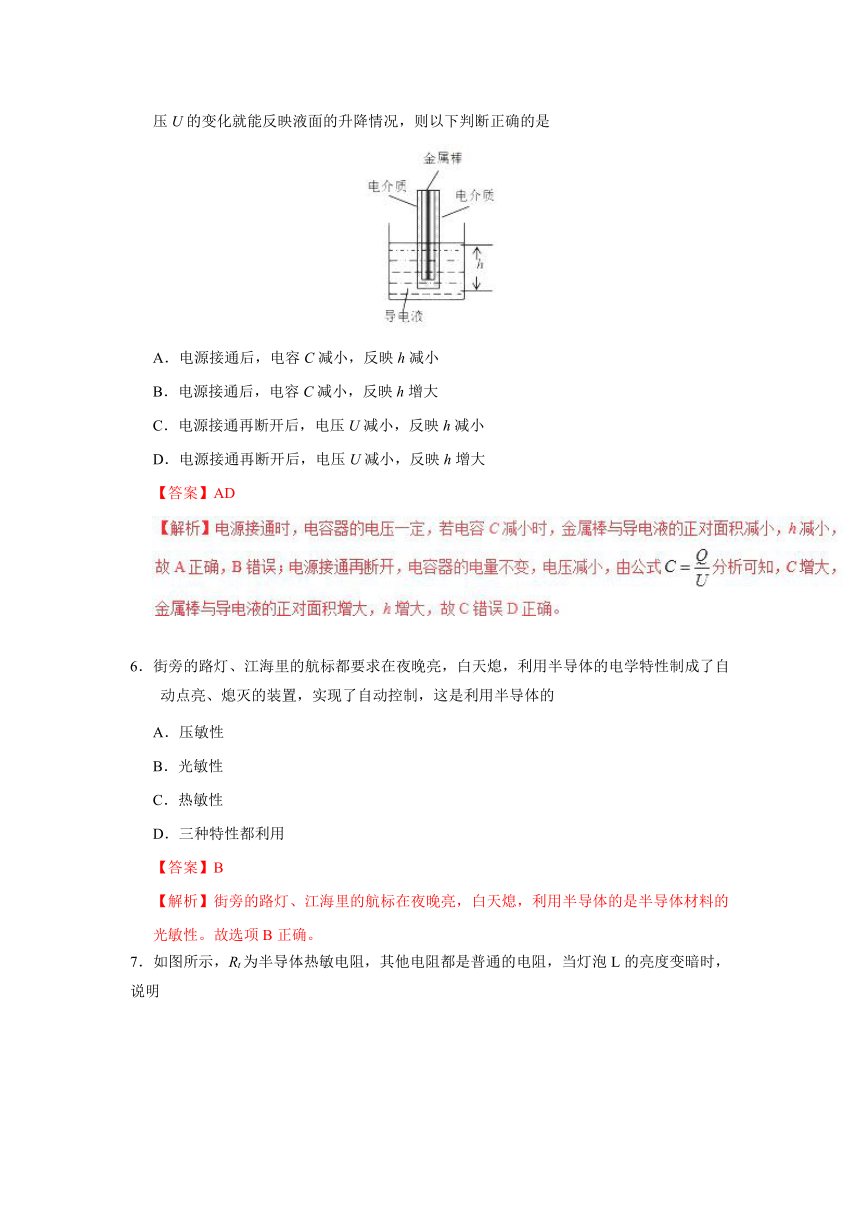

5．如图是一种测定液面高度的电容式传感器的示意图。金属棒与导电液体构成一个电容器，将金属棒和导电液体分别与直流电源的两极相连接，从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况，则以下判断正确的是
A．电源接通后，电容C减小，反映h减小
B．电源接通后，电容C减小，反映h增大
C．电源接通再断开后，电压U减小，反映h减小
D．电源接通再断开后，电压U减小，反映h增大
【答案】AD
6．街旁的路灯、江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的
A．压敏性
B．光敏性
C．热敏性
D．三种特性都利用
【答案】B
【解析】街旁的路灯、江海里的航标在夜晚亮，白天熄，利用半导体的是半导体材料的光敏性。故选项B正确。

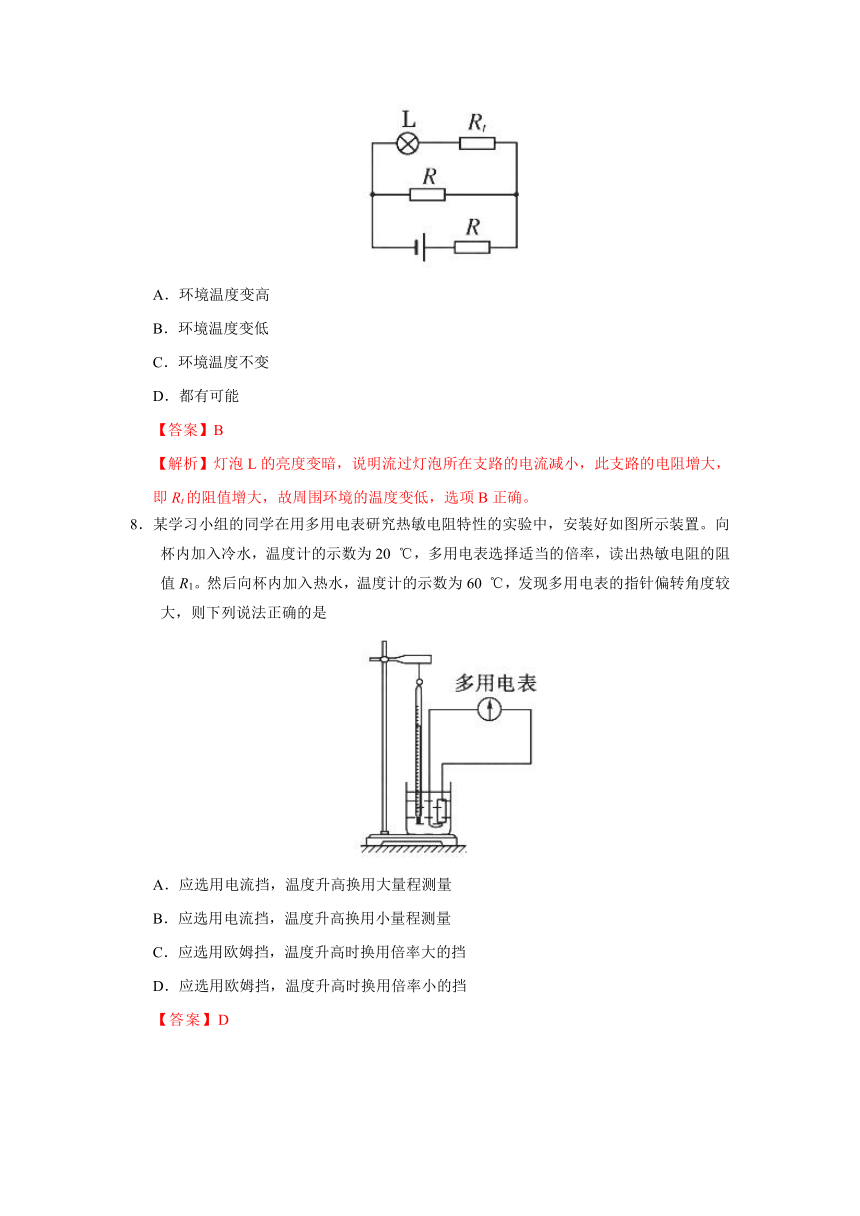

7．如图所示，Rt为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明
A．环境温度变高
B．环境温度变低
C．环境温度不变
D．都有可能
【答案】B
【解析】灯泡L的亮度变暗，说明流过灯泡所在支路的电流减小，此支路的电阻增大，即Rt的阻值增大，故周围环境的温度变低，选项B正确。
8．某学习小组的同学在用多用电表研究热敏电阻特性的实验中，安装好如图所示装置。向杯内加入冷水，温度计的示数为20 ℃，多用电表选择适当的倍率，读出热敏电阻的阻值R1。然后向杯内加入热水，温度计的示数为60 ℃，发现多用电表的指针偏转角度较大，则下列说法正确的是
A．应选用电流挡，温度升高换用大量程测量
B．应选用电流挡，温度升高换用小量程测量
C．应选用欧姆挡，温度升高时换用倍率大的挡
D．应选用欧姆挡，温度升高时换用倍率小的挡
【答案】D
9．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作，电键S断开时，系统仅晚上工作。在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中
A．C是“与门”，A是光敏电阻
B．C是“与门”，B是光敏电阻
C．C是“或门”，A是光敏电阻
D．C是“或门”，B是光敏电阻
【答案】D
【解析】开关S闭合后，C门的一个输入端就是1，系统不管白天和晚上都工作，说明与另一个输入端的逻辑值无关，这说明C门是“或”门。开关S断开时，C门的一个输入端就是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是光敏电阻，故D正确。
10．如图所示，Rt为金属热电阻，R1为光敏电阻，R2和均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是
A．金属热电阻温度升高，其他条件不变
B．金属热电阻温度降低，光照减弱，其他条件不变
C．光照增强，其他条件不变
D．光照增强，金属热电阻温度升高，其他条件不变
【答案】B
【名师点睛】在分析电路动态变化时，一般是根据局部电路变化（滑动变阻器，传感器电阻）推导整体电路总电阻、总电流的变化，然后根据闭合回路欧姆定律推导所需电阻的电压和电流的变化（或者电流表，电压表示数变化），也就是从局部→整体→局部。
11．热敏电阻常用于温度控制或过热保护装置中。如图所示为某种热敏电阻和金属热电阻的阻值R随温度t化的示意图。由图可知，这种热敏电阻在温度上升时导电能力__________（选填“增强”或“减弱”）；相对金属热电阻而言，热敏电阻对温度变化的影响更__________（选填“敏感”或“不敏感”）。
【答案】增强 敏感
【解析】温度越高，热敏电阻的阻值越小，即对电流的阻碍作用越小，故导电能力增强；根据图象可知，热敏电阻在相同的温度范围内变化时，阻值变化越大，故其对温度敏感。
12．如图1所示为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I–U关系曲线图。
（1）为了通过测量得到如图1所示I–U关系的完整曲线，在图2所示的a和b两个电路中应选择的是图________；
（2）在图c所示的电路中，电源电压恒为9 V，当给热敏电阻加热后，电流表读数将________（填“增大”“减小”或“不变”）
【答案】（1）a （2）增大
13．单位时间内通过管道截面的液体的体积称为流量，用Q表示，其单位为m3/s。如图为电磁流量计的示意图，在非磁性材料制成的圆柱形管道外加一匀强磁场区域，磁感应强度大小为B，方向垂直纸面向里，当管中导电液（含有正、负离子）流过此区域时，可测得管壁上a、b两点间的电势差为U，根据计算可以求出流量Q。
（1）电磁流量计为一个传感器，它可以将流速信号转化为电信号，试判断a、b两点电势的高低。
（2）设管道的直径为D，试用学过的知识推导流量Q的表达式。
【答案】（1）b点电势高于a点电势，即Uba>0 （2）
