第三节 认识简单机械 杠杆

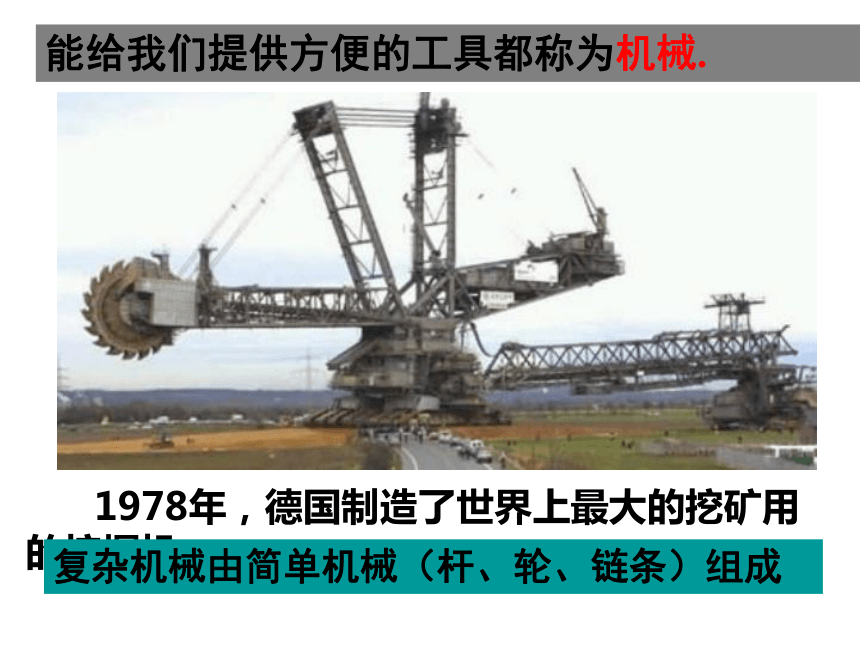

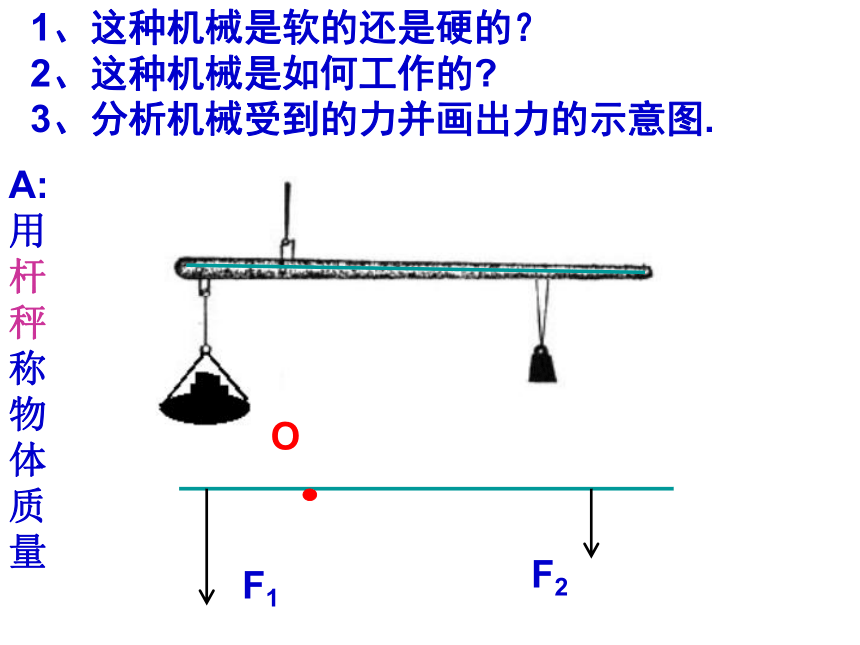

课件36张PPT。第三节、认识简单机械第一课时 1978年，德国制造了世界上最大的挖矿用的挖掘机。能给我们提供方便的工具都称为机械. 复杂机械由简单机械（杆、轮、链条）组成A:用杆秤称物体质量1、这种机械是软的还是硬的？
2、这种机械是如何工作的?

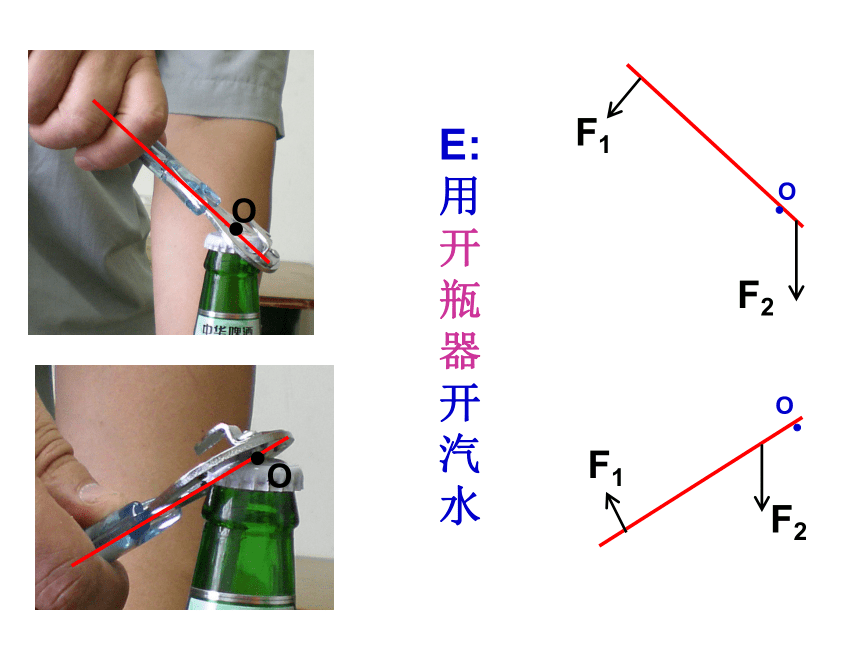

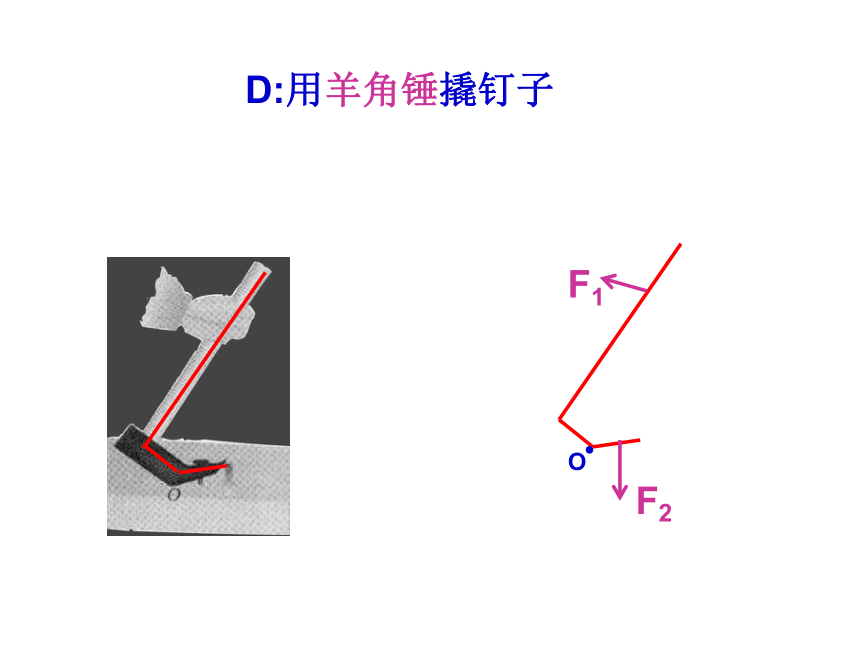

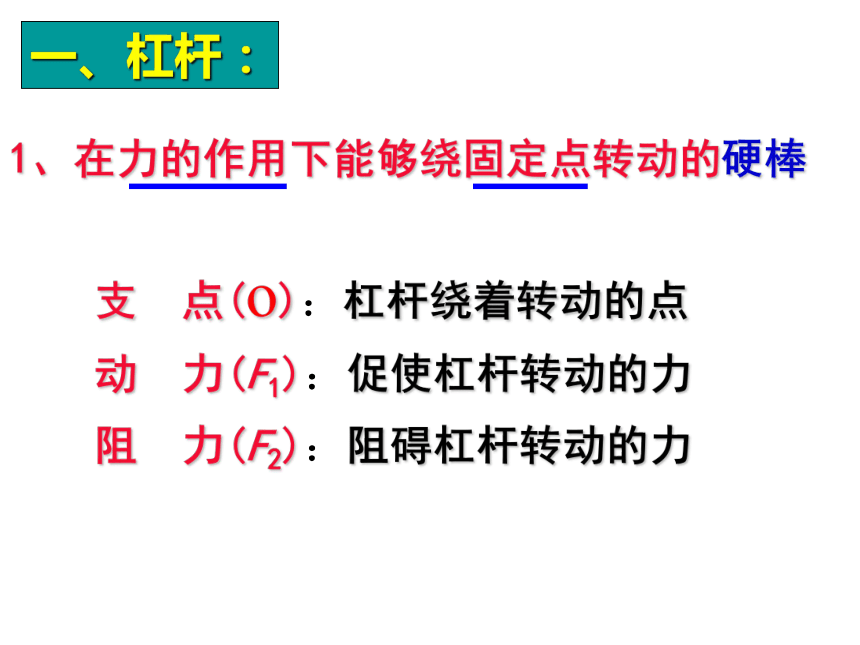

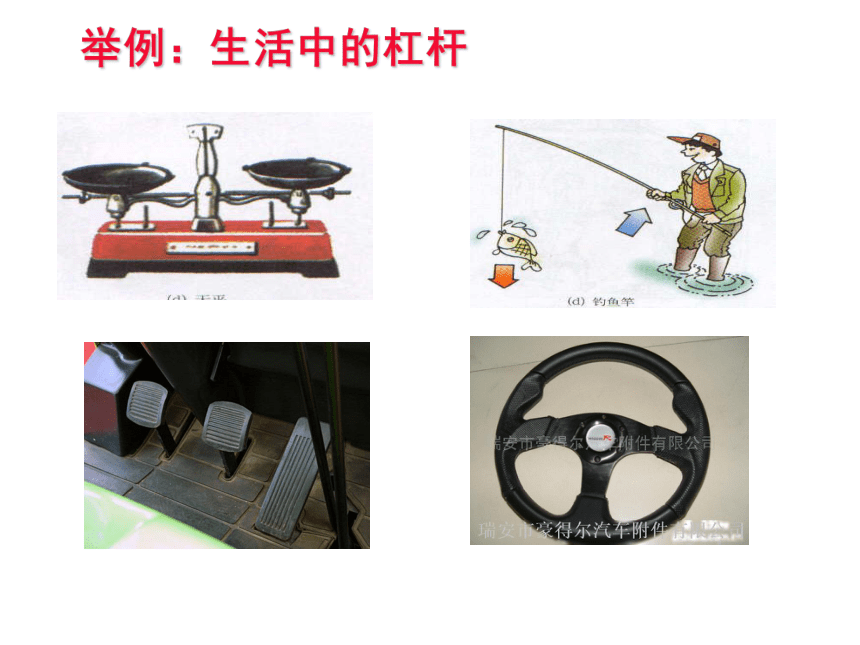

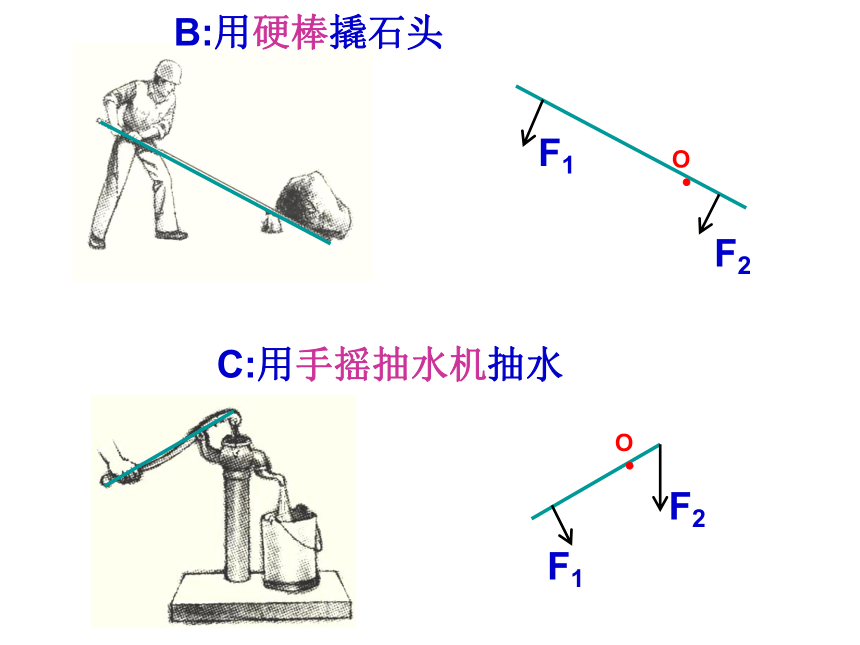

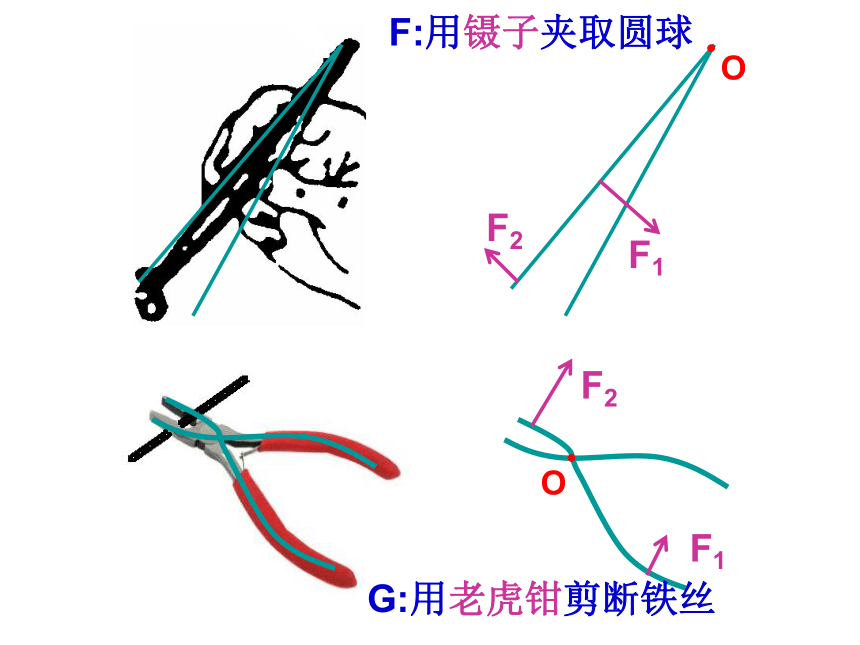

3、分析机械受到的力并画出力的示意图.B:用硬棒撬石头C:用手摇抽水机抽水D:用羊角锤撬钉子OOE:用开瓶器开汽水F:用镊子夹取圆球G:用老虎钳剪断铁丝支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力1、在力的作用下能够绕固定点转动的硬棒 一、杠杆：举例：生活中的杠杆舂桔槔中国古代对杠杆也有广泛的使用力使杠杆转动的效果跟哪些因素有关？活动——探究杠杆 猜想假设：与支点到力的作用点间的距离有关与阻力大小有关与力的作用方向有关活动——探究杠杆 oo实验设计：实验测定：杠杆平衡：杠杆静止或匀速转动与支点到力的作用点间的距离有关( X )与支点到力的作用线的距离有关( ? )与力的作用方向有关( ? )与阻力大小有关分析论证： 在保持作用力不变的情况下，力的作用效果并不是由支点与力的作用点间的距离决定的，而是由支点与力的作用线之间的距离决定的。 力臂： 支点到力的作用线之间的距离。 用L表示动力臂(L1)：从支点到动
力作用线的距离阻力臂(L2)：从支点到阻
力作用线的距离oL2L1(力的作用线：通过力的作用点，沿力的方向所画的直线)小结杠杆 1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂1、画杠杆的五要素。概念方法2、用实验的来探究物理规律。……L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线段。可用三角板、直尺、书本等工具
来画?（1）辨认杠杆；
（2）先找支点O；
（3）画出动力和阻力；
（4）画出力的作用线；
（5）过支点0作力的作用线的垂线段L，即为力臂。
画力臂的方法是：L1L2L1L1L2L2F2F1OOF1F2OF1F2L1L2L2L1L2L1F1F2 O OF2F1L1L2L1L2画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2l1l2l1l2讨论　　在生活和生产中，你还能举出杠杆的实例吗？并找出它们的支点、动力和阻力、动力臂和阻力臂。指甲剪垃圾筒前臂杠杆示意图·O L1L2·OL2脚部杠杆示意图拓展——巧用杠杆 小小的弹簧秤能称出大象的重量吗?他们在干什么？据2001年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象
